Meter/Gauge Operation and Odo/Trip Meter
Segment Check in Diagnosis Mode

NHEL0151

DIAGNOSIS FUNCTION

NHEL0151S01

I

Odo/trip meter segment can be checked in diagnosis mode.

I

Meters/gauges can be checked in diagnosis mode.

HOW TO ALTERNATE DIAGNOSIS MODE

NHEL0151S02

1.

Turn ignition switch to ON and change odo/trip meter to “TRIP
A”.

2.

Turn ignition switch to OFF.

3.

Turn ignition switch to ON when pushing odo/trip meter switch.

4.

Release odo/trip meter switch 1 second after ignition switch is
turned ON.

5.

Push odo/trip meter switch more than three times within 5
seconds.

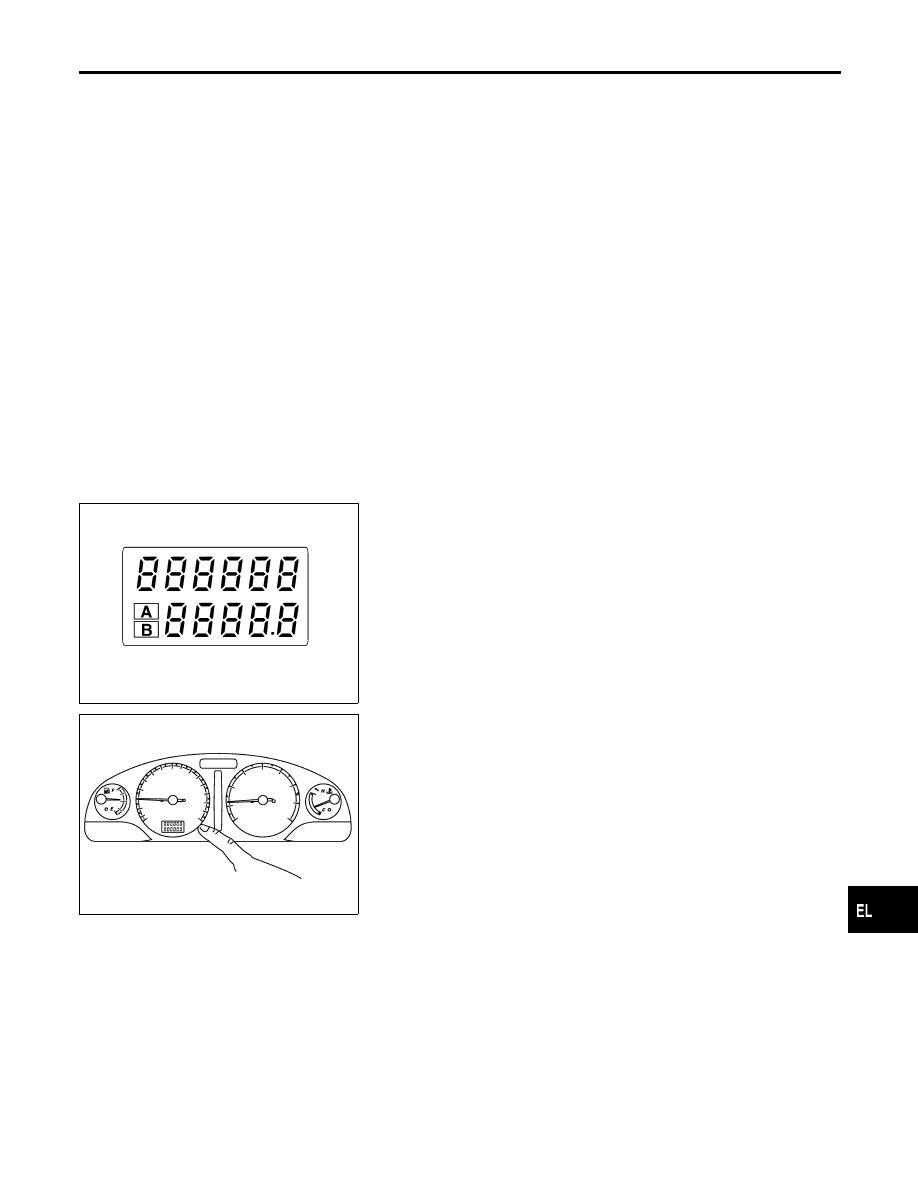

SEL176W

6.

All odo/trip meter segments should be turned on.

NOTE:
If some segments are not turned on, unified meter control unit with
odo/trip meter should be replaced.

At this point, the unified control meter is turned to diagnosis
mode.

SEL177W

7.

Push odo/trip meter switch. Indication of each meter/gauge
should be as shown left during pushing odo/trip meter switch
if it is no malfunctioning.

NOTE:
It takes about a few seconds for indication of fuel gauge and water
temperature gauge to become stable.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

METERS AND GAUGES

Meter/Gauge Operation and Odo/Trip Meter Segment Check in Diagnosis Mode

EL-153

Trouble Diagnoses

NHEL0046

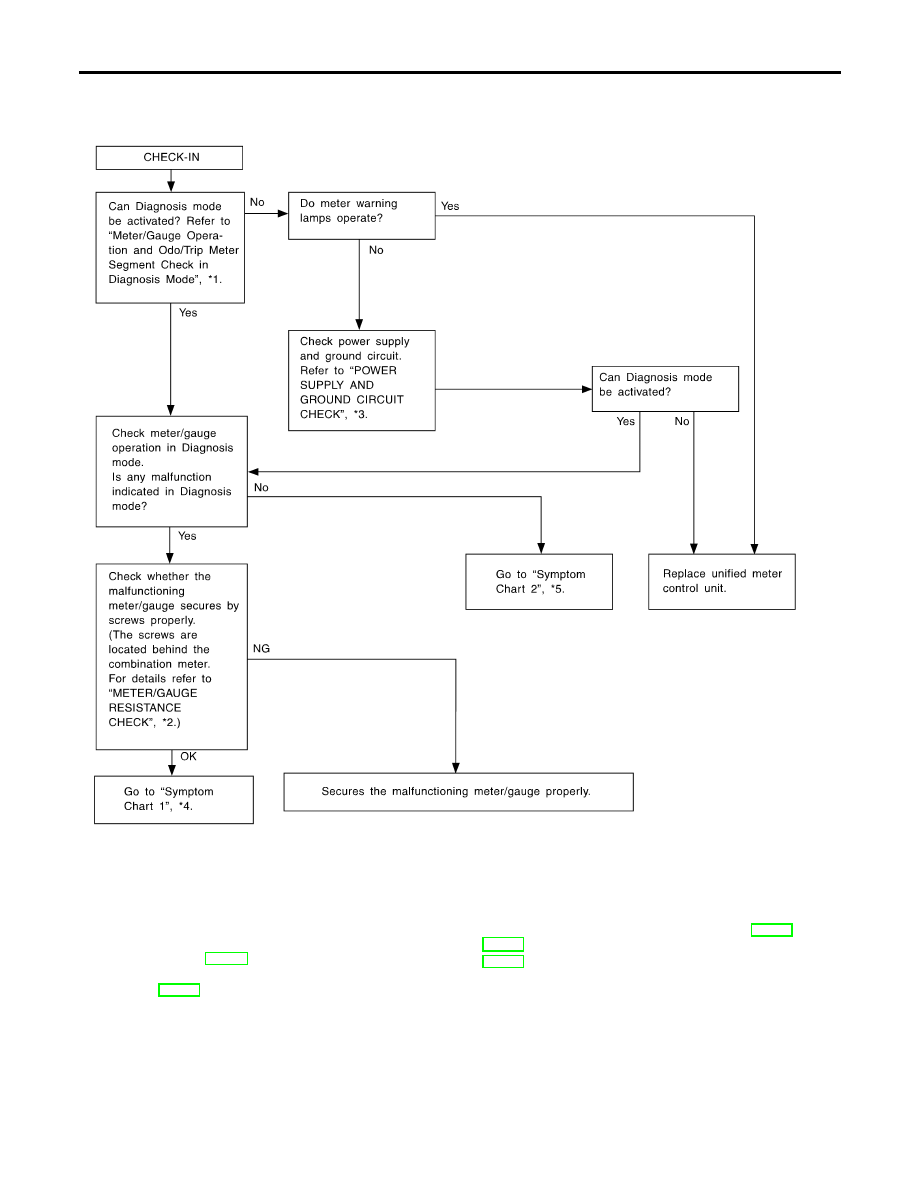

PRELIMINARY CHECK

NHEL0046S04

SEL361W

*1: Meter/Gauge Operation and Odo/

Trip Meter Segment Check in
Diagnosis Mode (EL-153)

*2: METER/GAUGE RESISTANCE

CHECK (EL-162)

*3: POWER SUPPLY AND GROUND

CIRCUIT CHECK (EL-156)

*4: Symptom Chart 1 (EL-155)

*5: Symptom Chart 2 (EL-155)

METERS AND GAUGES

Trouble Diagnoses

EL-154

SYMPTOM CHART

NHEL0046S10

Symptom Chart 1 (Malfunction is Indicated in
Diagnosis Mode)

NHEL0046S1001

Symptom

Possible causes

Repair order

Odo/trip meter indicate(s)
malfunction in Diagnosis
mode.

Unified meter control unit

Replace unified meter control unit.

Multiple meter/gauge indi-
cate malfunction in Diagno-
sis mode.

One of speedometer/
tachometer/fuel gauge/
water temp. gauge indicates
malfunction in Diagnosis
mode.

1. Meter/Gauge
2. Unified meter control unit

1. Check resistance of meter/gauge indicating malfunc-

tion. If the resistance is NG, replace the meter/
gauge. Refer to “METER/GAUGE RESISTANCE
CHECK”, EL-162.

2. If the resistance of meter/gauge is OK, replace uni-

fied meter control unit.

Symptom Chart 2 (No Malfunction is Indicated in
Diagnosis Mode)

NHEL0046S1002

Symptom

Possible causes

Repair order

One of speedometer/
tachometer/fuel gauge/
water temp. gauge is mal-
functioning.

1. Sensor signal

- Vehicle speed signal
- Engine revolution signal
- Fuel gauge
- Water temp. gauge

2. Unified meter control unit

1. Check the sensor for malfunctioning meter/gauge.

INSPECTION/VEHICLE SPEED SENSOR (Refer to
EL-157.)
INSPECTION/ENGINE REVOLUTION SIGNAL
(Refer to EL-159.)
INSPECTION/FUEL LEVEL SENSOR UNIT (Refer to
EL-160.)
INSPECTION/THERMAL TRANSMITTER (Refer to
EL-161.)

2. Replace unified meter control unit.

Multiple meter/gauge are
malfunctioning. (except
odo/trip meter)

Before starting trouble diagnoses below, perform PRELIMINARY
CHECK, EL-154.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

METERS AND GAUGES

Trouble Diagnoses (Cont’d)

EL-155

SEL179W

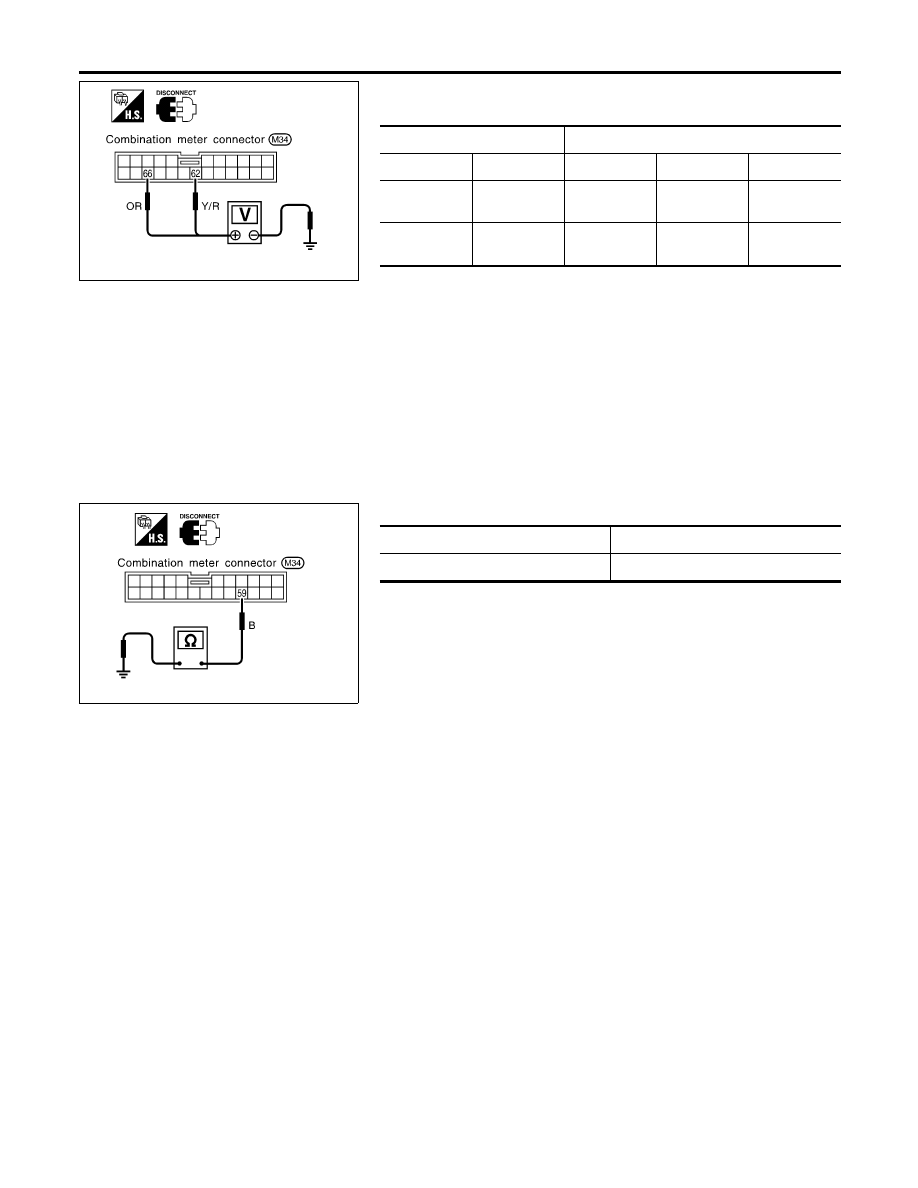

POWER SUPPLY AND GROUND CIRCUIT CHECK

=NHEL0046S07

Power Supply Circuit Check

NHEL0046S0701

Terminals

Ignition switch position

(+)

(−)

OFF

ACC

ON

62

Ground

Battery
voltage

Battery
voltage

Battery
voltage

66

Ground

0V

0V

Battery
voltage

If NG, check the following.

I

10A fuse [No. 12, located in fuse block (J/B)]

I

10A fuse [No. 30, located in fuse block (J/B)]

I

Harness for open or short between fuse and combination
meter

SEL180W

Ground Circuit Check

NHEL0046S0702

Terminals

Continuity

59 - Ground

Yes
