5

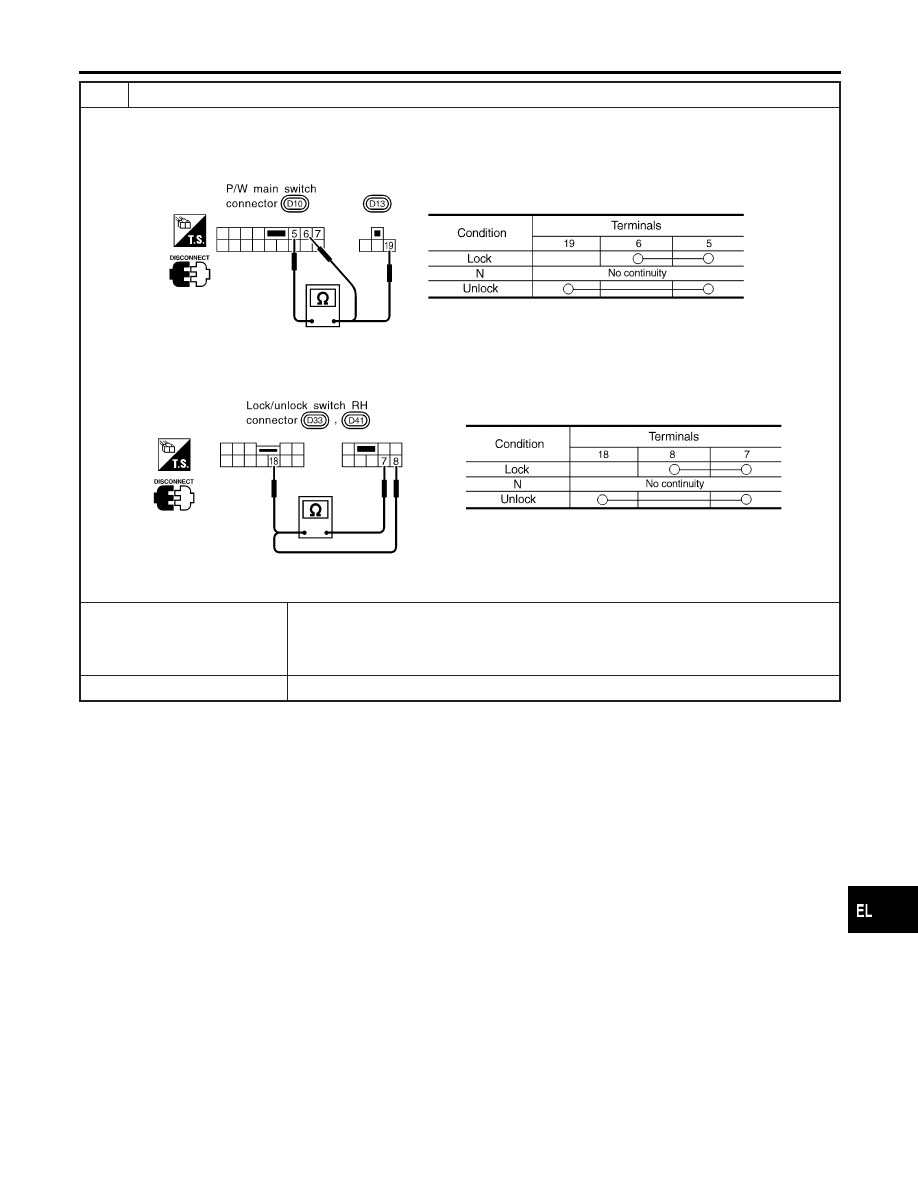

CHECK DOOR LOCK/UNLOCK SWITCH

1. Disconnect door lock/unlock switch harness connector.
2. Check continuity between each door lock/unlock switch terminals.

I

Power window main switch (Door lock/unlock switch LH)

SEL648W

I

Door lock/unlock switch RH

SEL649W

OK or NG

OK

©

Check the following.

I

Ground circuit for door lock/unlock switch

I

Harness for open or short between door lock/unlock switch and smart entrance control
unit connector

NG

©

Replace door lock/unlock switch.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

INTERIOR, STEP, SPOT, VANITY MIRROR AND TRUNK ROOM LAMPS

Trouble Diagnoses for Interior Lamp Timer (Cont’d)

EL-145

6

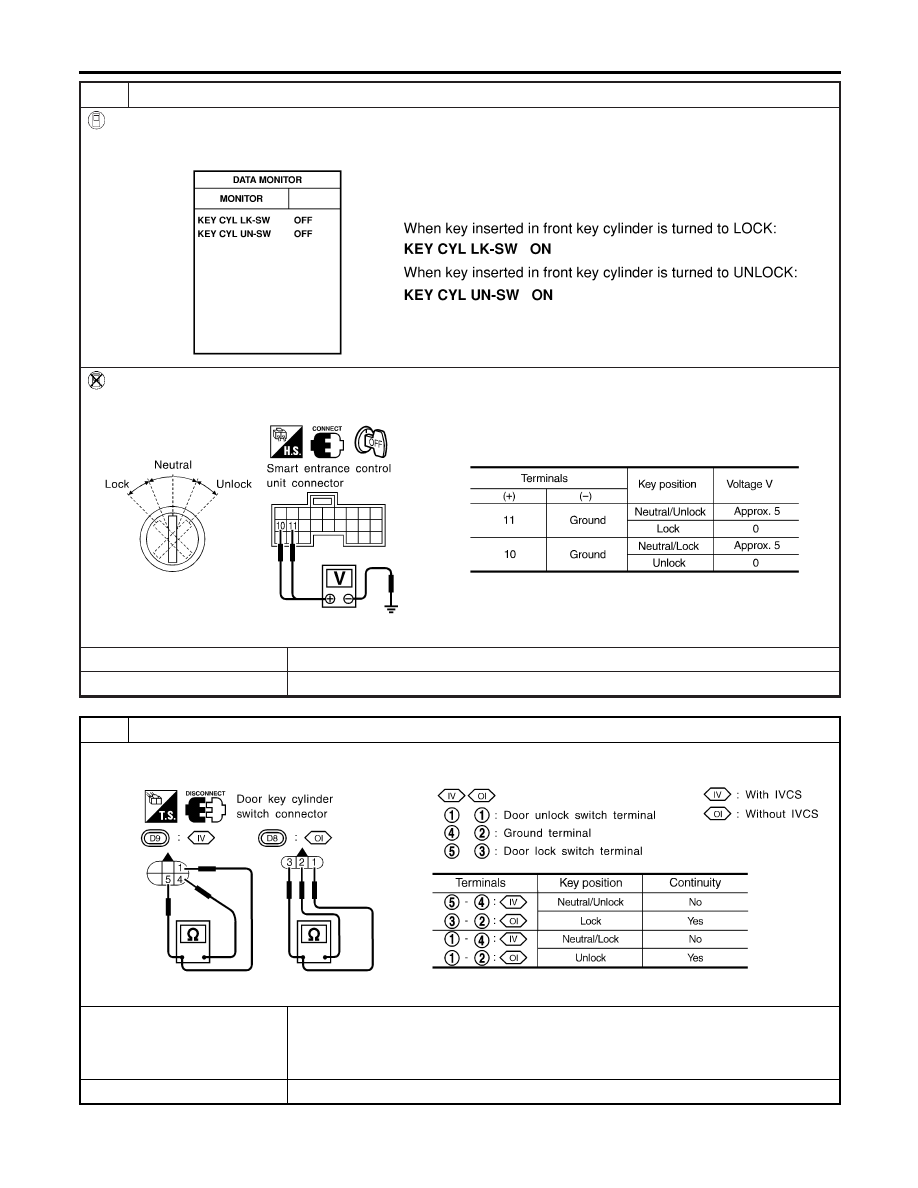

CHECK DOOR KEY CYLINDER SWITCH INPUT SIGNAL (LOCK/UNLOCK SIGNAL)

With CONSULT-II

Check front door key cylinder switch (“KEY CYL LK-SW”/“KEY CYL UN-SW”) in “DATA MONITOR” mode with CONSULT-
II.

SEL342W

Without CONSULT-II

Check voltage between smart entrance control unit harness connector M143 terminals 10 (OR/L) or 11 (OR/B) and
ground.

SEL158Y

OK or NG

OK

©

Replace smart entrance control unit.

NG

©

GO TO 7.

7

CHECK DOOR KEY CYLINDER SWITCH

1. Disconnect door key cylinder switch harness connector.
2. Check continuity between door key cylinder switch terminals.

SEL650W

OK or NG

OK

©

Check the following.

I

Door key cylinder switch ground circuit

I

Harness for open or short between smart entrance control unit and door key cylinder
switch

NG

©

Replace door key cylinder switch.

INTERIOR, STEP, SPOT, VANITY MIRROR AND TRUNK ROOM LAMPS

Trouble Diagnoses for Interior Lamp Timer (Cont’d)

EL-146

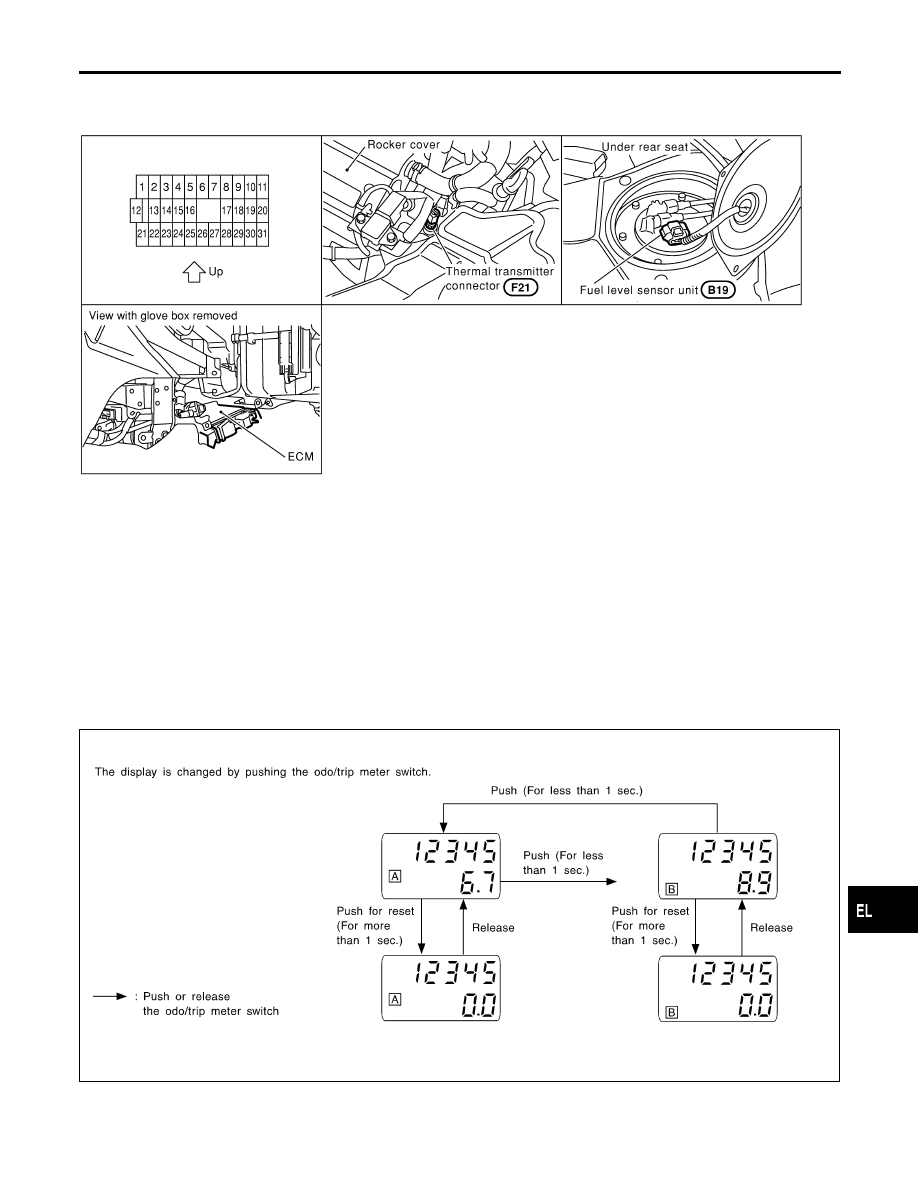

Component Parts and Harness Connector
Location

NHEL0041

SEL168W

System Description

NHEL0042

UNIFIED CONTROL METER

NHEL0042S06

I

Speedometer, odo/trip meter, tachometer, fuel gauge and water temperature gauge are controlled totally
by control unit built-in combination meter.

I

Digital meter is adopted for odo/trip meter.*
*The record of the odo meter is kept even if the battery cable is disconnected. The record of the trip meter
is erased when the battery cable is disconnected.

I

Odo/trip meter is indicated for about 30 seconds after ignition switch has been turned OFF.

I

Odo/trip meter segment can be checked in diagnosis mode.

I

Meter/gauge can be checked in diagnosis mode.

HOW TO CHANGE THE DISPLAY FOR ODO/TRIP METER

NHEL0042S07

SEL175W

NOTE:
Turn ignition switch to the “ON” position to operate odo/trip meter.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

METERS AND GAUGES

Component Parts and Harness Connector Location

EL-147

POWER SUPPLY AND GROUND CIRCUIT

NHEL0042S08

Power is supplied at all times

I

through 10A fuse [No. 12, located in the fuse block (J/B)]

I

to combination meter terminal 62.

With the ignition switch in the ACC or ON position, power is supplied

I

through 10A fuse [No. 1, located in the fuse block (J/B)]

I

to combination meter terminal 31.

With the ignition switch in the ON or START position, power is supplied

I

through 10A fuse [No. 30, located in the fuse block (J/B)]

I

to combination meter terminal 66.

Ground is supplied

I

to combination meter terminal 59

I

through body grounds M9, M25 and M87.

WATER TEMPERATURE GAUGE

NHEL0042S01

The water temperature gauge indicates the engine coolant temperature. The reading on the gauge is based
on the resistance of the thermal transmitter.
As the temperature of the coolant increases, the resistance of the thermal transmitter decreases. A variable
ground is supplied to terminal 18 of the combination meter for the water temperature gauge. The needle on
the gauge moves from “C” to “H”.

TACHOMETER

NHEL0042S02

The tachometer indicates engine speed in revolutions per minute (rpm).
The tachometer is regulated by a signal

I

from terminal 25 of the ECM

I

to combination meter terminal 16 for the tachometer.

FUEL GAUGE

NHEL0042S03

The fuel gauge indicates the approximate fuel level in the fuel tank.
The fuel gauge is regulated by a variable ground signal supplied

I

to combination meter terminal 17 for the fuel gauge

I

from terminal 2 of the fuel level sensor unit

I

through terminal 5 of the fuel level sensor unit and

I

through body ground B7 and B12 (without rear sunshade) or B46 (with rear sunshade)

SPEEDOMETER

NHEL0042S04

The combination meter provides a voltage signal to the vehicle speed sensor for the speedometer.
The voltage is supplied

I

from combination meter terminal 15 for the speedometer

I

to terminal 1 of the vehicle speed sensor (with TCS)

I

to terminal 19 of ABS actuator and electric unit (without TCS)

The speedometer converts the voltage into the vehicle speed displayed.

METERS AND GAUGES

System Description (Cont’d)

EL-148
