6

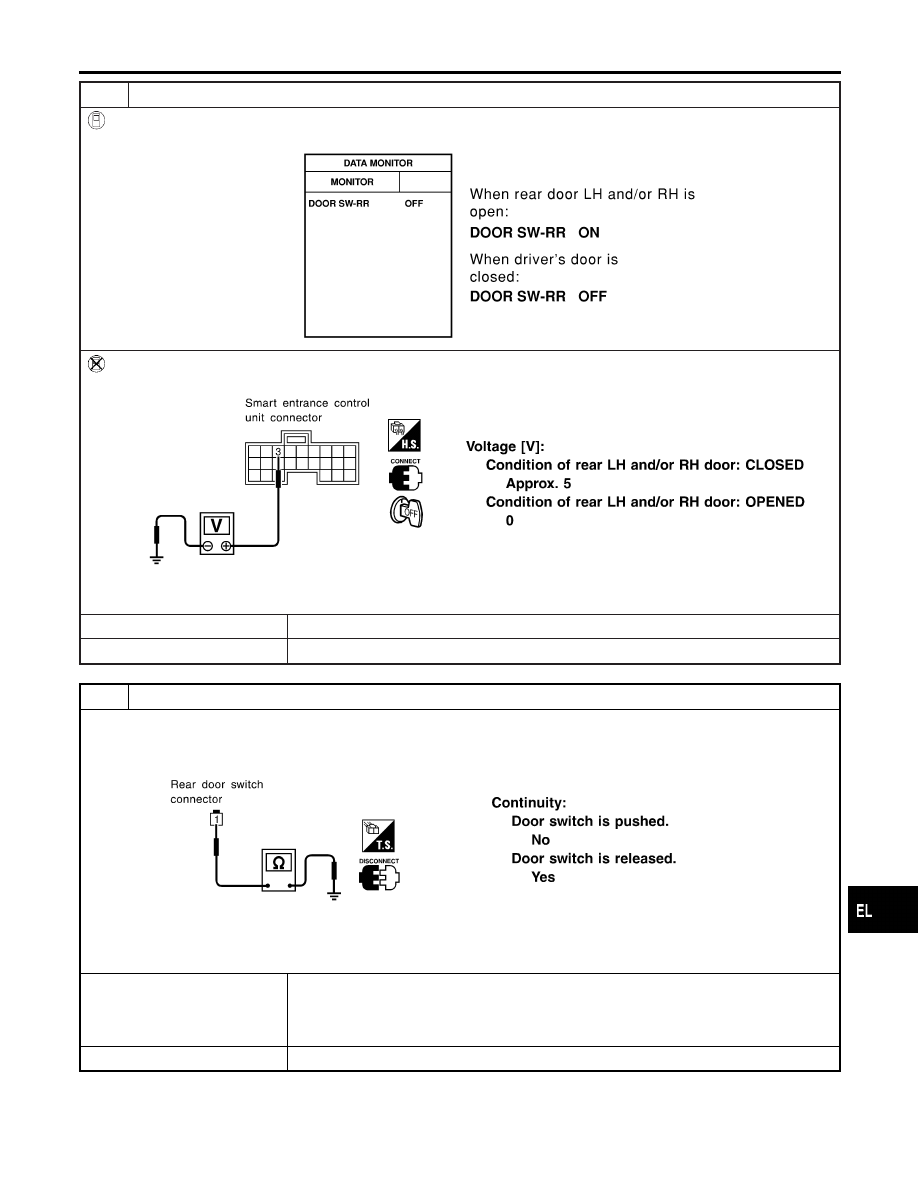

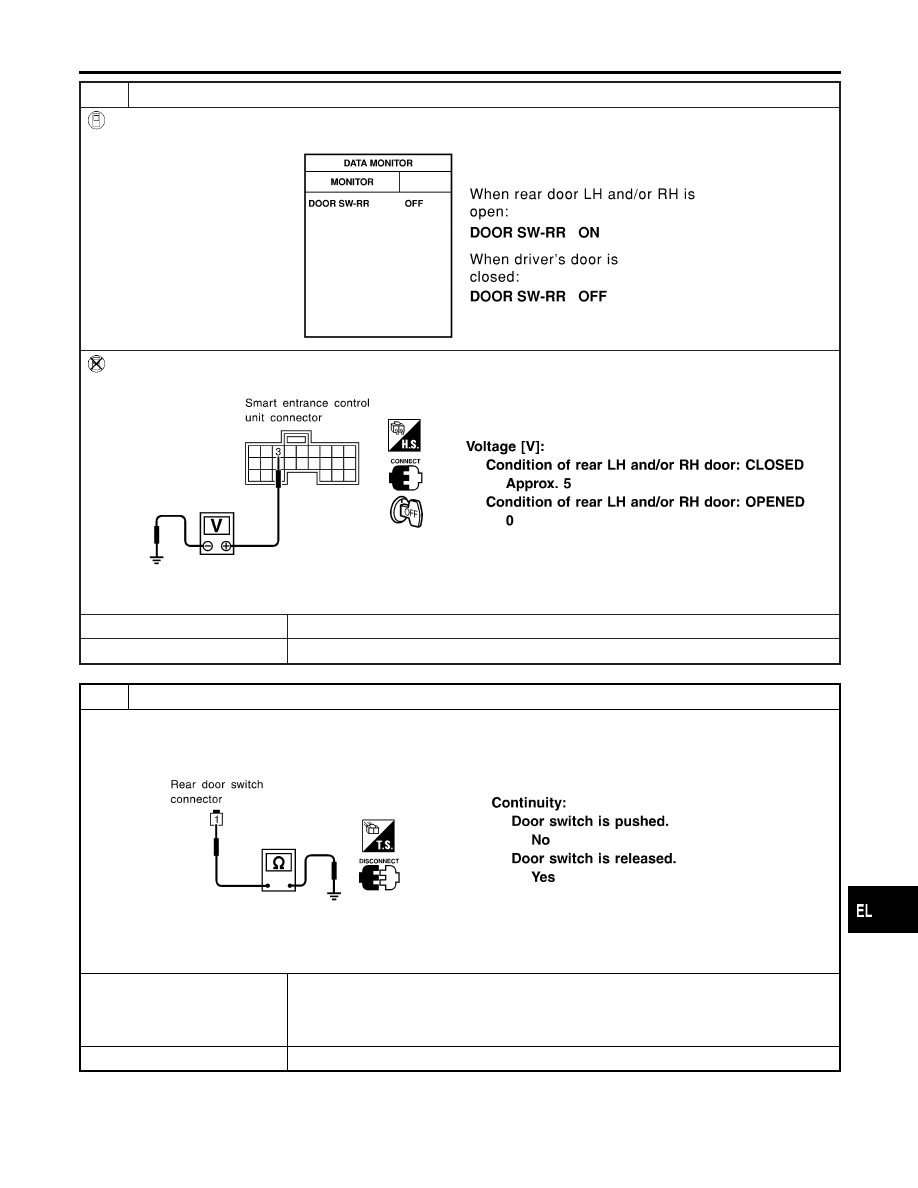

CHECK REAR LH AND RH DOOR SWITCHES INPUT SIGNAL

With CONSULT-II

Check door switches (“DOOR SW-RR”) in “DATA MONITOR” mode with CONSULT-II.

SEL154Y

Without CONSULT-II

Check voltage between smart entrance control unit harness connector M143 terminals 3 (R/W) and ground.

SEL155Y

OK or NG

OK

©

GO TO 8.

NG

©

GO TO 7.

7

CHECK REAR LH AND RH DOOR SWITCHES

1. Disconnect door switch harness connector.
2. Check continuity between door switch terminal 1 and ground.

SEL156Y

OK or NG

OK

©

Check the following.

I

Rear LH and/or RH door switch ground circuit or door switch ground condition

I

Harness for open or short between smart entrance control unit and rear LH and/or RH
door switch

NG

©

Replace rear LH and/or RH door switch.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

INTERIOR, STEP, SPOT, VANITY MIRROR AND TRUNK ROOM LAMPS

Trouble Diagnoses for Interior Lamp Timer (Cont’d)

EL-137

8

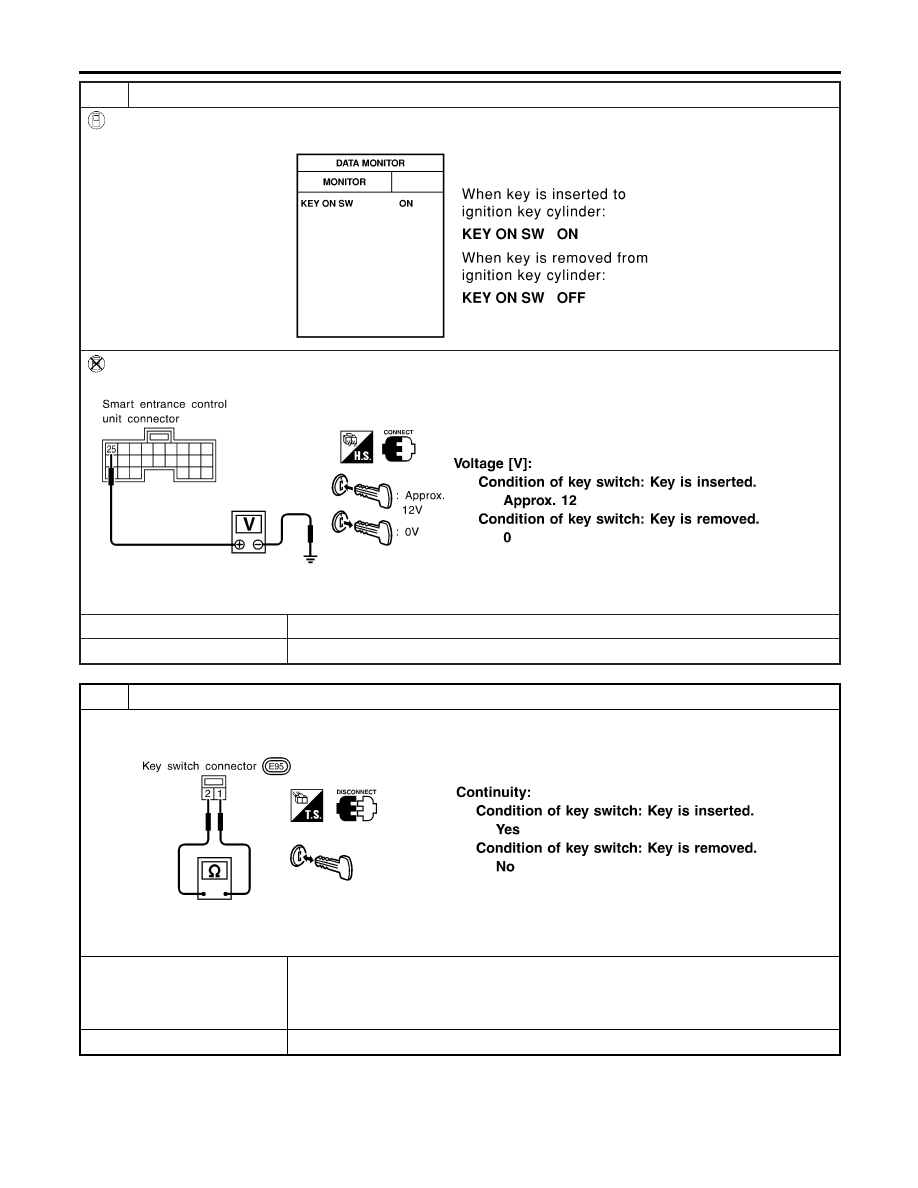

CHECK KEY SWITCH INPUT SIGNAL

With CONSULT-II

Check key switch (“KEY ON SW”) in “DATA MONITOR” mode with CONSULT-II.

SEL315W

Without CONSULT-II

Check voltage between smart entrance control unit harness connector M144 terminal 25 (B/R) and ground.

SEL011Y

OK or NG

OK

©

GO TO 10.

NG

©

GO TO 9.

9

CHECK KEY SWITCH (INSERT)

Check continuity between terminals 1 and 2.

SEL311W

OK or NG

OK

©

Check the following.

I

10A fuse [No. 13, located in fuse block (J/B)]

I

Harness for open or short between key switch and fuse

I

Harness for open or short between smart entrance control unit and key switch

NG

©

Replace key switch.

INTERIOR, STEP, SPOT, VANITY MIRROR AND TRUNK ROOM LAMPS

Trouble Diagnoses for Interior Lamp Timer (Cont’d)

EL-138

10

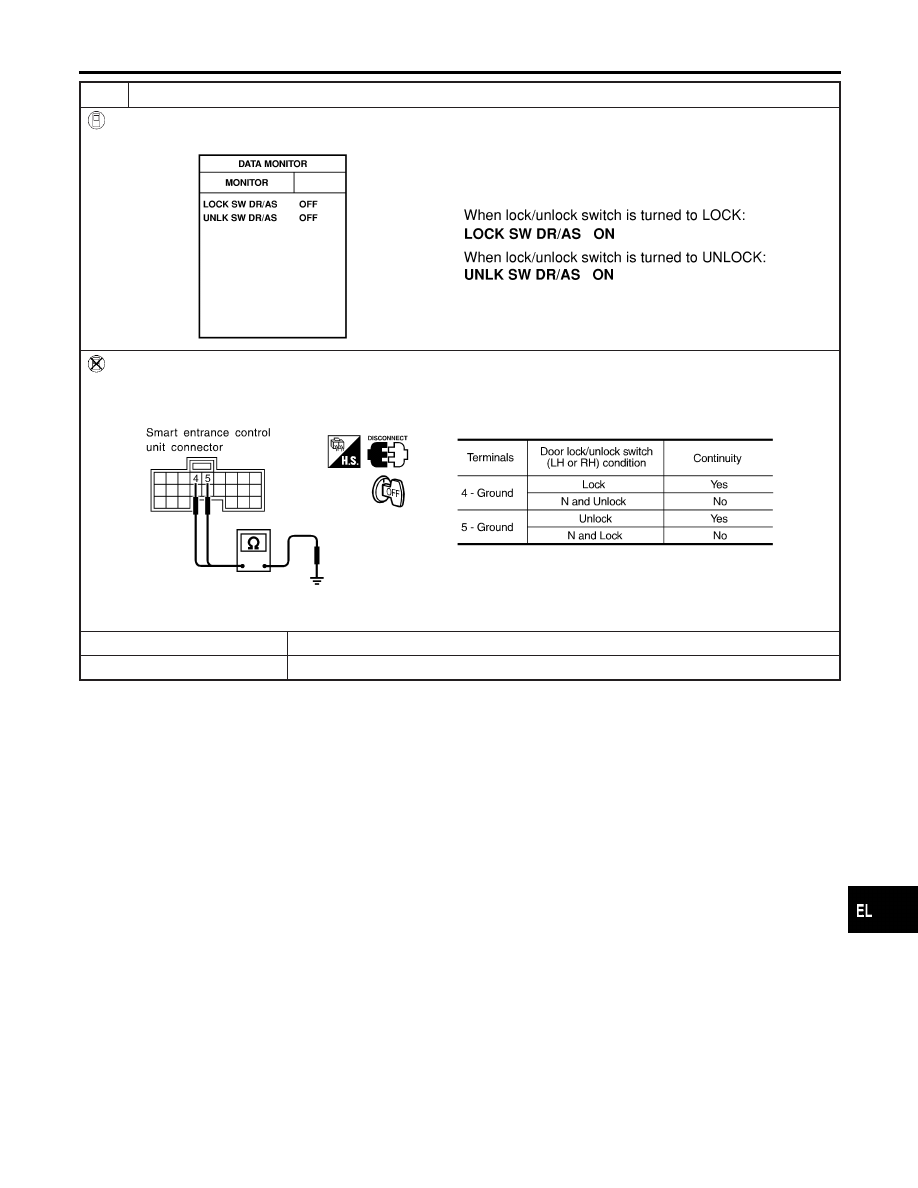

CHECK DOOR LOCK/UNLOCK SWITCH INPUT SIGNAL

With CONSULT-II

Check door lock/unlock switch (“LOCK SW DR/AS”/“UNLK SW DR/AS”) in “DATA MONITOR” mode with CONSULT-II.

SEL341W

Without CONSULT-II

1. Disconnect smart entrance control unit harness connector .
2. Check continuity between smart entrance control unit harness connector M143 terminal 4 (B/RY) or 5 (GY) and ground.

SEL157Y

OK or NG

OK

©

GO TO 12.

NG

©

GO TO 11.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

INTERIOR, STEP, SPOT, VANITY MIRROR AND TRUNK ROOM LAMPS

Trouble Diagnoses for Interior Lamp Timer (Cont’d)

EL-139

11

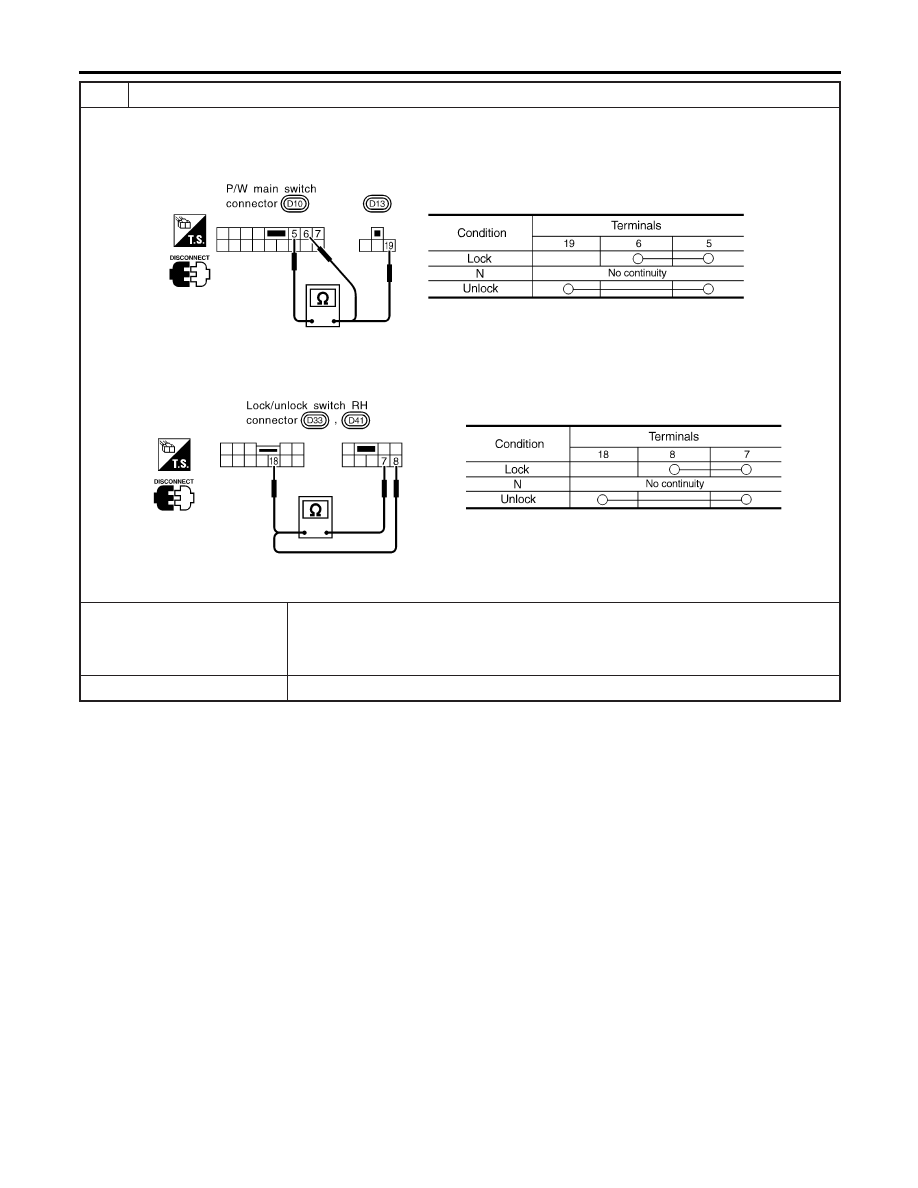

CHECK DOOR LOCK/UNLOCK SWITCH

1. Disconnect door lock/unlock switch harness connector.
2. Check continuity between each door lock/unlock switch terminals.

I

Power window main switch (Door lock/unlock switch LH)

SEL648W

I

Door lock/unlock switch RH

SEL649W

OK or NG

OK

©

Check the following.

I

Ground circuit for door lock/unlock switch

I

Harness for open or short between door lock/unlock switch and smart entrance control
unit connector

NG

©

Replace door lock/unlock switch.

INTERIOR, STEP, SPOT, VANITY MIRROR AND TRUNK ROOM LAMPS

Trouble Diagnoses for Interior Lamp Timer (Cont’d)

EL-140
