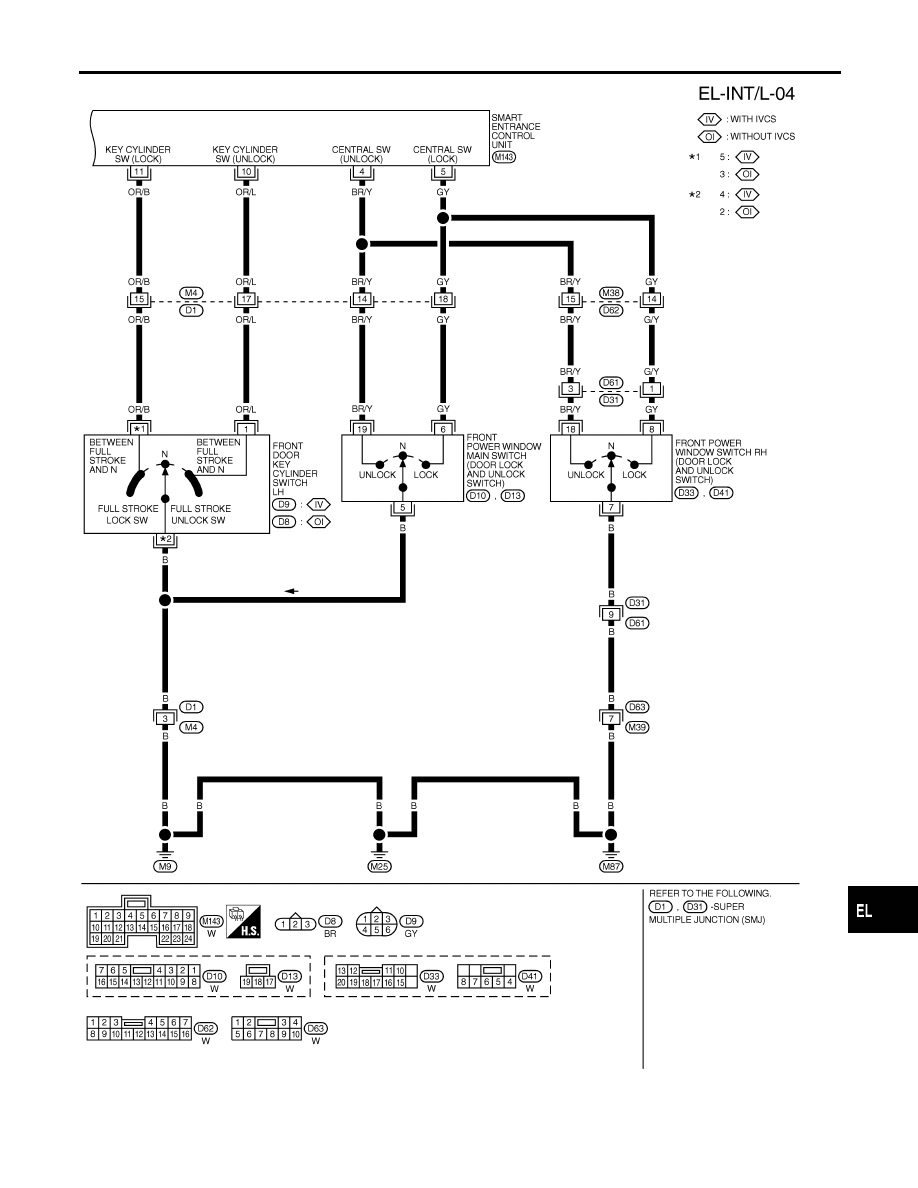

INTERIOR, STEP, SPOT, VANITY MIRROR AND TRUNK ROOM LAMPS

Wiring Diagram — INT/L — (Cont’d)

EL-129

SEL975X

INTERIOR, STEP, SPOT, VANITY MIRROR AND TRUNK ROOM LAMPS

Wiring Diagram — INT/L — (Cont’d)

EL-130

SEF289X

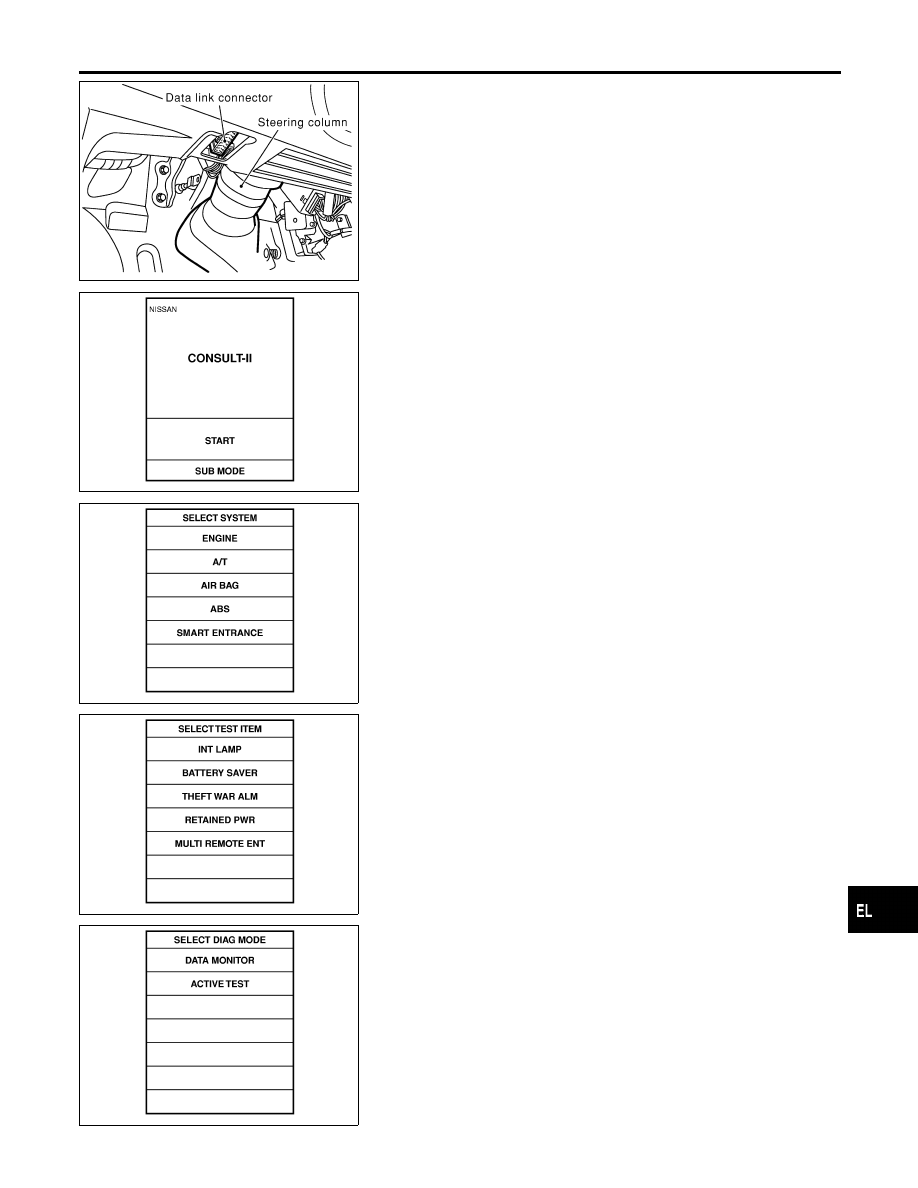

CONSULT-II Inspection Procedure

=NHEL0213

“INT LAMP”/“BATTERY SAVER”

NHEL0213S01

1.

Turn ignition switch “OFF”.

2.

Connect “CONSULT-II” to the data link connector.

PBR455D

3.

Turn ignition switch “ON”.

4.

Touch “START”.

SEL941W

5.

Touch “SMART ENTRANCE”.

SEL351W

6.

Touch “INT LAMP” or “BATTERY SAVER”.

SEL322W

7.

Select diagnosis mode.
“DATA MONITOR” and “ACTIVE TEST” are available for “INT
LAMP” and “BATTERY SAVER”.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

INTERIOR, STEP, SPOT, VANITY MIRROR AND TRUNK ROOM LAMPS

CONSULT-II Inspection Procedure

EL-131

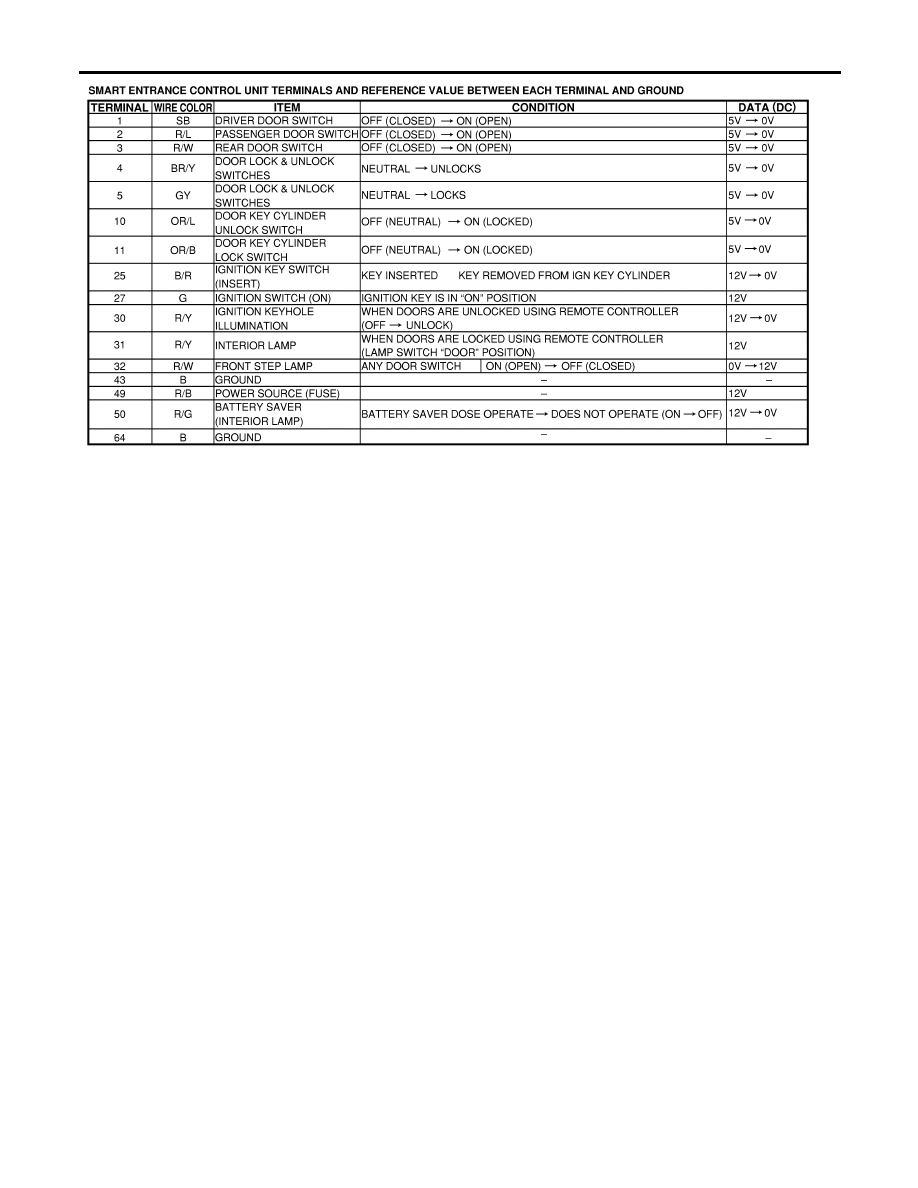

CONSULT-II Application Items

NHEL0214

“INT LAMP”

NHEL0214S01

Data Monitor

NHEL0214S0101

Monitored Item

Description

IGN ON SW

Indicates [ON/OFF] condition of ignition switch.

DOOR SW-RR

Indicates [ON/OFF] condition of ignition switch.

KEY ON SW

Indicates [ON/OFF] condition of key switch.

DOOR SW-DR

Indicates [ON/OFF] condition of front door switch LH.

DOOR SW-AS

Indicates [ON/OFF] condition of front door switch RH.

LOCK SW DR/AS

Indicates [ON/OFF] condition of front door lock switch.

UNLK SW DR/AS

Indicates [ON/OFF] condition of front door lock switch.

KEY CYL LK-SW

Indicates [ON/OFF] condition of front door key cylinder switch.

KEY CYL UN-SW

Indicates [ON/OFF] condition of front door key cylinder switch.

LK BUTTON/SIG

Indicates [ON/OFF] condition of unlock signal from remote controller.

UN BUTTON/SIG

Indicates [ON/OFF] condition of unlock signal from remote controller.

Active Test

NHEL0214S0102

Test Item

Description

INT LAMP

This test enables to check interior lamp operation.
When “ON” on CONSULT-II screen is touched:

I

Interior lamp turns on when the switch is at DOOR.
(Smart entrance control unit supplies power and ground to interior lamp.)

IGN ILLUM

This test enables to check ignition key hole illumination operation. The illumination turns on when
“ON” on CONSULT-II screen is touched.

STEP LAMP

This test enables to check step lamp operation.
The illumination turns on when “ON” on CONSULT-II screen is touched.

“BATTERY SAVER”

NHEL0214S02

Data Monitor

NHEL0214S0201

Monitored Item

Description

IGN ON SW

Indicates [ON/OFF] condition of ignition switch.

DOOR SW-RR

Indicates [ON/OFF] condition of ignition switch.

KEY ON SW

Indicates [ON/OFF] condition of key switch.

DOOR SW-DR

Indicates [ON/OFF] condition of front door switch LH.

DOOR SW-AS

Indicates [ON/OFF] condition of front door switch RH.

LOCK SW DR/AS

Indicates [ON/OFF] condition of front door lock switch.

UNLK SW DR/AS

Indicates [ON/OFF] condition of front door lock switch.

KEY CYL LK-SW

Indicates [ON/OFF] condition of front door key cylinder switch.

KEY CYL UN-SW

Indicates [ON/OFF] condition of front door key cylinder switch.

LK BUTTON/SIG

Indicates [ON/OFF] condition of unlock signal from remote controller.

UN BUTTON/SIG

Indicates [ON/OFF] condition of unlock signal from remote controller.

INTERIOR, STEP, SPOT, VANITY MIRROR AND TRUNK ROOM LAMPS

CONSULT-II Application Items

EL-132
