Active Test

NHEL0214S0202

Test Item

Description

BATTERY SAVER

This test enables to check interior lamp, front step lamps, spot lamp, vanity mirror illuminations
and trunk room lamp operations.
When touch “ON” on CONSULT-II screen.

I

Interior lamp turns on when the switch is in ON.
(Smart entrance control unit supplies power to interior lamp.)

I

Front step lamps turn on when any doors are open.
(Smart entrance control unit supplies power to front step lamps.)

I

Spot lamp, vanity mirror illuminations, trunk room lamp turn on when the switch is in ON.
(Smart entrance control unit supplies power to Spot lamp, vanity mirror illuminations, trunk
room lamp.)

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

INTERIOR, STEP, SPOT, VANITY MIRROR AND TRUNK ROOM LAMPS

CONSULT-II Application Items (Cont’d)

EL-133

Trouble Diagnoses for Interior Lamp Timer

=NHEL0215

DIAGNOSTIC PROCEDURE 1

NHEL0215S01

SYMPTOM: Interior lamp timer does not operate.

1

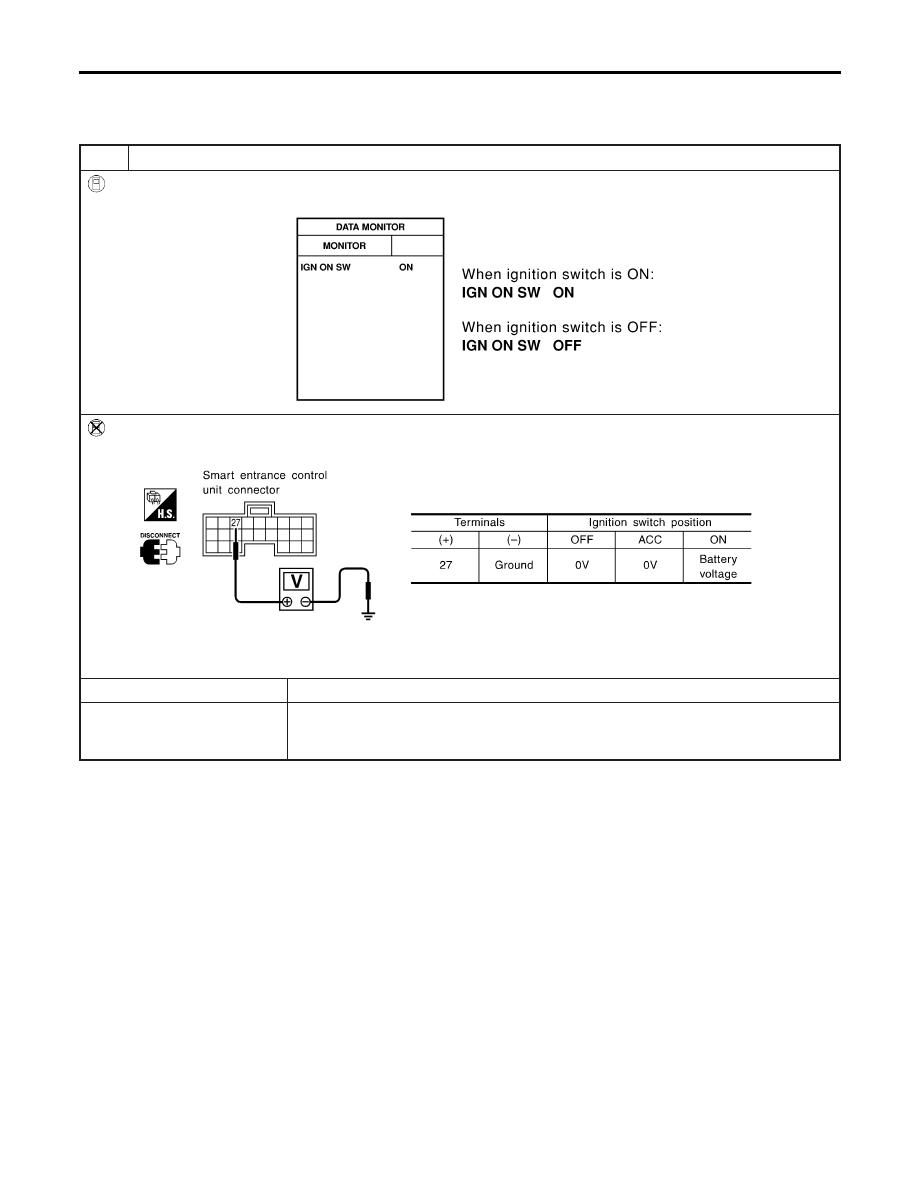

CHECK IGNITION ON SIGNAL

With CONSULT-II

Check ignition switch ON signal (“IGN ON SW”) in “DATA MONITOR” mode with CONSULT-II.

SEL318W

Without CONSULT-II

Check voltage between smart entrance control unit harness connector M144 terminal 27 (G) and ground.

SEL003Y

OK or NG

OK

©

GO TO 2.

NG

©

Check the following.

I

10A fuse [No. 10, located in fuse block (J/B)]

I

Harness for open or short between smart entrance control unit and fuse

INTERIOR, STEP, SPOT, VANITY MIRROR AND TRUNK ROOM LAMPS

Trouble Diagnoses for Interior Lamp Timer

EL-134

2

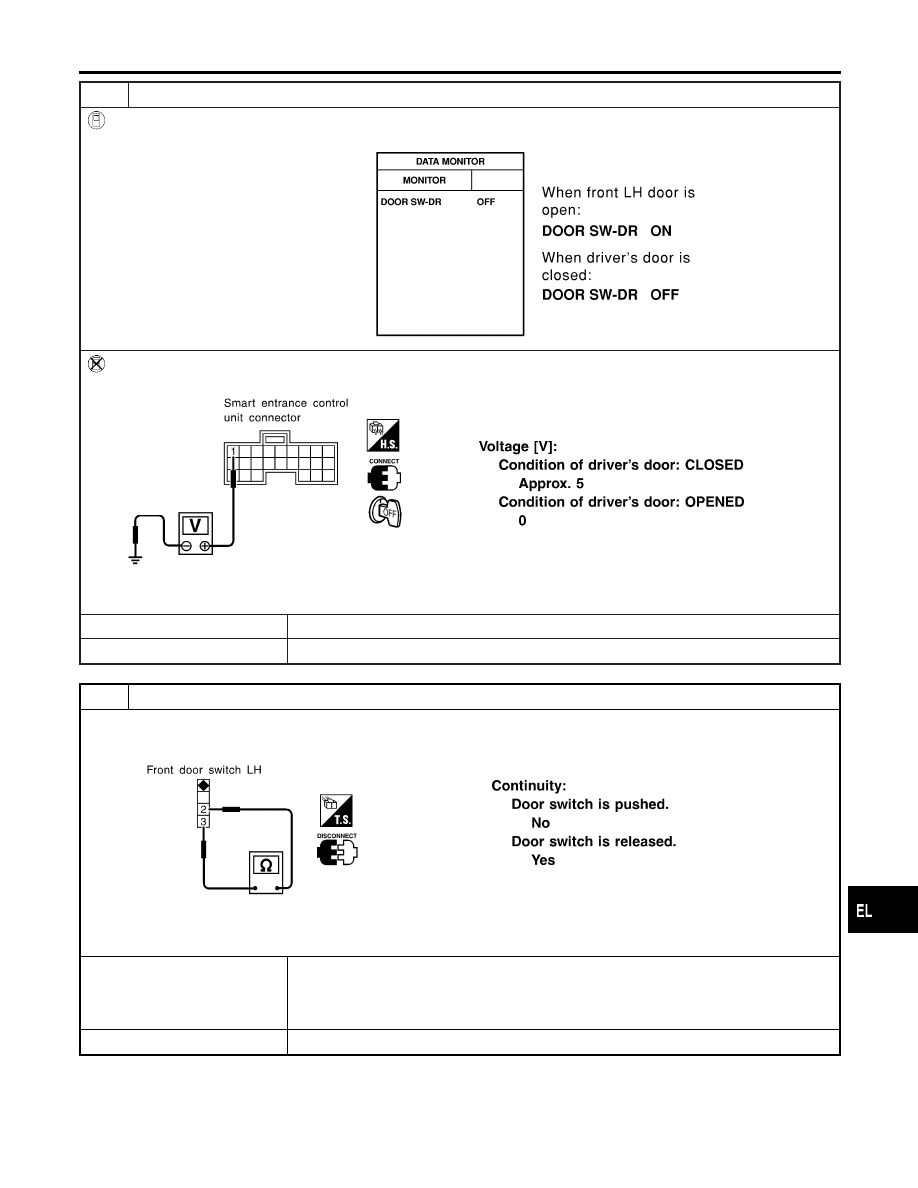

CHECK FRONT LH DOOR SWITCH INPUT SIGNAL

With CONSULT-II

Check driver door switch signal (“DOOR SW-DR”) in “DATA MONITOR” mode with CONSULT-II.

SEL319WA

Without CONSULT-II

Check voltage between smart entrance control unit harness connector M143 terminal 1 (SB) and ground.

SEL004Y

OK or NG

OK

©

GO TO 4.

NG

©

GO TO 3.

3

CHECK FRONT LH DOOR SWITCH

Check continuity between door switch connector B29 terminals 2 and 3.

SEL325WB

OK or NG

OK

©

Check the following.

I

Front LH door switch ground circuit and condition

I

Harness for open or short between smart entrance control unit and front LH door
switch

NG

©

Replace front LH door switch.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

INTERIOR, STEP, SPOT, VANITY MIRROR AND TRUNK ROOM LAMPS

Trouble Diagnoses for Interior Lamp Timer (Cont’d)

EL-135

4

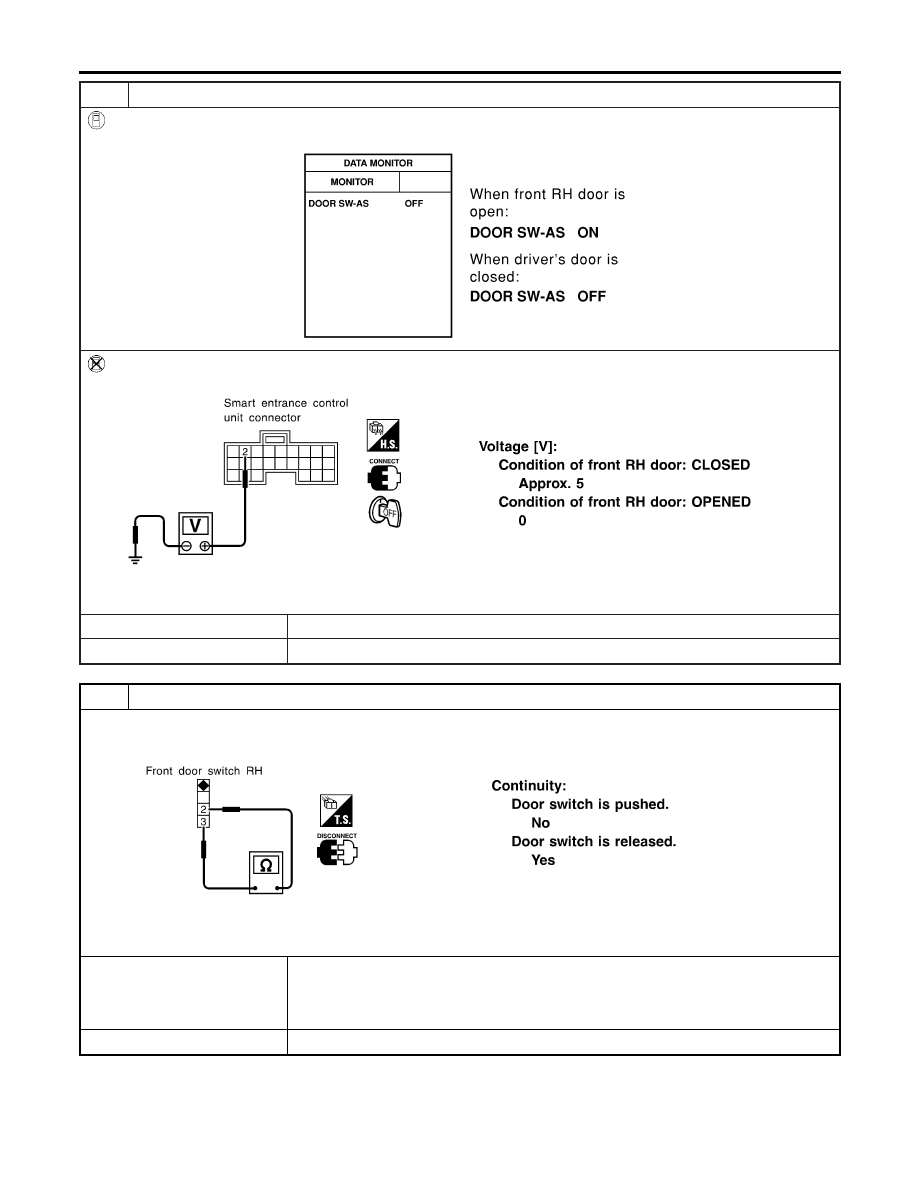

CHECK FRONT RH DOOR SWITCH INPUT SIGNAL

With CONSULT-II

Check driver door switch signal (“DOOR SW-AS”) in “DATA MONITOR” mode with CONSULT-II.

SEL153Y

Without CONSULT-II

Check voltage between smart entrance control unit harness connector M143 terminal 2 (R/L) and ground.

SEL152Y

OK or NG

OK

©

GO TO 6.

NG

©

GO TO 5.

5

CHECK FRONT RH DOOR SWITCH

Check continuity between door switch connector B129 terminals 2 and 3.

SEL325WC

OK or NG

OK

©

Check the following.

I

Front RH door switch ground circuit and condition

I

Harness for open or short between smart entrance control unit and front RH door
switch

NG

©

Replace front RH door switch.

INTERIOR, STEP, SPOT, VANITY MIRROR AND TRUNK ROOM LAMPS

Trouble Diagnoses for Interior Lamp Timer (Cont’d)

EL-136
