INTERIOR, STEP, SPOT, VANITY MIRROR AND TRUNK ROOM LAMPS

Schematic

EL-125

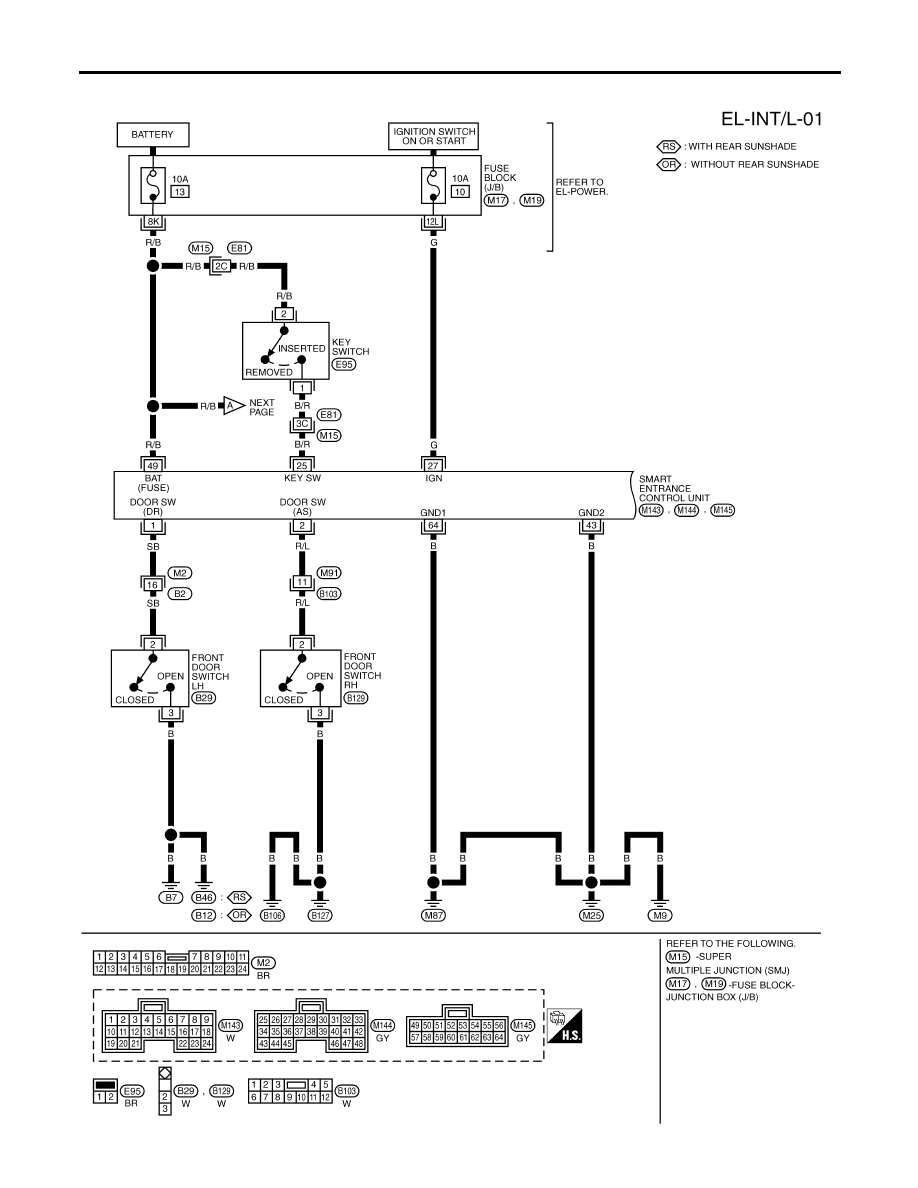

Wiring Diagram — INT/L —

NHEL0163

MEL925N

INTERIOR, STEP, SPOT, VANITY MIRROR AND TRUNK ROOM LAMPS

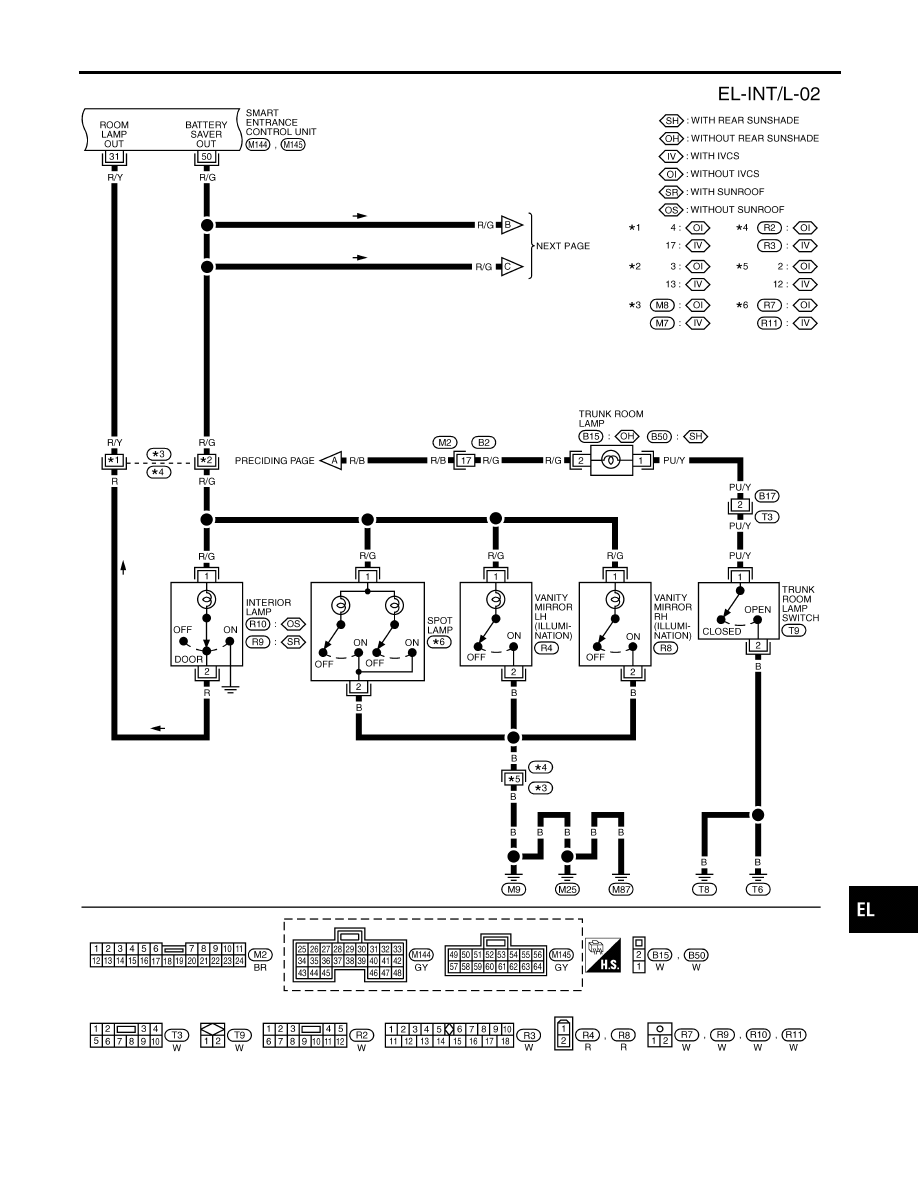

Wiring Diagram — INT/L —

EL-126

MEL926N

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

INTERIOR, STEP, SPOT, VANITY MIRROR AND TRUNK ROOM LAMPS

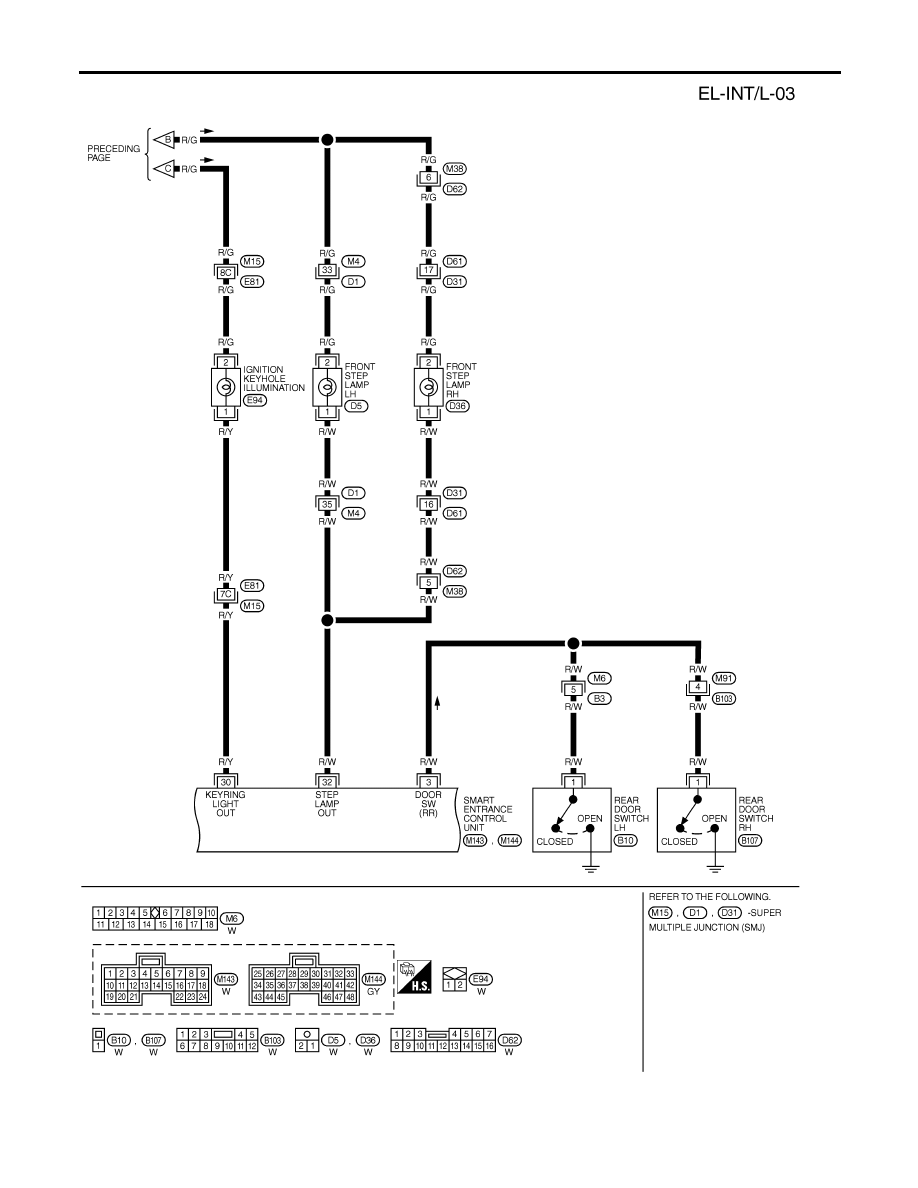

Wiring Diagram — INT/L — (Cont’d)
