Infiniti I30 (A33). Manual - part 370

Combination Meter

NHEL0043

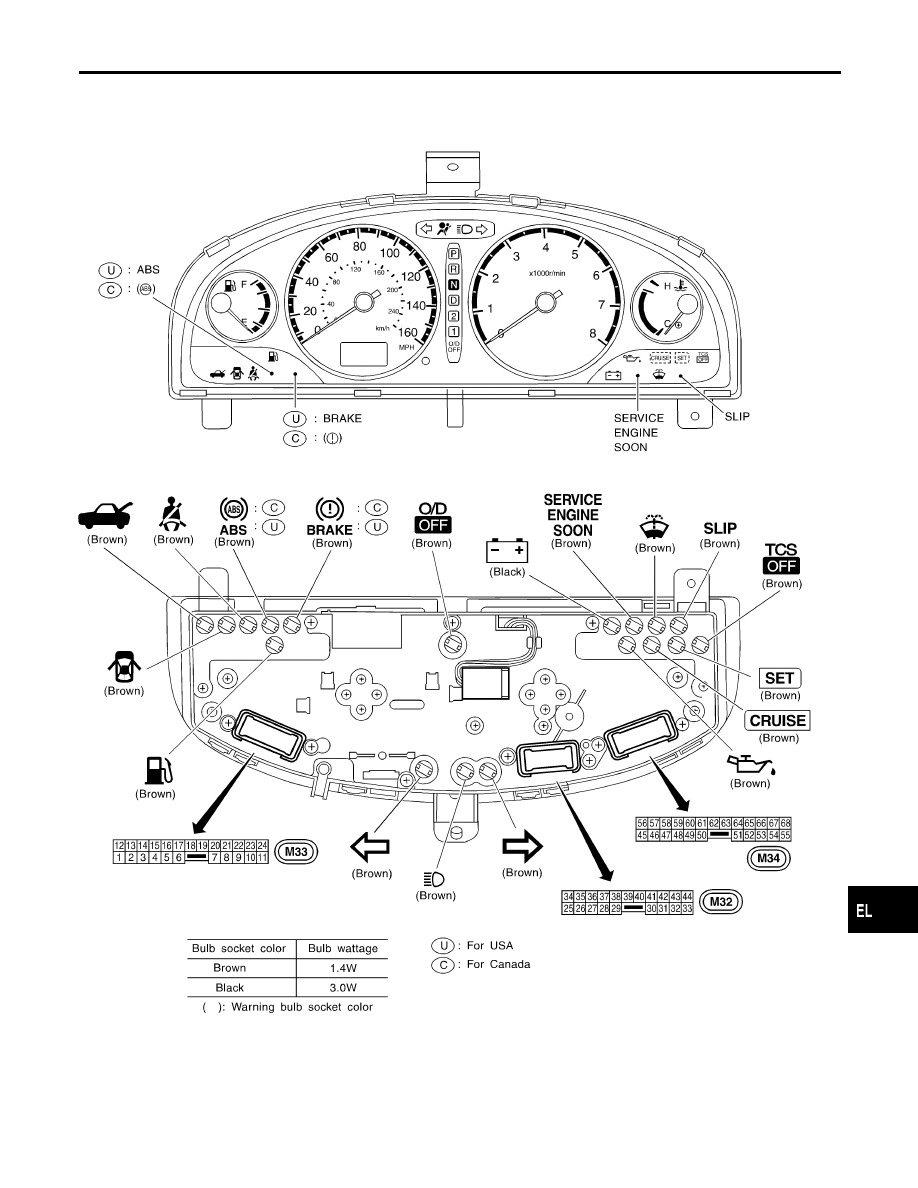

CHECK

NHEL0043S01

MEL782M

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

METERS AND GAUGES

Combination Meter

EL-149

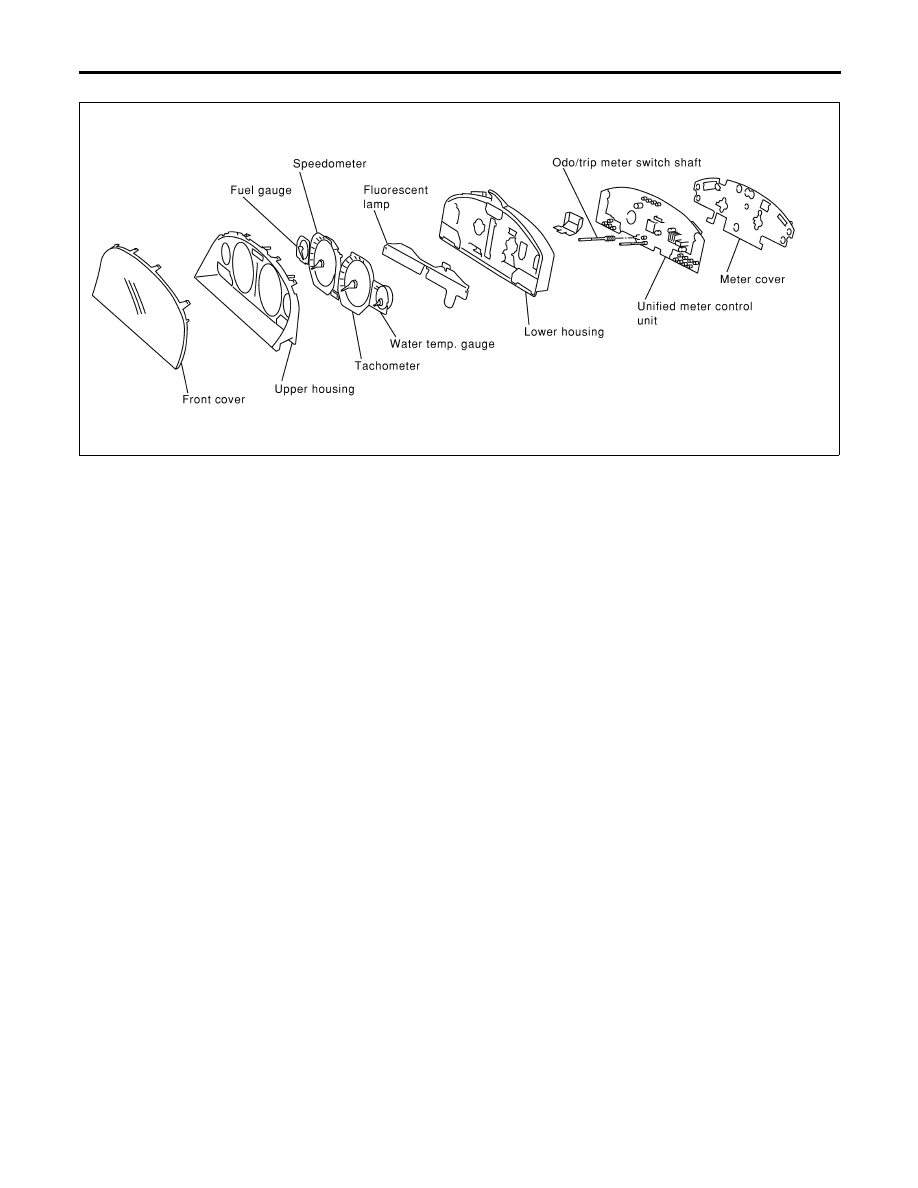

CONSTRUCTION

NHEL0043S02

SEL644W

METERS AND GAUGES

Combination Meter (Cont’d)

EL-150

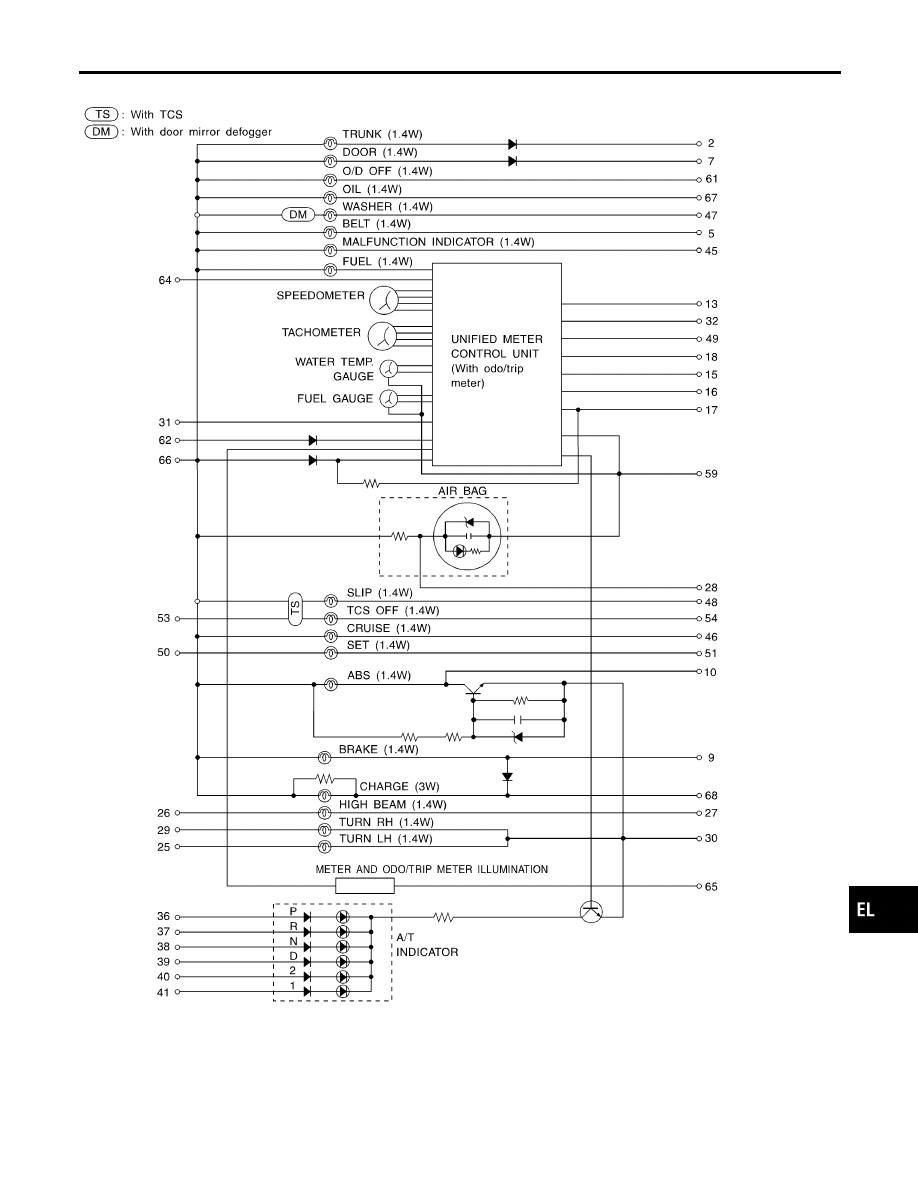

Schematic

NHEL0293

MEL939N

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

METERS AND GAUGES

Schematic

EL-151

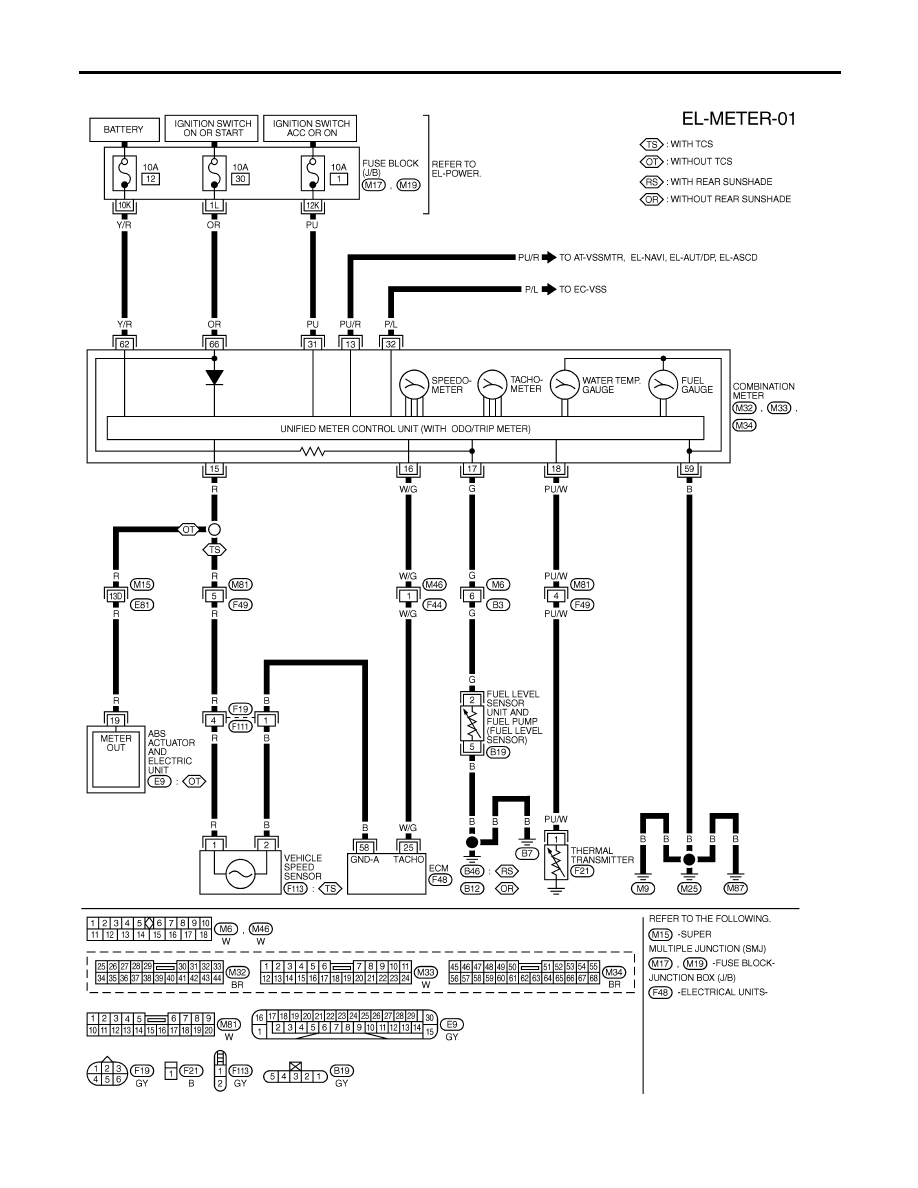

Wiring Diagram — METER —

NHEL0045

MEL429M

METERS AND GAUGES

Wiring Diagram — METER —

EL-152
