2

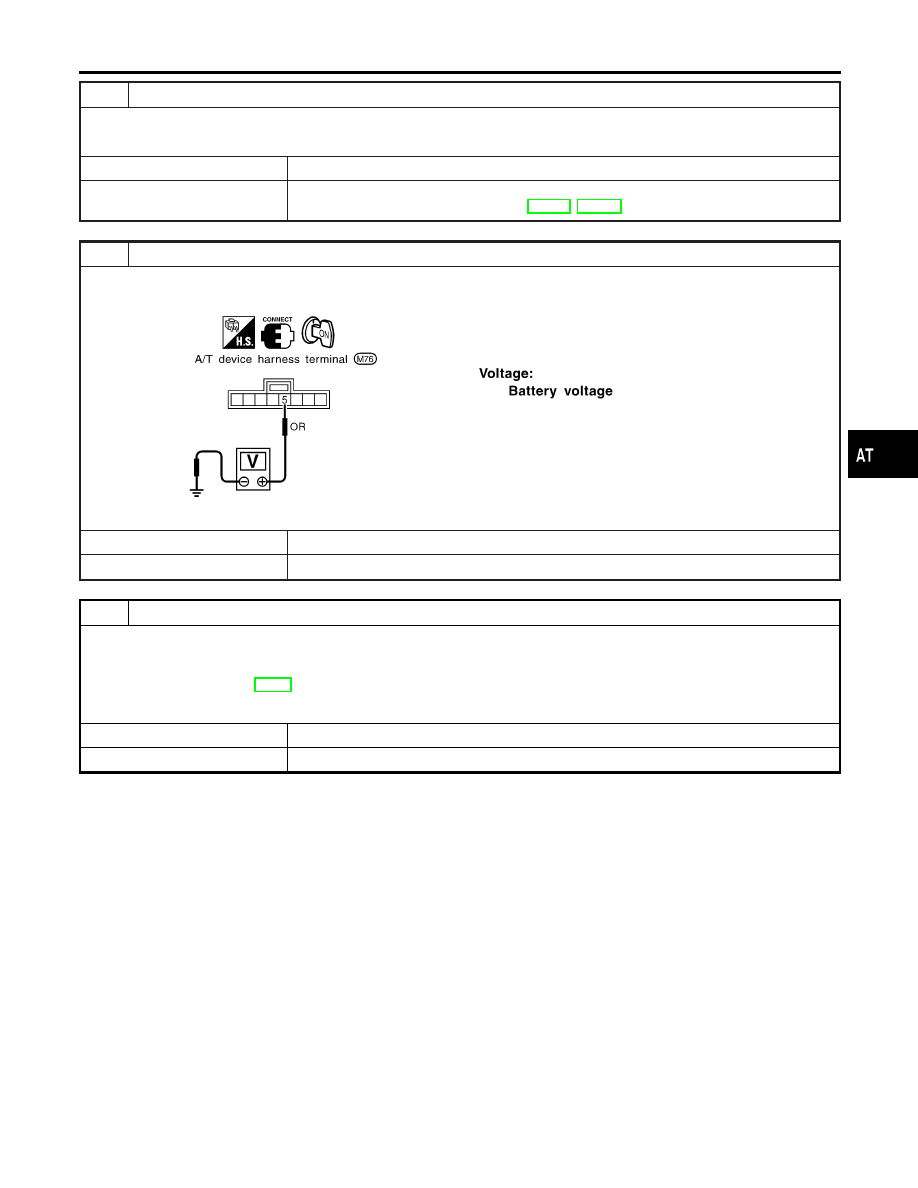

CHECK SELECTOR LEVER POSITION

Check selector lever position for damage.

OK or NG

OK

©

GO TO 3.

NG

©

Check selector lever. Refer to “ON-VEHICLE SERVICE — Park/Neutral Position (PNP)
Switch and Control Cable Adjustment”, AT-281, AT-282.

3

CHECK POWER SOURCE

1. Turn ignition switch to ON position. (Do not start engine.)
2. Check voltage between A/T device harness terminal 5 and ground.

SAT758J

OK or NG

OK

©

GO TO 5.

NG

©

GO TO 4.

4

DETECT MALFUNCTIONING ITEM

Check the following items:
1. Harness for short or open between ignition switch and A/T device harness terminal 5
2. Fuse
3. Ignition switch (Refer to EL-10, “POWER SUPPLY ROUTING”.)

OK or NG

OK

©

GO TO 5.

NG

©

Repair or replace damaged parts.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

A/T SHIFT LOCK SYSTEM

Diagnostic Procedure (Cont’d)

AT-273

5

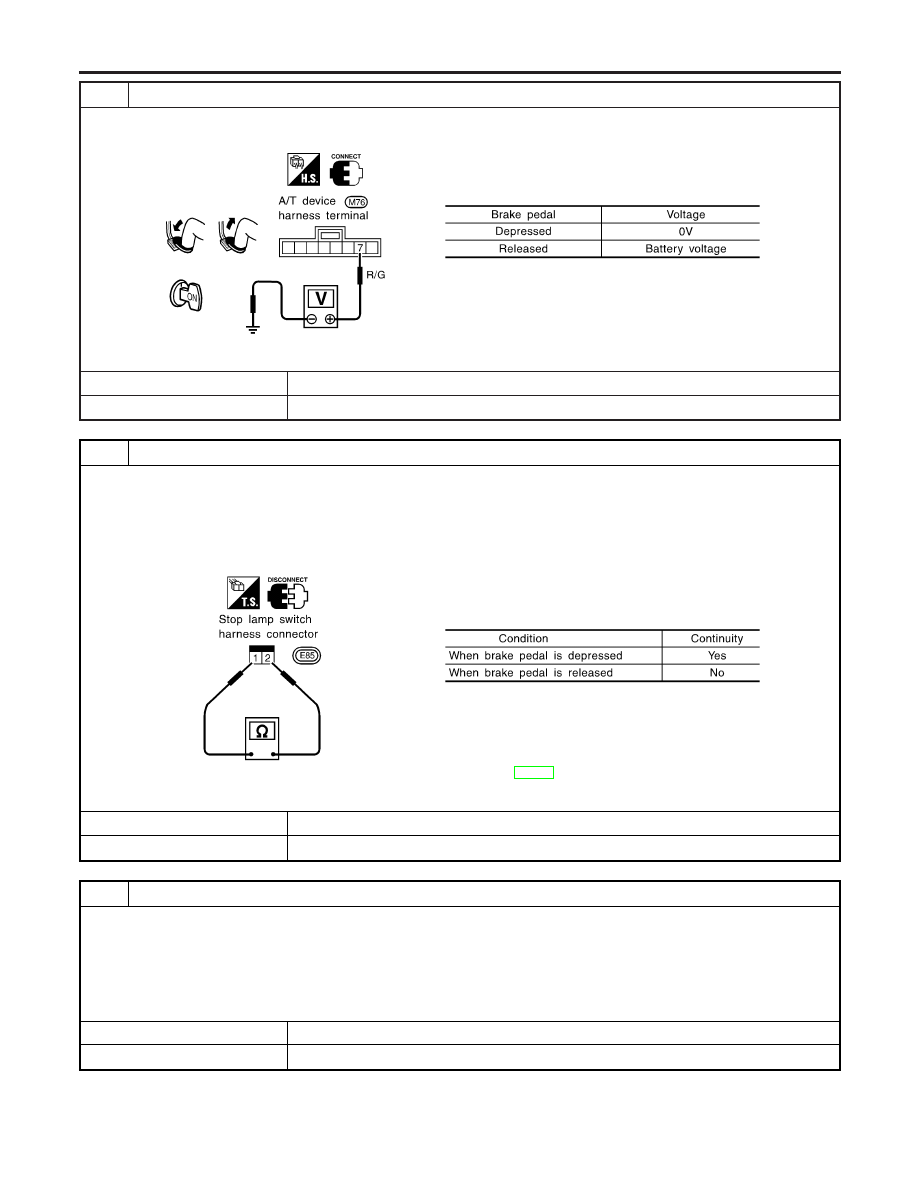

CHECK INPUT SIGNAL A/T DEVICE

Turn ignition switch to OFF position.

I

Check voltage between A/T device harness terminal 7 and ground.

SAT759J

OK or NG

OK

©

GO TO 7.

NG

©

GO TO 6.

6

DETECT MALFUNCTIONING ITEM

Check the following items:
1. Harness for short or open between battery and stop lamp switch harness connector 2
2. Harness for short or open between stop lamp switch harness connector 1 and A/T device harness connector 7
3. Fuse
4. Stop lamp switch
a. Check continuity between terminals 1 and 2.

SAT760J

Check stop lamp switch after adjusting brake pedal — refer to BR-13, “Adjustment”.

OK or NG

OK

©

GO TO 7.

NG

©

Repair or replace damaged parts.

7

CHECK GROUND CIRCUIT

1. Turn ignition switch to OFF position.
2. Disconnect A/T device harness connector.
3. Check continuity between A/T device harness terminal 6 and ground. Refer to wiring diagram — SHIFT —.

Continuity should exist.

If OK, check harness for short to ground and short to power.

OK or NG

OK

©

GO TO 8.

NG

©

Repair open circuit or short to ground or short to power in harness or connectors.

A/T SHIFT LOCK SYSTEM

Diagnostic Procedure (Cont’d)

AT-274

8

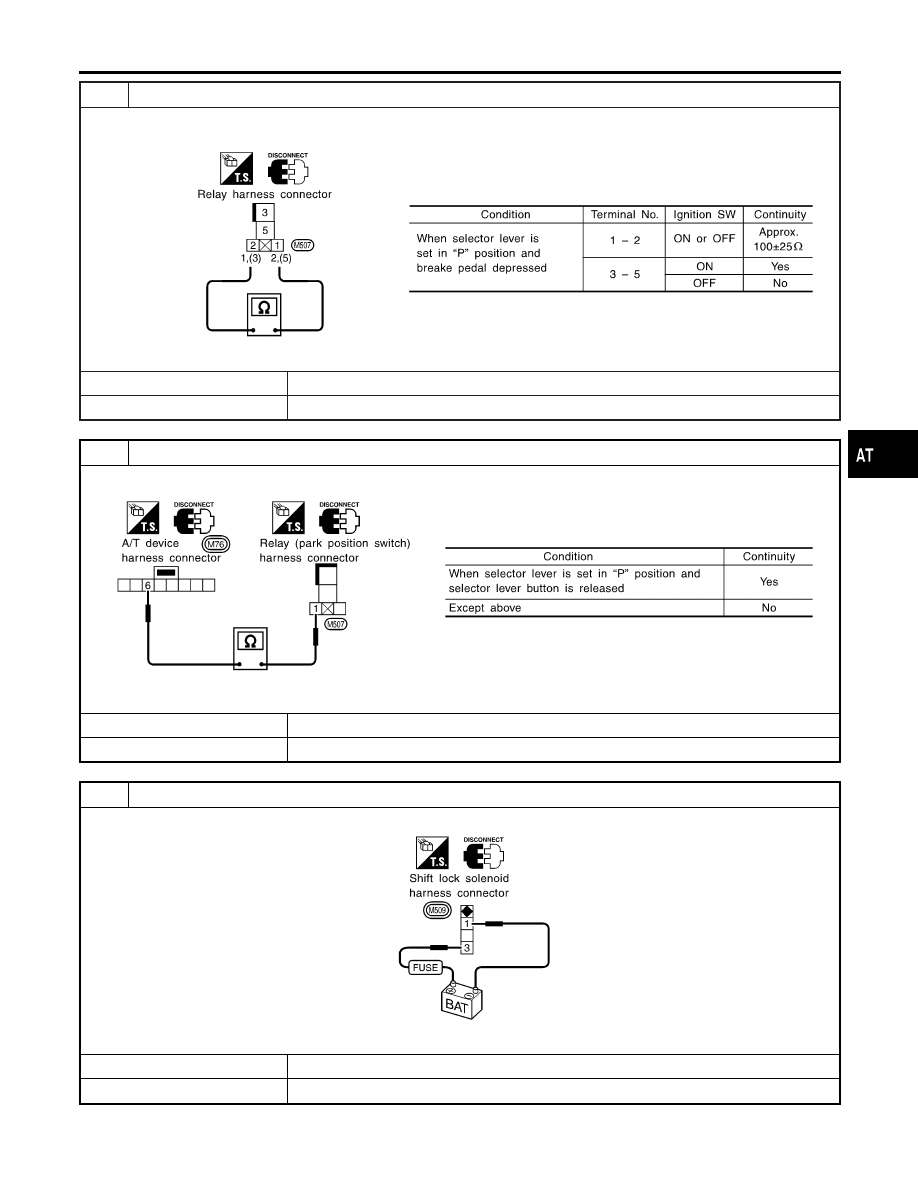

CHECK RELAY CIRCUIT

1. Turn ignition switch to ON and OFF position.

I

Check continuity between terminals 1, 2, 3 and 5.

SAT775J

Yes or No

Yes

©

GO TO 9.

No

©

Replace relay.

9

CHECK PARK POSITION SWITCH

I

Check continuity between A/T device harness terminal 6 and relay (park position switch) harness terminal 1.

SAT761J

OK or NG

OK

©

GO TO 10.

NG

©

Replace park position switch.

10

CHECK SHIFT LOCK SOLENOID

I

Check operation by applying battery voltage shift lock solenoid harness terminals 1 and 3.

SAT762J

OK or NG

OK

©

GO TO 11.

NG

©

Replace shift lock solenoid.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

A/T SHIFT LOCK SYSTEM

Diagnostic Procedure (Cont’d)

AT-275

11

CHECK SHIFT LOCK OPERATION

1. Reconnect shift lock harness connector.
2. Turn ignition switch from OFF to ON position. (Do not start engine.)
3. Recheck shift lock operation.

OK or NG

OK

©

INSPECTION END

NG

©

GO TO 12.

12

CHECK A/T DEVICE INSPECTION

1. Perform A/T device input/output signal inspection test.
2. If NG, recheck harness connector connection.

OK or NG

OK

©

INSPECTION END

NG

©

Repair or replace damaged parts.

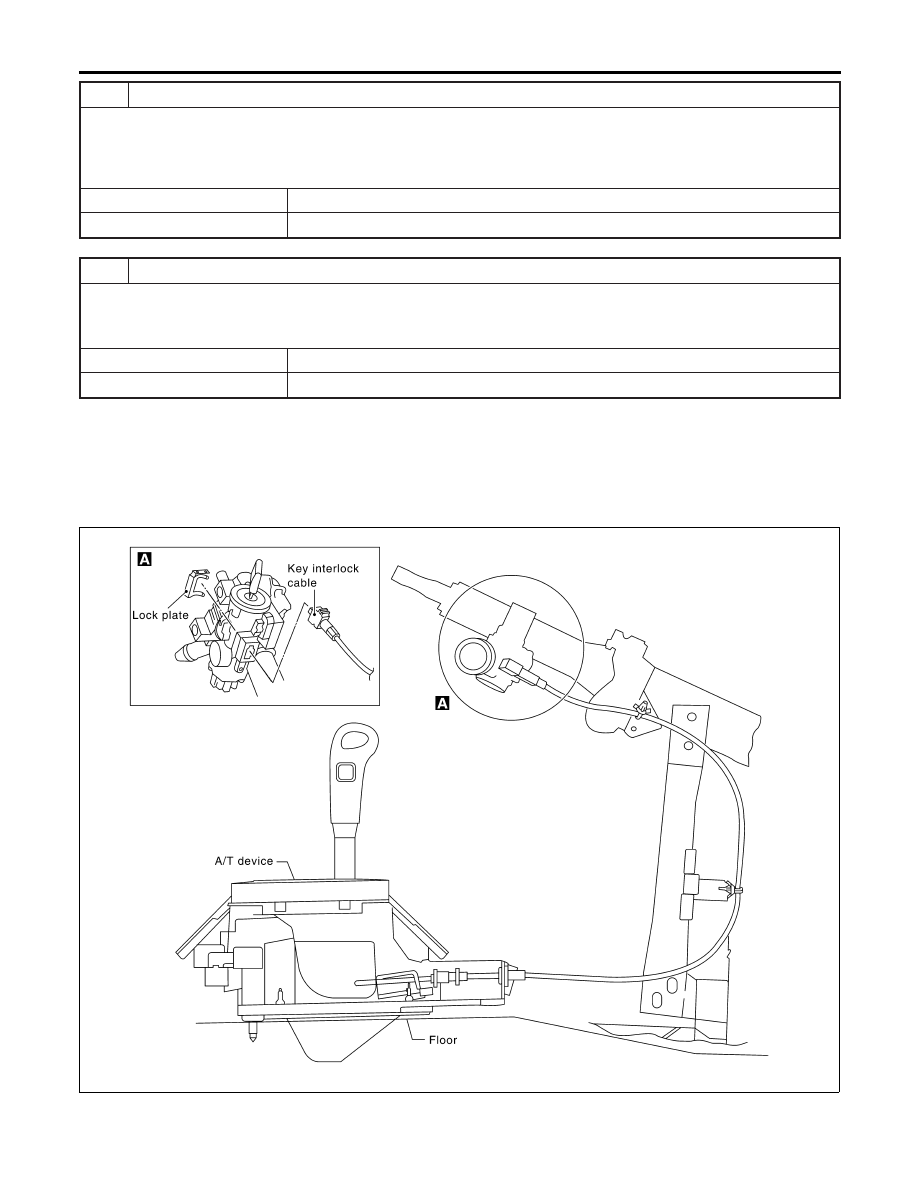

Key Interlock Cable

NHAT0113

SAT649J

A/T SHIFT LOCK SYSTEM

Diagnostic Procedure (Cont’d)
