7

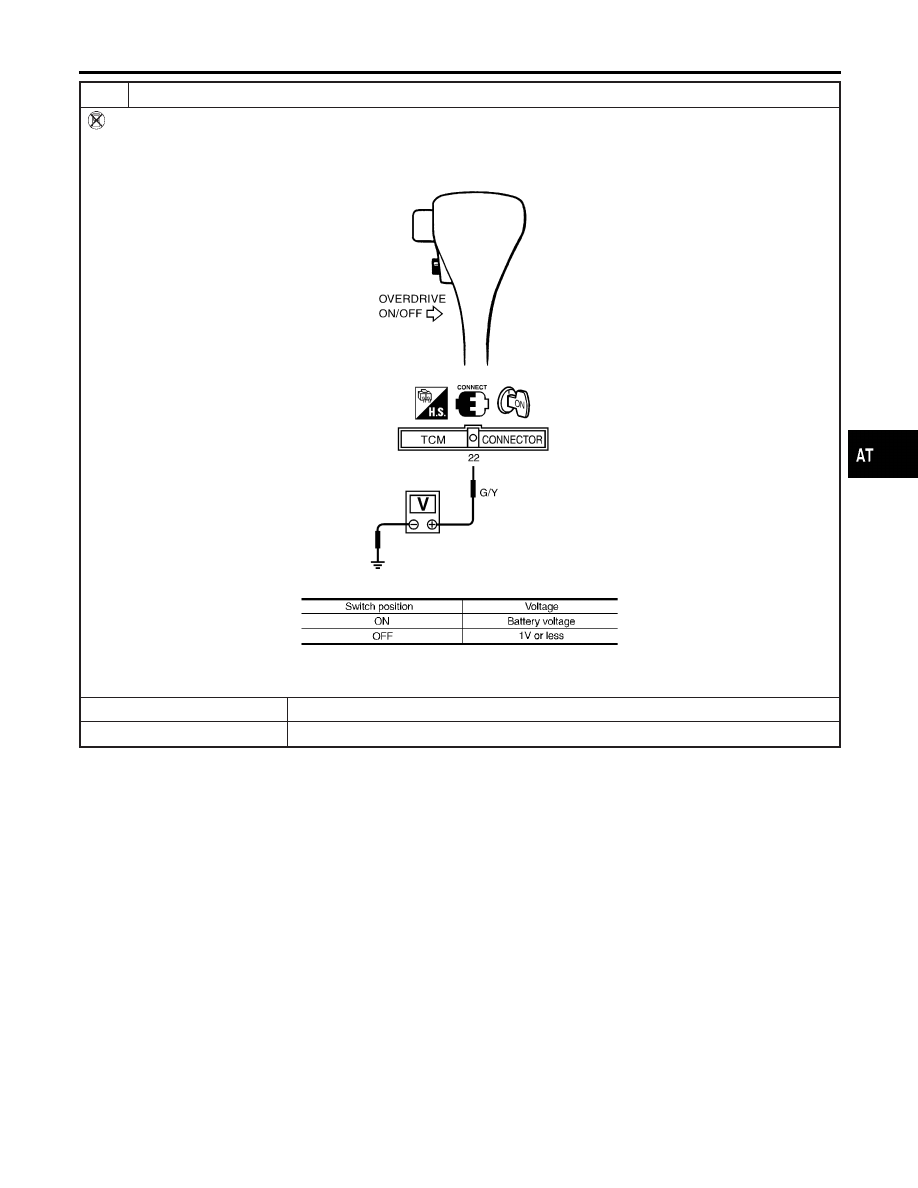

CHECK OVERDRIVE CONTROL SWITCH CIRCUIT (Without CONSULT-II)

Without CONSULT-II

1. Turn ignition switch to ON position.

(Do not start engine.)

2. Check voltage between TCM terminal 22 and ground when overdrive control switch is ON and OFF.

SAT362J

MTBL0106

OK or NG

OK

©

GO TO 11.

NG

©

GO TO 8.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SYMPTOMS

21. TCM Self-diagnosis Does Not Activate (PNP, Overdrive Control and Throttle Position Switches Circuit Checks) (Cont’d)

AT-265

8

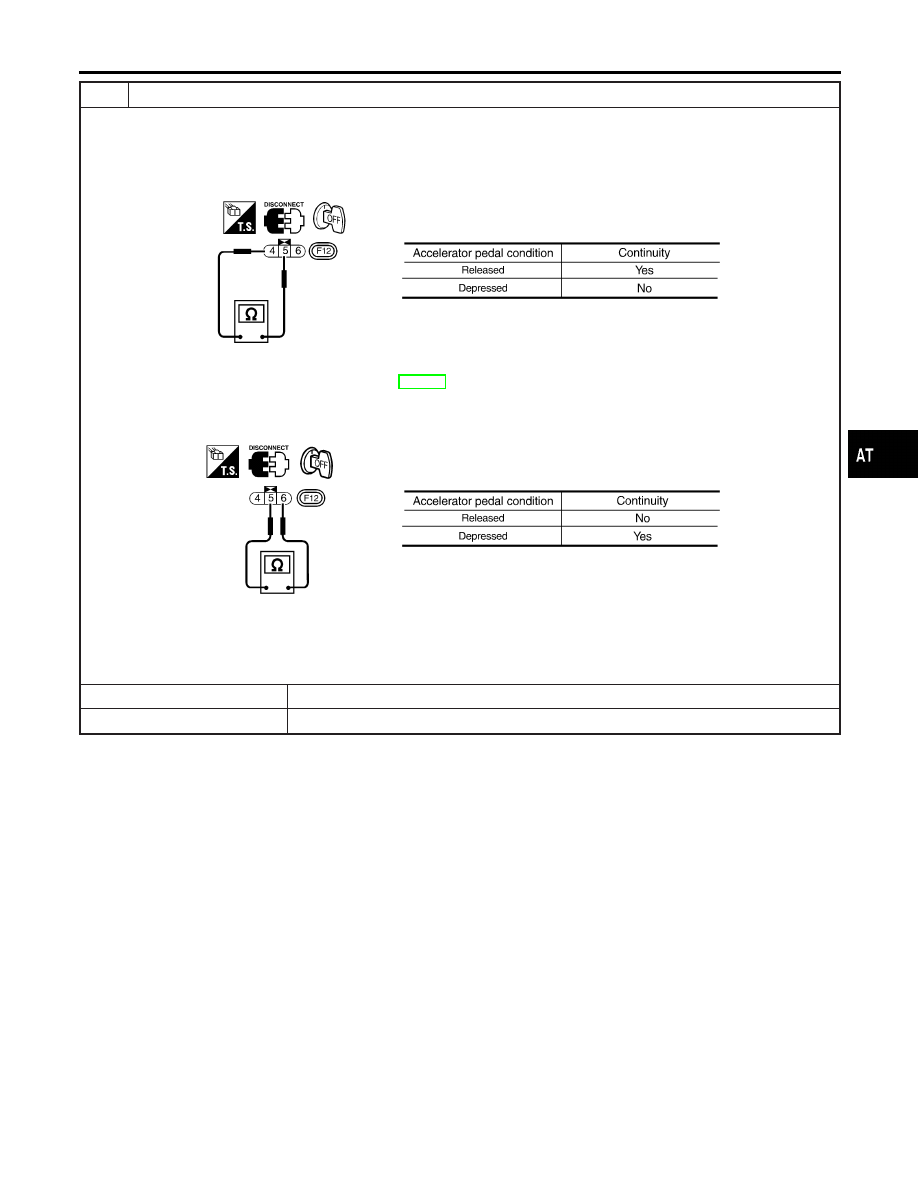

DETECT MALFUNCTIONING ITEM

Check the following items:

I

Overdrive control switch.

a. Check continuity between two terminals.

SAT642J

I

Harness for short or open between TCM and overdrive control switch (Main harness)

I

Harness of ground circuit for overdrive control switch (Main harness) for short or open

OK or NG

OK

©

GO TO 11.

NG

©

Repair or replace damaged parts.

9

CHECK THROTTLE POSITION SWITCH CIRCUIT (With CONSULT-II)

With CONSULT-II

1. Turn ignition switch to ON position.

(Do not start engine.)

2. Select “TCM INPUT SIGNALS” in “DATA MONITOR” mode for “A/T” with CONSULT-II.
3. Apply vacuum to the throttle opener, then check the following. Refer to steps 1 and 2 of “Preparation”, “TCM SELF-

DIAGNOSTIC PROCEDURE (No Tools)”, AT-50.

4. Read out “CLOSED THL/SW” and “W/O THRL/P-SW” depressing and releasing accelerator pedal.

Check the signal of throttle position switch is indicated properly.

MTBL0011

SAT702J

OK or NG

OK

©

GO TO 13.

NG

©

GO TO 10.

TROUBLE DIAGNOSES FOR SYMPTOMS

21. TCM Self-diagnosis Does Not Activate (PNP, Overdrive Control and Throttle Position Switches Circuit Checks) (Cont’d)

AT-266

10

DETECT MALFUNCTIONING ITEM

Check the following items:

I

Throttle position switch

I

Closed throttle position switch (idle position)

a. Check continuity between terminals 4 and 5.

SAT634J

b. To adjust closed throttle position switch, refer to EC-109, “Basic Inspection”.

I

Wide open throttle position switch

a. Check continuity between terminals 5 and 6.

SAT635J

I

Harness for short or open between ignition switch and throttle position switch (Main harness)

I

Harness for short or open between throttle position switch and TCM (Main harness)

OK or NG

OK

©

GO TO 13.

NG

©

Repair or replace damaged parts.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SYMPTOMS

21. TCM Self-diagnosis Does Not Activate (PNP, Overdrive Control and Throttle Position Switches Circuit Checks) (Cont’d)

AT-267

11

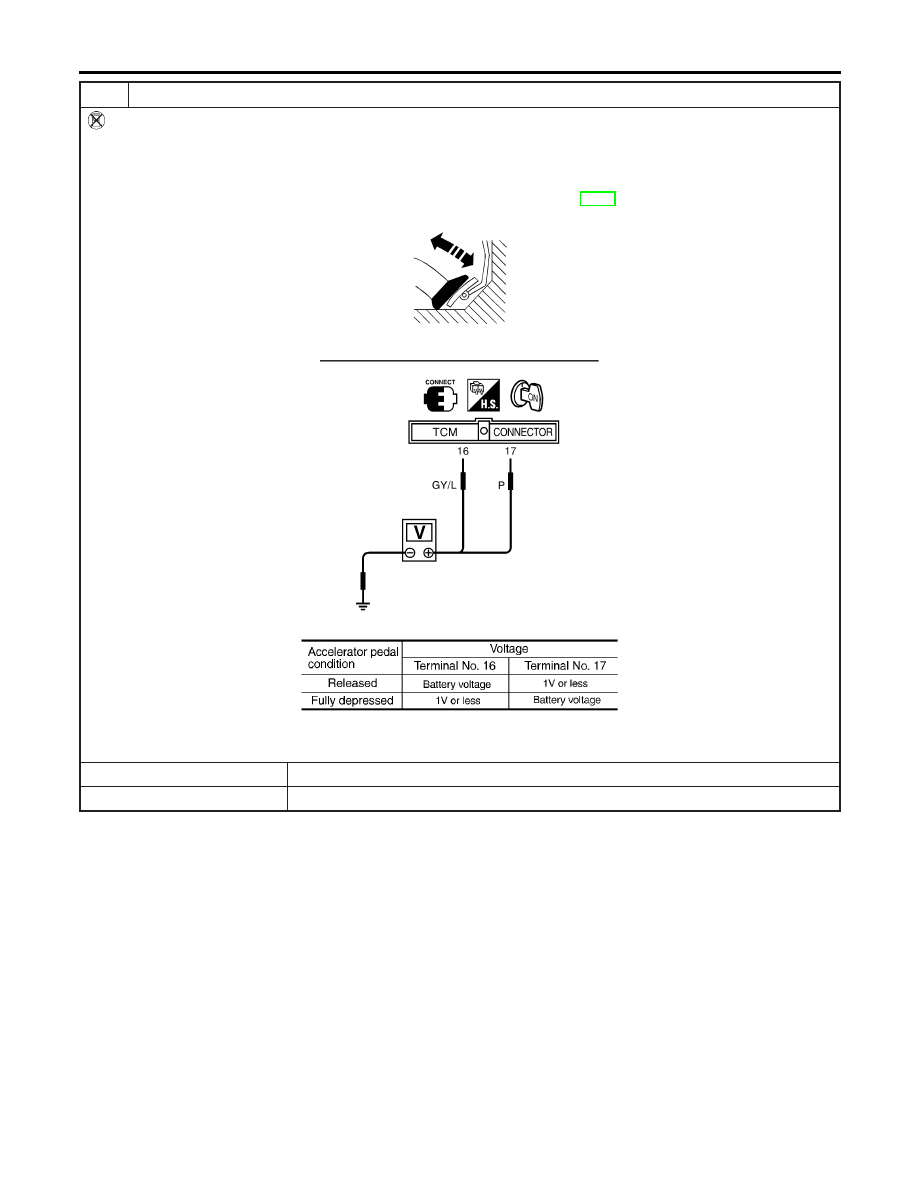

CHECK THROTTLE POSITION SWITCH CIRCUIT (Without CONSULT-II)

Without CONSULT-II

1. Turn ignition switch to ON position.

(Do not start engine.)

2. Check voltage between TCM terminals 16, 17 and ground while depressing, and releasing accelerator pedal slowly.

(After warming up engine)
[Refer to “Preparation”, “TCM SELF-DIAGNOSTIC PROCEDURE (No Tools)”, AT-50].

SAT363JA

MTBL0120

OK or NG

OK

©

GO TO 13.

NG

©

GO TO 12.

TROUBLE DIAGNOSES FOR SYMPTOMS

21. TCM Self-diagnosis Does Not Activate (PNP, Overdrive Control and Throttle Position Switches Circuit Checks) (Cont’d)

AT-268
