DIAGNOSTIC PROCEDURE

=NHAT0108S02

NOTE:
The diagnostic procedure includes inspections for the overdrive
control and throttle position switch circuits.

1

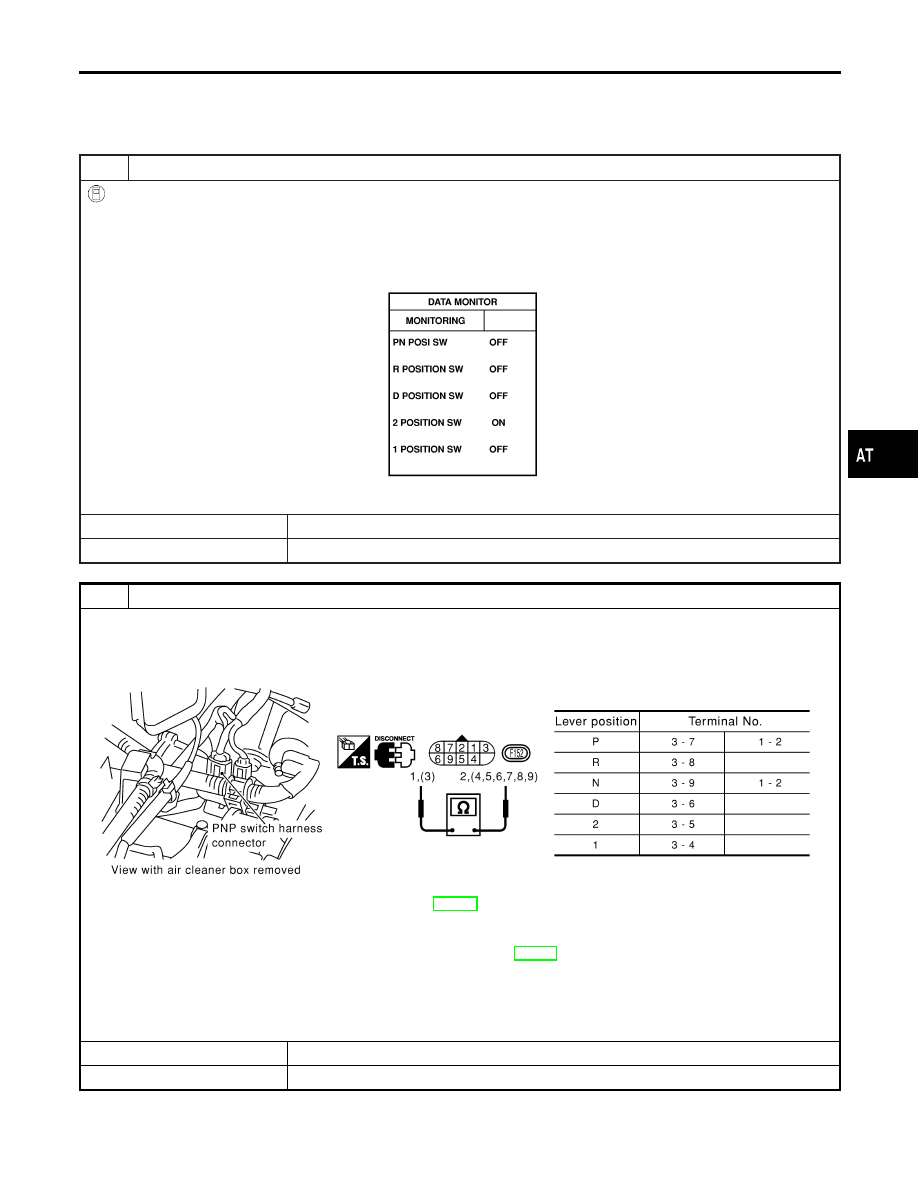

CHECK PARK/NEUTRAL POSITION (PNP) SWITCH CIRCUIT (With CONSULT-II)

With CONSULT-II

1. Turn ignition switch to “ON” position.

(Do not start engine.)

2. Select “TCM INPUT SIGNALS” in “DATA MONITOR” mode for “A/T” with CONSULT-II.
3. Read out P/N, R, D, 2 and 1 position switches moving selector lever to each position.

Check that the signal of the selector lever position is indicated properly.

SAT701J

OK or NG

OK

©

GO TO 5.

NG

©

GO TO 2.

2

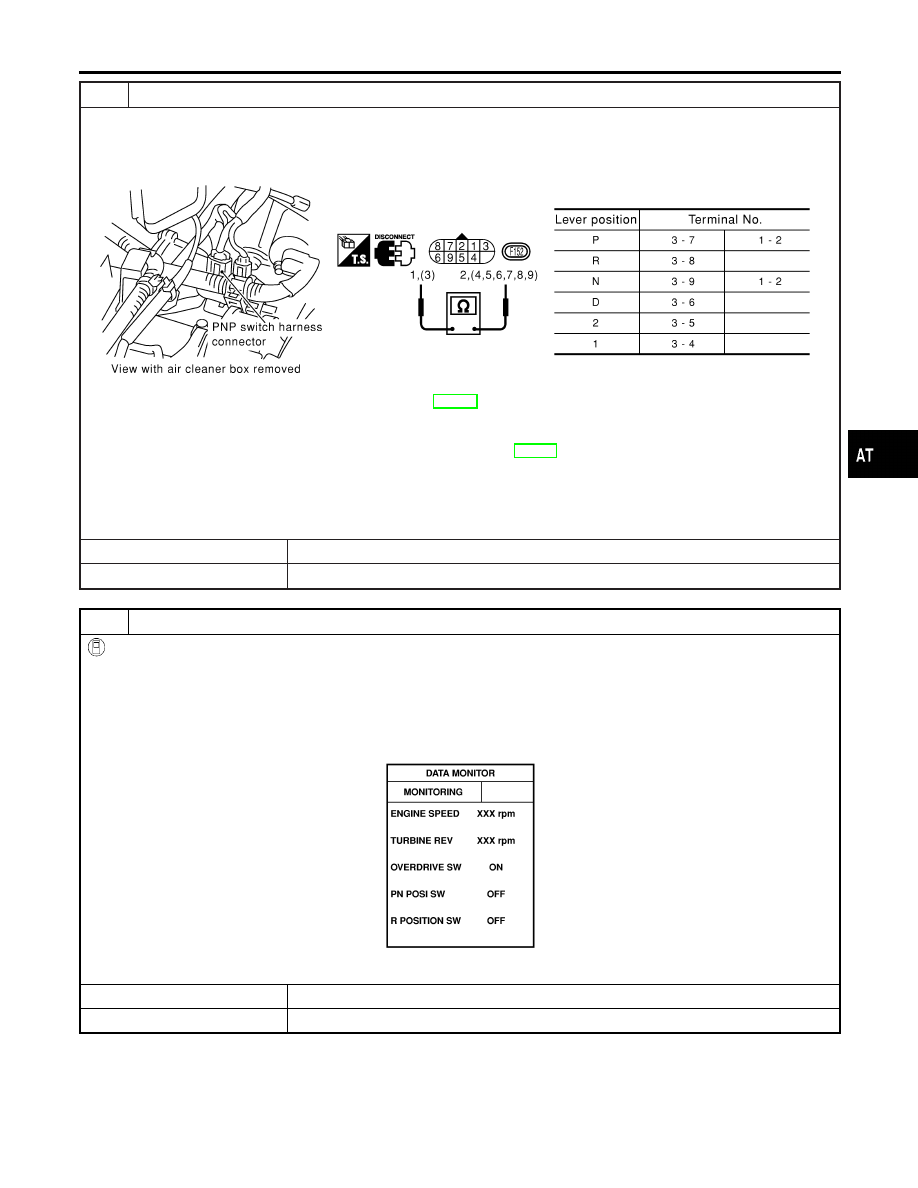

DETECT MALFUNCTIONING ITEM

Check the following items:

I

Park/neutral position (PNP) switch

a. Check continuity between terminals 1 and 2 and between terminals 3 and 4, 5, 6, 7, 8, 9 while moving manual shaft

through each position.

SAT615J

b. If NG, check again with manual control cable disconnected from manual shaft of A/T assembly. Refer to step a.
c. If OK on step b, adjust manual control cable. Refer to AT-282.
d. If NG on step b, remove park/neutral position (PNP) switch from A/T and check continuity of park/neutral position (PNP)

switch terminals. Refer to step a.

e. If OK on step d, adjust park/neutral position (PNP) switch. Refer to AT-281.
f. If NG on step d, replace park/neutral position (PNP) switch.

I

Harness for short or open between ignition switch and park/neutral position (PNP) switch (Main harness)

I

Harness for short or open between park/neutral position (PNP) switch and TCM (Main harness)

OK or NG

OK

©

GO TO 5.

NG

©

Repair or replace damaged parts.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SYMPTOMS

21. TCM Self-diagnosis Does Not Activate (PNP, Overdrive Control and Throttle Position Switches Circuit Checks) (Cont’d)

AT-261

3

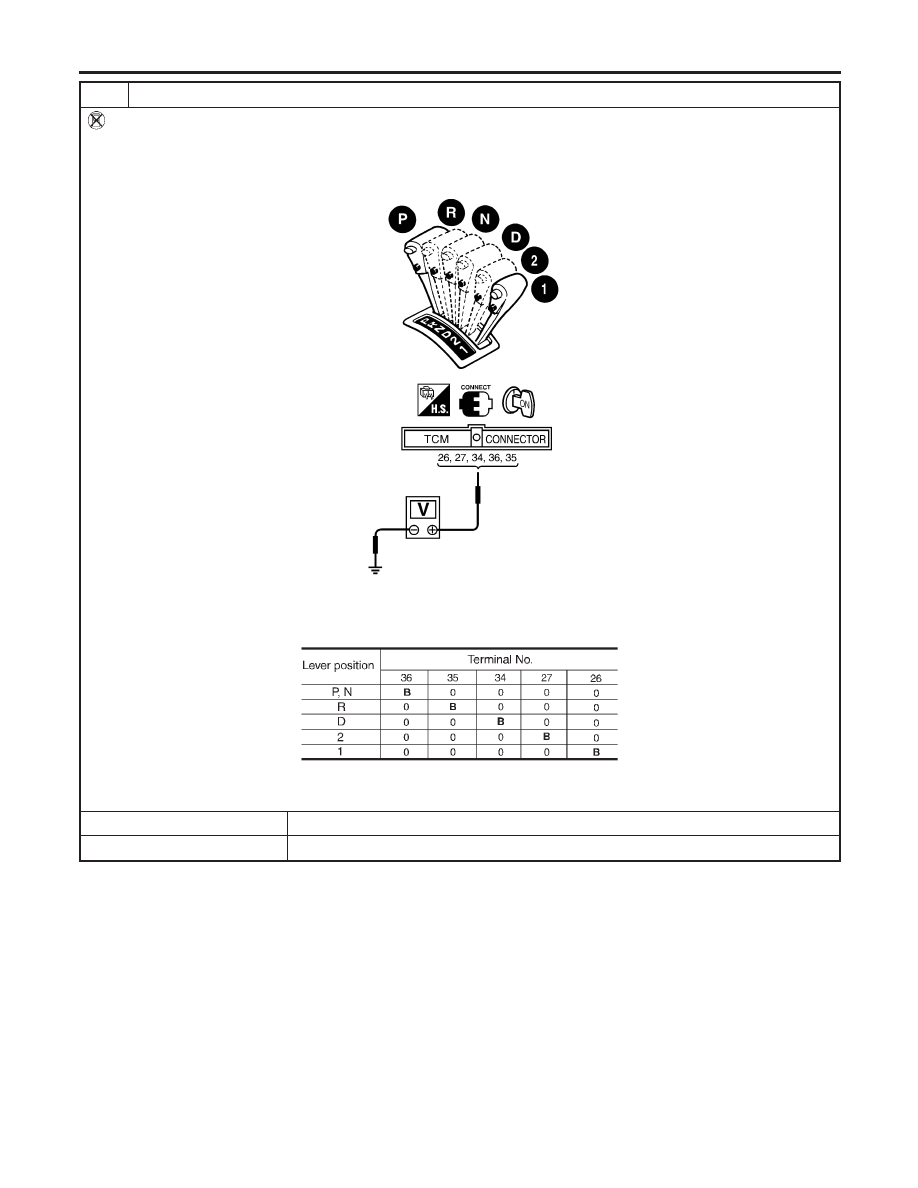

CHECK PARK/NEUTRAL POSITION (PNP) SWITCH CIRCUIT (Without CONSULT-II)

Without CONSULT-II

1. Turn ignition switch to ON position. (Do not start engine.)
2. Check voltage between TCM terminals 26, 27, 34, 35, 36 and ground while moving selector lever through each posi-

tion.

SAT361J

Voltage:

B: Battery voltage
0: 0V

MTBL0119

OK or NG

OK

©

GO TO 7.

NG

©

GO TO 4.

TROUBLE DIAGNOSES FOR SYMPTOMS

21. TCM Self-diagnosis Does Not Activate (PNP, Overdrive Control and Throttle Position Switches Circuit Checks) (Cont’d)

AT-262

4

DETECT MALFUNCTIONING ITEM

Check the following items:

I

Park/neutral position (PNP) switch

a. Check continuity between terminals 1 and 2 and between terminals 3 and 4, 5, 6, 7, 8, 9 while moving manual shaft

through each position.

SAT615J

b. If NG, check again with manual control cable disconnected from manual shaft of A/T assembly. Refer to step a.
c. If OK on step b, adjust manual control cable. Refer to AT-282.
d. If NG on step b, remove park/neutral position (PNP) switch from A/T and check continuity of park/neutral position (PNP)

switch terminals. Refer to step a.

e. If OK on step d, adjust park/neutral position (PNP) switch. Refer to AT-281.
f. If NG on step d, replace park/neutral position (PNP) switch.

I

Harness for short or open between ignition switch and park/neutral position (PNP) switch (Main harness)

I

Harness for short or open between park/neutral position (PNP) switch and TCM (Main harness)

OK or NG

OK

©

GO TO 7.

NG

©

Repair or replace damaged parts.

5

CHECK OVERDRIVE CONTROL SWITCH CIRCUIT (With CONSULT-II)

With CONSULT-II

1. Turn ignition switch to “ON” position.

(Do not start engine.)

2. Select “TCM INPUT SIGNALS” in “DATA MONITOR” mode for “A/T” with CONSULT-II.
3. Read out “OVERDRIVE SW”.

Check the signal of the overdrive control switch is indicated properly.
(Overdrive control switch “ON” displayed on CONSULT-II means overdrive “OFF”.)

SAT645J

OK or NG

OK

©

GO TO 9.

NG

©

GO TO 6.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SYMPTOMS

21. TCM Self-diagnosis Does Not Activate (PNP, Overdrive Control and Throttle Position Switches Circuit Checks) (Cont’d)

AT-263

6

DETECT MALFUNCTIONING ITEM

Check the following items:

I

Overdrive control switch.
