DETECT MALFUNCTIONING ITEM

Check the following items:

I

Throttle position switch

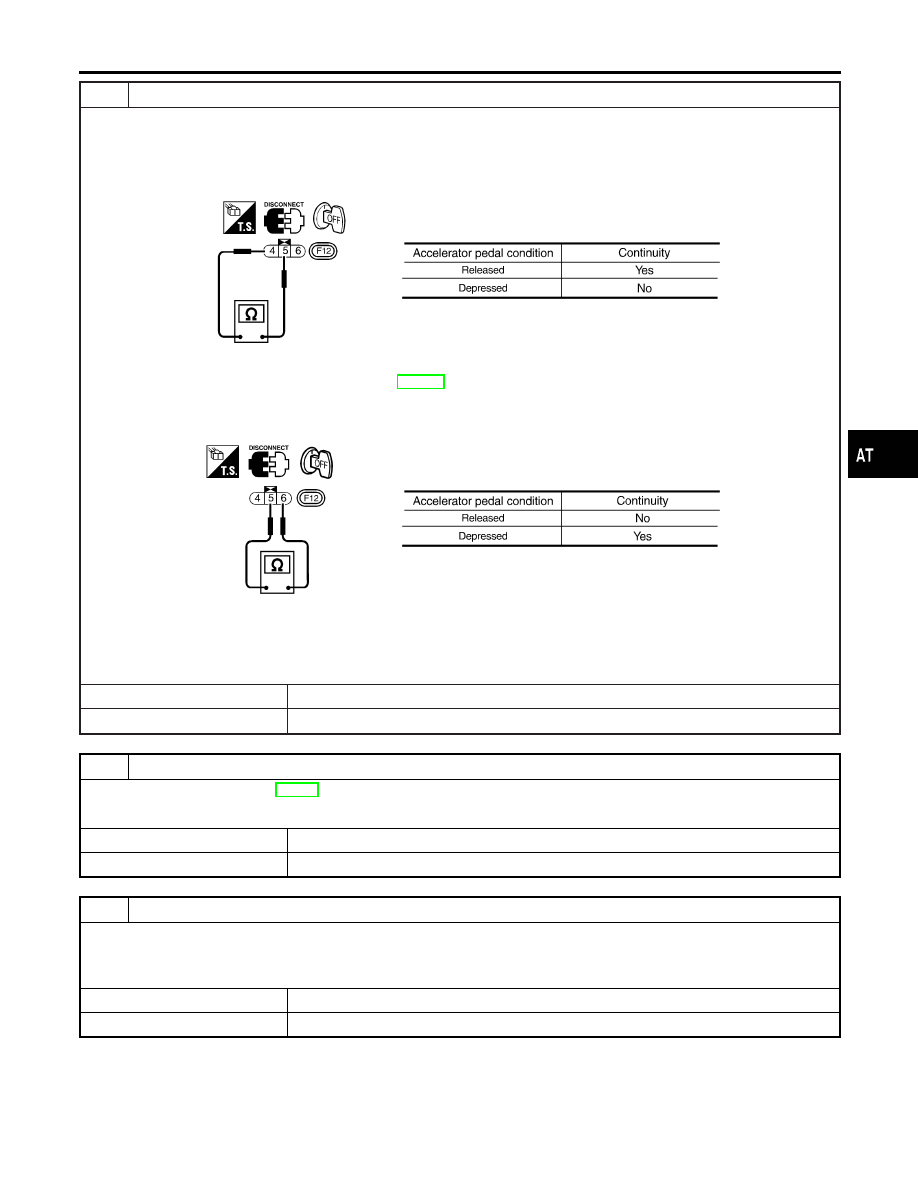

a. Closed throttle position switch (idle position)
i. Check continuity between terminals 4 and 5.

SAT634J

ii. To adjust closed throttle position switch, refer to EC-109, “Basic Inspection”.
b. Wide open throttle position switch
i. Check continuity between terminals 5 and 6.

SAT635J

I

Harness for short or open between ignition switch and throttle position switch (Main harness)

I

Harness for short or open between throttle position switch and TCM (Main harness)

OK or NG

OK

©

GO TO 13.

NG

©

Repair or replace damaged parts.

13

CHECK DTC

Perform Diagnostic procedure, AT-261.

OK or NG

OK

©

INSPECTION END

NG

©

GO TO 14.

14

CHECK TCM INSPECTION

1. Perform TCM input/output signal inspection.
2. If NG, recheck TCM pin terminals for damage or loose connection with harness connector.

OK or NG

OK

©

INSPECTION END

NG

©

Repair or replace damaged parts.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SYMPTOMS

21. TCM Self-diagnosis Does Not Activate (PNP, Overdrive Control and Throttle Position Switches Circuit Checks) (Cont’d)

AT-269

Description

NHAT0109

I

The mechanical key interlock mechanism also operates as a shift lock:
With the key switch turned to ON, the selector lever cannot be shifted from P (parking) to any other posi-
tion unless the brake pedal is depressed.
With the key removed, the selector lever cannot be shifted from P to any other position.
The key cannot be removed unless the selector lever is placed in P.

I

The shift lock and key interlock mechanisms are controlled by the ON-OFF operation of the shift lock
solenoid and by the operation of the rotator and slider located inside the key cylinder, respectively.

A/T SHIFT LOCK SYSTEM

Description

AT-270

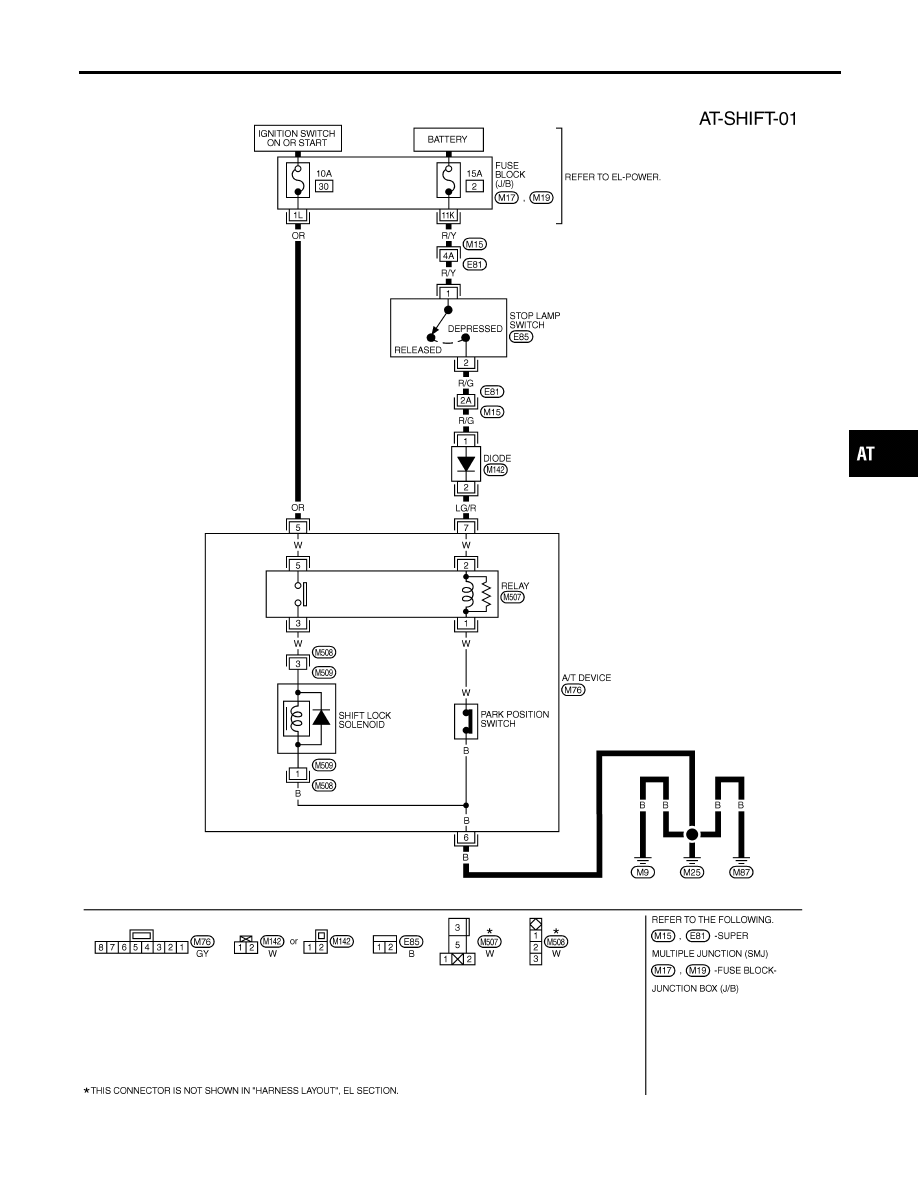

Wiring Diagram — SHIFT —
