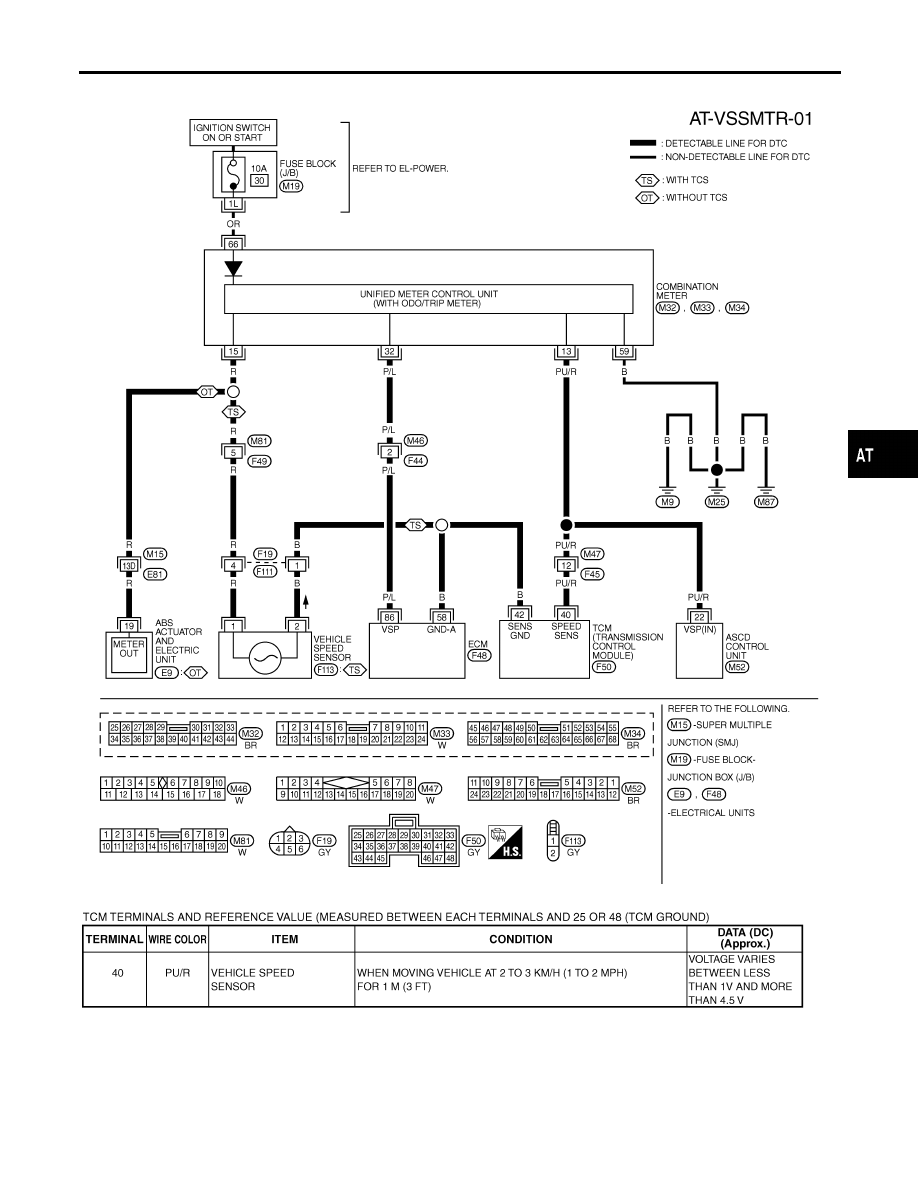

Wiring Diagram — AT — VSSMTR

NHAT0083

MAT974A

SAT313K

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC VEHICLE SPEED SENSOR·MTR

Wiring Diagram — AT — VSSMTR

AT-205

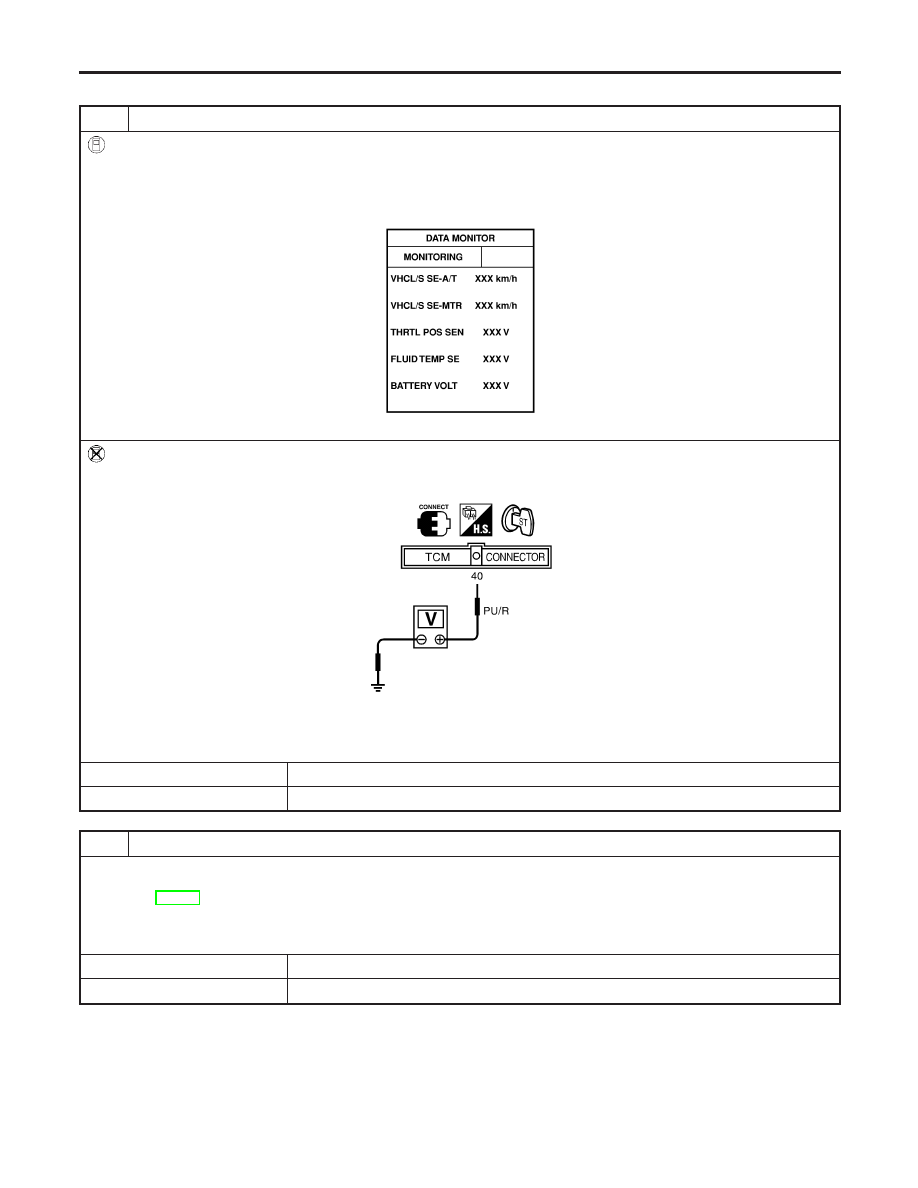

Diagnostic Procedure

NHAT0084

1

CHECK INPUT SIGNAL

With CONSULT-II

1. Start engine.
2. Select “TCM INPUT SIGNALS” in “DATA MONITOR” mode for “A/T” with CONSULT-II.
3. Read out the value of “VHCL/S SE·MTR” while driving.

Check the value changes according to driving speed.

SAT614J

Without CONSULT-II

1. Start engine.
2. Check voltage between TCM terminal 40 and ground while driving at 2 to 3 km/h (1 to 2 MPH) for 1 m (3 ft) or more.

SAT356JA

Voltage:

Voltage varies between less than 1V and more than 4.5V.

OK or NG

OK

©

GO TO 3.

NG

©

GO TO 2.

2

DETECT MALFUNCTIONING ITEM

Check the following items:

I

Vehicle speed sensor and ground circuit for vehicle speed sensor
Refer to EL-147, “METERS AND GAUGES”.

I

Harness for short or open between TCM and vehicle speed sensor (Main harness)

OK or NG

OK

©

GO TO 3.

NG

©

Repair or replace damaged parts.

DTC VEHICLE SPEED SENSOR·MTR

Diagnostic Procedure

AT-206

3

CHECK DTC

Perform Diagnostic Trouble Code (DTC) confirmation procedure, AT-204.

OK or NG

OK

©

INSPECTION END

NG

©

GO TO 4.

4

CHECK TCM INSPECTION

1. Perform TCM input/output signal inspection.
2. If NG, recheck TCM pin terminals for damage or loose connection with harness connector.

OK or NG

OK

©

INSPECTION END

NG

©

Repair or replace damaged parts.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC VEHICLE SPEED SENSOR·MTR

Diagnostic Procedure (Cont’d)

AT-207

Description

NHAT0252

The ECM and TCM provide mutual communication in relation to
engine output control signal (ignition timing retard signal) during
rapid standing starts/acceleration. With this consistent real-time
control, the shifting feel is substantially improved.

TCM TERMINALS AND REFERENCE VALUE

NHAT0252S01

Remarks: Specification data are reference values.

Terminal

No.

Wire color

Item

Condition

Judgement

standard

(Approx.)

33

Y/B

LAN

—

—

*: This terminal is connected to the ECM.

On Board Diagnosis Logic

NHAT0253

Diagnostic trouble code A/T COMM LINE with CONSULT-II or 11th
judgement flicker without CONSULT-II is detected when the ECM-
A/T communication line is open or shorted.

Possible Cause

NHAT0254

Check harness or connector.

DTC A/T COMM LINE

Description
