On Board Diagnosis Logic

NHAT0246

Diagnostic trouble code BATT/FLUID TEMP SEN with CONSULT-II
or 8th judgement flicker without CONSULT-II is detected when
TCM receives an excessively low or high voltage from the sensor.

Possible Cause

NHAT0247

Check the following items.

I

Harness or connectors
(The sensor circuit is open or shorted.)

I

A/T fluid temperature sensor

SAT014K

SAT971J

SAT335HB

Diagnostic Trouble Code (DTC) Confirmation
Procedure

NHAT0248

After the repair, perform the following procedure to confirm the
malfunction is eliminated.

WITH CONSULT-II

NHAT0248S01

1)

Start engine.

2)

Select “DATA MONITOR” mode for “A/T” with CONSULT-II.

3)

Drive vehicle under the following conditions:
Selector lever in D, vehicle speed higher than 20 km/h (12
MPH).

WITHOUT CONSULT-II

NHAT0248S02

1)

Start engine.

2)

Drive vehicle under the following conditions:
Selector lever in D, vehicle speed higher than 20 km/h (12
MPH).

3)

Perform self-diagnosis.
Refer

to

TCM

SELF-DIAGNOSTIC

PROCEDURE

(NO

TOOLS), AT-50.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC BATT/FLUID TEMP SEN (A/T FLUID TEMP SENSOR CIRCUIT AND TCM

POWER SOURCE)

On Board Diagnosis Logic

AT-197

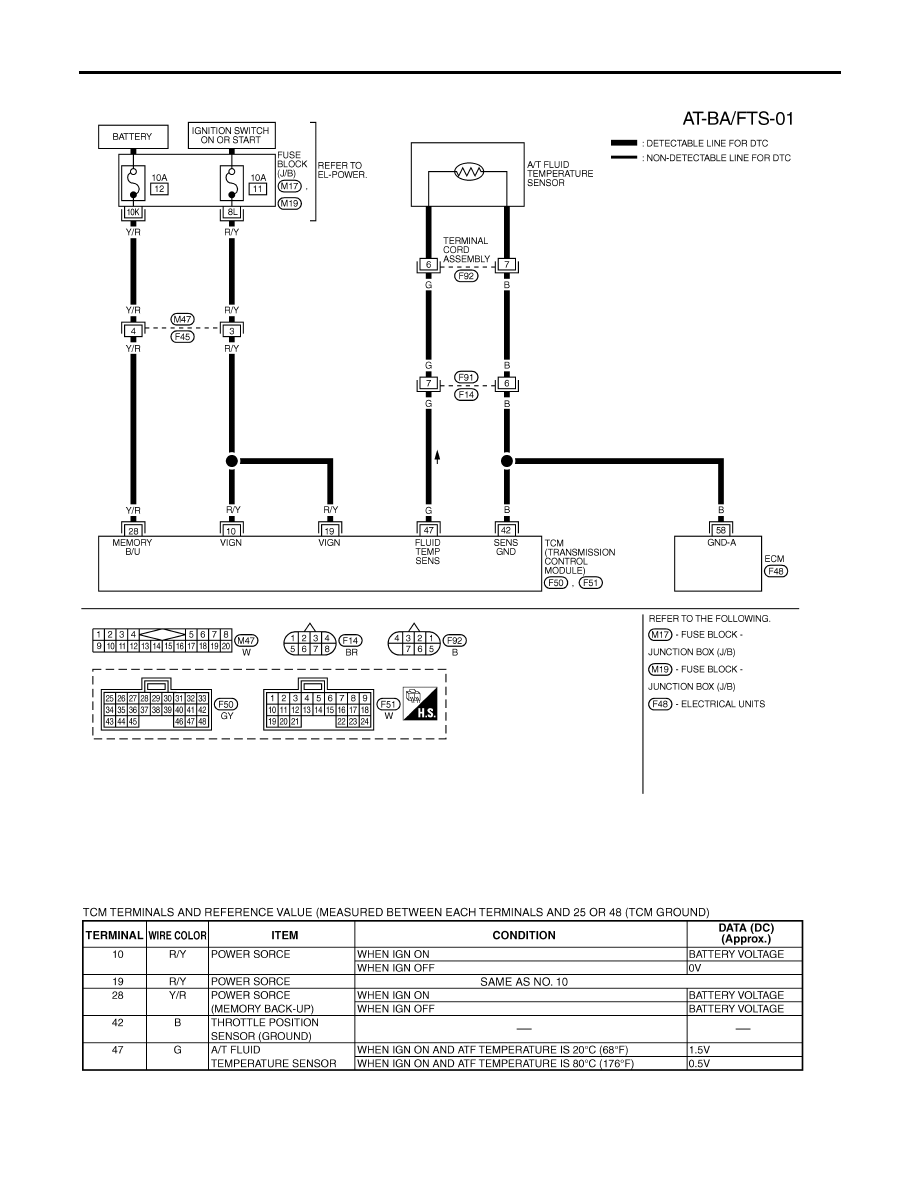

Wiring Diagram — AT — BA/FTS

NHAT0080

MAT819A

SAT312K

DTC BATT/FLUID TEMP SEN (A/T FLUID TEMP SENSOR CIRCUIT AND TCM

POWER SOURCE)

Wiring Diagram — AT — BA/FTS

AT-198

Diagnostic Procedure

NHAT0081

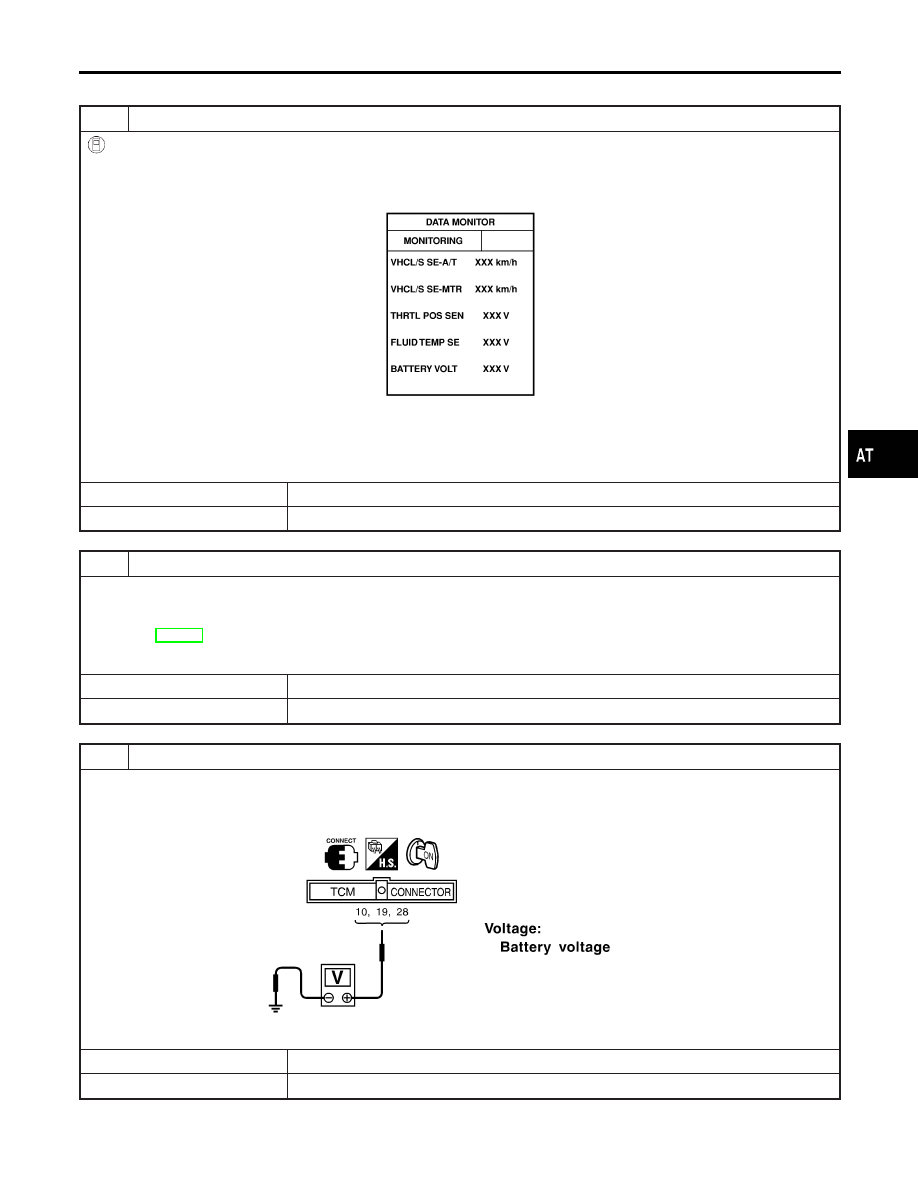

1

CHECK INPUT SIGNAL OF A/T FLUID TEMPERATURE SENSOR (With CONSULT-II)

With CONSULT-II

1. Start engine.
2. Select “TCM INPUT SIGNALS” in “DATA MONITOR” mode for “A/T” with CONSULT-II.
3. Read out the value of “FLUID TEMP SE”.

SAT614J

Voltage:

Cold [20°C (68°F)]

→

Hot [80°C (176°F)]:

Approximately 1.5V

→

0.5V

OK or NG

OK

©

GO TO 9.

NG

©

GO TO 2.

2

DETECT MALFUNCTIONING ITEM

Check the following items:

I

Harness for short or open between TCM, ECM and terminal cord assembly (Main harness)

I

Ground circuit for ECM
Refer to EC-145, “TROUBLE DIAGNOSIS FOR POWER SUPPLY”.

OK or NG

OK

©

GO TO 9.

NG

©

Repair or replace damged parts.

3

CHECK TCM POWER SOURCE STEP 1

1. Turn ignition switch to ON position.

(Do not start engine.)

2. Check voltage between TCM terminals 10, 19, 28 and ground.

SAT611J

OK or NG

OK

©

GO TO 4.

NG

©

GO TO 5.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC BATT/FLUID TEMP SEN (A/T FLUID TEMP SENSOR CIRCUIT AND TCM

POWER SOURCE)

Diagnostic Procedure

AT-199

4

CHECK TCM POWER SOURCE STEP 2

1. Turn ignition switch to OFF position.
2. Check voltage between TCM terminal 28 and ground.

SAT612J

OK or NG

OK

©

GO TO 6.

NG

©

GO TO 5.

5

DETECT MALFUNCTIONING ITEM

Check the following items:

I

Harness for short or open between ignition switch and TCM (Main harness)

I

Ignition switch and fuse
Refer to EL-162, “POWER SUPPLY ROUTING”.

OK or NG

OK

©

GO TO 6.

NG

©

Repair or replace damaged parts.

6

CHECK A/T FLUID TEMPERATURE SENSOR WITH TERMINAL CORD ASSEMBLY

1. Turn ignition switch to OFF position.
2. Disconnect terminal cord assembly connector in engine compartment.
3. Check resistance between terminals 6 and 7 when A/T is cold.

SAT616J

4. Reinstall any part removed.

OK or NG

OK (without CONSULT-
II)

©

GO TO 8.

NG

©

GO TO 7.
