7

DETECT MALFUNCTIONING ITEM

1. Remove oil pan. Refer to AT-280.
2. Check the following items:

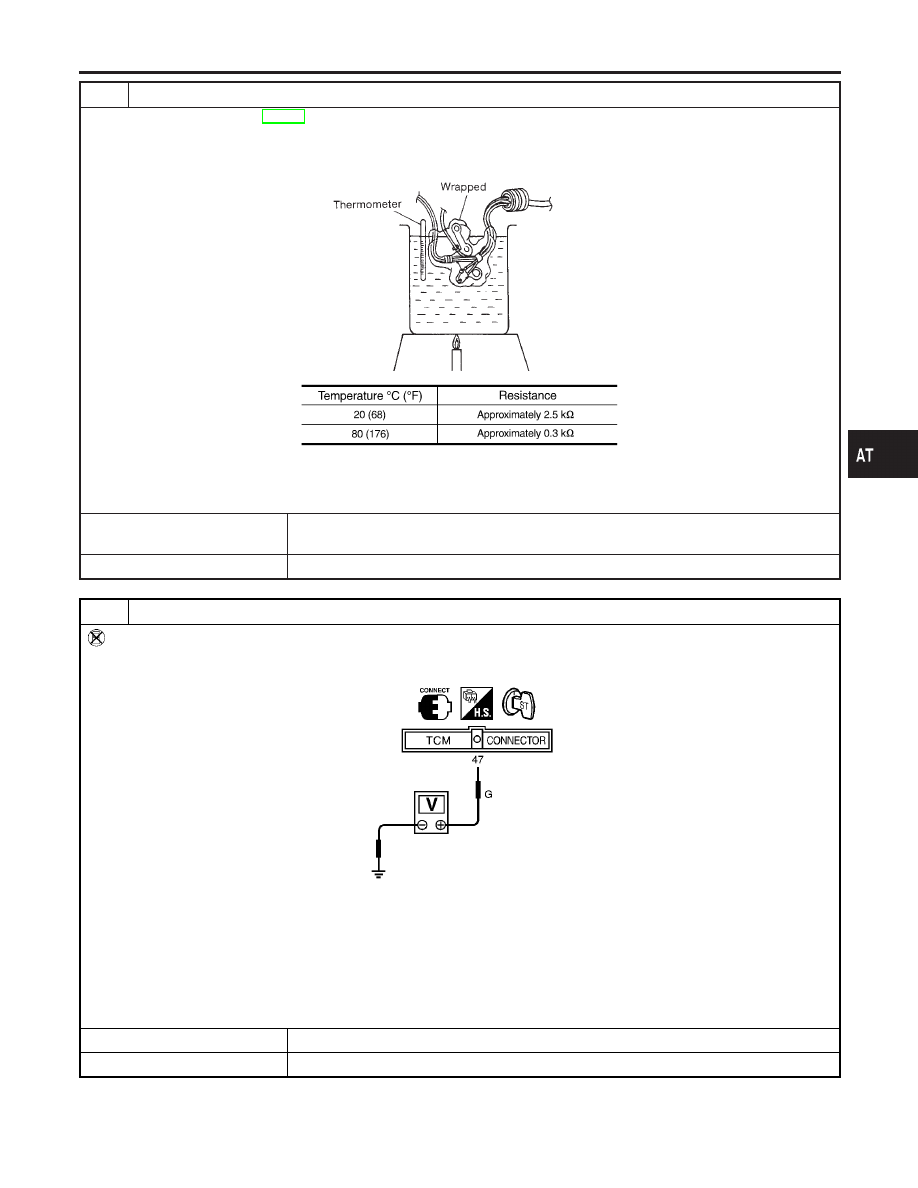

I

A/T fluid temperature sensor

i. Check resistance between two terminals while changing temperature as shown below.

SAT298F

MTBL0210

I

Harness of terminal cord assembly for short or open

OK or NG

OK (without CONSULT-
II)

©

GO TO 8.

NG

©

Repair or replace damaged parts.

8

CHECK INPUT SIGNAL OF A/T FLUID TEMPERATURE SENSOR (Without CONSULT-II)

Without CONSULT-II

1. Start engine.
2. Check voltage between TCM terminal 47 and ground while warming up A/T.

SAT354J

Voltage:

Cold [20°C (68°F)]

→

Hot [80°C (176°F)]:

Approximately 1.5V

→

0.5V

3. Turn ignition switch to OFF position.
4. Disconnect TCM harness connector.
5. Check resistance between terminal 42 and ground. Refer to wiring diagram — AT — BA/FTS.

Continuity should exist.

OK or NG

OK

©

GO TO 10.

NG

©

GO TO 9.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC BATT/FLUID TEMP SEN (A/T FLUID TEMP SENSOR CIRCUIT AND TCM

POWER SOURCE)

Diagnostic Procedure (Cont’d)

AT-201

9

DETECT MALFUNCTIONING ITEM

Check the following items:

I

Harness for short or open between TCM, ECM and terminal cord assembly (Main harness)

I

Ground circuit for ECM
Refer to EC-145, “TROUBLE DIAGNOSIS FOR POWER SUPPLY”.

OK or NG

OK

©

GO TO 10.

NG

©

Repair or replace damaged parts.

10

CHECK DTC

Perform Diagnostic Trouble Code (DTC) confirmation procedure, AT-197.

OK or NG

OK

©

INSPECTION END

NG

©

GO TO 11.

11

CHECK TCM INSPECTION

1. Perform TCM input/output signal inspection.
2. If NG, recheck TCM pin terminals for damage or loose connection with harness connector.

OK or NG

OK

©

INSPECTION END

NG

©

Repair or replace damaged parts.

DTC BATT/FLUID TEMP SEN (A/T FLUID TEMP SENSOR CIRCUIT AND TCM

POWER SOURCE)

Diagnostic Procedure (Cont’d)

AT-202

SAT639J

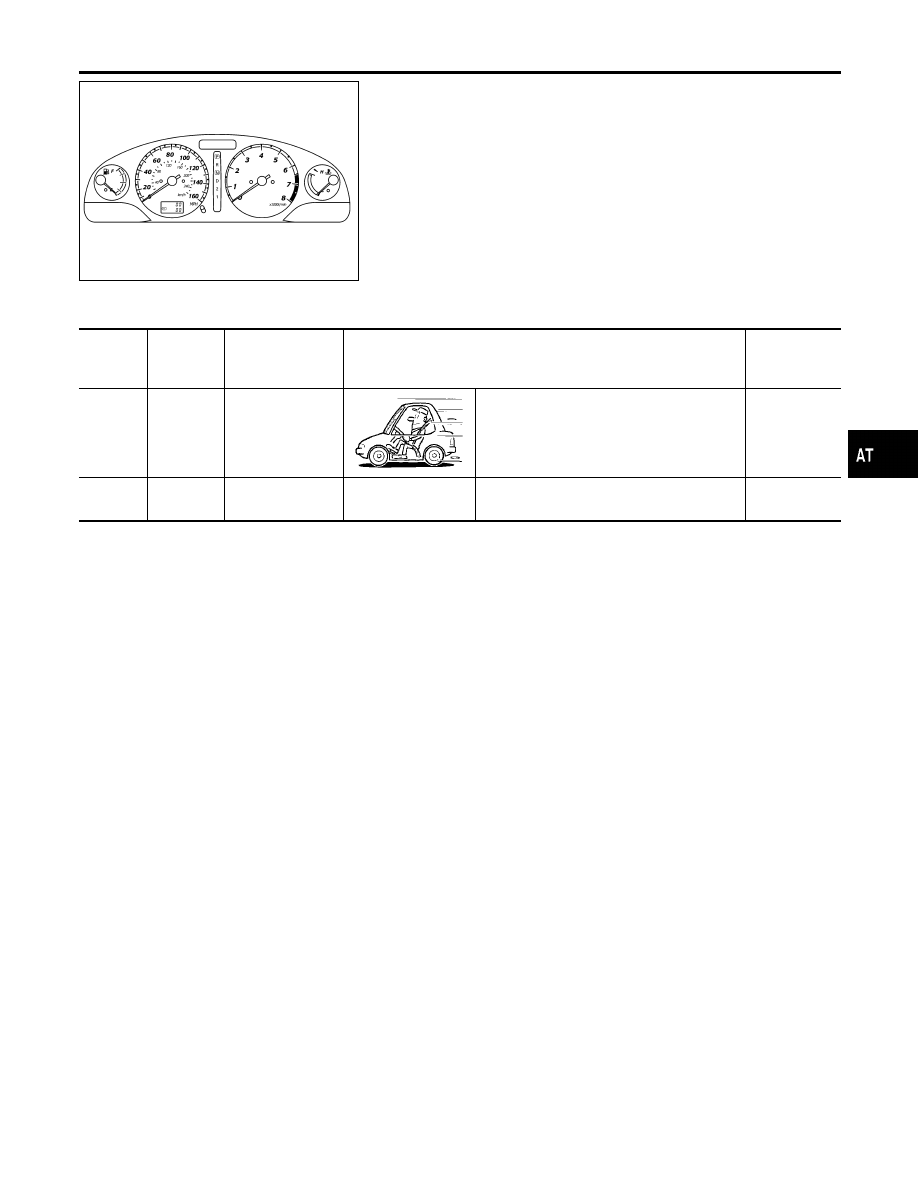

Description

NHAT0082

The vehicle speed sensor·MTR is built into the speedometer
assembly. The sensor functions as an auxiliary device to the revo-
lution sensor when it is malfunctioning. The TCM will then use a
signal sent from the vehicle speed sensor·MTR.

TCM TERMINALS AND REFERENCE VALUE

NHAT0082S01

Remarks: Specification data are reference values.

Terminal

No.

Wire color

Item

Condition

Judgement

standard

(Approx.)

40

PU/R

Vehicle speed sen-
sor

When moving vehicle at 2 to 3 km/h (1 to 2
MPH) for 1 m (3 ft) or more.

Voltage varies
between less
than 1V and
more than
4.5V

42

B

Throttle position
sensor (Ground)

—

—

—

On Board Diagnosis Logic

NHAT0249

Diagnostic trouble code VHCL SPEED SEN·MTR with CONSULT-II
or 2nd judgement flicker without CONSULT-II is detected when
TCM does not receive the proper voltage signal from the sensor.

Possible Cause

NHAT0250

Check the following items.

I

Harness or connectors
(The sensor circuit is open or shorted.)

I

Vehicle speed sensor

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC VEHICLE SPEED SENSOR·MTR

Description

AT-203

SAT014K

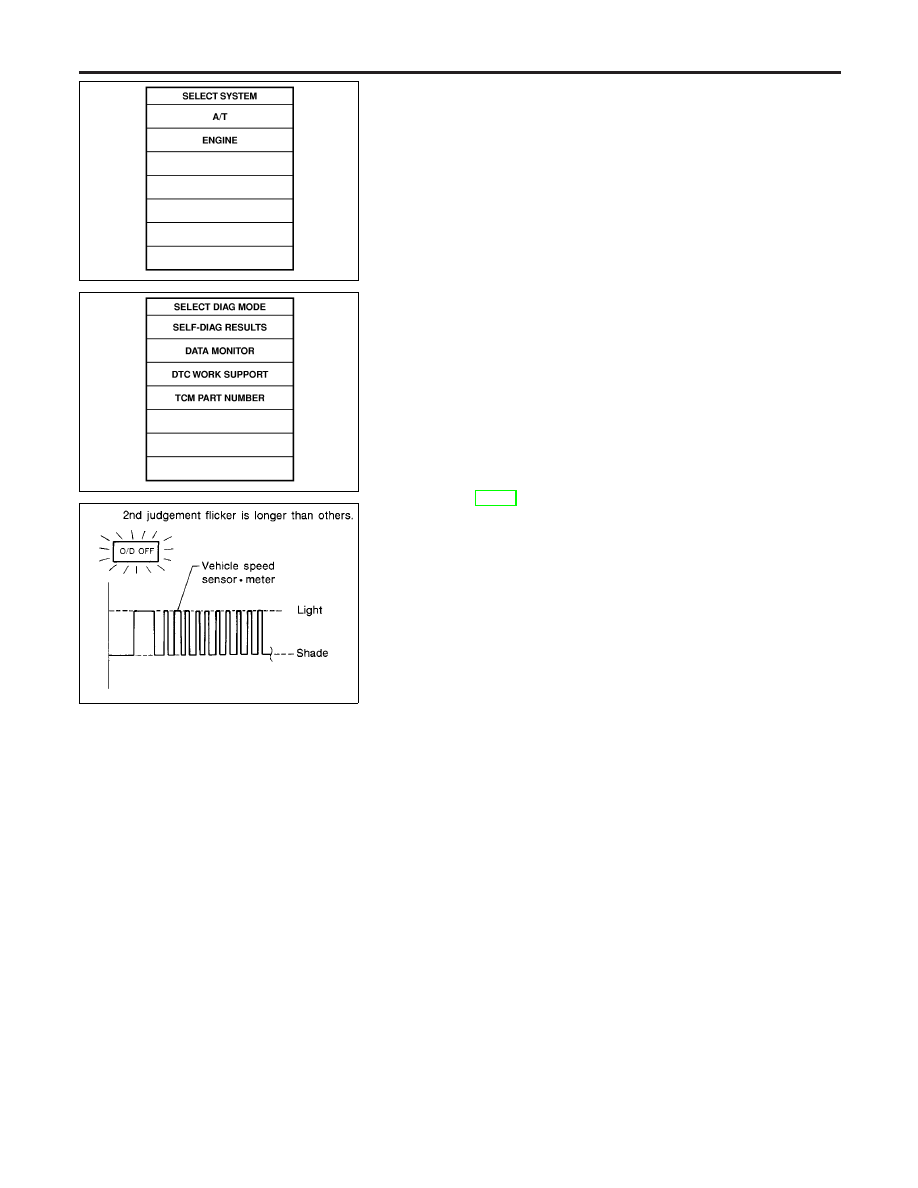

Diagnostic Trouble Code (DTC) Confirmation
Procedure

NHAT0251

SAT971J

SAT329H

CAUTION:

I

Always drive vehicle at a safe speed.

I

If conducting this “DTC Confirmation Procedure” again,
always turn ignition switch OFF and wait at least 5 sec-
onds before continuing.

After the repair, perform the following procedure to confirm the
malfunction is eliminated.

WITH CONSULT-II

NHAT0251S01

1)

Turn ignition switch ON and select “DATA MONITOR” mode for
“A/T” with CONSULT-II.

2)

Start engine and accelerate vehicle from 0 to 25 km/h (0 to 16
MPH).

WITHOUT CONSULT-II

NHAT0251S02

1)

Start engine.

2)

Drive vehicle under the following conditions:
Selector lever in D and vehicle speed higher than 25 km/h (16
MPH).

3)

Perform self-diagnosis.
Refer

to

TCM

SELF-DIAGNOSTIC

PROCEDURE

(NO

TOOLS), AT-50.

DTC VEHICLE SPEED SENSOR·MTR

Diagnostic Trouble Code (DTC) Confirmation Procedure

AT-204
