Infiniti I30 (A33). Manual - part 49

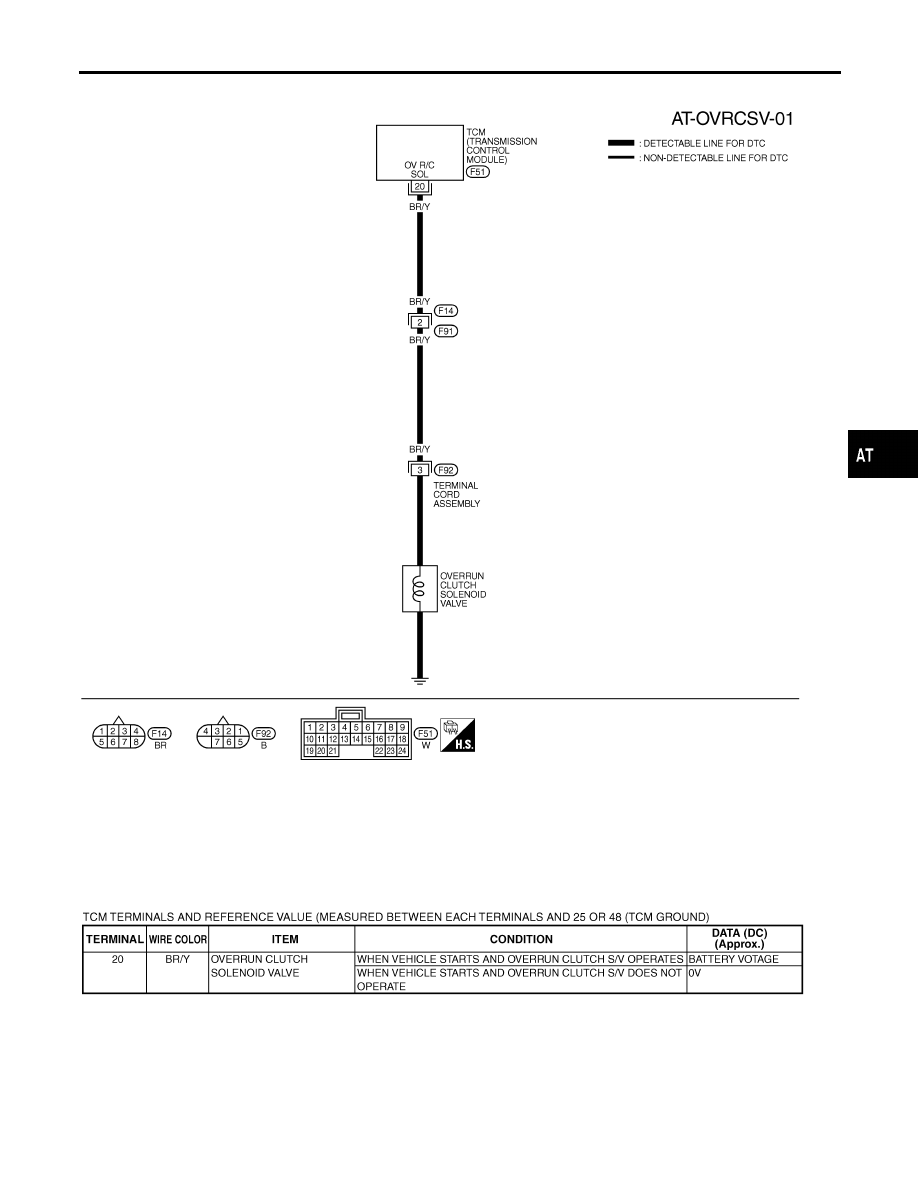

Wiring Diagram — AT — OVRCSV

NHAT0077

MAT818A

SAT311K

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P1760 OVERRUN CLUTCH SOLENOID VALVE

Wiring Diagram — AT — OVRCSV

AT-193

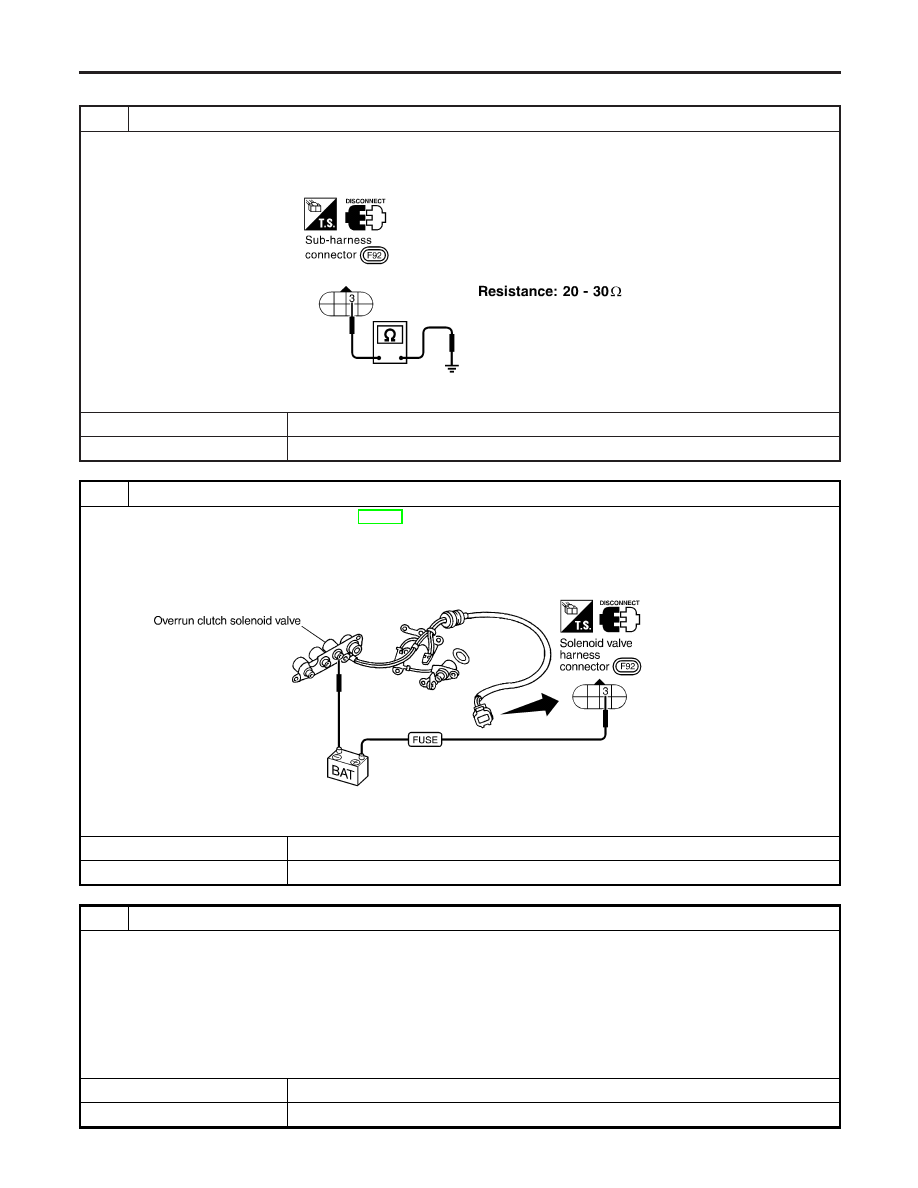

Diagnostic Procedure

NHAT0078

1

CHECK VLAVE RESISTANCE

1. Turn ignition switch to OFF position.
2. Disconnect terminal cord assembly connector in engine compartment.
3. Check resistance between terminal 3 and ground.

SAT637JB

OK or NG

OK

©

GO TO 3.

NG

©

GO TO 2.

2

CHECK VALVE OPERATION

1. Remove control valve assembly. Refer to AT-280.
2. Check the following items:

I

Overrun clutch solenoid valve

I

Operation check

i. Check solenoid valve by listening for its operating sound while applying battey voltage to the terminal and ground.

SAT638J

I

Harness of terminal cord assembly for short or open

OK or NG

OK

©

GO TO 3.

NG

©

Repair or replace damaged parts.

3

CHECK POWER SOURCE CIRCUIT

1. Turn ignition switch to OFF position.
2. Disconnect TCM harness connector.
3. Check continuity between sub-harness connector terminal 3 and TCM harness connector terminal 20. Refer to wiring

diagram — AT — OVRCVS.

Continuity should exist.

If OK, check harness for short to ground and short to power.

4. Reinstall any part removed.

OK or NG

OK

©

GO TO 4.

NG

©

Repair open circuit or short to ground or short to power in harness or connectors.

DTC P1760 OVERRUN CLUTCH SOLENOID VALVE

Diagnostic Procedure

AT-194

4

CHECK DTC

Perform Diagnostic Trouble Code (DTC) confirmation procedure, AT-192.

OK or NG

OK

©

INSPECTION END

NG

©

GO TO 5.

5

CHECK TCM INSPECTION

1. Perform TCM input/output signal inspection.
2. If NG, recheck TCM pin terminals for damage or loose connection with harness connector.

OK or NG

OK

©

INSPECTION END

NG

©

Repair or replace damaged parts.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P1760 OVERRUN CLUTCH SOLENOID VALVE

Diagnostic Procedure (Cont’d)

AT-195

SAT283HB

SAT021J

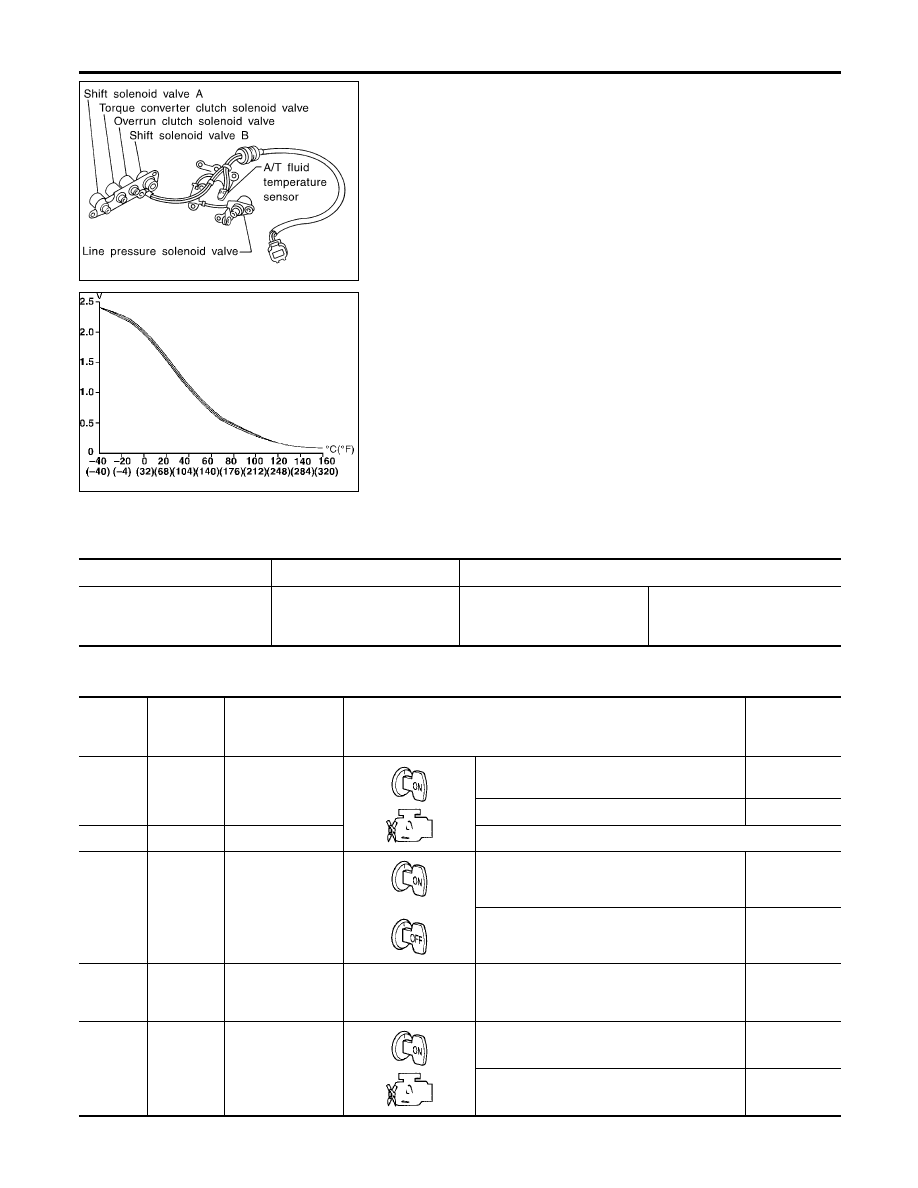

Description

NHAT0079

The A/T fluid temperature sensor detects the A/T fluid temperature
and sends a signal to the TCM.

CONSULT-II REFERENCE VALUE IN DATA MONITOR
MODE

NHAT0079S01

Remarks: Specification data are reference values.

Monitor item

Condition

Specification (Approximately)

A/T fluid temperature
sensor

Cold [20°C (68°F)]

"

Hot [80°C (176°F)]

1.5V

"

0.5V

2.5 k

Ω

"

0.3 k

Ω

TCM TERMINALS AND REFERENCE VALUE

NHAT0079S02

Remarks: Specification data are reference values.

Terminal

No.

Wire color

Item

Condition

Judgement

standard

(Approx.)

10

R/Y

Power source

When turning ignition switch to ON.

Battery volt-
age

When turning ignition switch to OFF.

0V

19

R/Y

Power source

Same as No. 10

28

Y/R

Power source
(Memory back-up)

or

When turning ignition switch to OFF.

Battery volt-
age

When turning ignition switch to ON.

Battery volt-
age

42

B

Throttle position
sensor
(Ground)

—

—

—

47

G

A/T fluid tempera-
ture sensor

When ATF temperature is 20°C (68°F).

1.5V

When ATF temperature is 80°C (176°F).

0.5V

DTC BATT/FLUID TEMP SEN (A/T FLUID TEMP SENSOR CIRCUIT AND TCM

POWER SOURCE)

Description

AT-196
