6

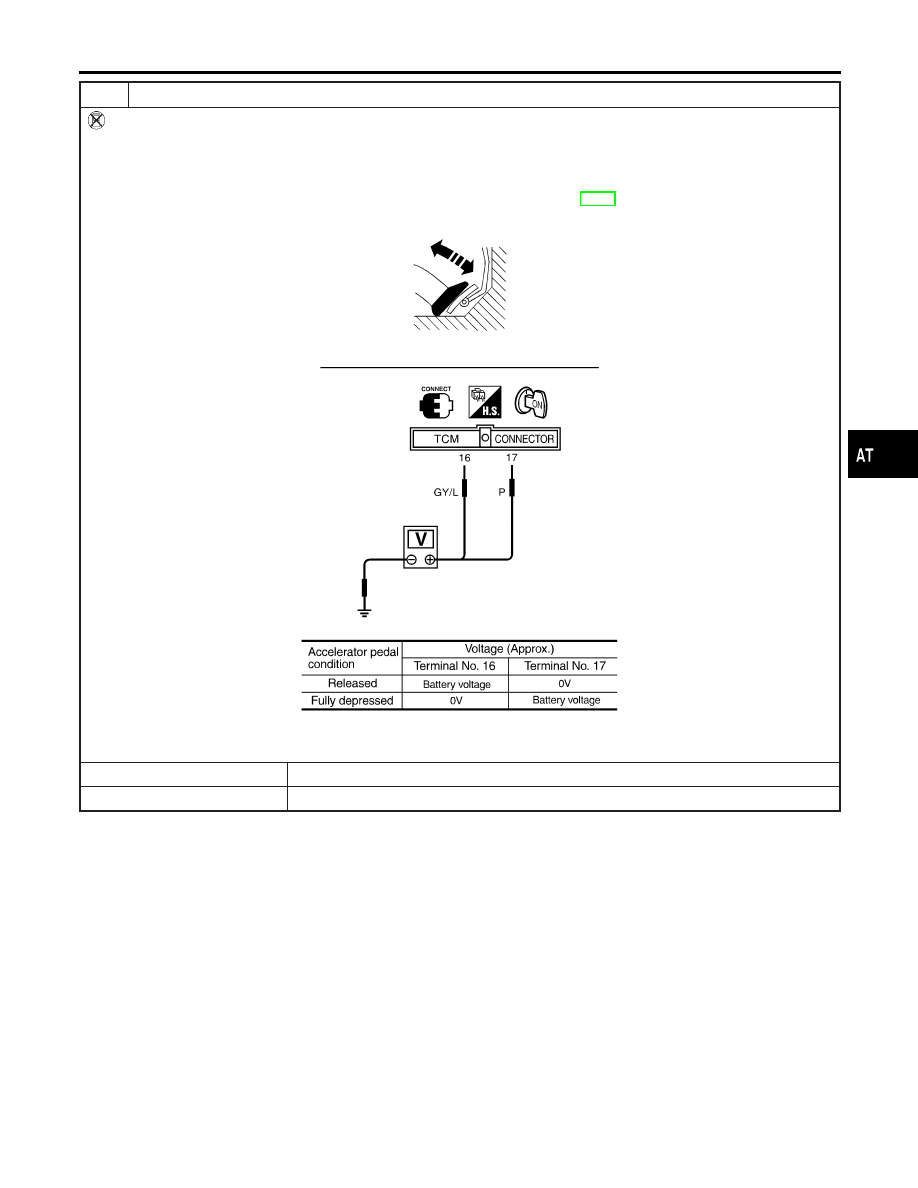

CHECK THROTTLE POSITION SWITCH CIRCUIT (Without CONSULT-II)

Without CONSULT-II

1. Turn ignition switch to ON position.

(Do not start engine.)

2. Check voltage between TCM terminals 16, 17 and ground while depressing, and releasing accelerator pedal slowly.

(After warming up engine)
[Refer to “Preparation”, “TCM SELF-DIAGNOSTIC PROCEDURE (No Tools)”, AT-50].

SAT350JA

MTBL0583

OK or NG

OK

©

GO TO 8.

NG

©

GO TO 7.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P1705 THROTTLE POSITION SENSOR

Diagnostic Procedure (Cont’d)

AT-189

7

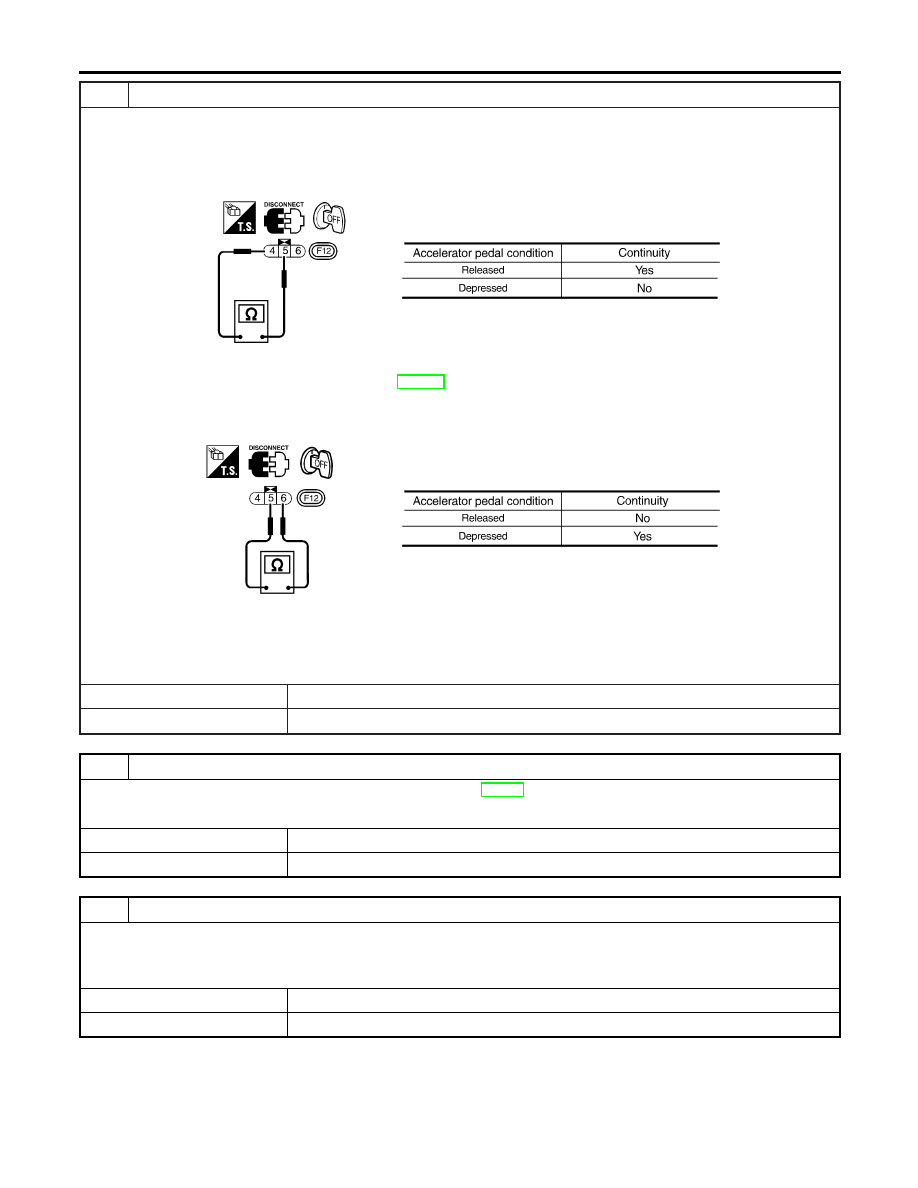

DETECT MALFUNCTIONING ITEM

Check the following items:

I

Throttle position switch.

a. Closed throttle position switch (idle position)
i. Check continuity between terminals 4 and 5.

SAT634J

ii. To adjust closed throttle position switch, refer to EC-109, “Basic Inspection”.
b. Wide open throttle position switch
i. Check continuity between terminals 5 and 6.

SAT635J

I

Harness for short or open between ignition switch and throttle position switch (Main harness)

I

Harness for short or open between throttle position switch and TCM (Main harness)

OK or NG

OK

©

GO TO 8.

NG

©

Repair or replace damaged parts.

8

CHECK DTC

Perform Diagnostic Trouble Code (DTC) confirmation procedure, AT-184.

OK or NG

OK

©

INSPECTION END

NG

©

GO TO 9.

9

CHECK TCM INSPECTION

1. Perform TCM input/output signal inspection.
2. If NG, recheck TCM pin terminals for damage or loose connection with harness connector.

OK or NG

OK

©

INSPECTION END

NG

©

Repair or replace damaged parts.

DTC P1705 THROTTLE POSITION SENSOR

Diagnostic Procedure (Cont’d)

AT-190

SAT283HB

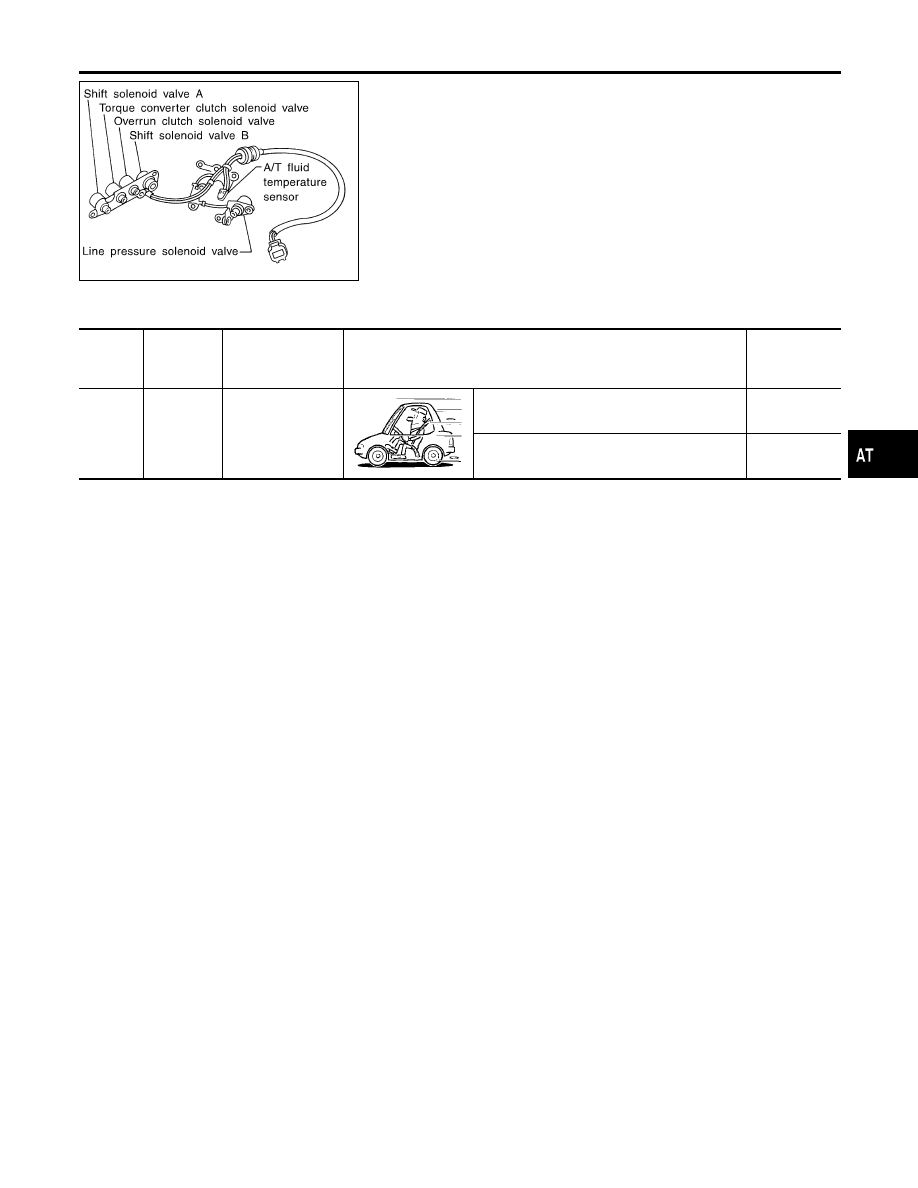

Description

NHAT0076

The overrun clutch solenoid valve is activated by the TCM in
response to signals sent from the park/neutral position (PNP)
switch, overdrive control switch, vehicle speed and throttle position
sensors. The overrun clutch operation will then be controlled.

TCM TERMINALS AND REFERENCE VALUE

NHAT0076S01

Remarks: Specification data are reference values.

Terminal

No.

Wire color

Item

Condition

Judgement

standard

(Approx.)

20

BR/Y

Overrun clutch
solenoid valve

When overrun clutch solenoid valve operates.

Battery volt-
age

When overrun clutch solenoid valve does not
operate.

0V

On Board Diagnosis Logic

NHAT0243

Diagnostic trouble code O/R CLTCH SOL/CIRC with CONSULT-II
or P1760 without CONSULT-II is detected when TCM detects an
improper voltage drop when it tries to operate the solenoid valve.

Possible Cause

NHAT0244

Check the following items.

I

Harness or connectors
(The solenoid circuit is open or shorted.)

I

Overrun clutch solenoid valve

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P1760 OVERRUN CLUTCH SOLENOID VALVE

Description

AT-191

SAT014K

SEF949Y

Diagnostic Trouble Code (DTC) Confirmation
Procedure

NHAT0245

CAUTION:

Always drive vehicle at a safe speed.
NOTE:
If “DIAGNOSTIC TROUBLE CODE CONFIRMATION PROCE-
DURE” has been previously conducted, always turn ignition switch
OFF and wait at least 5 seconds before conducting the next test.
TESTING CONDITION:
Always drive vehicle on a level road to improve accuracy of
test.
After the repair, perform the following procedure to confirm the
malfunction is eliminated.

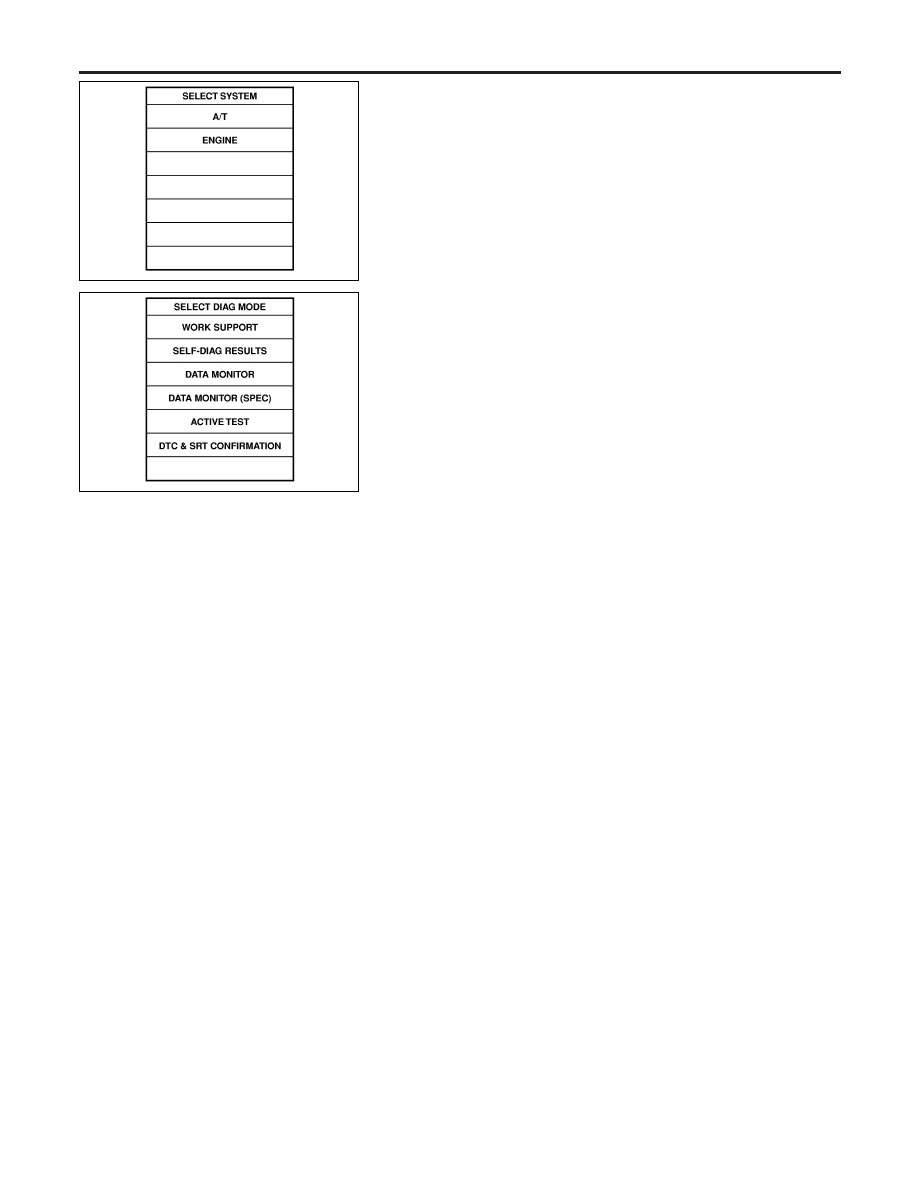

WITH CONSULT-II

NHAT0245S01

1)

Turn ignition switch ON and select “DATA MONITOR” mode for
“ENGINE” with CONSULT-II.

2)

Start engine.

3)

Accelerate vehicle to a speed of more than 10 km/h (6 MPH)
with D position (O/D ON).

4)

Release accelerator pedal completely with D position (O/D
OFF).

WITH GST

NHAT0245S02

Follow the procedure “With CONSULT-II”.

DTC P1760 OVERRUN CLUTCH SOLENOID VALVE

Diagnostic Trouble Code (DTC) Confirmation Procedure

AT-192
