4

CHECK DTC

Perform Diagnostic Trouble Code (DTC) confirmation procedure, AT-178.

OK or NG

OK

©

INSPECTION END

NG

©

GO TO 5.

5

CHECK TCM INSPECTION

1. Perform TCM input/output signal inspection.
2. If NG, recheck TCM pin terminals for damage or loose connection with harness connector.

OK or NG

OK

©

INSPECTION END

NG

©

Repair or replace damaged parts.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0755 SHIFT SOLENOID VALVE B

Diagnostic Procedure (Cont’d)

AT-181

SAT289K

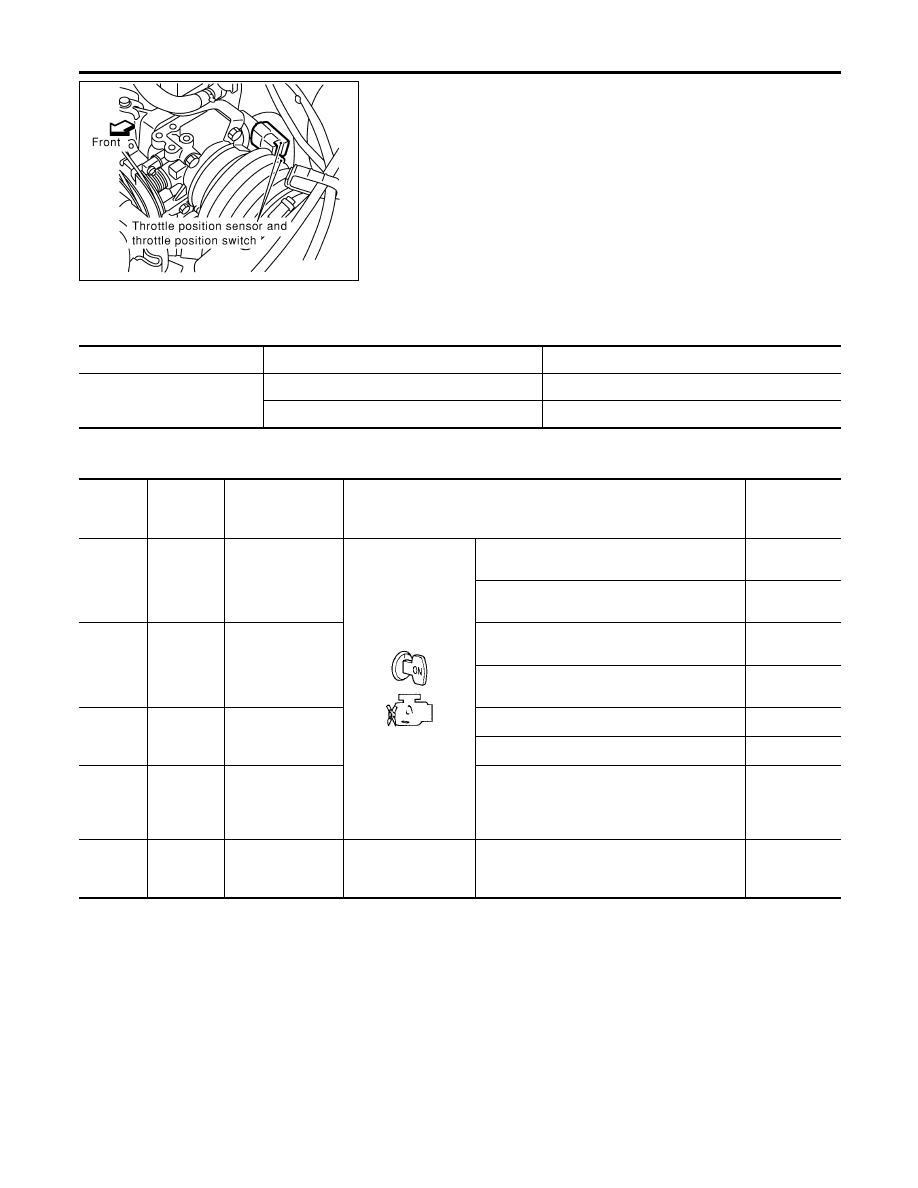

Description

NHAT0073

I

Throttle position sensor
The throttle position sensor detects the throttle valve position
and sends a signal to the TCM.

I

Throttle position switch
Consists of a wide open throttle position switch and a closed
throttle position switch.
The wide open throttle position switch sends a signal to the
TCM when the throttle valve is open at least 1/2 of the full
throttle position. The closed throttle position switch sends a
signal to the TCM when the throttle valve is fully closed.

CONSULT-II REFERENCE VALUE IN DATA MONITOR
MODE

NHAT0073S01

Remarks: Specification data are reference values.

Monitor item

Condition

Specification

Throttle position sensor

Fully-closed throttle

Approximately 0.5V

Fully-open throttle

Approximately 4V

TCM TERMINALS AND REFERENCE VALUE

NHAT0073S02

Remarks: Specification data are reference values.

Terminal

No.

Wire color

Item

Condition

Judgement

standard

(Approx.)

16

GY/L

Closed throttle
position switch
(in throttle position
switch)

When releasing accelerator pedal after
warming up engine.

Battery volt-
age

When depressing accelerator pedal after
warming up engine.

0V

17

P

Wide open throttle
position switch
(in throttle position
switch)

When depressing accelerator pedal more
than half-way after warming up engine.

Battery volt-
age

When releasing accelerator pedal after
warming up engine.

0V

32

R

Throttle position
sensor
(Power source)

Ignition switch ON.

4.5 - 5.5V

Ignition switch OFF.

0V

41

W

Throttle position
sensor

When depressing accelerator pedal slowly
after warming up engine.
(Voltage rises gradually in response to
throttle position.)

Fully-closed
throttle: 0.5V
Fully-open
throttle: 4V

42

B

Throttle position
sensor
(Ground)

—

—

—

DTC P1705 THROTTLE POSITION SENSOR

Description

AT-182

On Board Diagnosis Logic

=NHAT0240

Diagnostic trouble code TP SEN/CIRC A/T with CONSULT-II or
P1705 without CONSULT-II is detected when TCM receives an
excessively low or high voltage from the sensor.

Possible Cause

NHAT0241

Check the following items.

I

Harness or connectors
(The sensor circuit is open or shorted.)

I

Throttle position sensor

I

Throttle position switch

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P1705 THROTTLE POSITION SENSOR

On Board Diagnosis Logic

AT-183

SAT014K

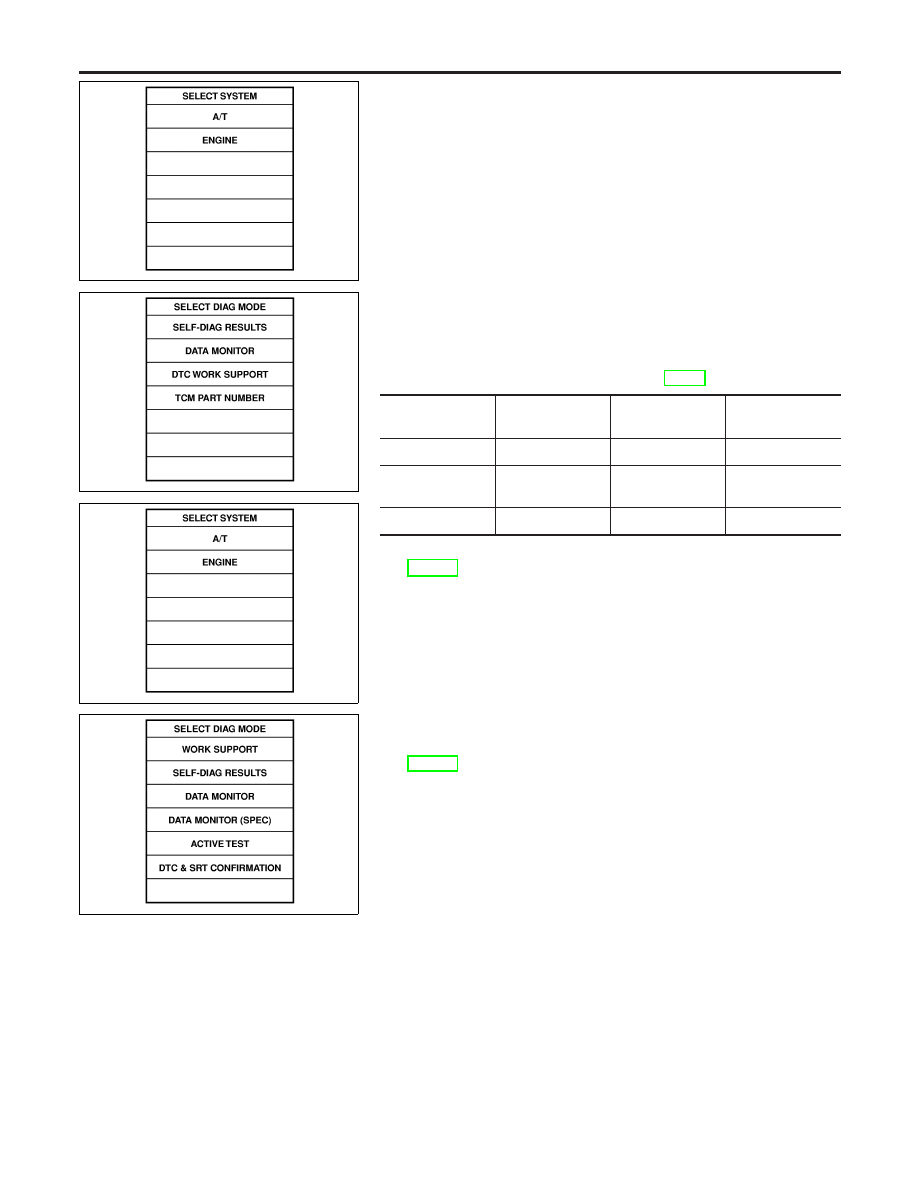

Diagnostic Trouble Code (DTC) Confirmation
Procedure

SAT971J

SAT014K

SEF949Y

NHAT0242

CAUTION:

Always drive vehicle at a safe speed.
NOTE:
If “DTC Confirmation Procedure” has been previously conducted,
always turn ignition switch OFF and wait at least 5 seconds before
conducting the next test.
After the repair, perform the following procedure to confirm the
malfunction is eliminated.

WITH CONSULT-II

NHAT0242S01

1)

Turn ignition switch ON and select “DATA MONITOR” mode for
“A/T” with CONSULT-II.

2)

Apply vacuum to the throttle opener, then check the following.
Refer to steps 1 and 2 of “Preparation”, “TCM SELF-DIAG-
NOSTIC PROCEDURE (No Tools)”, AT-50.

Accelerator pedal

condition

THRTL POS SEN

CLOSED THL/SW

W/O THRL/P·SW

Fully released

Less than 4.7V

ON

OFF

Partially

depressed

0.1 - 4.6V

OFF

OFF

Fully depressed

1.9 - 4.6V

OFF

ON

If the check result is NG, go to “DIAGNOSTIC PROCEDURE”,
AT-186.
If the check result is OK, go to following step.

3)

Turn ignition switch ON and select “DATA MONITOR” mode for
“ENGINE” with CONSULT-II.

4)

Start engine and maintain the following conditions for at least
3 consecutive seconds. Then release accelerator pedal com-
pletely.
VHCL SPEED SE: 10 km/h (6 MPH) or more
THRTL POS SEN: Approximately 3V or less
Selector lever: D position (O/D ON)
If the check result is NG, go to “DIAGNOSTIC PROCEDURE”,
AT-186.
If the check result is OK, go to following step.

5)

Maintain the following conditions for at least 3 consecutive
seconds. Then release accelerator pedal completely.
VHCL SPEED SE: 10 km/h (6 MPH) or more
Accelerator pedal: Wide open throttle
Selector lever: D position (O/D ON)

WITH GST

NHAT0242S02

Follow the procedure “With CONSULT-II”.

DTC P1705 THROTTLE POSITION SENSOR

Diagnostic Trouble Code (DTC) Confirmation Procedure
