Infiniti I30 (A33). Manual - part 45

SAT283HB

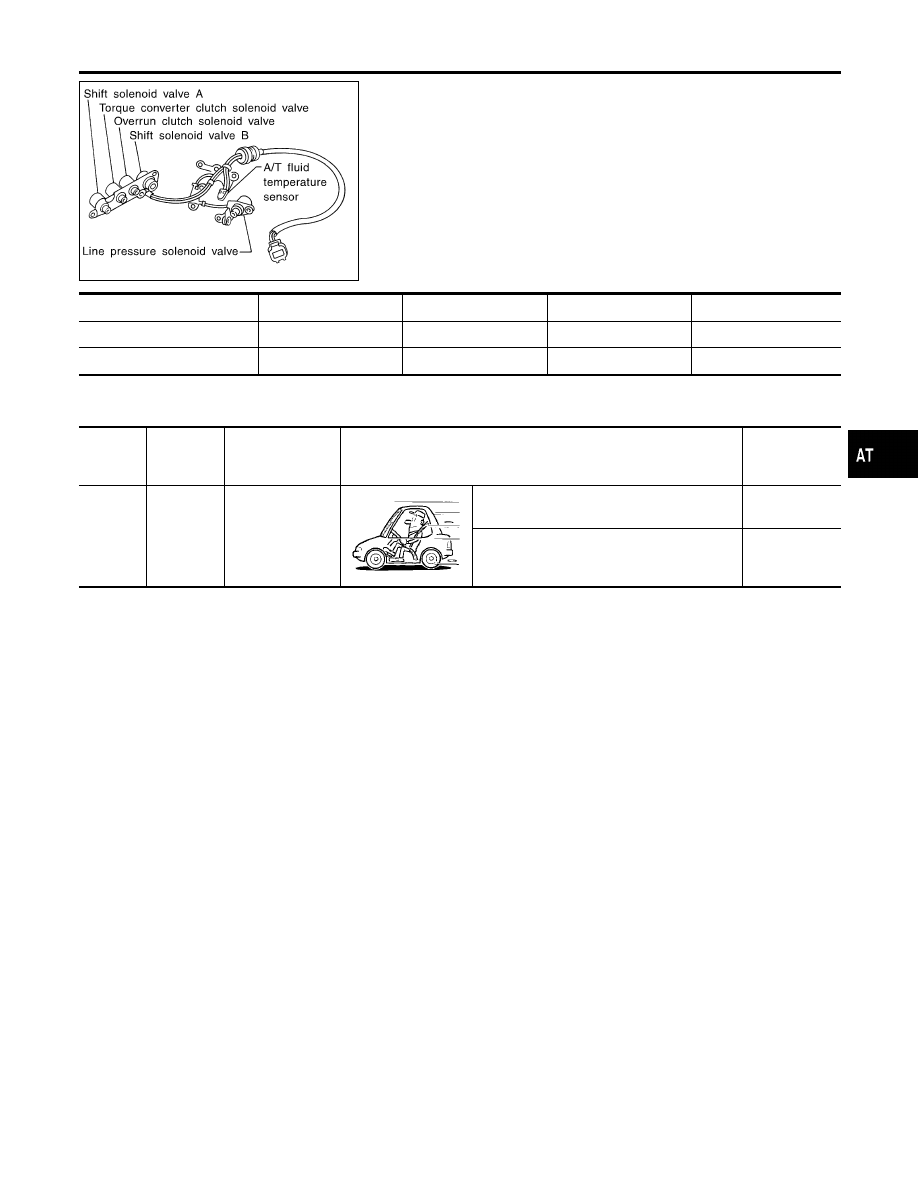

Description

NHAT0070

Shift solenoid valves A and B are turned ON or OFF” by the TCM
in response to signals sent from the park/neutral position (PNP)
switch, vehicle speed and throttle position sensors. Gears will then
be shifted to the optimum position.

Gear position

1

2

3

4

Shift solenoid valve A

ON (Closed)

OFF (Open)

OFF (Open)

ON (Closed)

Shift solenoid valve B

ON (Closed)

ON (Closed)

OFF (Open)

OFF (Open)

TCM TERMINALS AND REFERENCE VALUE

NHAT0070S01

Remarks: Specification data are reference values.

Terminal

No.

Wire color

Item

Condition

Judgement

standard

(Approx.)

12

LG/B

Shift solenoid
valve B

When shift solenoid valve B operates.
(When driving in D

1

or D

2

.)

Battery volt-
age

When shift solenoid valve B does not oper-
ate.
(When driving in D

3

or D

4

.)

0V

On Board Diagnosis Logic

NHAT0237

Diagnostic trouble code SFT SOL B/CIRC with CONSULT-II or
P0755 without CONSULT-II is detected when TCM detects an
improper voltage drop when it tries to operate the solenoid valve.

Possible Cause

NHAT0239

Check the following items.

I

Harness or connectors
(The solenoid circuit is open or shorted.)

I

Shift solenoid valve B

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0755 SHIFT SOLENOID VALVE B

Description

AT-177

SAT014K

SEF949Y

Diagnostic Trouble Code (DTC) Confirmation
Procedure

NHAT0238

CAUTION:

Always drive vehicle at a safe speed.
NOTE:
If “DTC Confirmation Procedure” has been previously conducted,
always turn ignition switch OFF and wait at least 5 seconds before
conducting the next test.
After the repair, perform the following procedure to confirm the
malfunction is eliminated.

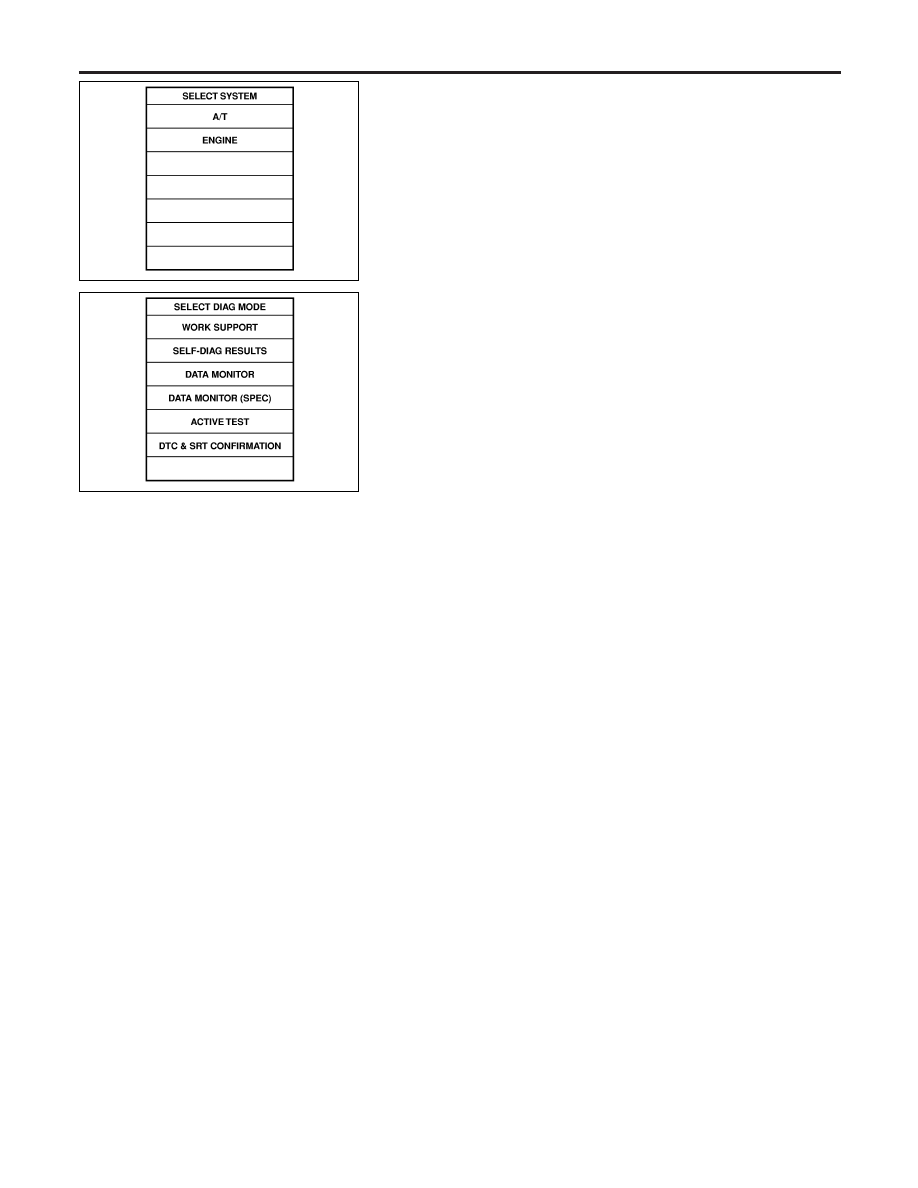

WITH CONSULT-II

NHAT0238S01

1)

Turn ignition switch ON and select “DATA MONITOR” mode for
“ENGINE” with CONSULT-II.

2)

Start engine.

3)

Drive vehicle in D position and allow the transmission to shift
1

,

2

,

3 (“GEAR”).

WITH GST

NHAT0238S02

Follow the procedure “With CONSULT-II”.

DTC P0755 SHIFT SOLENOID VALVE B

Diagnostic Trouble Code (DTC) Confirmation Procedure

AT-178

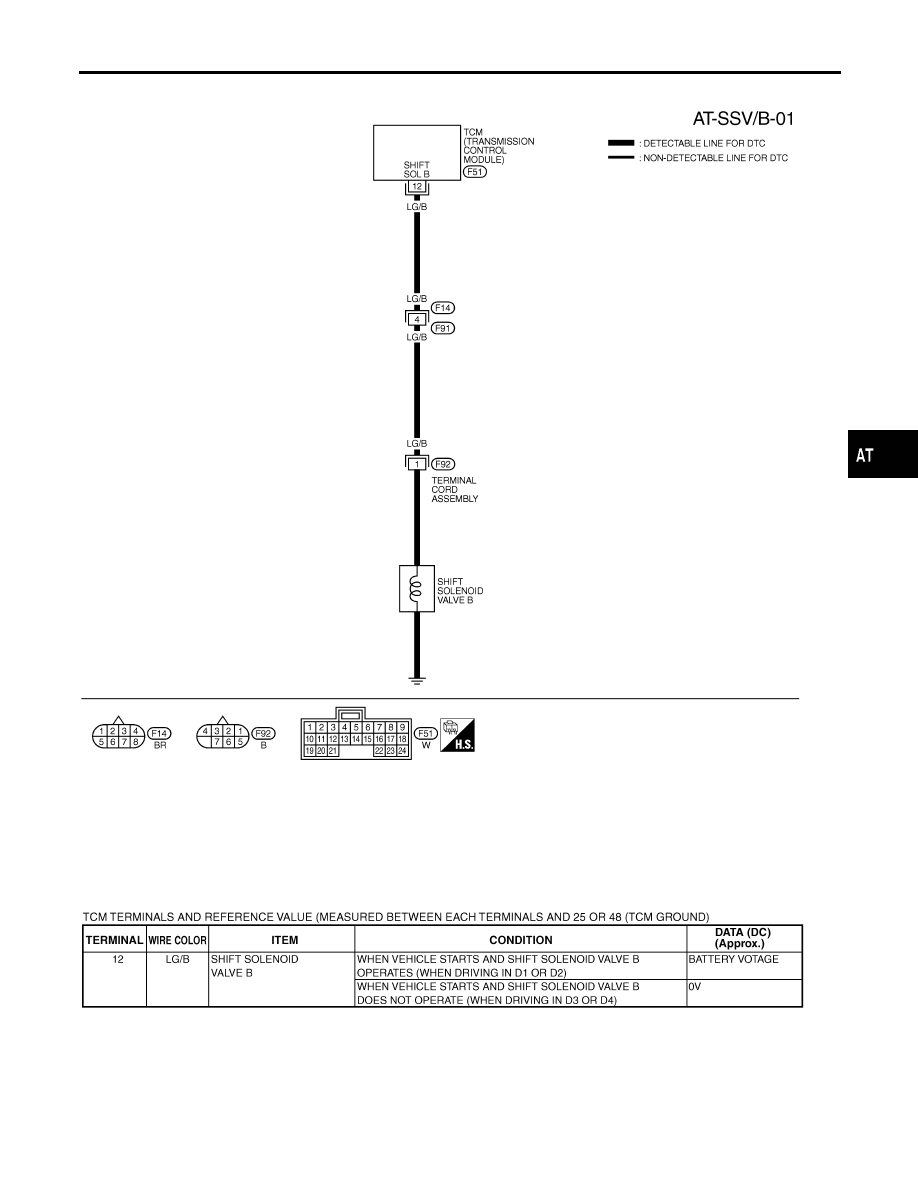

Wiring Diagram — AT — SSV/B

NHAT0071

MAT816A

SAT309K

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0755 SHIFT SOLENOID VALVE B

Wiring Diagram — AT — SSV/B

AT-179

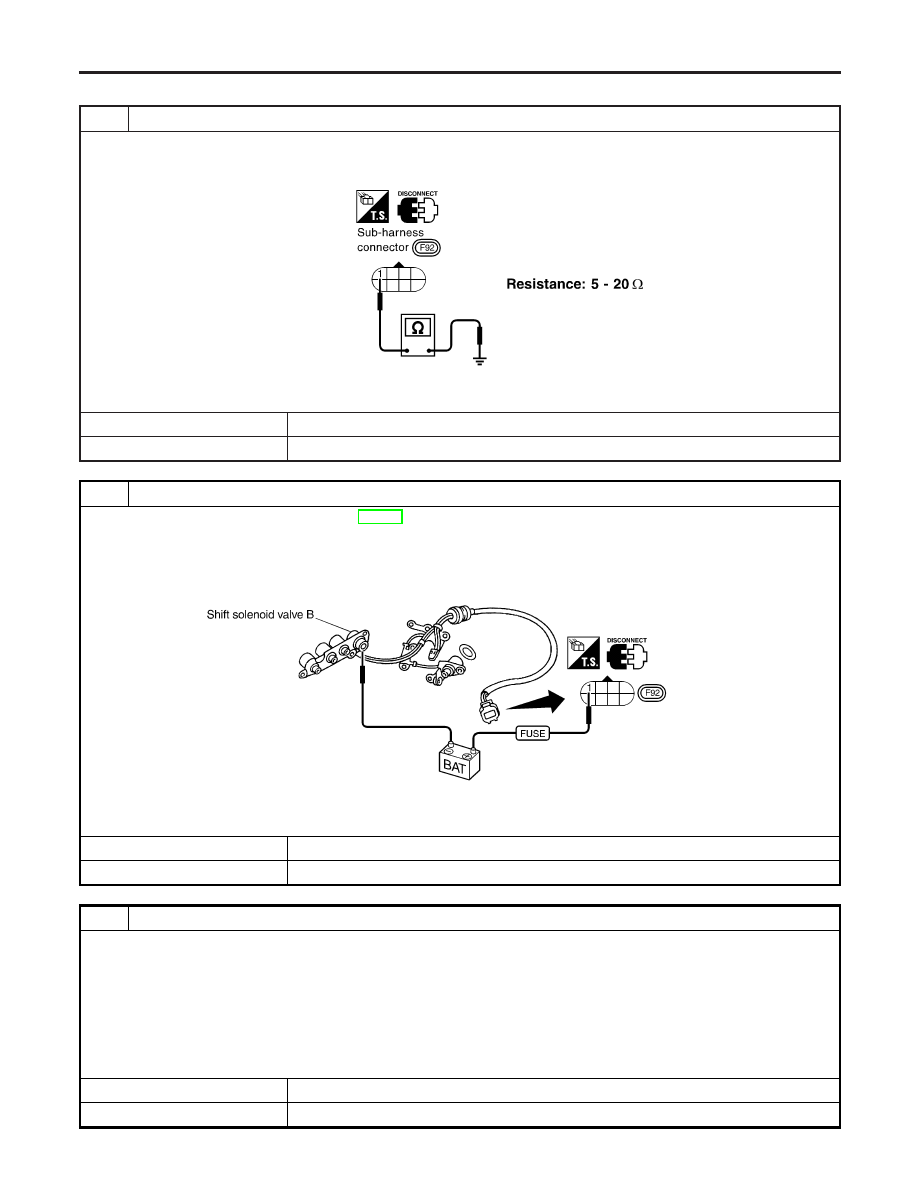

Diagnostic Procedure

NHAT0072

1

CHECK VALVE RESISTANCE

1. Turn ignition switch to OFF position.
2. Disconnect terminal cord assembly connector in engine compartment.
3. Check resistance between terminal 1 and ground.

SAT633JC

OK or NG

OK

©

GO TO 3.

NG

©

GO TO 2.

2

CHECK VALVE OPERATION

1. Remove control valve assembly. Refer to AT-280.
2. Check the following items:

I

Shift solenoid valve B

I

Operation check

i. Check solenoid valve by listening for its operating sound while applying battery voltage to the terminal and ground.

SAT036K

I

Harness of terminal cord assembly for short or open

OK or NG

OK

©

GO TO 3.

NG

©

Repair or replace damaged parts.

3

CHECK POWER SOURCE CIRCUIT

1. Turn ignition switch to OFF position.
2. Disconnect TCM harness connector.
3. Check continuity between sub-harness connector terminal 1 and TCM harness connector terminal 12. Refer to wiring

diagram — AT — SSV/B.

Continuity should exist.

If OK, check harness for short to ground and short to power.

4. Reinstall any part removed.

OK or NG

OK

©

GO TO 4.

NG

©

Repair open circuit or short to ground or short to power in harness or connectors.

DTC P0755 SHIFT SOLENOID VALVE B

Diagnostic Procedure

AT-180
