Infiniti I30 (A33). Manual - part 43

Diagnostic Procedure

NHAT0066

1

CHECK VALVE RESISTANCE

1. Turn ignition switch to OFF position.
2. Disconnect terminal cord assembly connector in engine compartment.
3. Check resistance between terminal 4 and ground.

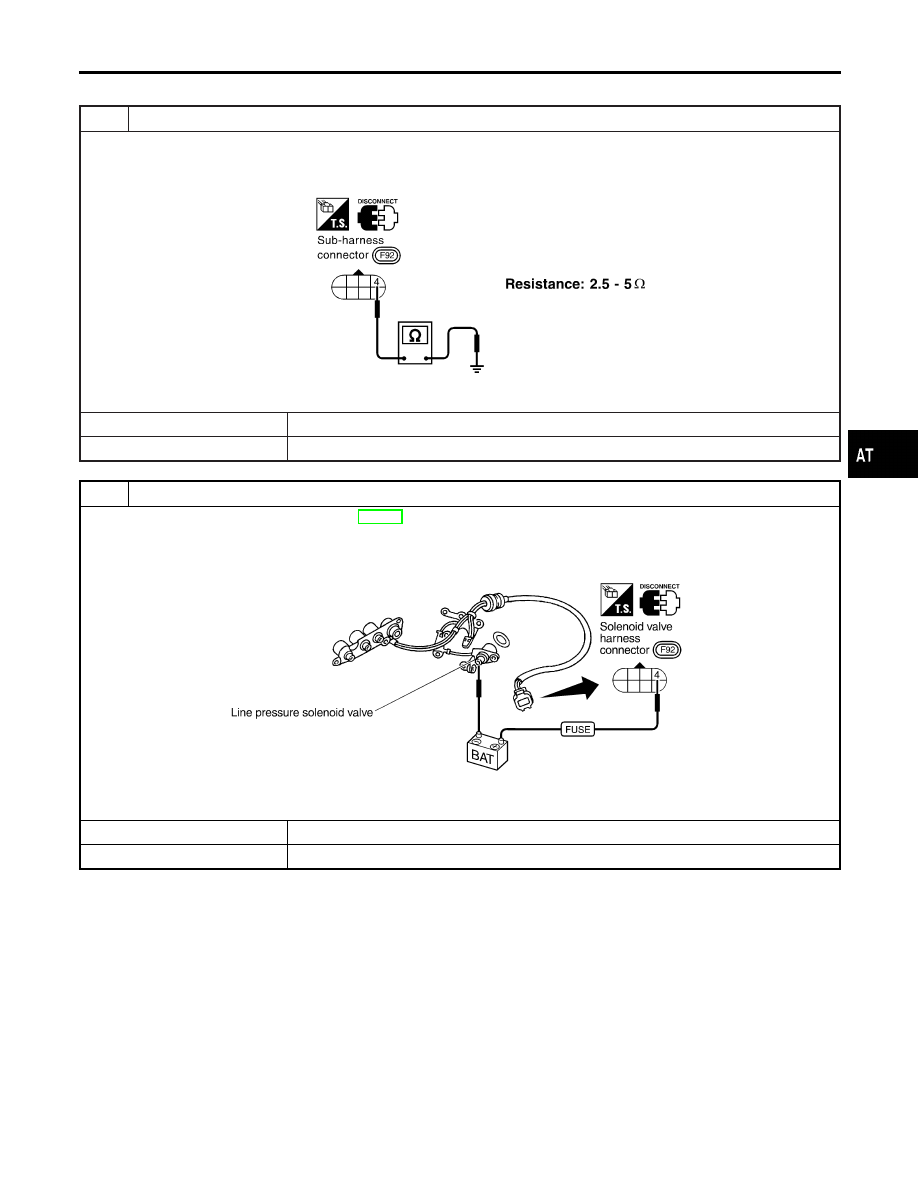

SAT630J

OK or NG

OK

©

GO TO 3.

NG

©

GO TO 2.

2

CHECK VALVE OPERATION

1. Remove control valve assembly. Refer to AT-280.
2. Check the following items:

I

Line pressure solenoid valve

i. Check solenoid valve by listening for its operating sound while applying battery voltage to the terminal and ground.

SAT038K

I

Harness of terminal cord assembly for short or open

OK or NG

OK

©

GO TO 3.

NG

©

Repair or replace damaged parts.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0745 LINE PRESSURE SOLENOID VALVE

Diagnostic Procedure

AT-169

3

CHECK POWER SOURCE AND DROPPING RESISTOR CIRCUIT

1. Turn ignition switch to OFF position.
2. Disconnect TCM harness connector.
3. Check resistance between terminal 4 and TCM harness connector terminal 2.

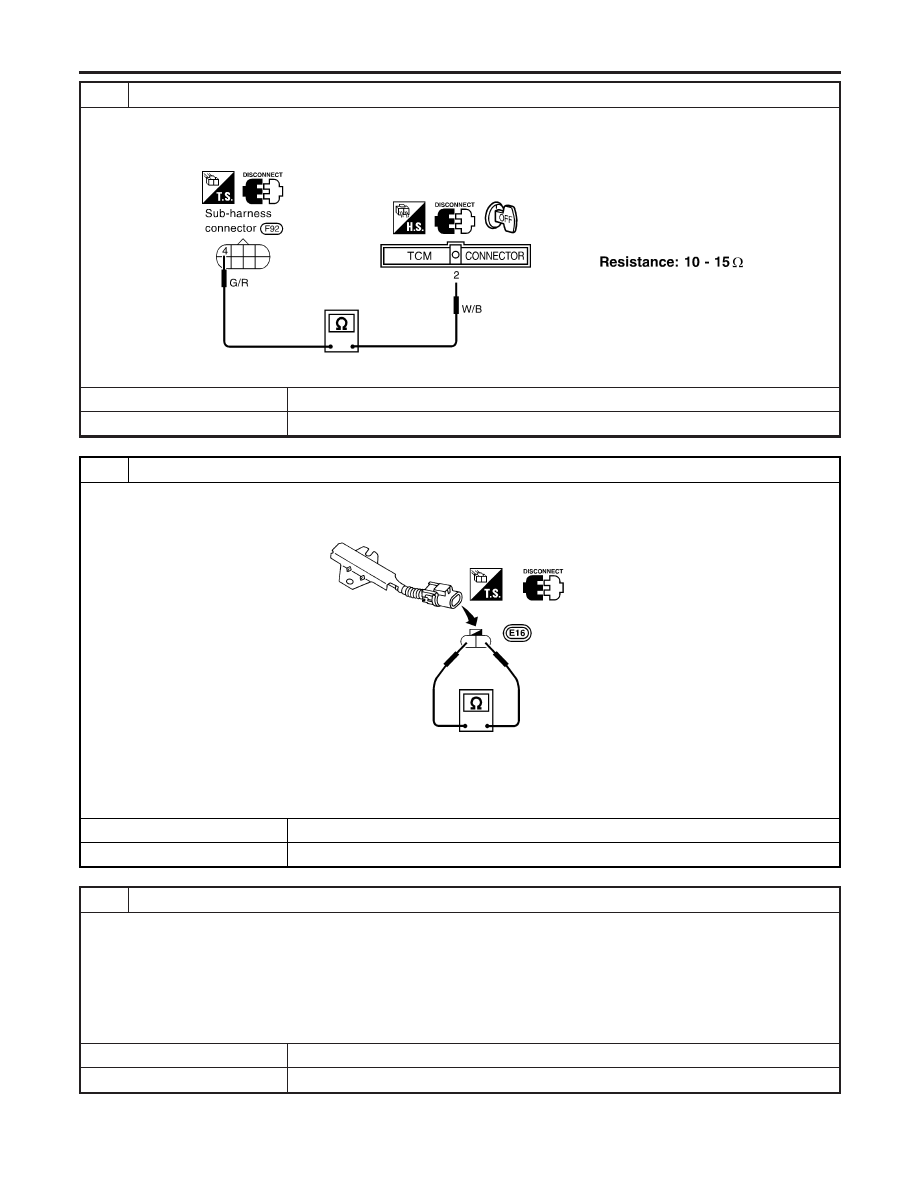

SAT631JB

OK or NG

OK

©

GO TO 5.

NG

©

GO TO 4.

4

DETECT MALFUNCTIONING ITEM

Check the following items:

I

Dropping resistor

I

Check resistance between two terminals.

SAT933IB

Resistance:

10 - 15

Ω

I

Harness for short or open between TCM terminal 2 and terminal cord assembly (Main harness)

OK or NG

OK

©

GO TO 5.

NG

©

Repair or replace damaged parts.

5

CHECK POWER SOURCE CIRCUIT

1. Turn ignition switch to OFF position.
2. Check continuity between sub-harness connector terminal 4 and TCM harness connector terminal 1. Refer to wiring

diagram — AT — LPSV.

Continuity should exist.

If OK, check harness for short to ground and short to power.

3. Reinstall any part removed.

OK or NG

OK

©

GO TO 6.

NG

©

Repair open circuit or short to ground or short to power in harness or connectors.

DTC P0745 LINE PRESSURE SOLENOID VALVE

Diagnostic Procedure (Cont’d)

AT-170

6

CHECK DTC

Perform Diagnostic Trouble Code (DTC) confirmation procedure, AT-167.

OK or NG

OK

©

INSPECTION END

NG

©

GO TO 7.

7

CHECK TCM INSPECTION

1. Perform TCM input/output signal inspection.
2. If NG, recheck TCM pin terminals for damage or loose connection with harness connector.

OK or NG

OK

©

INSPECTION END

NG

©

Repair or replace damaged parts.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0745 LINE PRESSURE SOLENOID VALVE

Diagnostic Procedure (Cont’d)

AT-171

SAT283HB

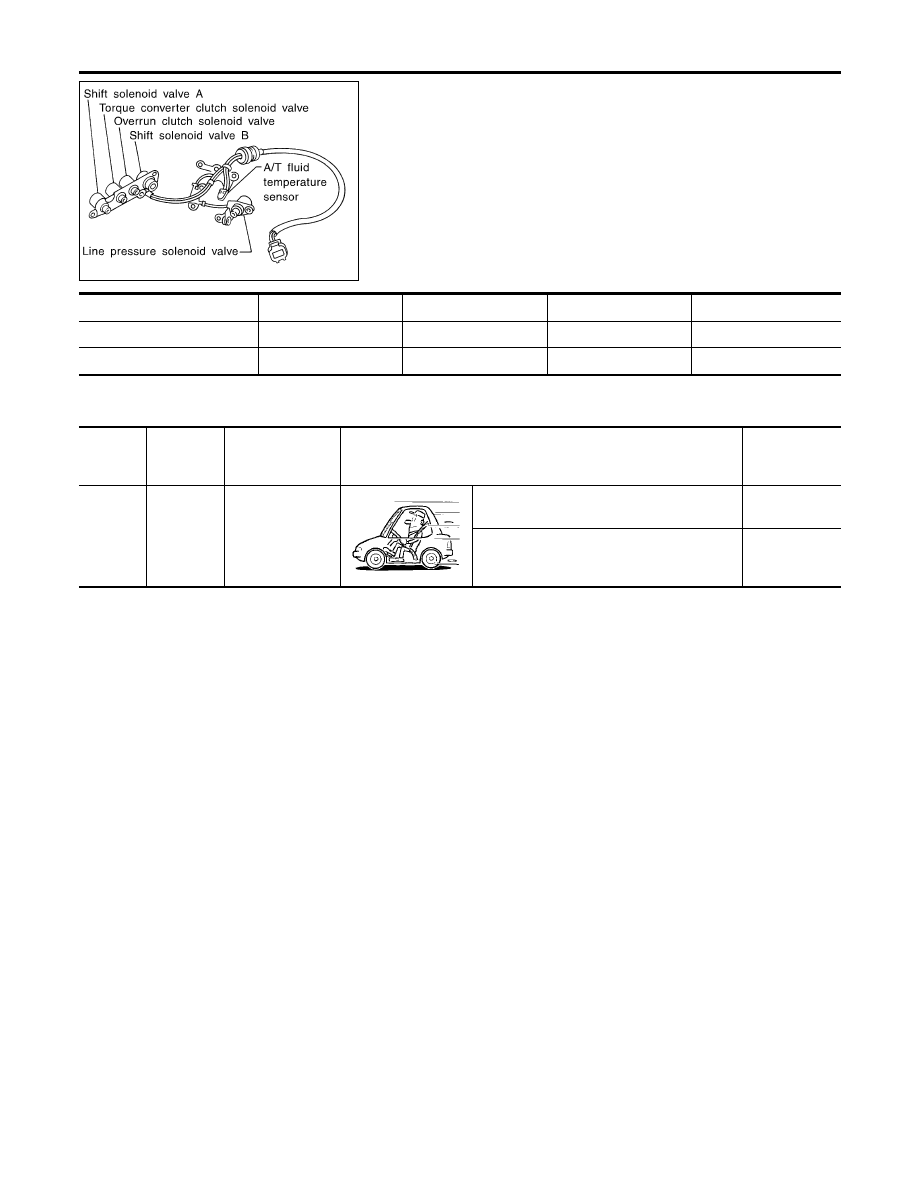

Description

NHAT0067

Shift solenoid valves A and B are turned ON or OFF by the TCM
in response to signals sent from the park/neutral position (PNP)
switch, vehicle speed and throttle position sensors. Gears will then
be shifted to the optimum position.

Gear position

1

2

3

4

Shift solenoid valve A

ON (Closed)

OFF (Open)

OFF (Open)

ON (Closed)

Shift solenoid valve B

ON (Closed)

ON (Closed)

OFF (Open)

OFF (Open)

TCM TERMINALS AND REFERENCE VALUE

NHAT0067S01

Remarks: Specification data are reference values.

Terminal

No.

Wire color

Item

Condition

Judgement

standard

(Approx.)

11

R/Y

Shift solenoid
valve A

When shift solenoid valve A operates.
(When driving in D

1

or D

4

.)

Battery volt-
age

When shift solenoid valve A does not oper-
ate.
(When driving in D

2

or D

3

.)

0V

On Board Diagnosis Logic

NHAT0234

Diagnostic trouble code SFT SOL A/CIRC with CONSULT-II or
P0750 without CONSULT-II is detected when TCM detects an
improper voltage drop when it tries to operate the solenoid valve.

Possible Cause

NHAT0235

Check the following items.

I

Harness or connectors
(The solenoid circuit is open or shorted.)

I

Shift solenoid valve A

DTC P0750 SHIFT SOLENOID VALVE A

Description

AT-172
