Diagnostic Trouble Code (DTC) Confirmation
Procedure

NHAT0255

SAT971J

SAT599J

After the repair, perform the following procedure to confirm the
malfunction is eliminated.

WITH CONSULT-II

NHAT0255S01

1)

Turn ignition switch “ON”.

2)

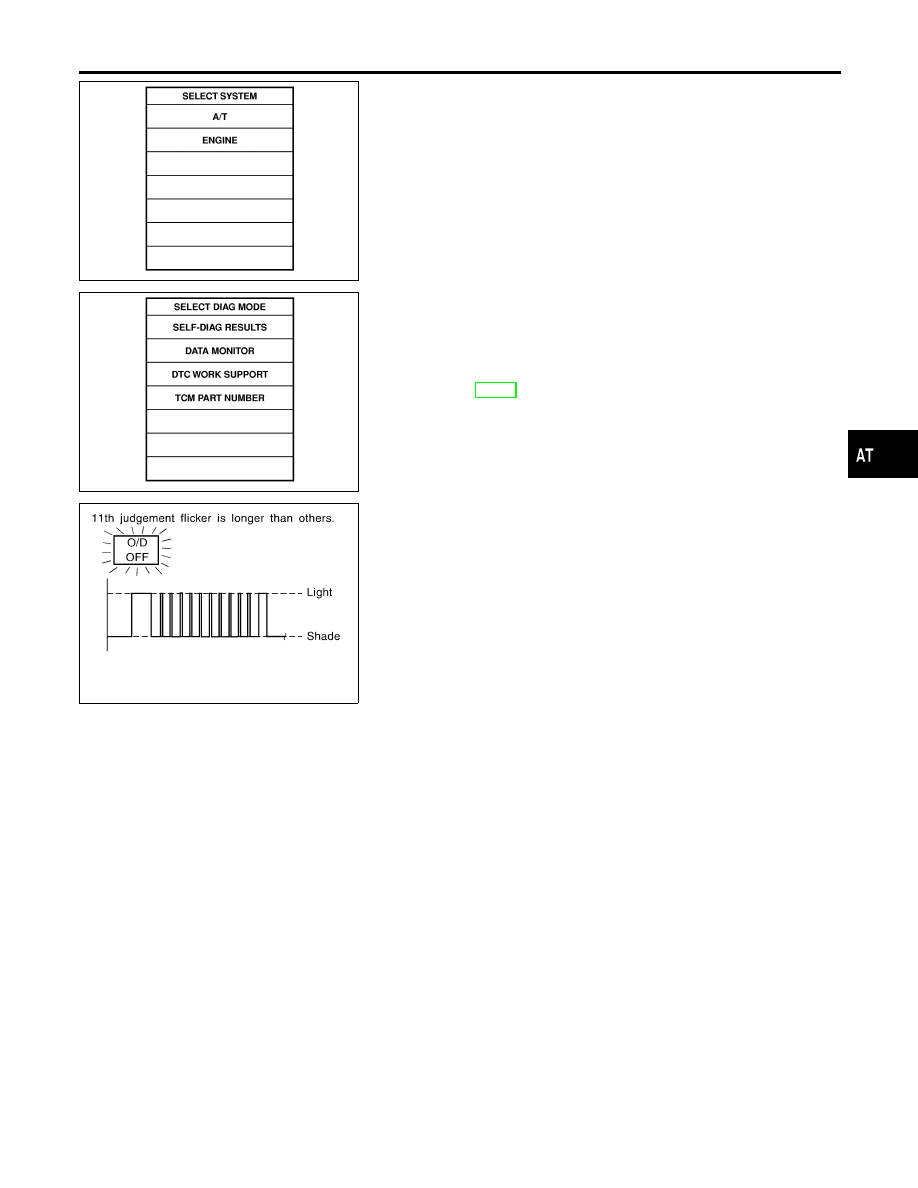

Select “DATA MONITOR” mode for “A/T” with CONSULT-II.

3)

Wait at least 6 seconds or start engine and wait for at least 6
seconds.

WITHOUT CONSULT-II

NHAT0255S02

1)

Turn ignition switch “ON”.

2)

Wait at least 6 seconds or start engine and wait at least 6
seconds.

3)

Perform self-diagnosis.
Refer

to

TCM

SELF-DIAGNOSTIC

PROCEDURE

(NO

TOOLS), AT-50.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC A/T COMM LINE

Diagnostic Trouble Code (DTC) Confirmation Procedure

AT-209

Wiring Diagram — AT — LAN

NHAT0256

MAT821A

SAT314K

DTC A/T COMM LINE

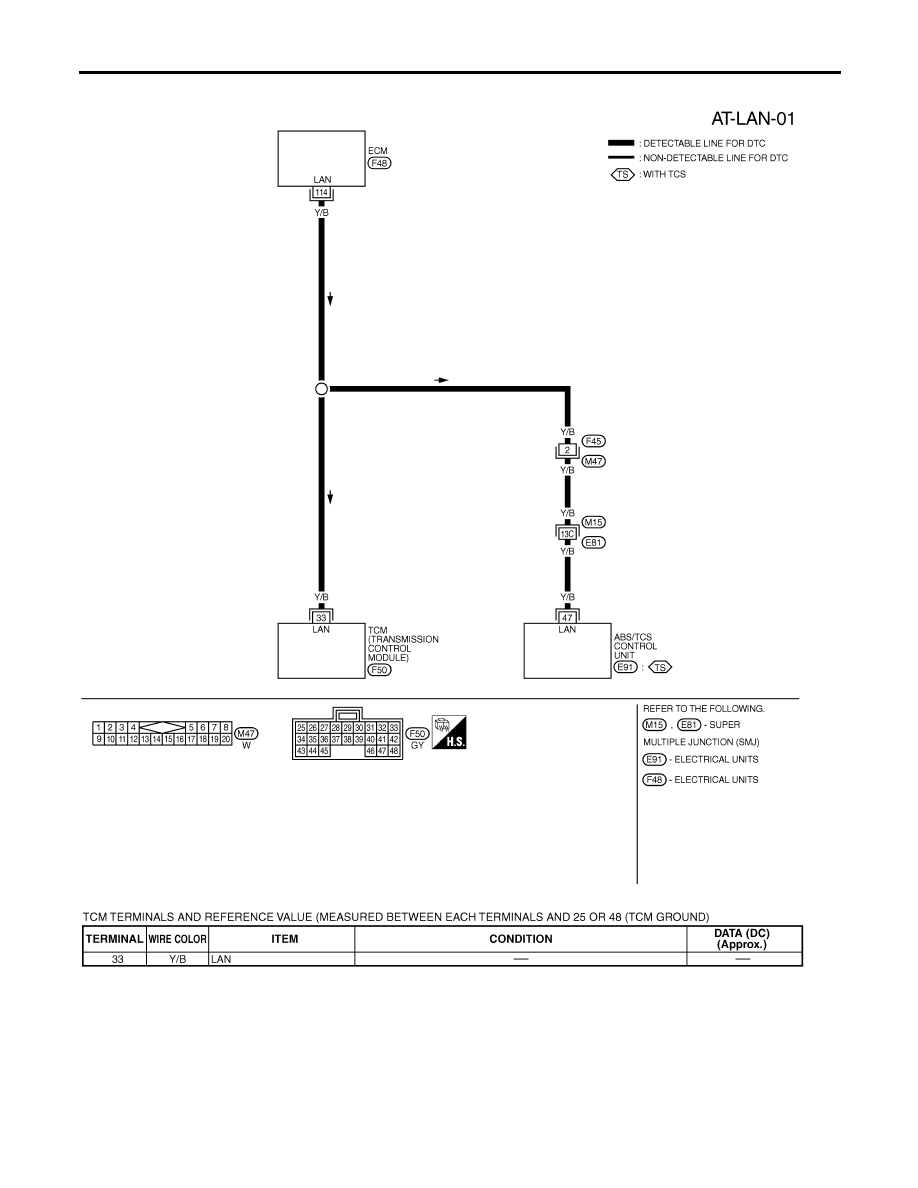

Wiring Diagram — AT — LAN

AT-210

Diagnostic Procedure

NHAT0257

1

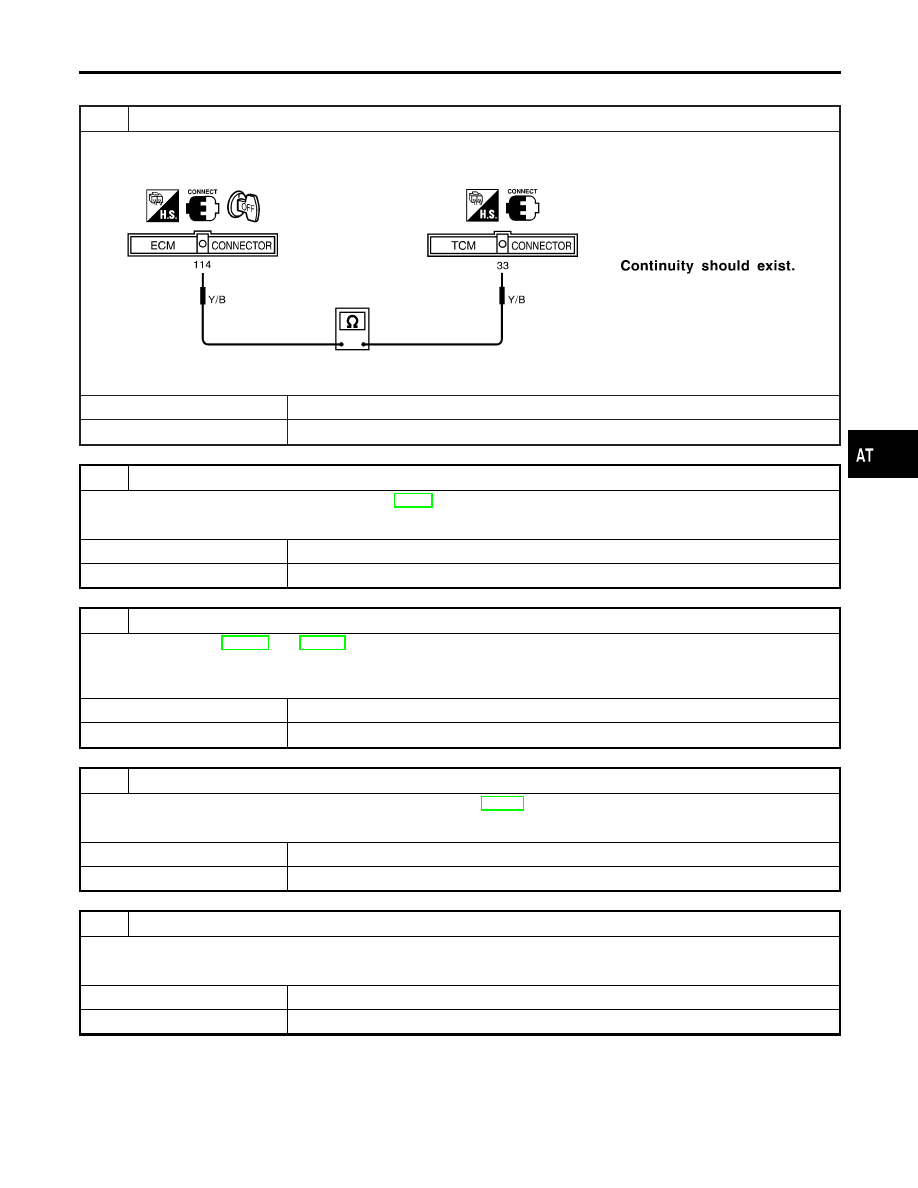

CHECK CIRCUIT BETWEEN TCM AND ECM

1. Turn ignition switch to OFF position.
2. Check continuity between TCM terminal 33 and ECM terminal 114.

SAT640J

OK or NG

OK

©

GO TO 2.

NG

©

Repair or replace harness and connector between TCM and ECM.

2

CHECK DTC WITH ECM STEP 1

Perform self-diagnosis for engine control. Refer to EC-82, “Malfunction Indicator Lamp (MIL)”.

OK or NG

OK

©

GO TO 4.

NG

©

GO TO 3.

3

CHECK DTC WITH ECM STEP 2

Check ECM. Refer to EC-446 and EC-594, “DTC P0600 A/T Communication Line” and “DTC P1605 A/T Diagnosis
Communication Line”.

OK or NG

OK

©

GO TO 4.

NG

©

Repair or replace damaged parts.

4

CHECK DTC

Perform Diagnostic Trouble Code (DTC) confirmation procedure, AT-209.

OK or NG

OK

©

INSPECTION END

NG

©

GO TO 5.

5

CHECK TCM INSPECTION

If NG, recheck TCM pin terminals for damage or loose connection with harness connector.

OK or NG

OK

©

INSPECTION END

NG

©

Repair or replace damaged parts.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC A/T COMM LINE

Diagnostic Procedure

AT-211

SAT574J

Description

NHAT0085

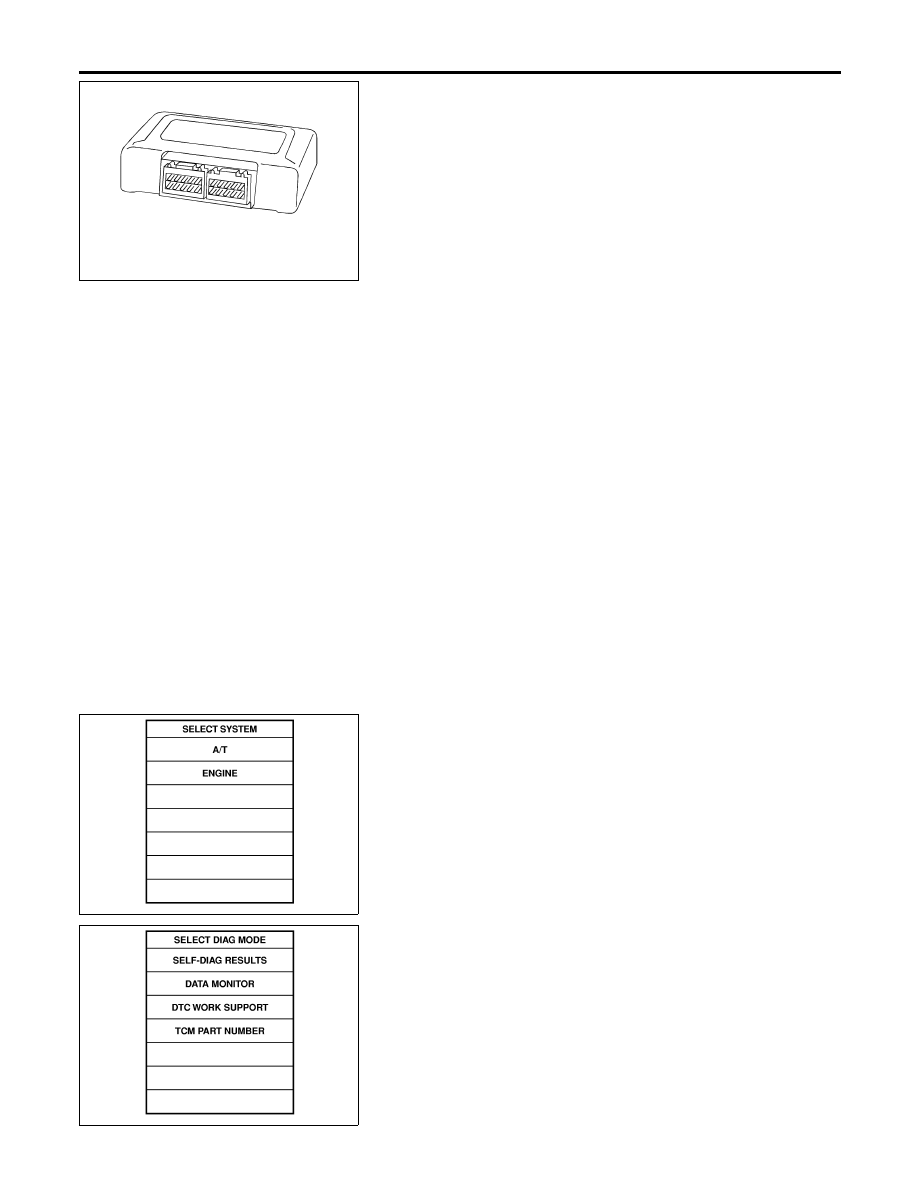

The TCM consists of a microcomputer and connectors for signal
input and output and for power supply. The unit controls the A/T.

On Board Diagnosis Logic

NHAT0258

Diagnostic trouble code CONTROL UNIT (RAM), CONTROL UNIT
(ROM) with CONSULT-II is detected when TCM memory (RAM) or
(ROM).

Possible Cause

NHAT0269

Check TCM.

SAT014K

SAT971J

Diagnostic Trouble Code (DTC) Confirmation
Procedure

NHAT0259

NOTE:
If “DTC Confirmation Procedure” has been previously
conducted, always turn ignition switch OFF and wait at least
5 seconds before conducting the next test.

WITH CONSULT-II

NHAT0259S01

1)

Turn ignition switch ON and select “DATA MONITOR” mode for
A/T with CONSULT-II.

2)

Start engine.

3)

Run engine for at least 2 seconds at idle speed.

DTC CONTROL UNIT (RAM), CONTROL UNIT (ROM)

Description

AT-212
