Hyundai Bayon (2022 year). Manual in Croatian - page 14

5-65

UPOZORENJE

Vozila opremljena plinom R-1234yf

Rashladni sustav je pod

visokim tlakom i plin je bla-

go zapaljiv; sustav smije

servisirati i održavati samo

specijaliziran i obučen servi-

ser (pridržavajte se SAE

J2845). Izuzetno je bitno da

se koriste specijalna opre-

ma i točno određene i

ispravne količine rashlad-

nog sredstva i ulja. Nepoštivanje ovih

naputaka može dovesti do oštećenja

vozila i ozljeda.
Ispuštanje rashladnog sredstva u

atmosferu je štetno po ljude i okoliš.

Nepridržavanje ovih uputa može imati

za posljedicu ozbiljne ozljede.
Sustav klima-uređaja bi trebao održava-

ti samo ovlašteni HYUNDAI trgovac.

OBC3050052

Oznaka rashladnog sredstva klima-

uređaja

Oznaka rashladnog sredstva klima-ure-

đaja nalazi se s unutrašnje strane

poklopca motora kako prikazuje ilustra-

cija.

•

Tip B

OHYK059001

OHYK059004

Primjer

•

Tip A

Stvarna oznaka rashladnog sredstva kli-

ma-uređaja može se razlikovati od ilu-

stracije.
Svaki simbol i specifikacija na rashlad-

nom sustavu imaju sljedeće značenje:
1. Klasifikacija rashladnog sredstva
2. Količina rashladnog sredstva
3. Klasifikacija ulja za podmazivanje kom-

presora

4. Oprez
5. Rashladno je sredstvo zapaljivo.
6. Potreban je certificiran tehničar za

održavanje sustava klima-uređaja.

7. Servisni priručnik

5-66

Značajke vašeg vozila

SUSTAV AUTOMATSKOG KLIMA-UREĐAJA (AKO JE U OPREMI)

RHD izvedba

LHD izvedba

OBC3050108/OBC3050108R

1. Prekidač za kontrolu temperature
2. Prekidač za kontrolu brzine ventilatora
3. Prekidač AUTO (automatska kontrola)
4. OFF prekidač
5. Prekidač za odmrzavanje prednjeg vjetrobrana
6. Prekidač za odabir načina rada
7. Prekidač za odmrzavanje stražnjeg stakla
8. Prekidač za kontrolu ulaza zraka
9. Prekidač klimatizacije A/C
10. Zaslon klima-uređaja

5-67

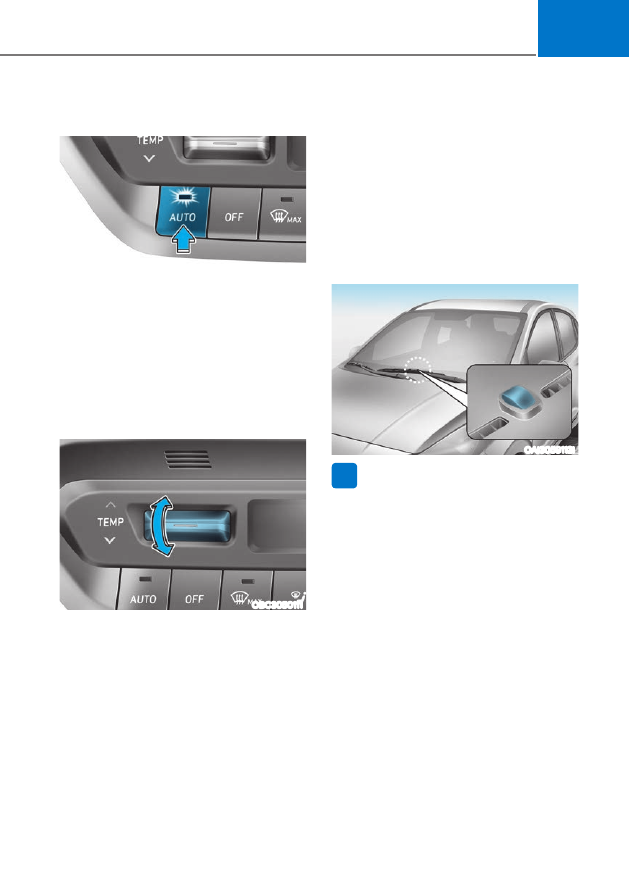

Automatsko grijanje i

klimatizacija

OBC3050110

1. Pritisnite prekidač AUTO
Sustavom automatskog klima-uređaja

upravlja se podešavanjem željene tem-

perature.
Modovi, brzina ventilatora, ulaz zraka i

klimatizacija će biti kontrolirani automat-

ski prema podešenoj temperaturi.

OBC3050111

2. Podesite temperaturu na željenu

temperaturu pomoću prekidača. Ako

je temperatura podešena na najnižu

postavku (Lo), klima-uređaj će raditi

neprekidno. Nakon što se unutrašnjost

dovoljno rashladila, podesite željenu

temperaturu čim je prije moguće.

• Za isključivanje automatskog rada,

odaberite bilo koji od sljedećih

prekidača:

- Prekidač za odabir moda
- Prekidač za odmrzavanje prednjeg

vjetrobrana (Pritisnite prekidač još

jedanput za isključivanje funkcije

odmrzavanja prednjeg vjetrobrana.

Znak “AUTO” će ponovno svijetliti na

informacijskom zaslonu.)

- Prekidač za kontrolu brzine ventila-

tora

Odabrana funkcija će biti kontrolirana

ručno dok druge funkcije rade auto-

matski.

• Za Vašu udobnost i za poboljšanje

učinkovitosti klima-uređaja, koristite

prekidač AUTO i postavite temper-

aturu na 22°C.

OAI3059112I

Obavijest

Stavljanje bilo kakvog predmeta preko

senzora na prednjoj konzoli može ometati

sustav grijanja i hlađenja.

5-68

Značajke vašeg vozila

Ručno grijanje i klimatizacija

Sustav grijanja i hlađenja može se kontrolirati ručno pritiskanjem ili okretanjem preki-

dača koji nisu prekidač AUTO. U ovom slučaju, sustav radi prema redoslijedu kojim su

odabrani prekidači. Ako pritisnete bilo koji prekidač osim tipke AUTO dok se klima-ure-

đaj radi u automatskom načinu rada, funkcije koje nisu odabrane, nastavit će raditi u

automatskom načinu.
1. Pokrenite motor.
2. Postavite mod u željeni položaj.
  Kako biste poboljšali učinkovitost grijanja i hlađenja:
  - Grijanje :
  - Hlađenje :
3. Postavite kontrolu temperature u željeni položaj.
4. Postavite kontrolu ulaza zraka u položaj vanjskog (svježeg) zraka.
5. Postavite kontrolu brzine ventilatora na željenu brzinu.
6. Ako želite klimatizaciju, uključite sustav klimatizacije.
7. Pritisnite prekidač AUTO kako biste prebacili na potpuno automatsku kontrolu

sustava.

Odabir modova

LHD izvedba

OBC3050102

RHD izvedba

OBC3050102R

5-69

OBC3050112

Prekidač za odabir moda kontrolira smjer

protoka zraka u vozilu.

Razina lica (B, D)

Protok zraka je usmjeren prema gornjem

dijelu tijela i licu. Osim toga, svaki otvor

može se kontrolirati za usmjeravanje

zraka ispuhanog iz otvora.

Bi-razina (B, C, D)

Protok zraka je usmjeren prema podu i

licu.

Razina poda (A, C, D)

Većina protoka zraka usmjerena je

prema podu s malom količinom zraka

usmjerenom prema bočnim otvorima i

vjetrobranskom staklu.

Razina poda i odmrzavanja

(A, C, D)

Većina protoka zraka usmjerena je prema

podu i vjetrobranskom staklu s malom

količinom zraka usmjerenom prema boč-

nim otvorima.

OBC3050113

Razina odmrzavanja (A, D)

Većina protoka zraka usmjerena je prema

vjetrobranskom staklu s malom količi-

nom zraka usmjerenom prema bočnim

otvorima.

OBC3050010

Ventilacijski otvori

Izlazni otvori mogu se otvoriti () ili zatvo-

riti () odvojeno korištenjem rotiranja

ručice za podešavanje smjera strujanja

zraka. Za zatvaranje okrenite ručicu do

kraja. Za otvaranje okrenite ju u suprot-

nom smjeru do kraja.
Također, možete podešavati smjer ispo-

ruke zraka iz ovih otvora korištenjem

ručice za kontrolu otvora kako je prika-

zano.

5-70

Značajke vašeg vozila

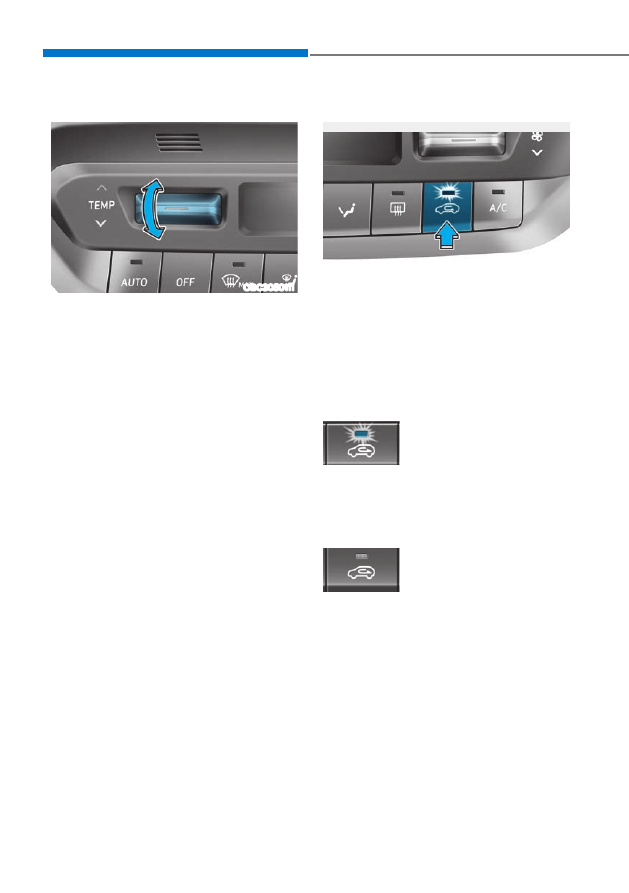

Kontrola temperature

OBC3050111

Pomaknite prekidač gore ili dolje kako

biste podesili željenu temperaturu.

Pomak prekidača gore podiže, a pomak

prema dolje spušta željenu temperaturu.
Za svaki pomak prekidača temperatura

se mijenja za 0,5°C. Ako se podesi najniži

iznos, klima uređaj neprekidno hladi.

Promjena prikaza temperature

Ako se akumulator zamijeni ili odspoji,

prikaz temperature se vraća u stupnjeve

Celzijusa.
Za promjenu prikaza iz °C u °F ili °F u °C.
- Automatski klima uređaj
Pritisnite AUTO prekidač i držite ga

pritisnutog 3 sekunde dok istovremeno

držite pritisnutim OFF prekidač

- Instrument ploča
Odaberite izbornik User Settings →

Units → Temperature Unit.

Prikaz temperature na LCD zaslonu i

zaslonu klima uređaja će se promijeniti.

Kontrola ulaza zraka

OBC3050114

Ovo se koristi za odabir položaja vanj-

skog (svježeg) zraka ili položaja recirkuli-

ranog zraka.
Za promjenu položaja kontrole ulaza

zraka, pritisnite kontrolni prekidač.

Položaj recirkulacije zraka

S odabranim položajem

recirkulacije zraka, zrak iz

putničke kabine će biti

uvučen kroz sustav grijanja

i grijan ili hlađen prema

odabranoj funkciji.

Položaj vanjskog (svježeg) zraka

S odabranim položajem

vanjskog (svježeg) zraka,

zrak ulazi u vozilo izvana i

tada je grijan ili hlađen

prema odabranoj funkciji.

5-71

Obavijest

Preporučuje se korištenje sustava s ula-

zom svježeg zraka.
Dugotrajan rad grijača u položaju

recirkuliranog zraka (bez uključene kli-

matizacije) može uzrokovati magljenje

vjetrobranskog stakla i bočnih prozora i

zrak unutar putničke kabine može postati

zagušljiv.
Osim toga, dugotrajno korištenje klimati-

zacije s odabranim položajem recirkulira-

nog zraka će rezultirati pretjerano suhim

zrakom u putničkoj kabini.

UPOZORENJE

• Stalno korištenje recirkuliranog zraka

u sustavu klima-uređaja može pove-

ćati vlažnost unutar vozila, uzrokujući

magljenje stakala i zaklanjajući vid-

ljivost.

• Stalno korištenje recirkuliranog zraka

u sustavu klima-uređaja može izazvati

mamurluk ili pospanost, koja može

uzrokovati gubitak kontrole nad vozi-

lom. Postavite kontrolu ulaza zraka u

položaj vanjskog (svježeg) zraka što je

češće moguće tijekom vožnje.

• Nemojte spavati u vozilu s uključenim

sustavom klimatizacije ili grijanja. To

može uzrokovati ozbiljnu štetu ili smrt

uslijed pada razine kisika i/ili tjelesne

temperature.

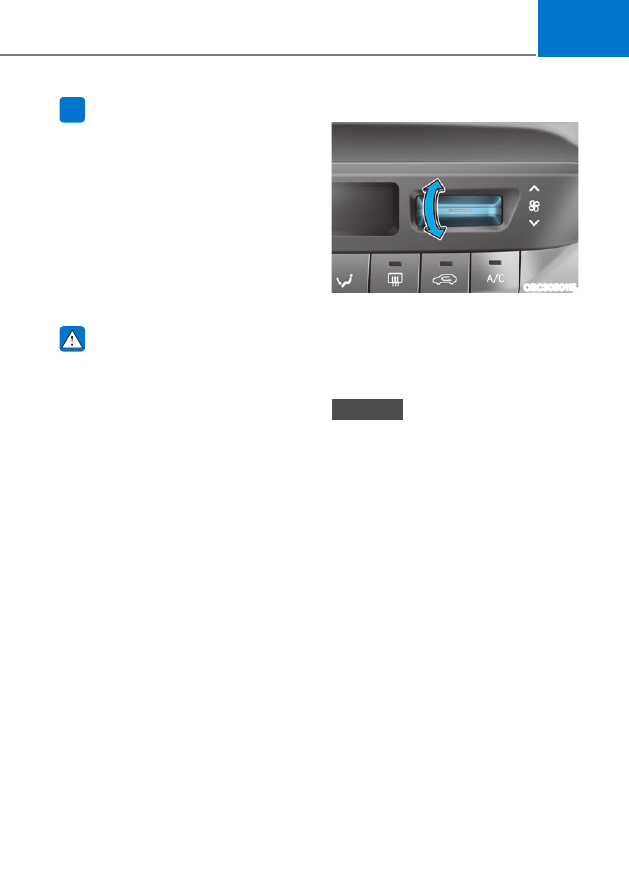

Kontrola brzine ventilatora

OBC3050115

Prekidač za kontrolu brzine ventilatora

dopušta vam kontrolu brzine protoka

zraka ventilatora u vozilu.
Što je viša brzina rada ventilatora, veća je

izmjena zraka.

OPASKA

Korištenje ventilatora s prekidačem za

paljenje u položaju ON može izazvati

pražnjenje akumulatora. Koristite venti-

lator samo kad motor radi.

5-72

Značajke vašeg vozila

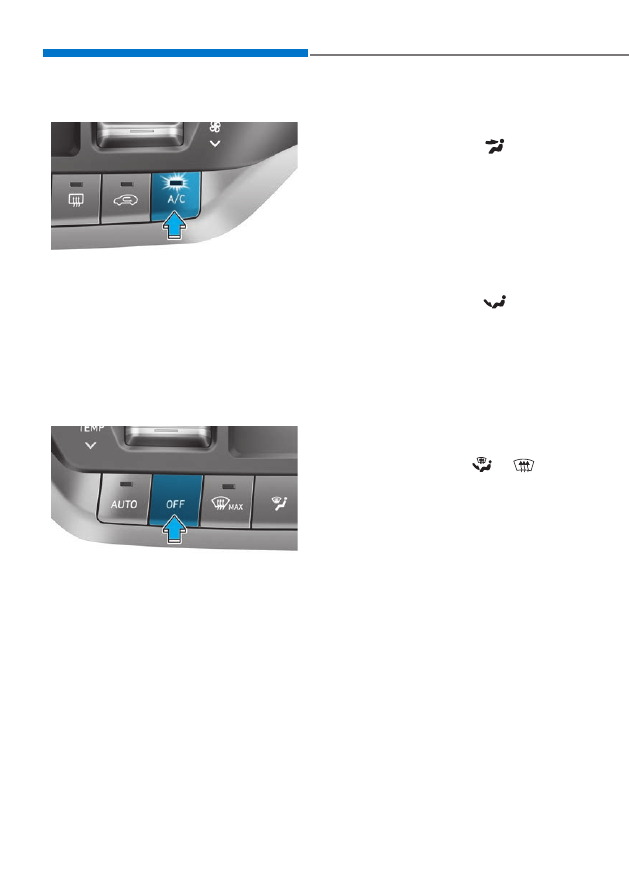

Klimatizacija

OBC3050116

Pritisnite prekidač A/C za uključivanje

sustava klimatizacije (svjetlo indikatora

će svijetliti).
Pritisnite prekidač ponovno za isključiva-

nje sustava klimatizacije.

Mod OFF

OBC3050117

Pritisnite prekidač OFF za isključivanje

sustava klima-uređaja. Međutim, još uvi-

jek možete upravljati prekidačima za ulaz

zraka dok god je prekidač za paljenje u

položaju ON.
Klima-uređaj se uključuje kad pritisnete

prekidač za odabir moda.

Rad sustava

Ventilacija

1. Postavite mod u položaj

2. Postavite kontrolu ulaza zraka u polo-

žaj vanjskog (svježeg) zraka.

3. Postavite kontrolu temperature u

željeni položaj.

4. Postavite kontrolu brzine ventilatora na

željenu brzinu.

Grijanje

1. Postavite mod u položaj

2. Postavite kontrolu ulaza zraka u polo-

žaj vanjskog (svježeg) zraka.

3. Postavite kontrolu temperature u

željeni položaj.

4. Postavite kontrolu brzine ventilatora na

željenu brzinu.

5. Ako želite grijanje s odvlaživanjem

zraka, uključite sustav klimatizacije.

Ako se vjetrobransko staklo zamagli,

postavite mod u položaj

ili

5-73

Savjeti za rukovanje

• Kako biste spriječili ulazak prašine

ili neželjenih para u vozilo kroz sus-

tav ventilacije, privremeno postavite

kontrolu ulaza zraka u položaj recirku-

liranog zraka. Vodite računa da kon-

trolu vratite u položaj svježeg zraka

kad smetnje prođu za zadržavanje

svježeg zraka u vozilu. To će pomoći

održavanju budnosti i udobnosti

vozača.

• Kako biste spriječili magljenje vjetro-

branskog stakla iznutra, postavite

kontrolu ulaza zraka u položaj svježeg

zraka i brzinu ventilatora u željeni

položaj, uključite klimatizacijski sustav,

i prilagodite kontrolu temperature na

željenu temperaturu.

Klimatizacija

Rashladni sustav vozila je ispunjen ras-

hladnim sredstvom R134a ili R-1234yf.
1. Pokrenite motor.
2. Pritisnite prekidač klimatizacije.
3. Postavite mod u položaj

4. Postavite kontrolu ulaza zraka u polo-

žaj vanjskog zraka ili recirkuliranog

zraka.

5. Prilagodite kontrolu brzine ventilatora

i kontrolu temperature za održavanje

maksimalne udobnosti.

Ako je temperatura podešena na

najnižu postavku (LO), klima-uređaj

će raditi neprekidno. Za maksimalno

hlađenje podesite rad ventilatora na

najvišu brzinu.

Obavijest

OBC3050052

Rashladni sustav vašeg vozila je ispunjen

rashladnim sredstvom R-134a ili R1234yf

u skladu sa zakonskim odredbama koje su

na snazi u vašoj zemlji. Oznaka sredstva

koje je u vašem vozilu može se naći na

naljepnici u motornom prostoru. Provjeri-

te u poglavlju 8 smještaj oznake rashlad-

nog sredstva.

5-74

Značajke vašeg vozila

OPASKA

• Sustav klimatizacije treba servisirati

ovlašteni HYUNDAI trgovac. Nepra-

vilan servis može uzrokovati ozbiljne

ozljede osobe koja izvršava servis.

• Servis rashladnog sustava treba

obavljati u dobro prozračenim pro-

storima.

• Isparivač rashladnog sustava nikada

ne bi trebalo popravljati ili zamijeniti

rabljenim koji je skinut s drugog ošte-

ćenog vozila. Svaki isparivač mora

imati oznaku MAC certifikata prema

SAE Standardu J2842.

Obavijest

• Kad koristite sustav klimatizacije,

pozorno pratite mjerač temperature

tijekom vožnje uzbrdo ili u gustom

prometu kad su vanjske temperatu-

re visoke. Rad sustava klimatizacije

može uzrokovati pregrijavanje motora.

Nastavite koristiti ventilatore, ali sustav

klimatizacije isključite ako mjerač

temperature ukazuje na pregrijavanje

motora.

• Kad otvarate prozore tijekom vlažnog

vremena klimatizacija može stvoriti

kapljice vode unutar vozila. S obzirom

na to da višak kapi vode može uzro-

kovati oštećenje električne opreme,

klimatizacija se treba koristiti samo sa

zatvorenim prozorima.

Savjeti za rukovanje sustavom klima-

tizacije

• Ako je vozilo parkirano na suncu

tijekom vrućeg vremena, nakratko

otvorite prozore kako bi vrući zrak

unutar vozila izašao.

• Koristite klimatizaciju za smanjenje

vlažnosti i vlage unutar vozila tijekom

kišnih ili vlažnih dana.

• Tijekom rada sustava klimatizacije,

povremeno možete primijetiti blagu

promjenu u brzini motora zbog ciklusa

kompresora klimatizacije. Ovo je nor-

malna karakteristika rada sustava.

• Koristite sustav klimatizacije svakog

mjeseca na samo nekoliko minuta

kako biste osigurali maksimalnu

učinkovitost sustava.

• Korištenje sustava klimatizacije

u položaju recirkuliranog zraka

omogućuje maksimalno hlađenje,

međutim, stalan rad u ovom modu

može uzrokovati zagušljivost zraka

unutar vozila.

• Tijekom hlađenja povremeno možete

primijetiti magličasti protok zraka zbog

brzog hlađenja i ulaza vlažnog zraka.

Ovo je normalna karakteristika rada

sustava. Ako se zrak pretjerano hladi,

može se dogoditi kondenzacija na van-

jskoj strani vjetrobrana koja zaklanja

pogled. U tom slučaju podesite mode

, a brzinu ventilatora smanjite

na minimalnu.

5-75

Održavanje sustava

Filtar zraka klima-uređaja

OIK047401L

[A] : Vanjski zrak, [B] : Recirkulirani zrak

[C] : Filtar zraka klima-uređaja, [D] : Ventilator

[E] : Isparivač, [F] : Grijač

Filtar zraka klima-uređaja ugrađen iza

pretinca za rukavice filtrira prašinu ili

druga onečišćenja koja izvana ulaze u

vozilo kroz sustav grijanja i klimatizacije.

Ako se prašina ili druga onečišćenja

nakupe u filtru tijekom određenog peri-

oda, protok zraka iz ventilacijskih otvora

može se smanjiti, rezultirajući nakuplja-

njem vlage s unutarnje strane vjetrobran-

skog stakla čak i kad je odabran položaj

vanjskog (svježeg) zraka.
Ako se ovo dogodi, preporučujemo da

filtar zraka klima-uređaja zamijeni ovla-

šteni HYUNDAI trgovac.

Obavijest

• Zamijenite filtar prema rasporedu odr-

žavanja. Ako se automobil vozi u teškim

uvjetima poput prašnjavih, neravnih

cesta, potrebne su češće provjere i pro-

mjene filtra zraka klima-uređaja.

• Kad se protok zraka odjednom smanji,

preporučujemo da sustav provjeri ovla-

šteni HYUNDAI trgovac.

Provjera količine klimatizacijskog

rashladnog sredstva i maziva

kompresora

Kad je količina rashladnog sredstva

niska, učinkovitost klimatizacije je sma-

njena. Pretjerano dolijevanje također loše

utječe na sustav klimatizacije.
Stoga, ako je otkriven nepravilan rad,

preporučujemo da sustav pregleda ovla-

šteni HYUNDAI trgovac.

OPASKA

Važno je da se tijekom servisiranja

sustava klimatizacije koriste točna vrsta

ulja i rashladnog sredstva. Inače, može

doći do oštećenja kompresora i nepra-

vilnog rada sustava. Kako bi se spriječila

oštećenja sustava, klimatizacijski uređaj

treba servisirati samo stručna osoba.

UPOZORENJE

Vozila opremljena plinom R-134a

Rashladni sustav je pod

visokim tlakom i sustav smi-

je servisirati i održavati

samo specijaliziran i obučen

serviser. Izuzetno je bitno

da se koriste specijalna oprema i točno

određene i ispravne količine rashladnog

sredstva i ulja. Nepoštivanje ovih napu-

taka može dovesti do oštećenja vozila i

ozljeda.

5-76

Značajke vašeg vozila

UPOZORENJE

Vozila opremljena plinom R-1234yf

Rashladni sustav je pod

visokim tlakom i plin je bla-

go zapaljiv; sustav smije

servisirati i održavati samo

specijaliziran i obučen servi-

ser (pridržavajte se SAE

J2845). Izuzetno je bitno da

se koriste specijalna opre-

ma i točno određene i

ispravne količine rashlad-

nog sredstva i ulja. Nepoštivanje ovih

naputaka može dovesti do oštećenja

vozila i ozljeda.
Ispuštanje rashladnog sredstva u

atmosferu je štetno po ljude i okoliš.

Nepridržavanje ovih uputa može imati

za posljedicu ozbiljne ozljede.
Sustav klima-uređaja bi trebao održava-

ti samo ovlašteni HYUNDAI trgovac.

OBC3050052

Oznaka rashladnog sredstva klima-

uređaja

Oznaka rashladnog sredstva klima-ure-

đaja nalazi se s unutrašnje strane

poklopca motora kako prikazuje ilustra-

cija.

•

Tip B

OHYK059001

OHYK059004

Primjer

•

Tip A

Stvarna oznaka rashladnog sredstva

klima-uređaja može se razlikovati od

ilustracije.

Svaki simbol i specifikacija na

rashladnom sustavu imaju sljedeće

značenje:
1. Klasifikacija rashladnog sredstva
2. Količina rashladnog sredstva
3. Klasifikacija ulja za podmazivanje kom-

presora

4. Oprez
5. Rashladno je sredstvo zapaljivo.
6. Potreban je certificiran tehničar za odr-

žavanje sustava klima-uređaja.

7. Servisni priručnik

5-77

UPOZORENJE

Grijanje vjetrobrana
Nemojte koristiti položaj

ili

tijekom hlađenja u ekstremno vlaž-

nim vremenskim uvjetima. Razlika u

temperaturi između vanjskog zraka i

vjetrobranskog stakla može uzrokovati

magljenje vanjske površine vjetrobrana,

uzrokujući gubitak vidljivosti. U ovom

slučaju, postavite odabir moda u polo-

žaj

i kontrolu brzine ventilatora na

nižu brzinu.

• Za maksimalno odmrzavanje, post-

avite kontrolu temperature u najtopliji

položaj i kontrolu brzine ventilatora na

najvišu brzinu.

• Ako želite topao zrak usmjeriti prema

nogama tijekom odmrzavanja ili

odmagljivanja, postavite mod u

položaj pod-odmrzavanje.

• Prije vožnje, uklonite sav snijeg i led s

vjetrobranskog stakla, stražnjeg pro-

zora, vanjskih retrovizora, i svih bočnih

prozora.

• Uklonite sav snijeg i led s pok-

lopca motora i usisnika zraka ispred

vjetrobrana kako biste poboljšali

učinkovitost grijača i odmrzivača

i umanjili vjerojatnost magljenja

unutarnje strane vjetrobrana.

Obavijest

Ako je motor nakon startanja još uvijek

hladan, bit će potrebno određeno vrijeme

zagrijavanja prije nego će zrak za zagrija-

vanje kabine postati topao ili vruć.

Sustav automatskog klima-

uređaja

Za odmagljivanje vjetrobrana

iznutra

OBC3050118

1. Postavite brzinu ventilatora u željeni

položaj (osim 0).

2. Odaberite željenu temperaturu.
3. Odaberite položaj

ili

4. Klimatizacija će se uključiti prema

prepoznatoj temperaturi ambijenta i

položaj vanjskog (svježeg) zraka će biti

odabran automatski. Ako je odabran

položaj

, klimatizacija se uključuje

automatski.

Ako klimatizacija i ulaz svježeg zraka nisu

odabrani automatski, prilagodite odgo-

varajući prekidač ručno.

ODMRZAVANJE I ODMAGLJIVANJE VJETROBRANA

5-78

Značajke vašeg vozila

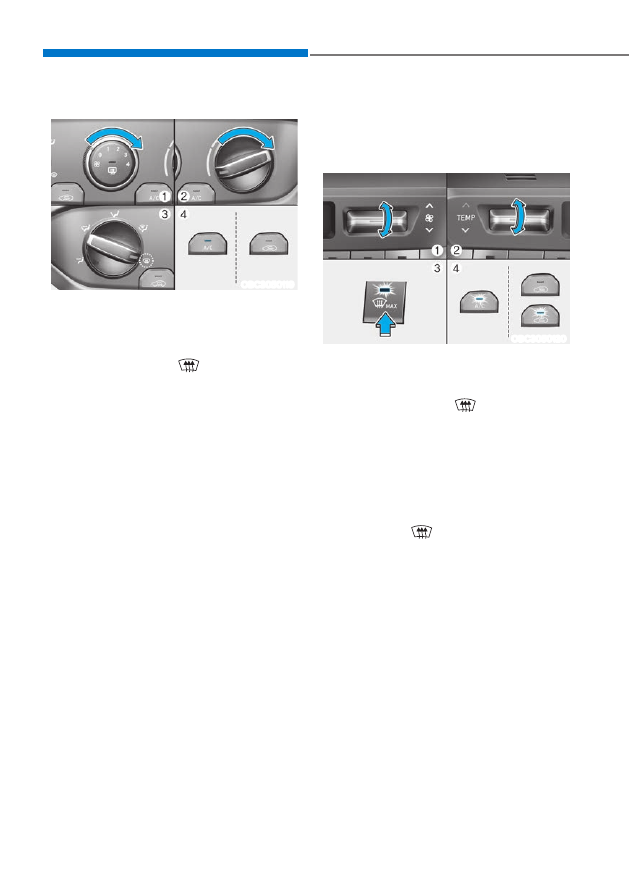

Za odmrzavanje vjetrobrana izvana

OBC3050119

1. Postavite brzinu ventilatora u najviši

položaj.

2. Postavite temperaturu u najtopliji

položaj (HI).

3. Pritisnite prekidač

4. Klimatizacija će se uključiti prema

prepoznatoj temperaturi ambijenta i

položaj vanjskog (svježeg) zraka će biti

odabran automatski.

Sustav automatskog klima-

uređaja

Za odmagljivanje vjetrobrana

iznutra

OBC3050120

1. Postavite brzinu ventilatora u željeni

položaj.

2. Odaberite željenu temperaturu.
3. Pritisnite prekidač (

4. Klimatizacija će se uključiti prema

prepoznatoj temperaturi ambijenta i

položaj vanjskog (svježeg) zraka će biti

odabran automatski.

Ako klimatizacija nije odabrana automat-

ski, prilagodite odgovarajući prekidač

ručno.
Ako je položaj

odabran, niža brzina

ventilatora prilagođena je u višu brzinu

ventilatora.

5-79

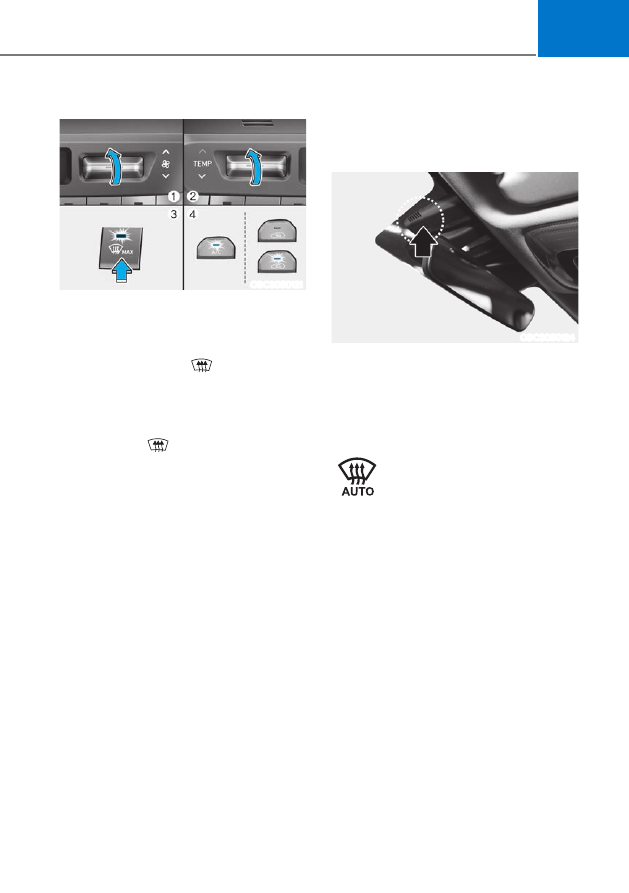

Za odmrzavanje vjetrobrana izvana

OBC3050121

1. Postavite brzinu ventilatora u najviši

položaj.

2. Postavite temperaturu u najtopliji

položaj (HI).

3. Pritisnite prekidač (

4. Klimatizacija će se uključiti prema

prepoznatoj temperaturi ambijenta i

položaj vanjskog (svježeg) zraka će biti

odabran automatski.

Ako je položaj

odabran, niža brzina

ventilatora prilagođena je u višu brzinu

ventilatora.

Sustav automatskog

odmagljivanja (samo za sustav

automatskog klima-uređaja, ako

je u opremi)

OBC3050124

Automatsko odmagljivanje smanjuje

mogućnost magljenja unutarnje strane

vjetrobranskog stakla automatskim pre-

poznavanjem vlage na unutarnjoj strani

vjetrobrana.
Sustav automatskog odmagljivanja radi

kad je uključeno grijanje ili klima uređaj.

Kad je sustava automatskog

odmagljivanja (ADS) aktivan,

ovaj indikator je uključen.

Ako se otkrije velika količina vlage u

vozilu, ADS sustav se uključuje.
Ovi koraci su automatski odrađeni:
1) Uključuje se A/C sustav.
2) Odabir ulaska zraka se u slučaju niske

vanjske temperature prebacuje na

svjež.

3) Mod se mijenjana odmrzavanje kako bi

strujanje zraka usmjerio na vjetrobran.

4) Brzina ventilatora se povećava.

5-80

Značajke vašeg vozila

Isključivanje ili reset sustava

automatskog odmagljivanja

Pritisnite prekidač za odmrzavanje i

držite ga pritisnutim 3 sekunde kad je

ključ u bravi za paljenje u položaju ON.
Ako se ADS sustav isključi, indikator pre-

kidača odmrzavanja će zatreptati 3 puta.
Kad se ADS sustav resetira, indikator pre-

kidača odmrzavanja će zatreptati 6 puta.

Obavijest

Ako je ADS sustav automatskog odmaglji-

vanja uključio klima-uređaj i Vi pokušate

ugasiti klima-uređaj, indikator prekidača

odmrzavanja će zatreptati 3 puta i kli-

ma-uređaj će nastaviti s radom.
Za efikasnost sustava nemojte odabrati

položaj recirkulacije zraka u kabini dok

je sustav automatskog odmagljivanja

uključen.
Ako je ADS sustav automatskog odmaglji-

vanja u radu, sve ostale komande (brzina

ventilatora, podešavanje temperature i

odabir ulaza zraka) su onemogućene.

OPASKA

Nemojte ukloniti poklopac senzora

smješten na gornjem kraju vozačke

strane vjetrobranskog stakla.
Može doći do oštećenja dijelova susta-

va i možda neće biti pokriveno Vašim

jamstvom vozila.

Odmrzavanje

OPASKA

Kako biste spriječili oštećenje vodiča

spojenih u unutarnju površinu stražnjeg

prozora, nikada nemojte koristiti oštre

predmete ili sredstva za čišćenje stakla

koja sadrže abrazivna sredstva za čišće-

nje prozora.

Obavijest

Ako želite odmrznuti ili odmagliti prednje

vjetrobransko staklo, pogledajte “Odmr-

zavanje i odmagljivanje vjetrobrana” u

ovom poglavlju.

Content .. 12 13 14 15 ..
