7-109

7

Т

е

хническ

ое об

слу

жив

ание

7

5. Отсоедините

фиксирующую

проволоку лампы фары, нажав
на ее конец и толкнув вперед.

6. Извлеките лампу из узла фары.
7.

Установите новую лампу
передней фары и установите
фиксирующую проволоку,
вложив ее в канавку лампы.

8. Подсоедините разъем патрона

лампы передней фары.

9.

Установите крышку лампы
передней фары вращением по
часовой стрелке.

Информация

После ДТП или после повторной
установки узла фары нужно
обратиться к официальному дилеру
HYUNDAI для выполнения
фокусировки фар.

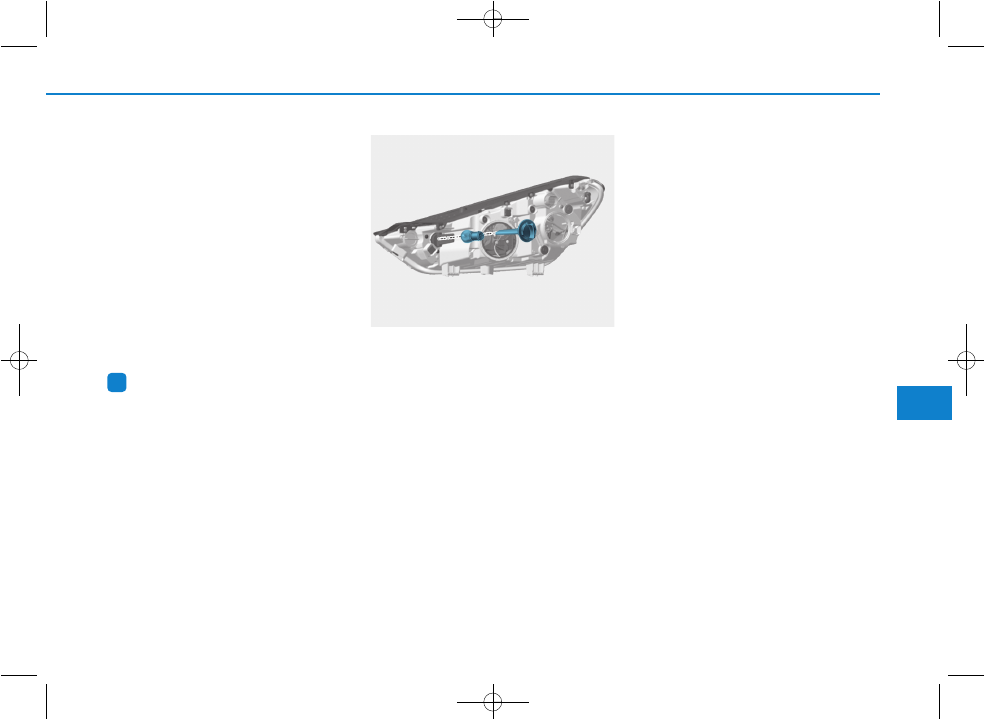

Лампа указателя поворота

1. Откройте капот.
2. Отсоедините

отрицательный

кабель АКБ.

3.

Извлеките патрон из узла
вращением против часовой
стрелки до совмещения
выступов на патроне с
прорезями узла.

4. Извлеките лампу из патрона,

нажав на нее и повернув против
часовой стрелки до совмещения
выступов на лампе с прорезями
патрона. Извлеките лампу из
патрона.

5. Установите новую лампу, для

чего вдавите ее в патрон и
поверните до фиксации.

6. Установите патрон в узел. Для

этого необходимо совместить
выступы на патроне с
прорезями узла.

7.

Вдавите патрон в узел и
поверните патрон по часовой
стрелке.

Габаритных огней/Лампа
дневных ходовых огней

Если светодиодная лампа не
работает, рекомендуется
обратиться к официальному
дилеру HYUNDAI для проверки
автомобиля.

i

OTLE078019

7-110

Техническое обслуживание

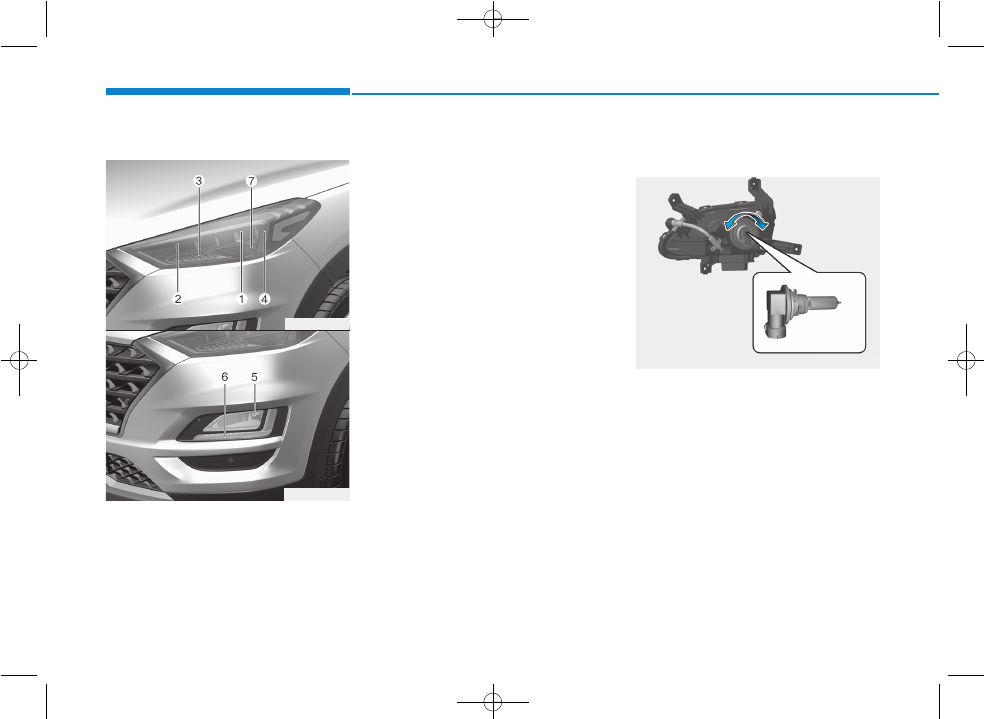

Tип B

(1) Лампа передней фары

(ближний свет)

(2) Лампа передней фары

(дальний свет)

(3) Лампа указателя поворота

(4) Лампа габаритных огней
(5) Лампа противотуманной фары
(6) Лампа дневных ходовых огней
(7) Статического фонаря

освещения на поворотах

Лампы

Если светодиодная лампа не
работает, рекомендуется
обратиться к официальному
дилеру HYUNDAI для проверки
автомобиля.

Противотуманные фары
(при наличии)

1. Ослабьте штифтовые крепления

нижней крышки и снимите ее.

2. Протяните руку в заднюю часть

переднего бампера.

3. Отсоедините разъем питания от

патрона.

4.

Извлеките патрон лампы из
корпуса, повернув его против
часовой стрелки до совмещения
проушин на гнезде с прорезями
на корпусе.

OTLE078107

OTLE078032

OTLE078106

7-111

7

Т

е

хническ

ое об

слу

жив

ание

7

7

7

5. Установите патрон в корпус. Для

этого необходимо совместить
выступы на патроне с прорезями
корпуса.    Вдавите патрон в
корпус и поверните его по
часовой стрелке.

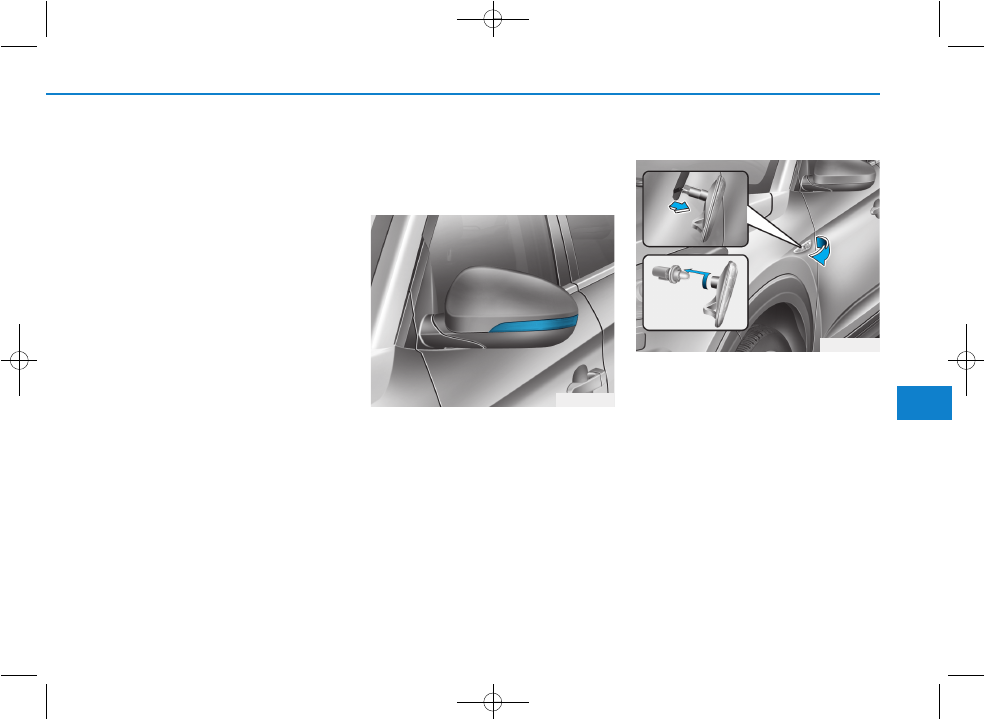

Замена лампы бокового
повторителя указателей
поворота

Tип A

Если лампа не загорается,
рекомендуется обратиться к
официальному дилеру HYUNDAI
для проверки автомобиля.

Tип B

1. Подденьте стекло и извлеките

узел передней фары наружу,
чтобы снять его с автомобиля.

2. Отсоедините

электрический

разъем лампы.

3. Отсоедините патрон от стекла,

повернув патрон против
часовой стрелки, чтобы
совместить выступы в патроне с
отверстиями в стекле.

4. Извлеките лампу, вытягивая ее

по прямой линии.

5. Вставьте в патрон новую лампу.
6. Соедините патрон и стекло.

OTL075065

OTL075066

7-112

Техническое обслуживание

7. Подсоедините  электрический

разъем лампы.

8. Установите фонарь на кузов

автомобиля.

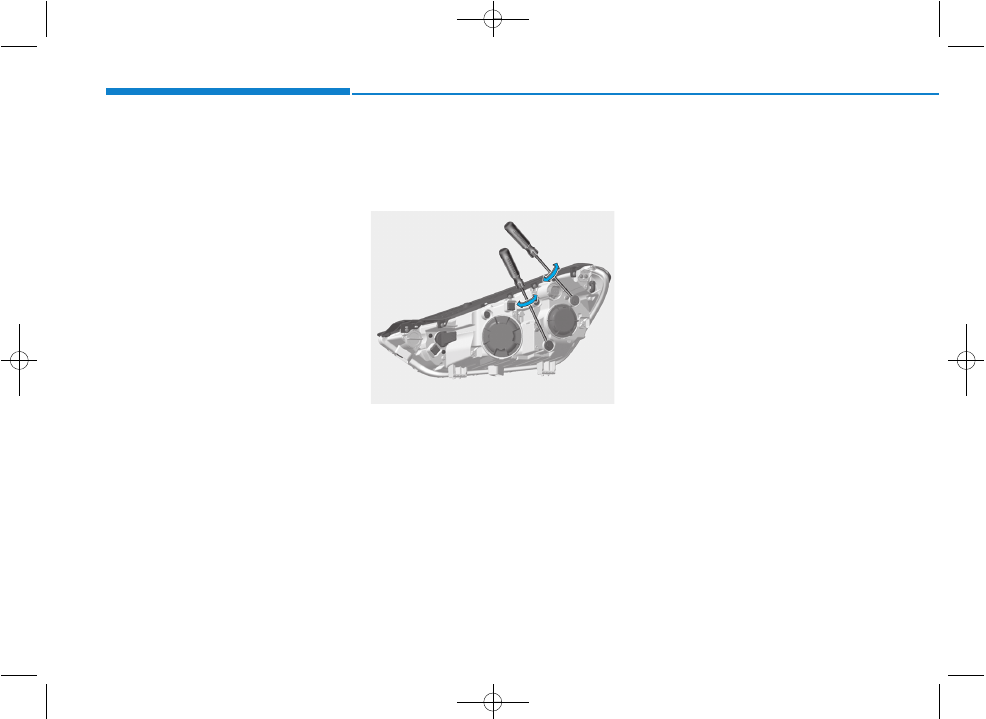

Регулировка фар и
противотуманных фар
(для Европы)

Регулирование фар

1. Установите

надлежащее

давление в шинах и уберите
нагрузку из автомобиля, за
исключением водителя, запасного
колеса и инструментов.

2. Автомобиль

необходимо

расположить на ровной
площадке.

3.

Начертите на экране
вертикальные линии
(проходящие через центры
соответствующих передних
фар) и горизонтальную линию
(проходящую через центр
передних фар).

4.

Убедившись в исправном
состоянии фар и достаточном
заряде АКБ, отрегулируйте
фары так, чтобы область с
максимальной яркостью
находилась в месте с
вертикальными линиями.

5. Чтобы изменить направление

фары ближнего света влево или
вправо, вращайте в
соответствующую сторону винт.
Чтобы изменить направление
фары ближнего света вверх или
вниз, вращайте в
соответствующую сторону винт.

Чтобы изменить направление
фары дальнего света вверх
или вниз, вращайте в
соответствующую сторону винт.

OTLE078020

7-113

7

Т

е

хническ

ое об

слу

жив

ание

7

7

7

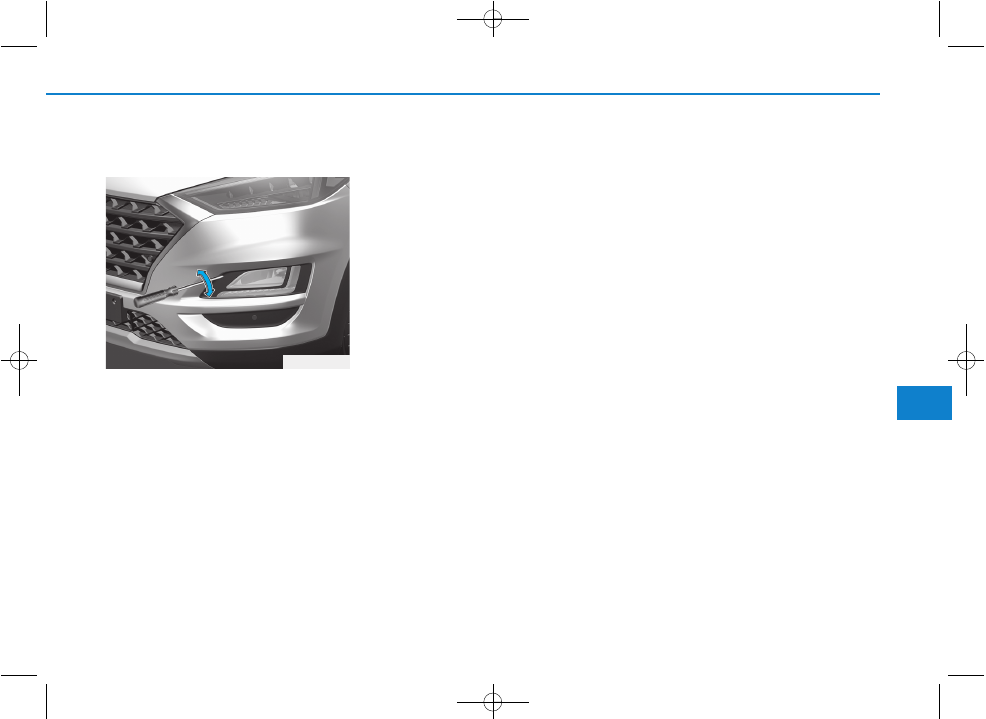

Регулировка передней
противотуманной фары

Регулировка передних
противотуманных фар выполняется
аналогично регулировке фар
ближнего и дальнего света.
Регулирование передних
противотуманных фар должно
производиться при нормальном
состоянии фар и достаточном
заряде аккумуляторной батареи.
Чтобы изменить направление
передней противотуманной фары
вверх или вниз, вращайте в
соответствующую сторону винт.

OTLE078108

7-114

Техническое обслуживание

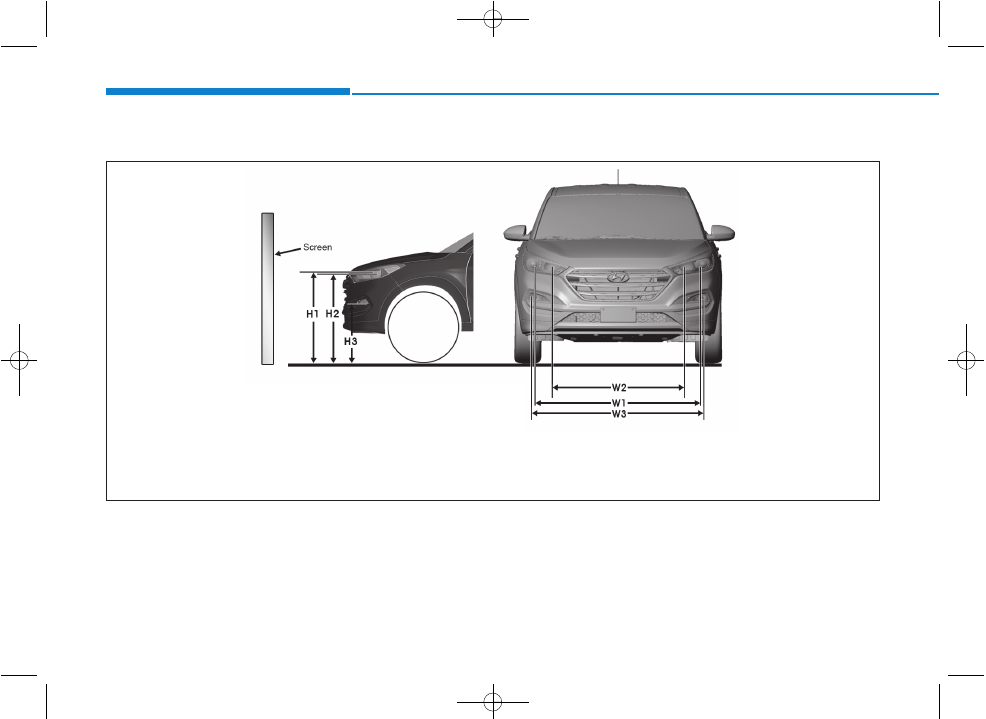

Контрольная точка

H1 : Height between the head lamp bulb center and ground (Low beam)
H2 : Height between the head lamp bulb center and ground (High beam)
H3 : Height between the fog lamp bulb center and ground
W1 : Distance between the two head lamp bulbs centers (Low beam)
W2 : Distance between the two head lamp bulbs centers (High beam)
W3 : Distance between the two fog lamp bulbs centers

OTLE075022

H1: Расстояние от центра лампы до земли (ближний свет)
H2: Расстояние от центра лампы до земли (дальний свет)
H3: Высота центра лампы противотуманной фары над землей
W1: Расстояние по горизонтали между центрами ламп (ближний свет)
W2: Расстояние по горизонтали между центрами ламп (дальний свет)
W3: Расстояние между центрами ламп противотуманных фар

7-115

7

Т

е

хническ

ое об

слу

жив

ание

7

Единицы измерения: мм (дюймы)

Состояние

автомобиля

Тип лампы

H1

H2

H3

W1

W2

W3

Противо

-

туманные

фары

Противо

-

туманные

фары+DRL

(дневные

ходовые

огни)

Противотум

анные

фары

Противо

-

туманные

фары+DRL

(дневные

ходовые

огни)

Без водителя

Галогенный/

HID

881 (34,68)

852

(33,54)

576

(22,68)

593

(23,35)

1492 (58,74) 1274 (50,16)

1 460

(57,48)

1 474

(58,03)

Светодиод

893 (35,16)

859

(33,82)

1460 (57,48) 1188 (46,77)

С водителем

Галогенный/

HID

874 (34,41)

845

(33,27)

569

(22,4)

586

(23,07)

1492 (58,74) 1274 (50,16)

1 460

(57,48)

1 474

(58,03)

Светодиод

886 (34,88)

852

(33,54)

1460 (57,48) 1188 (46,77)

7-116

Техническое обслуживание

7

Фара ближнего света (Ближний свет левой фары)

1. Включите ближний свет без водителя в автомобиле.
2. Линия обреза должна соответствовать линии обреза на рисунке.
3. Сначала выполняется горизонтальная регулировка фар, затем вертикальная.
4. Если установлен корректор наклона фар, установите регулятор на 0.

OTLE075100

■ На основании 10-метрового экрана

W1 (ближний свет)

Вертикальная линия центра лампы правой фары

Горизонтальная линия центра ламп фар

Вертикальная линия центра лампы левой фары

Ось автомобиля

Земля

Граничная линия

H1

(ближний

свет)

7-117

7

Т

е

хническ

ое об

слу

жив

ание

7

7

7

Фара ближнего света (Ближний свет правой фары)

1. Включите ближний свет без водителя в автомобиле.
2. Линия обреза должна соответствовать линии обреза на рисунке.
3. Сначала выполняется горизонтальная регулировка фар, затем вертикальная.
4. Если установлен корректор наклона фар, установите регулятор на 0.

OTLE075101

■ На основании 10-метрового экрана

W1 (ближний свет)

Вертикальная линия центра лампы правой фары

Горизонтальная линия центра ламп фар

Вертикальная линия центра лампы левой фары

Ось автомобиля

Земля

Граничная линия

H1

(ближний

свет)

7-118

Техническое обслуживание

Передняя противотуманная фара

1. Включите передние противотуманные фары без водителя в автомобиле.
2. Линия обреза должна проектироваться в допустимом диапазоне (заштрихованная область).

7

OTLE075102

■ На основании 10-метрового экрана

W3 (Противотуманная фара)

Земля

H3

(Про

тив

от

уманная

фара)

Вертикальная линия центра лампы

левой противотуманной фары

Горизонтальная линия центра

ламп противотуманных фар

Верхний
держатель

Ось автомобиля

Вертикальная линия центра лампы правой
противотуманной фары

Граничная линия

7-119

7

Т

е

хническ

ое об

слу

жив

ание

7

7

7

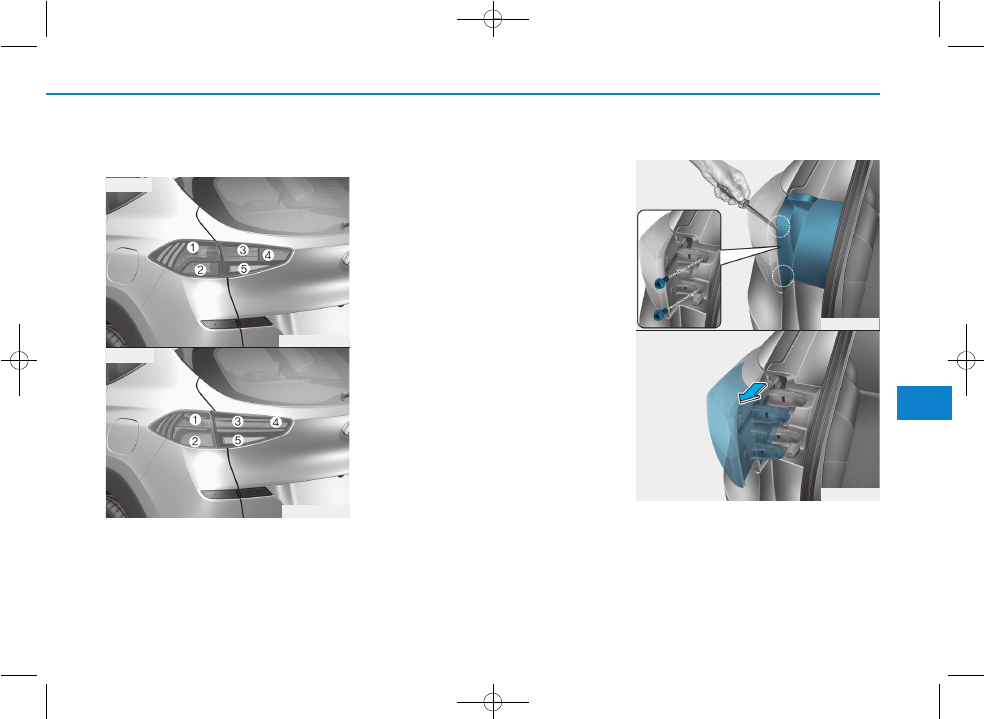

Замена лампы заднего
комбинированного фонаря

(1) Габаритный фонарь/стоп-

сигнал (тип А)
Габаритный фонарь/стоп-
сигнал, габаритный фонарь
(тип B)

(2) Лампа указателя поворота
(3) Габаритный фонарь
(4) Задний противотуманный

фонарь

(5) Фонарь света заднего хода

Наружное освещение

Лампы стоп-сигнала/габаритных
огней и указателей поворота

1. Остановите двигатель.
2. Откройте дверь задка.

OTL075035

OTL075036

OTLE078034

OTLE078109

■ Tип A

■ Tип B

7-120

Техническое обслуживание

7

3. Ослабьте фиксирующие винты

лампы в сборе с помощью
отвертки для винтов с головкой
Philips.

4.

Демонтируйте узел заднего
комбинированного фонаря с
корпуса автомобиля.

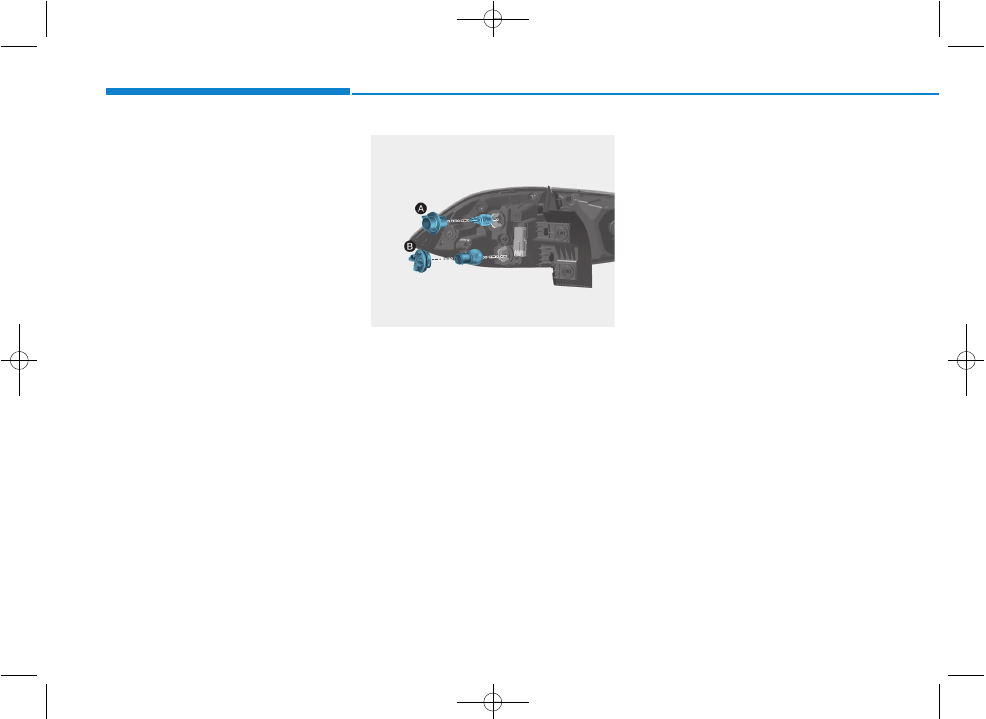

[A] : Задний фонарь/стоп-сигнал,

[B] : Лампа указателя поворота

5. Отделите гнездо от деталей

узла, вращая его против часовой
стрелки, пока выступы на
корпусе гнезда не совместятся с
пазами в деталях узла.

6. Извлеките лампу из гнезда,

нажав на нее и вращая против
часовой стрелки, пока выступы
на корпусе лампы не
совместятся с пазами в гнезде.
Извлеките лампу, потянув ее из
гнезда.

7. Вставьте новую лампу в гнездо и

вращайте ее, пока она не
зафиксируется.

8. Установите гнездо в узел,

совместив выступы на корпусе
гнезда с пазами в деталях узла.

Вставьте гнездо в узел и
поверните по часовой стрелке.

9. Установите узел лампы обратно

на кузов автомобиля.

Задний фонарь/стоп-сигнал,
задний фонарь (тип B,
светодиодный)

Если светодиодная лампа не
работает, рекомендуется
обратиться к официальному
дилеру HYUNDAI для проверки
автомобиля.

OTLE078037

7-121

7

Т

е

хническ

ое об

слу

жив

ание

7

7

7

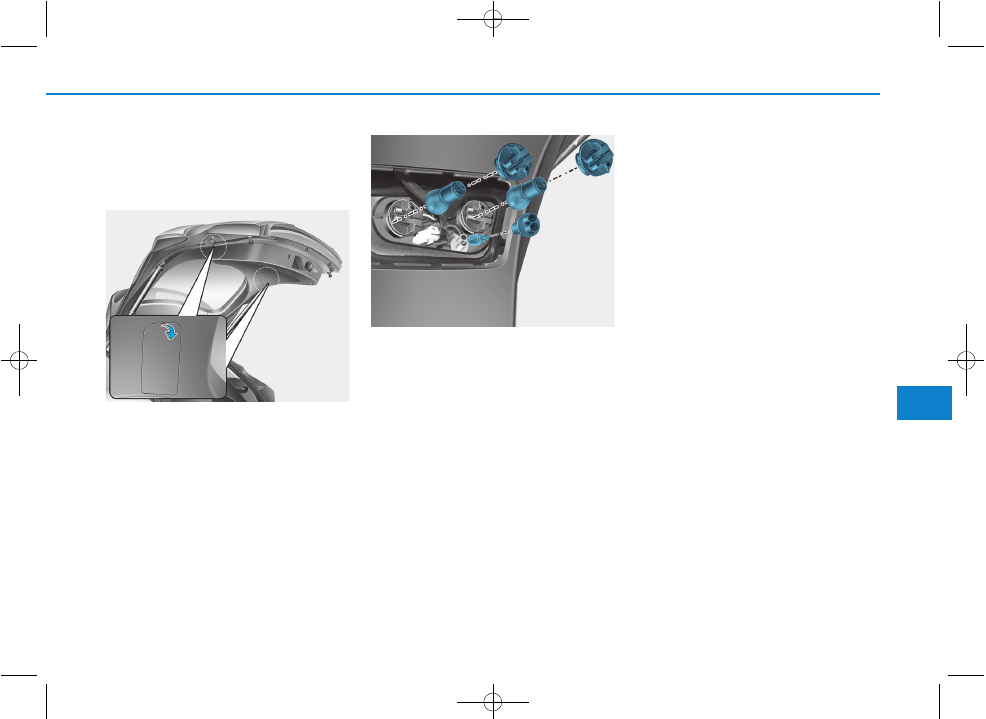

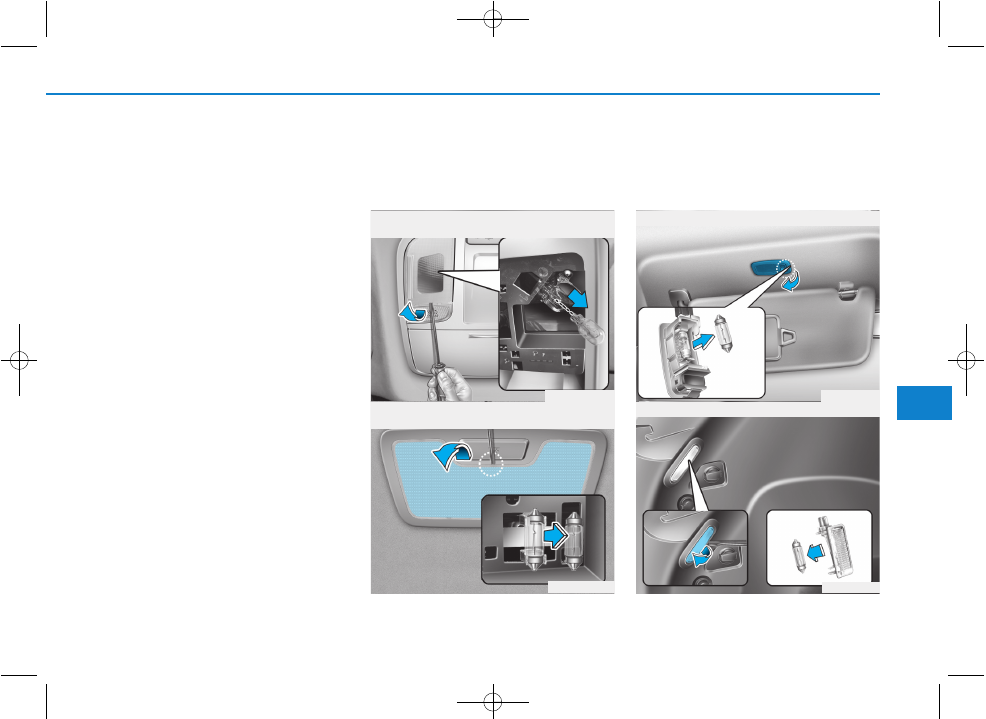

Внутренний фонарь

Лампа электрическая
габаритного огня / фонарь света
заднего хода

1. Остановите двигатель.
2. Откройте дверь задка.
3.

Удалите крышку для
обслуживания при помощи
отвертки с плоским
наконечником.

4. Извлеките патрон из сборки,

провернув его против часовой
стрелки до совмещения
выступов на патроне с
прорезями.

5. Вытащите лампу из патрона.
6.

Установите новую лампу в
патрон.

7. Установите патрон в блок-фару.

Для этого необходимо
совместить выступы на патроне
с прорезями блок-фары.

8. Установите блок-фару на место.

Габаритный фонарь, задний
противотуманный фонарь (тип B,
светодиодный)

Если светодиодная лампа не
работает, рекомендуется
обратиться к официальному
дилеру HYUNDAI для проверки
автомобиля.

Противотуманный фонарь
(при наличии)
1.

Извлеките патрон из блок-
фары, провернув его против
часовой стрелки до совмещения
выступов на патроне с
прорезями блок-фары.

2. Извлеките лампу из патрона,

нажав на нее и повернув против
часовой стрелки до совмещения
выступов на лампе с прорезями
патрона. Вытащите лампу из
патрона.

3. Установите новую лампу в

патрон.

4. Установите блок-фару на место.

OTLE075016

OTL075039

7-122

Техническое обслуживание

7

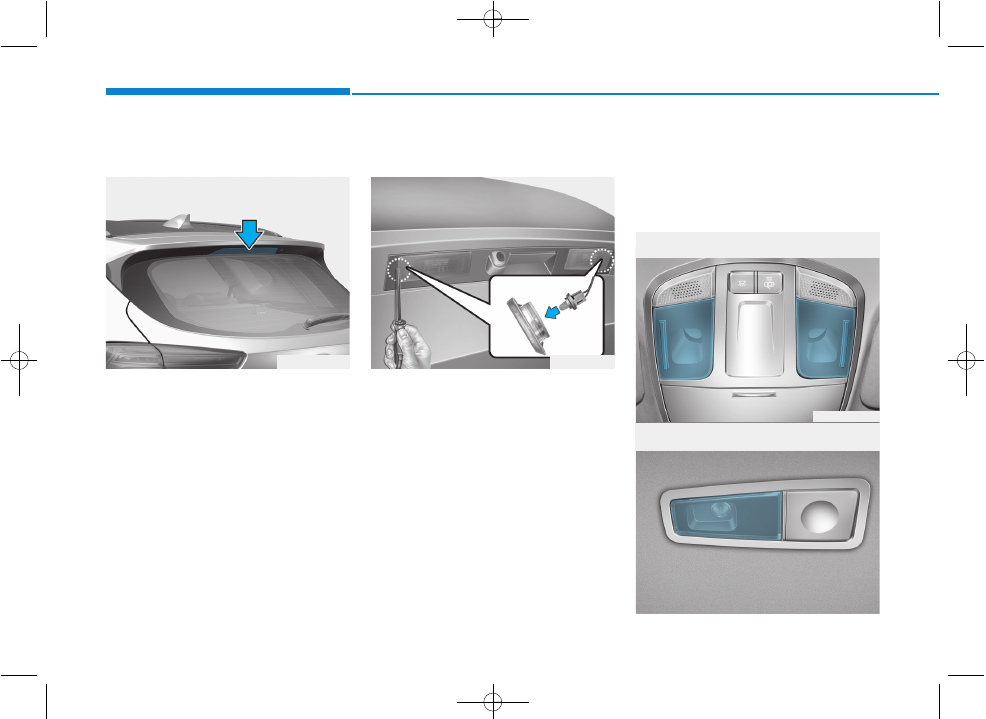

Замена дополнительного
сигнала торможения

Если не загорается лампа
дополнительного сигнала
торможения, рекомендуется
обратиться к официальному
дилеру HYUNDAI.

Замена лампы освещения
номерного знака

1.

Ослабьте стопорные винты
рассеивателя при помощи
отвертки с крестовым
наконечником.

2. Снимите рассеиватель.
3. Извлеките лампу, потянув ее из

гнезда.

4. Установите новую лампу.
5.

Установите рассеиватель на
место и надежно зафиксируйте
стопорными винтами.

Замена лампы плафона
освещения салона

Лампа направленного
освещения и плафон
освещения салона

OTLE078040

OTLE078041

OTLE075017

OTL075044

■ Лампа направленного освещения - с верхним

люком

■ Плафон освещения салона - с верхним

люком

7-123

7

Т

е

хническ

ое об

слу

жив

ание

7

7

7

Если светодиодная лампа не
работает, рекомендуется
обратиться к официальному
дилеру HYUNDAI для проверки
автомобиля.

■ Лампа направленного освещения - без

верхнего люка

OTLE075018

OLFH074029

■ Лампа косметического зеркала

■ Плафон освещения багажника

OTL075043

OTL075045

■ Плафон освещения салона - без верхнего

люка

Лампа направленного освещения, плафон освещения салона,
лампа подсветки аксессуарного зеркала, лампа освещения
багажного отделения и лампа освещения перчаточного
ящика

7-124

Техническое обслуживание

7

1. С помощью отвертки с плоским

шлицом аккуратно подденьте
рассеиватель изнутри корпуса
лампы.

2.

Извлеките лампу прямым
движением.

3.

Установите новую лампу в
патрон.

4. Совместите

выступы

рассеивателя с внутренними
прорезями корпуса лампы и
установите рассеиватель на
место.

Соблюдайте осторожность,
чтобы не повредить крышку,
крепление и пластмассовый
корпус.

К СВЕДЕНИЮ

OTLE078046

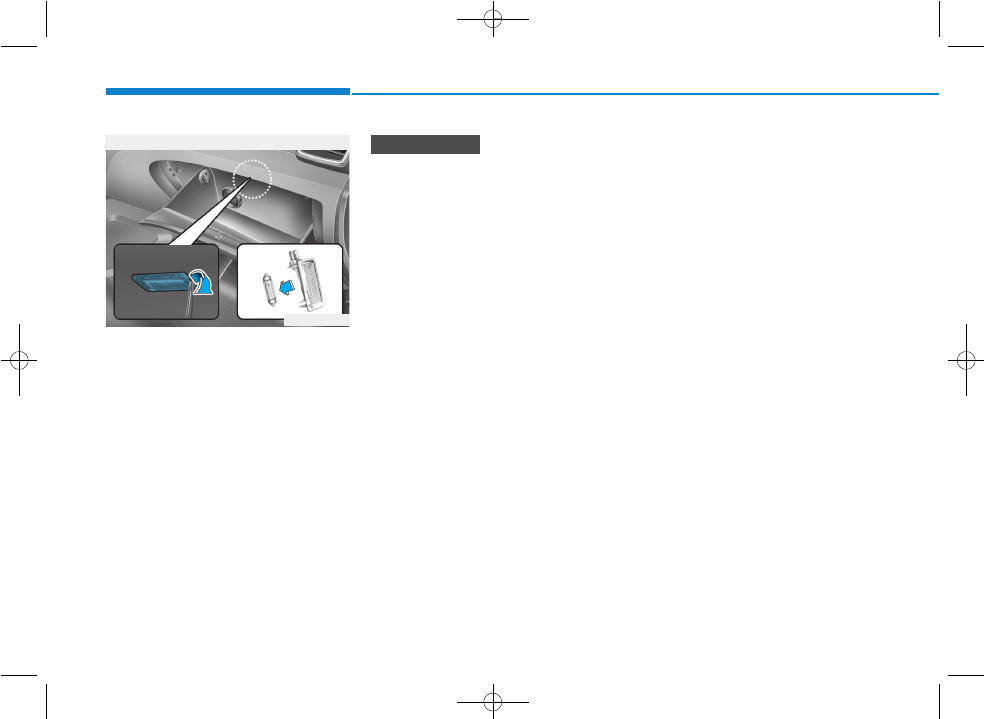

■ Лампа перчаточного ящика
