7-93

Т

е

хническ

ое об

слу

жив

ание

7

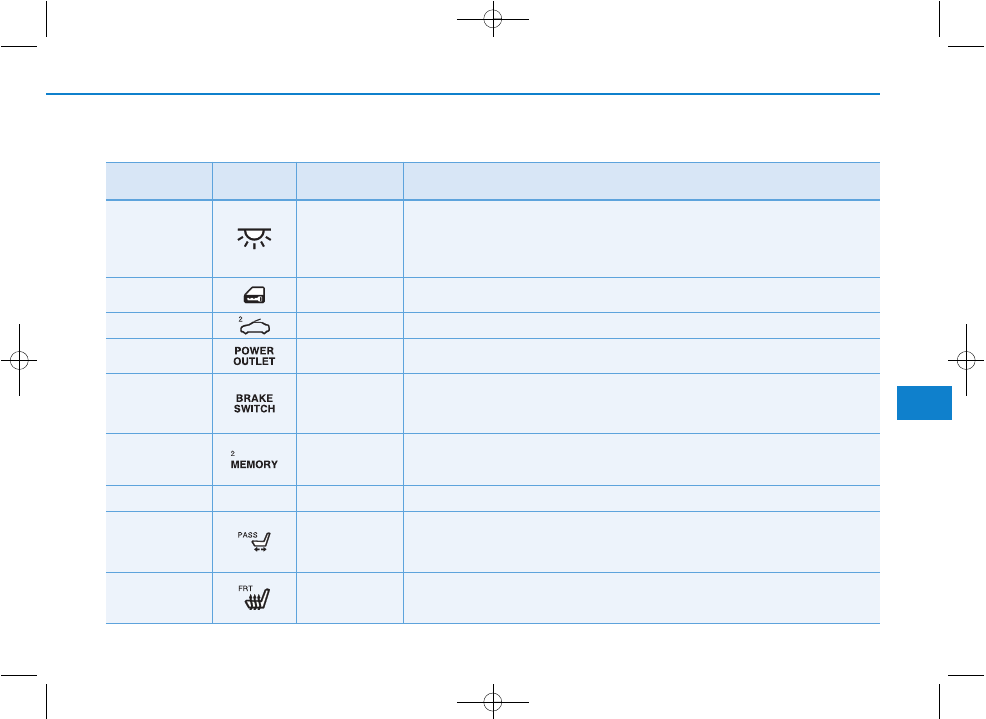

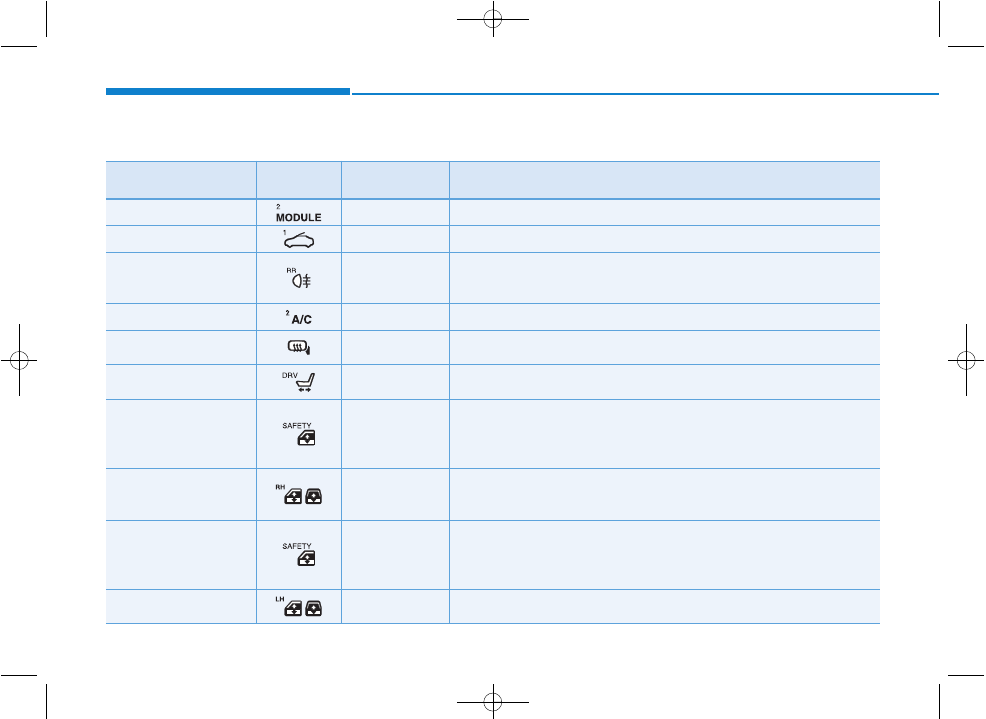

Наименование

предохранителя

Символ

Номинал

предохранителя

Защищаемая цепь

ПЛАФОН

ОСВЕЩЕНИЯ

САЛОНА

10A

Подсветка замка зажигания и датчик открытия двери, плафон освещения
багажника, лампа перчаточного ящика, лампа потолочной консоли, плафон
освещения салона, лампы левого/правого переднего косметического зеркала,
левая/правая задние лампы индивидуальной подсветки, блок беспроводной
зарядки

БЛОКИРОВКА

ДВЕРЕЙ

20A

Реле блокировки дверей, реле разблокирования дверей,
блок реле ICM (реле двойной блокировки)

ЛЮК В КРЫШЕ 2

20A

Панорамный люк

РОЗЕТКА

ПИТАНИЯ

20A

Передняя розетка питания и прикуриватель, передняя розетка питания #2

ДАТЧИК

ПОЛОЖЕНИЯ

ПЕДАЛИ

ТОРМОЗА

7,5A

Блок управления электронными ключами, переключатель стоп-сигнала

ЗУ 2

10A

Блок управления кузовными системами, датчик дождя, переключатель консоли,
индикатор безопасности Блок управления кондиционером, комбинация приборов,
блок реле ICM (реле складывания и раскладывания наружных зеркал)

ЗУ 1

MEMORY

1

10A

Модуль MTS E-Call

СИДЕНЬЕ С

ЭЛЕКТРОПРИ

-

ВОДОМ

(ПАССАЖИРА)

30A

Ручной регулятор сиденья пассажира

ОБОГРЕВАТЕЛЬ

ПЕРЕДНИХ

СИДЕНИЙ

20A

Модуль переднего сиденья с вентиляцией, модуль обогревателя переднего
сиденья

Блок предохранителей со стороны водителя

7-94

Техническое обслуживание

Наименование

предохранителя

Символ

Номинал

предохранителя

Защищаемая цепь

МОДУЛЬ 2

20A

Блок ПП (предохранитель – F44, F45, F49, F50, F52, F53)

ЛЮК В КРЫШЕ 1

20A

Панорамный люк

ЗАДНИЕ

ПРОТИВОТУМАННЫЕ

ФОНАРИ

10A

Блок реле ICM (реле задних противотуманных фонарей)

КОНДИЦИОНЕР 2

7,5A

Блок управления кондиционером

ЗЕРКАЛА С

ОБОГРЕВОМ

10A

Наружное зеркало с электроприводом на стороне водителя/пассажира,
блок управления кондиционером, ЭБУД/PCM

ЭЛЕКТРОПРИВОД.

СИДЕНЬЯ (ВОД.)

30A

Ручной регулятор сиденья водителя

ЭЛЕКТРОСТЕКЛОПО

-

ДЪЕМНИК ДВЕРИ

ВОДИТЕЛЯ С ЗАЩИТОЙ

ОТ ЗАЩЕМЛЕНИЯ

25A

Модуль электростеклоподъемника двери водителя с защитой от
защемления

ПРАВЫЙ

ЭЛЕКТРОСТЕКЛОПО

-

ДЪЕМНИК

25A

Главный переключатель электростеклоподъемников,
переключатель электростеклоподъемника двери пассажира

ЭЛЕКТРОСТЕКЛОПОДЪ

ЕМНИК ДВЕРИ ПАССА

-

ЖИРА С ЗАЩИТОЙ ОТ

ЗАЩЕМЛЕНИЯ

25A

Модуль электростеклоподъемника пассажира с защитой от защемления

ЛЕВЫЙ ЭЛЕКТРОСТЕК

-

ЛОПОДЪЕМНИК

25A

Главный переключатель электростеклоподъемников,
переключатель электростеклоподъемника двери пассажира

Блок предохранителей со стороны водителя

7-95

Т

е

хническ

ое об

слу

жив

ание

7

Панель плавких
предохранителей в отсеке
двигателя

С внутренней стороны крышки
блока реле и предохранителей
находится этикетка с указанием
названий предохранителей и их
номинала.

Информация

Приведенные в этом руководстве описания блока предохранителей
применимы не ко всем транспортным средствам (в зависимости от
вариантного исполнения). Все данные актуальны на момент публикации.
При проверке блока предохранителей следует использовать этикетку блока
предохранителей для данного транспортного средства.

i

OTLE078029

OTLE078030

7-96

Техническое обслуживание

7

Основной блок предохранителей моторного отсека (Бензиновый двигатель)

Наименование

предохранител

Символ

Номинал

предохранителя

Защищаемая цепь

МУЛЬТИ

-

ПРЕ

-

ДОХРА

-

НИТЕЛЬ

РУЛЕВОЕ

УПРАВЛЕНИЕ С
ЭЛЕКТРОННЫМ
УСИЛИТЕЛЕМ 1

1

1

100A

Блок MDPS

РУЛЕВОЕ

УПРАВЛЕНИЕ С
ЭЛЕКТРОННЫМ
УСИЛИТЕЛЕМ 2

1

2

80A

Блок MDPS

B+ 1

60A

Интеллектуальная распределительная коробка (IPS1, IPS2, IPS3, IPS4,
предохранитель - F50)

B+ 2

60A

Интеллектуальная распределительная коробка (IPS5, IPS6, IPS7, IPS8,
IPS9, предохранитель - F19/F28/F35/F42)

B+ 3

50A

Интеллектуальная распределительная коробка (предохранитель -
F23/F32/F39/F41/F46/F48, реле электростеклоподъемника)

ABS 1

40A

Блок управления ESP, блок управления АБС

ABS 2

40A

Блок управления ESP, блок управления АБС

ЗАЖ. 1

40A

Без электронных ключей: переключатель зажигания, С электронным
ключом: блок ПП (реле PDM (ЗАЖ. 1), реле PDM (ACC))

ЗАЖ. 2

30A

Без электронных ключей: переключатель зажигания, С электронным
ключом: блок ПП (реле PDM (ЗАЖ. 2))

7-97

Т

е

хническ

ое об

слу

жив

ание

7

Основной блок предохранителей моторного отсека (Бензиновый двигатель)

Наименование

предохранител

Символ

Номинал

предохранителя

Защищаемая цепь

ПРЕ

-

ДОХРА

-

НИТЕЛЬ

B+ 4

50A

Интеллектуальная распределительная коробка (предохранитель -
F14/F21/F22/F31/F38/F45, предохранитель устройства автоматической
отсечки тока утечки)

ВЕНТИЛЯТОР

ОХЛАЖДЕНИЯ 1

(50A)

[60A]

(G4NA/G4FD/G4KJ): Распределительная коробка моторного отсека
(реле 1, реле 9)
(G4FJ): Распределительная коробка моторного отсека (реле 1)

TCU 3

40A

TCM

TCU 4

40A

TCM

ВЕНТИЛЯТОР

40A

Распределительная коробка моторного отсека (реле 13)

КРЫШКА

БАГАЖНИКА С
ЭЛЕКТРОПРИ

-

ВОДОМ

40A

Модуль крышки багажника с электроприводом

ЗАДНИЙ

ОБОГРЕВАТЕЛЬ

40A

Распределительная коробка моторного отсека (реле 2)

ВЕНТИЛЯТОР

ОХЛАЖДЕНИЯ 2

2

40A

G4FJ: Распределительная коробка моторного отсека (реле 9)

7-98

Техническое обслуживание

7

Основной блок предохранителей моторного отсека (Дизельный двигатель)

Наименование

предохранител

Символ

Номинал

предохранителя

Защищаемая цепь

МУЛЬТИ

-

ПРЕ

-

ДОХРА

-

НИТЕЛЬ

РУЛЕВОЕ

УПРАВЛЕНИЕ С
ЭЛЕКТРОННЫМ
УСИЛИТЕЛЕМ 1

1

1

100A

Блок MDPS

РУЛЕВОЕ

УПРАВЛЕНИЕ С
ЭЛЕКТРОННЫМ
УСИЛИТЕЛЕМ 2

1

2

80A

Блок MDPS

B+ 1

60A

Интеллектуальная распределительная коробка (IPS1, IPS2, IPS3, IPS4,
предохранитель - F50)

B+ 2

60A

Интеллектуальная распределительная коробка (IPS5, IPS6, IPS7, IPS8,
IPS9, предохранитель - F19/F28/F35/F42)

B+ 3

50A

Интеллектуальная распределительная коробка (предохранитель –
F23/F32/F39/F41/F46/F48, реле электростеклоподъемника)

ABS 1

40A

Блок управления ESP, блок управления АБС

ABS 2

40A

Блок управления ESP, блок управления АБС

IG1

40A

Без электронных ключей: переключатель зажигания, С электронным
ключом: блок ПП (реле PDM (ЗАЖ. 1), реле PDM (ACC))

IG2

30A

Без электронных ключей: переключатель зажигания, С электронным
ключом: блок ПП (реле PDM (ЗАЖ. 2))

7-99

Т

е

хническ

ое об

слу

жив

ание

7

Основной блок предохранителей моторного отсека (Дизельный двигатель)

Наименование

предохранител

Символ

Номинал

предохранителя

Защищаемая цепь

МУЛЬТИ

-

ПРЕ

-

ДОХРА

-

НИТЕЛЬ

СВЕЧА

НАКАЛИВАНИЯ

80A

Блок реле свечей накаливания

ОБОГРЕВАТЕЛЬ

С ПТК 1

PTC

HEATER

1

50A

Распределительная коробка моторного отсека (реле 6)

ОБОГРЕВАТЕЛЬ

С ПТК 2

PTC

HEATER

2

50A

Распределительная коробка моторного отсека (реле 5)

ОБОГРЕВАТЕЛЬ

С ПТК 3

PTC

HEATER

3

50A

Распределительная коробка моторного отсека (реле 4)

7-100

Техническое обслуживание

Основной блок предохранителей моторного отсека (Дизельный двигатель)

Наименование

предохранител

Символ

Номинал

предохранителя

Защищаемая цепь

ПРЕ

-

ДОХРА

-

НИТЕЛЬ

B+ 4

50A

Интеллектуальная распределительная коробка (предохранитель -
F14/F21/F22/F31/F38/F45, предохранитель устройства автоматической
отсечки тока утечки)

ВЕНТИЛЯТОР

ОХЛАЖДЕНИЯ 1

60A

Распределительная коробка моторного отсека (реле 1)

TCU 3

40A

TCM

TCU 4

40A

TCM

ВЕНТИЛЯТОР

40A

Распределительная коробка моторного отсека (реле 13)

КРЫШКА

БАГАЖНИКА С
ЭЛЕКТРОПРИ

-

ВОДОМ

40A

Модуль крышки багажника с электроприводом

ПОДОГРЕВАТЕЛЬ

ТОПЛИВА

30A

Распределительная коробка моторного отсека (реле 10)

ЗАДНИЙ

ОБОГРЕВАТЕЛЬ

40A

Распределительная коробка моторного отсека (реле 2)

ВЕНТИЛЯТОР

ОХЛАЖДЕНИЯ 2

2

40A

G4FJ: Распределительная коробка моторного отсека (реле 9)

7-101

Т

е

хническ

ое об

слу

жив

ание

7

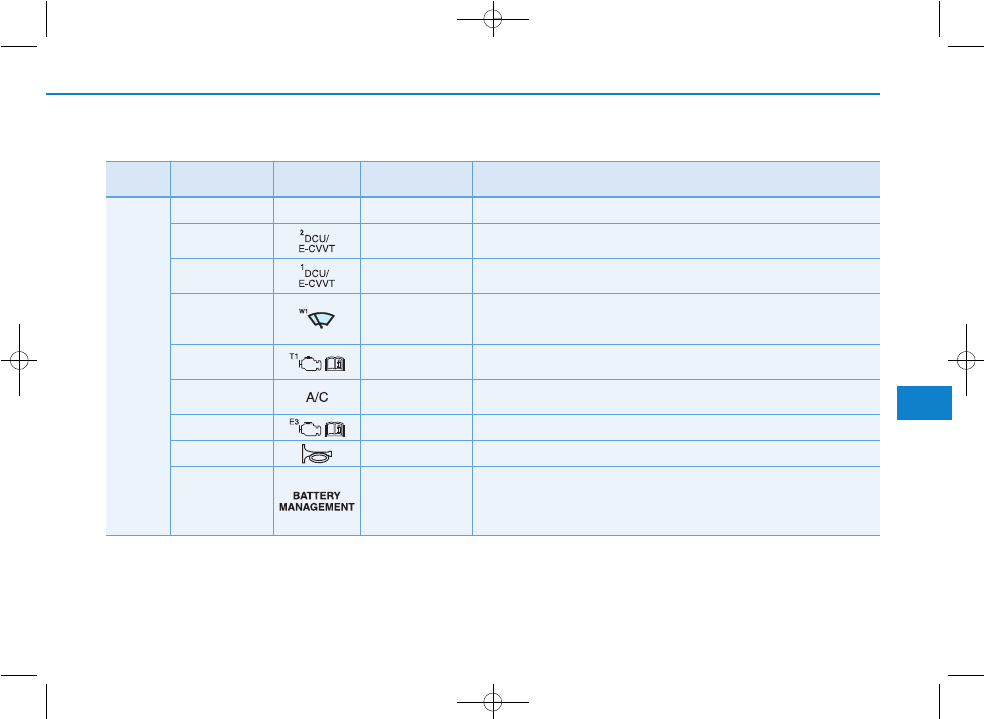

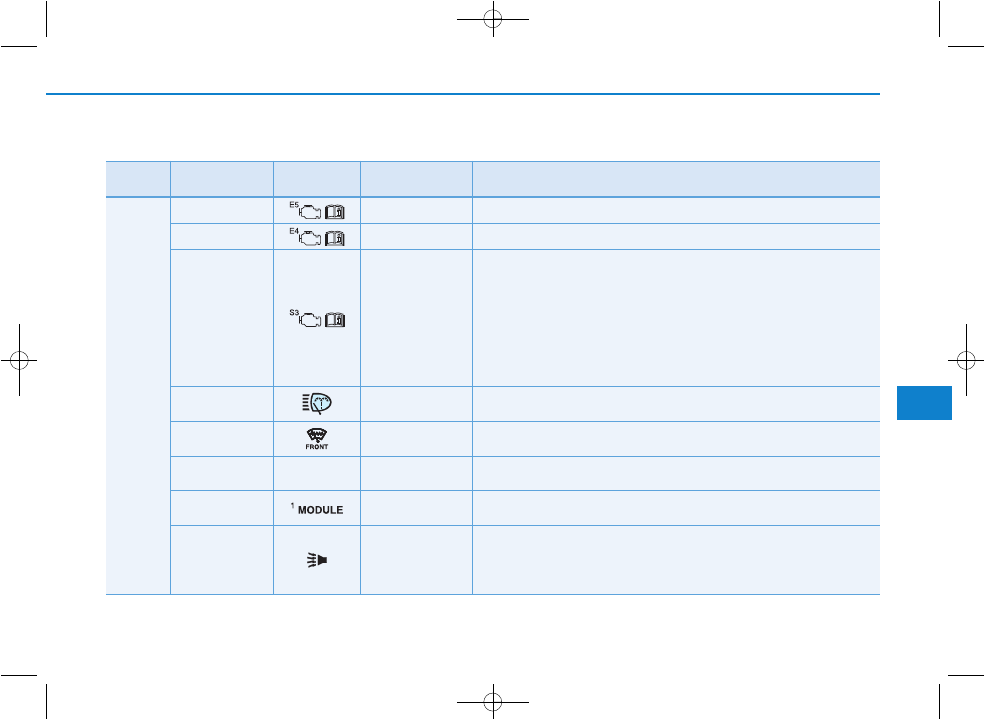

Основной блок предохранителей моторного отсека (блок PCB)

Наименование

предохранител

Символ

Номинал

предохранителя

Защищаемая цепь

ПРЕ

-

ДОХРА

-

НИТЕЛЬ

DCU 3

DCU

3

15A

Блок управления дозировкой

DCU2/

E-CVVT2

20A

DCU2: Блок управления дозировкой
E-CVVT2: PCM

DCU1/

E-CVVT1

20A

DCU1: Блок управления дозировкой
E-CVVT1: PCM

ПЕРЕДН.

СТЕКЛООЧИ

-

СТИТЕЛЬ 1

25A

Электродвигатель переднего стеклоочистителя

TCU 1

15A

G4NA : PCM
G4FJ/D4HA : TCM

КОМПРЕСС.

КОНДИЦ.

10A

Распределительная коробка моторного отсека (реле 3)

ЭБУ 3

20A

G4NA/G4FD : PCM/ECM, G4FJ: ECM/TCM, G4KJ : PCM

КЛАКСОН

15A

Реле звукового сигнала

ОБСЛУЖИВА

-

НИЕ АККУМУ

-

ЛЯТОРНОЙ

БАТАРЕИ

10A

Датчик АКБ

7-102

Техническое обслуживание

Основной блок предохранителей моторного отсека (блок PCB)

Наименование

предохранител

Символ

Номинал

предохранителя

Защищаемая цепь

ПРЕ

-

ДОХРА

-

НИТЕЛЬ

ДАТЧИК 2

10A

G4NA: Регулятор масла #1/#2, датчик положения распределительного

вала #1/#2, электромагнитный клапан управления продувкой,
распределительная коробка моторного отсека (реле 3),
электромагнитный клапан с переменным усилием на впуске

G4FD/G4FJ: Регулятор масла #1/#2, датчик уровня масла G4FD,

электромагнитный клапан управления продувкой,
распределительная коробка моторного отсека (реле 3)

D4HA/D4FE: Датчик положения коленчатого вала (D4HA),

электромагнитный клапан обводной магистрали
охлаждения EGR (D4HA), переключатель стоп-сигнала,
распределительная коробка моторного отсека (реле
3/6/14)

G4KJ: Регулятор масла, электромагнитный клапан управления

продувкой, электромагнитный клапан с переменным усилием на
впуске, распределительная коробка моторного отсека (реле 3)

ДАТЧИК 1

15A

G4NA/G4KJ: Датчик кислорода (до/после катализатора)
G4FD: PCM/ЭБУД, датчик кислорода (до/после катализатора)
G4FJ: ЭБУД, датчик кислорода (до/после катализатора)
D4HA/D4FE: Электронный привод VGT (D4HA), кислородный датчик

#1/#2, датчик ТЧ, датчик массового расхода воздуха
(D4FE), регулятор давления топлива (D4HA),
электромагнитный клапан масляного насоса (D4FE),
переключатель стоп-сигнала (D4FE)

ЭБУ 2

20A

G4NA/G4FD: Катушка зажигания #1/#2/#3/#4, конденсатор, G4FJ:

Катушка зажигания #1/#2/#3/#4, D4HA/D4FE: ЭБУД

7-103

Т

е

хническ

ое об

слу

жив

ание

7

Основной блок предохранителей моторного отсека (блок PCB)

Наименование

предохранител

Символ

Номинал

предохранителя

Защищаемая цепь

ПРЕ

-

ДОХРА

-

НИТЕЛЬ

ЭБУ 5

15A

G4FD : PCM/ECM, G4FJ : ECM

ЭБУ 4

15A

G4NA/G4FD : PCM/ECM, G4FJ/D4HA/D4FE : ECM, G4KJ : PCM

ДАТЧИК 3

10A

G4NA/G4FD/G4KJ: Форсунка #1/#2/#3/#4, распределительная коробка

моторного отсека (реле 1, реле 9)

G4FJ: Электромагнитный клапан управления (RCV), реле давления

вакуума в усилителе тормозов, распределительная коробка
моторного отсека (реле. 1, реле 9)

D4HA/D4FE: Датчик массового расхода воздуха (D4HA),

электромагнитный клапан масляного насоса (D4HA),
распределительная коробка моторного отсека (реле 1,
реле 9), электронный привод VGT (D4FE)

ОМЫВАТЕЛЬ

ФАР

20A

Распределительная коробка моторного отсека (реле 12)

АНТИОБЛЕДЕ

-

НИТЕЛЬ

15A

Распределительная коробка моторного отсека (реле 8)

ТОПЛИВНЫЙ

НАСОС

FUEL

PUMP

20A

Распределительная коробка моторного отсека (РЕЛЕ 14)

МОДУЛЬ 1

7,5A

D4HA/D4FE: Блок реле свечей накаливания, датчик воды в топливном
фильтре, распределительная коробка моторного отсека (реле 10)

СИРЕНА

ОХРАННОЙ

СИГНАЛИ

-

ЗАЦИИ

10A

Распределительная коробка моторного отсека (РЕЛЕ 7)

7-104

Техническое обслуживание

Основной блок предохранителей моторного отсека (блок PCB)

Наименование

предохранител

Символ

Номинал

предохранителя

Защищаемая цепь

ПРЕ

-

ДОХРА

-

НИТЕЛЬ

АКТИВНЫЙ

ПОДЪЕМНИК

КАПОТА

10A

G4FD/G4FJ/D4HA/D4FE: Модуль управления активным подъемником
капота

АБС 3

10A

ЭБУ АБС, ЭБУ ESP

МОДУЛЬ 2

15A

G4FJ: Вакуумный насос

ПЕРЕДНЯЯ

РОЗЕТКА

ПИТАНИЯ

POWER

OUTLET

FRT

20A

Передняя розетка электропитания и прикуриватель

ЭБУ 6

10A

G4NA/G4FD: ЭБУД/PCM
G4FJ: ЭБУД
D4HA/D4FE: ЭБУД, датчик уровня масла
G4KJ: PCM

TCU 2

15A

[АКПП] Переключатель диапазонов АКПП, БУТ, рычаг селектора АКПП
[МКПП] Выключатель фонарей заднего хода

ФОНАРИ

ЗАДНЕГО ХОДА

10A

Переключатель диапазонов трансмиссии, электрохромное зеркало,
задний комбинированный фонарь (вход) левый/правый, БУТ,
переключатель фонарей заднего хода, модуль MTS E-Call,
интеллектуальная распределительная коробка (блок управления IPS)

ЗАДНЯЯ

РОЗЕТКА

ЭЛЕКТРОПИ

-

ТАНИЯ

POWER

OUTLET

REAR

20A

Задняя розетка электропитания

7-105

Т

е

хническ

ое об

слу

жив

ание

7

Основной блок предохранителей моторного отсека (блок PCB)

Наименование

предохранител

Символ

Номинал

предохранителя

Защищаемая цепь

ПРЕ

-

ДОХРА

-

НИТЕЛЬ

ПЕРЕДН.

СТЕКЛООЧИ

-

СТИТЕЛЬ 2

10A

BCM, G4NA/G4KJ: PCM/ECM

МОДУЛЬ 3

MODULE

3

10A

Распределительная коробка моторного отсека (РЕЛЕ 14)

ЭБУ 1

E1

30A

Реле управления двигателем

7-106

Техническое обслуживание

Для замены большинства ламп
фар автомобиля обращайтесь к
официальному дилеру HYUNDAI.
Замена ламп фар автомобиля
затруднительна из-за
необходимости демонтажа других
деталей автомобиля для доступа к
лампе. Это особенно относится к
демонтажу узла головных фар для
доступа к лампе (лампам).
Демонтаж/установка головной
фары в сборе может привести к
повреждению автомобиля.

При замене сгоревших ламп
используйте новые лампы той
же мощности. В противном
случае, может

произойти

перегорание плавкого
предохранителя или
повреждение электрической
проводки.

Информация

После сильного дождя или мытья
автомобиля рассеиватели фар и
задних фонарей могут выглядеть
побелевшими. Это обусловлено
разницей температур воздуха
внутри и снаружи фар. Это явление
аналогично запотеванию окон
автомобиля изнутри во время
дождя и не является признаком
наличия неисправностей. Если в
результате утечек вода попадает в
электрическую цепь подключения
лампы, автомобиль должен быть
проверен официальным дилером
компании HYUNDAI.

Информация

- Влагопоглотитель

(при наличии)

Для предотвращения запотевания
фар из-за влаги в данном
автомобиле используется
влагопоглотитель.

Влагопоглотитель – это расходный
материал, эффективность которого
зависит от строка эксплуатации и
условий окружающей среды.

В случае длительного запотевания
фар из-за влаги рекомендуется
обратиться за консультацией к
уполномоченному дилеру
HYUNDAI.

i

i

К СВЕДЕНИЮ

7

7

ЛАМПЫ ОСВЕЩЕНИЯ

Чтобы избежать внезапного
движения автомобиля, ожога
пальцев и поражения
электрическим током перед
работой с осветительными
приборами надежно включите
стояночный тормоз,
убедитесь, что переключатель
зажигания находится в
положении LOCK/OFF
(блокировка/выключено) и
выключите лампы.

ОСТОРОЖНО

7-107

7

Т

е

хническ

ое об

слу

жив

ание

7

Информация

- Функция адаптации к

изменению направления
дорожного движения (для
Европы)

Пучок ближнего света фар
распределяется асимметрично.
После въезда в страну с
противоположным направлением
движения эта асимметричная часть
будет ослеплять водителей
встречных транспортных средств.
Для предотвращения этого правила
ECE требуют применения
нескольких технических решений
(таких, как автоматическая
функция адаптации к изменению
направления дорожного движения,
нанесение самоклеющейся пленки,
направление вниз). Эти фары
сконструированы таким образом,
чтобы не ослеплять водителей
встречных автомобилей. Поэтому
вам не требуется менять фары в
стране с противоположным
направлением движения.

Замена ламп передних фар,
статического фонаря
освещения на поворотах,
габаритных огней, указателей
поворота и противотуманных
фонарей

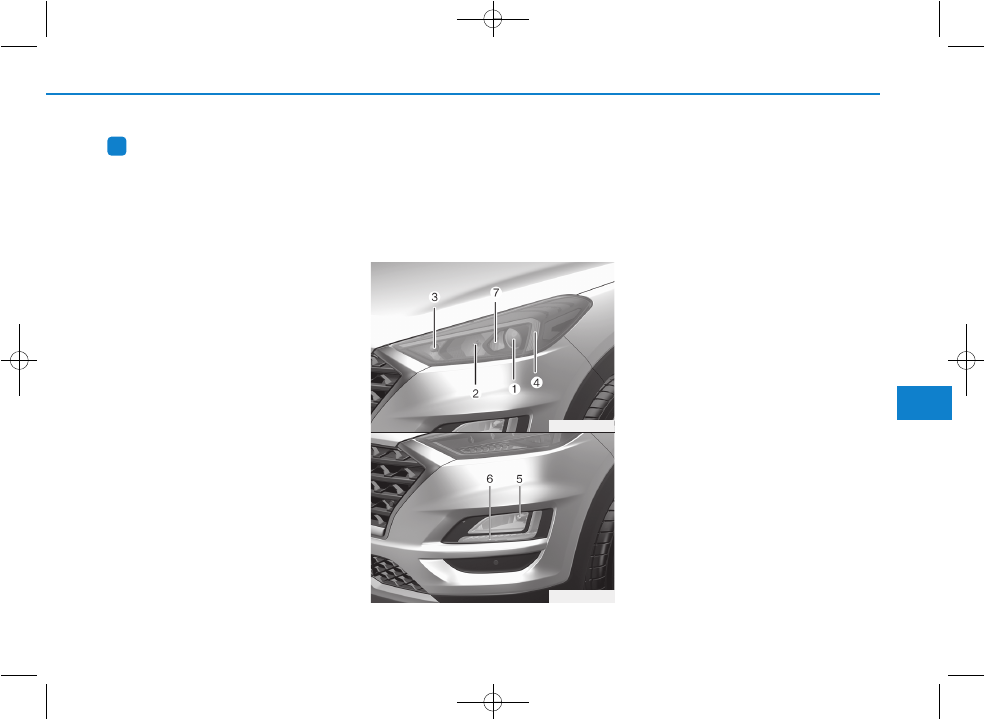

Tип A

(1) Лампа передней фары

(ближний свет)

(2) Лампа передней фары

(дальний свет)

(3) Лампа указателя поворота
(4) Лампа габаритных огней
(5) Лампа противотуманной фары
(6) Лампа дневных ходовых огней
(7) Статический фонарь

освещения на поворотах (если
имеется)

i

OTLE078064

OTLE078106

7-108

Техническое обслуживание

Фара и статический фонарь
освещения на поворотах

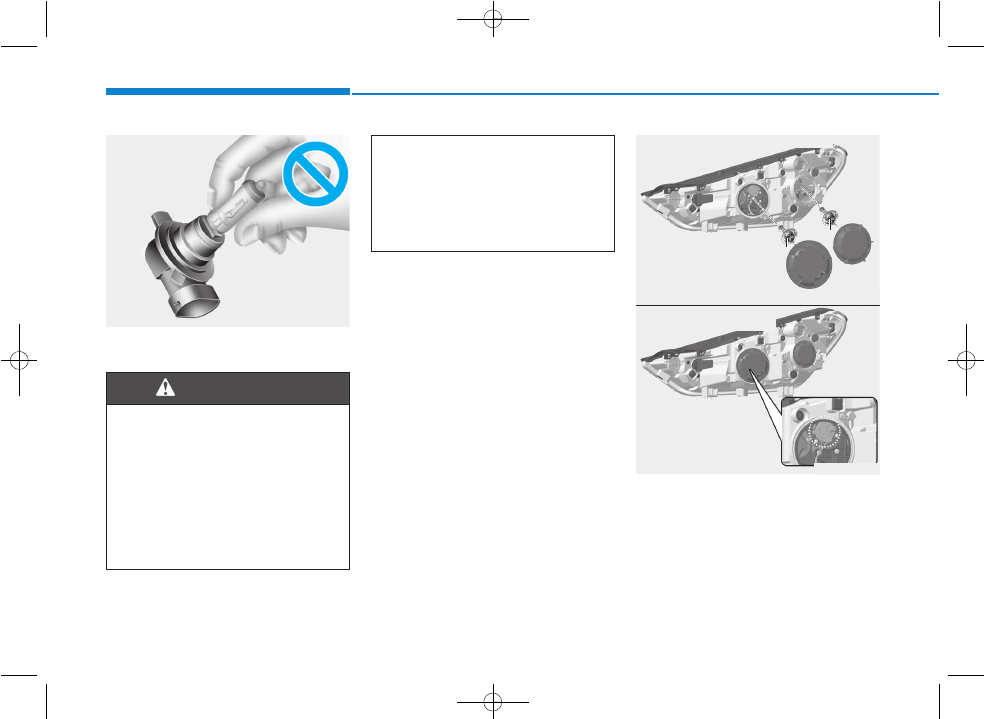

• Обращайтесь аккуратно и

избегайте царапин и истираний.
Если лампа горит, избегайте ее
контакта с жидкостями.

• Не прикасайтесь к стеклу

голыми руками. Остаточное
масло может привести к
перегреву и растрескиванию
лампы, когда она горит.

• Использование лампы

допустимо, только если она
установлена в фару.

• В случае повреждения или

растрескивания лампы
немедленно замените ее на
новую и утилизируйте
использованную лампу
соответствующим образом.

1. Откройте капот.
2. Отсоедините

отрицательный

кабель АКБ.

3.

Снимите крышку лампы
передней фары вращением
против часовой стрелки.

4. Отсоедините разъем патрона

лампы передней фары.

7

(Продолжение)

•

Во время замены лампы
используйте средства для
защиты глаз. Перед
манипуляцией с лампой
дайте ей остыть.

OLMB073042L

•

Обращайтесь с
галогенными лампами
бережно. Галогенные
лампы содержат сжатый
газ. В случае разбития под
действием газа могут
разлетаться осколки стекла
и нанести травмы.

(Продолжение)

ОСТОРОЖНО

■ Галогенные лампы

OTLE078013

OTLE078015

■ Статического фонаря

освещения на поворотах

■ Дальний/Ближний свет

низк.

Выс.
