7-77

7

Т

е

хническ

ое об

слу

жив

ание

7

7

7

1. Производитель или

торговая марка

Указан производитель или
торговая марка.

2. Обозначение размера шины
На боковую поверхность шины
наносится условное обозначение
ее размера. Эти данные
потребуются вам при выборе шин
для замены. Ниже приводится
значение букв и цифр в условном
обозначении размера шины.
Пример обозначения размера
шины:
(Эти цифры приведены строго в
качестве примера; обозначение
размера ваших шин может
меняться в зависимости от модели
автомобиля).

215/70R16 100H
215 - ширина шины в милли-

метрах.

70 - отношение высоты профиля

поперечного сечения шины к
его ширине, выраженное в
процентах.

R

-

кодовое обозначение типа
шины (радиальная).

16 - диаметр обода в дюймах.
100 - индекс нагрузки. Цифровой

код, соответствующий
максимальной нагрузке,
которую может выдержать
шина.

H - символ,

обозначающий

скоростную категорию шины.
Для получения допол-
нительной информации смотри
таблицу скоростных категорий,
приведенную в данном разделе.

Обозначение размера колеса

На колеса также наносится
маркировка, содержащая данные,
необходимые при выполнении
замены. Ниже приводится
значение букв и цифр в условном
обозначении размера колеса.

Пример обозначения размера
колеса:
6,5JX16

6,5 - ширина обода в дюймах.
J - обозначение профиля обода

колеса.

16 - диаметр обода в дюймах.

7-78

Техническое обслуживание

Скоростные категории шин

В приведенной ниже таблице
содержатся различные скоростные
категории, используемые в
настоящее время применительно к
легковым автомобилям. Код
скоростной категории является
частью обозначения размера,
наносимого на боковую
поверхность шины. Этот символ
соответствует максимальной
скорости, при которой может
эксплуатироваться шина.

3. Проверка ресурса шины

(TIN: идентификационный
номер шины)

У всех шин, имеющих срок службы
более шести лет согласно дате
изготовления, по мере старения
происходит естественное
понижение прочностных и других
характеристик (даже у шин
неиспользуемых запасных колес).
По этой причине, шины (включая
шину запасного колеса) следует
заменять на новые. Дата
изготовления шины указывается на
ее боковой поверхности (в
некоторых случаях, с внутренней
стороны) в составе кода DOT. Код
DOT наносится на поверхность
шин и состоит из цифр и букв
английского алфавита. Дата
изготовления содержится в
последних четырех разрядах
(символах) кода DOT.

DOT: XXXX XXXX OOOO
В первой части кода DOT
содержится кодовый номер завода-
изготовителя, размер шины и тип
рисунка протектора, а последние
четыре цифры указывают неделю и
год изготовления.
Например:
DOT XXXX XXXX 1618 указывает,
что шина была изготовлена на 16-
й неделе 2018 г.

Символ,

обозначающий

скоростную

категорию шины

Максимальная

скорость

S

180 км/ч

(112 миль/час)

T

190 км/ч

(118 миль/час)

H

210 км/ч

(130 миль/час)

V

240 км/ч

(149 миль/час)

W

270 км/ч

(168 миль/час)

Y

300 км/ч

(186 миль/час)

7-79

7

Т

е

хническ

ое об

слу

жив

ание

7

7

7

4. Материал и расположение

корда в шине

Внутри шины находится большое
количество слоев прорезиненной
ткани. Производители должны
указывать материалы,
использованные при изготовлении
шин. В этот список обычно входят
сталь, нейлон, полиэстер и др.
Буква “R” означает радиальное
расположение слоев корда; буква
“D” - диагональное или наклонное
расположение слоев; буква “B”
соответствует диагонально-поясной
схеме расположения слоев.

5. Максимальное допустимое

давление воздуха в шинах

Эта величина соответствует
наибольшему давлению, которое
может выдержать шина. Не
превышайте максимальное
допустимое давление в шине.
Рекомендуемые значения давления
в шине указываются в табличке
“Характеристики шины и данные о
допустимой загрузке автомобиля”.

6. Максимальная допустимая

нагрузка

Эта величина, указываемая в
килограммах и фунтах, означает
максимальную нагрузку, которую
может выдержать шина. Производя
замену, всегда используйте шины,
которые имеют ту же величину
допустимой нагрузки, что и шины,
установленные на автомобиль
заводом-изготовителем.

7. Классификация по

качеству на основании
равномерного износа
протектора шины

Стандарт качества можно найти
при необходимости на боковой
стороне шины между шириной
протектора и шириной камеры.
Например:
ИЗНОСОСТОЙКОСТЬ
ПРОТЕКТОРА 200
СЦЕПЛЕНИЕ АА
ТЕМПЕРАТУРА А

Наработка шин

Со временем шины
изнашиваются, даже если они
не эксплуатируются. Вне
зависимости от того стерлась
ли покрышка или нет,
рекомендуется заменять шины
после шести (6) лет
эксплуатации в обычных
условиях. Жаркий климат или
частые большие нагрузки могут
ускорить процесс изнашивания
шин. Игнорирование данного
предупреждения может
приветси к быстрому износу
шин, что может  привести к
потере управления и аварии с
серьезными травмами или
смертью.

ОСТОРОЖНО

7-80

Техническое обслуживание

Износ протектора

Категория качества по износу шины
является относительной оценкой,
основанной на скорости износа
шины при контролируемых
условиях в ходе цикла
государственных испытаний.
Например, шина, имеющая
категорию 150, будет изнашиваться
в полтора раза дольше в ходе
государственных испытаний, чем
шина категории 100.
Относительные характеристики
зависят от реальных условий
эксплуатации. Тем не менее,
характеристики могут отличаться
от нормальных из-за различий в
стиле вождения, проводимом
обслуживании, характеристиках
дорожного покрытия и климата.
Обозначение категории наносится
на боковые стенки шин,
предназначенных для легковых
автомобилей. Шины, поставляемые
в качестве стандартного или
дополнительного оснащения
вашего автомобиля, могут
отличаться по категории качества.

Сцепление с дорогой - AA, A, B & C

Существуют следующие категории
качества по сцеплению с дорогой
AA, A, B и C в порядке ухудшения
характеристик. Категории
представляют собой способность
автомобиля тормозить на
влажном асфальтовом или
бетонном покрытии в ходе
государственных испытаний. Шина
категории C может иметь плохие
показатели, характеризующие
сцепление с дорогой.

Температура - A, B и C

Существуют следующие категории
качества по температуре: А
(наивысшая), B и C. Эти категории
качества отражают стойкость
шины к выделению тепла и ее
способность рассеивать тепло в
процессе испытаний в
лабораторных условиях на
соответствующем требованиям
испытательном колесе.
Под действием высокой
температуры может происходить
ухудшение свойств материала
покрышки и сокращение ее
ресурса, кроме того, повышенная
температура может привести к
выходу шины из строя. Категории
B и A представляют собой более
высокие уровни показателей,
полученные в лабораторных
условиях с использованием
испытательного колеса, чем
минимальные, требуемые
законодательством.

Степень сцепления с
дорожным покрытием,
присвоенная данной шине,
получена в ходе испытаний на
торможение при движении
вперед, и не может  быть
распространена на случаи
ускорения автомобиля,
движения на повороте и
аквапланирования. Кроме того,
она не отражает максимально
возможного сцепления с
дорожным покрытием.

ОСТОРОЖНО

7-81

7

Т

е

хническ

ое об

слу

жив

ание

7

7

7

Низкопрофильная шина
(при наличии)

Шины с низким отношением высоты
профиля к ширине, составляющим
меньше 50, устанавливаются для
спортивного вида автомобиля.
Движение на шинах с высоким
отношением высоты профиля к
ширине может быть
некомфортным из-за
нежелательных шумов, поскольку
шины с низким отношением
высоты профиля к ширине
оптимизированы для обращения с
ними и торможения.

Боковые стенки шин с низким
отношением высоты профиля к
ширине тоньше, чем у шин с
высоким отношением.
Следовательно, колесо и шины
могут быть легко повреждены.
Поэтому Вы должны соблюдать
приведенные ниже инструкции.
• На неровных дорогах или при

движении по бездорожью
управляйте автомобилем с
осторожностью.
В противном случае шины и
колеса могут быть
повреждены. По завершении
движения по таким участкам
осмотрите шины и колеса.

• Рытвины, искусственные

неровности дороги для
ограничения скорости
движения, люки или
бордюрные камни
преодолевайте медленно. В
противном случае шины и
колеса могут быть
повреждены.

(Продолжение)

К СВЕДЕНИЮ

Температура шины

Категория качества по
температуре устанавливается
для шины с нормальным
давлением воздуха и при
отсутствии перегрузки.
Слишком высокая скорость,
пониженное давление или
повышенная нагрузка,
действующие по отдельности
или в сочетании друг с
другом, могут приводить к
увеличению температуры и
возможному внезапному
выходу шины из строя. Это
может  привести к потере
управления автомобилем и
стать причиной серьезной
травмы или смерти.

ОСТОРОЖНО

7-82

Техническое обслуживание

(Продолжение)
• После неблагоприятного

воздействия на шины
рекомендуется проверить их у
официального дилера
HYUNDAI.

• Для предотвращения

повреждения шин проверяйте
их каждые 3 000 км.

• Повреждение шин сложно

распознать визуально. Однако
мы рекомендуем проверять
или заменять шины после
обнаружения даже малейшего
повреждения. Повреждение
шины может привести к утечке
воздуха из нее.

• Гарантия производителя

может не распространяться на
повреждения шин, вызванных
движением по неровной
дороге, рытвинам, люкам,
бордюрным камням или
внедорожью.

• Дополнительную информа

-

цию о шинах см. на
маркировке на боковой части
шины.

К СВЕДЕНИЮ

7-83

Т

е

хническ

ое об

слу

жив

ание

7

ПЛАВКИЕ ПРЕДОХРАНИТЕЛИ

Для защиты электрической
системы автомобиля от выхода из
строя в результате электрической
перегрузки используются плавкие
предохра-нители.

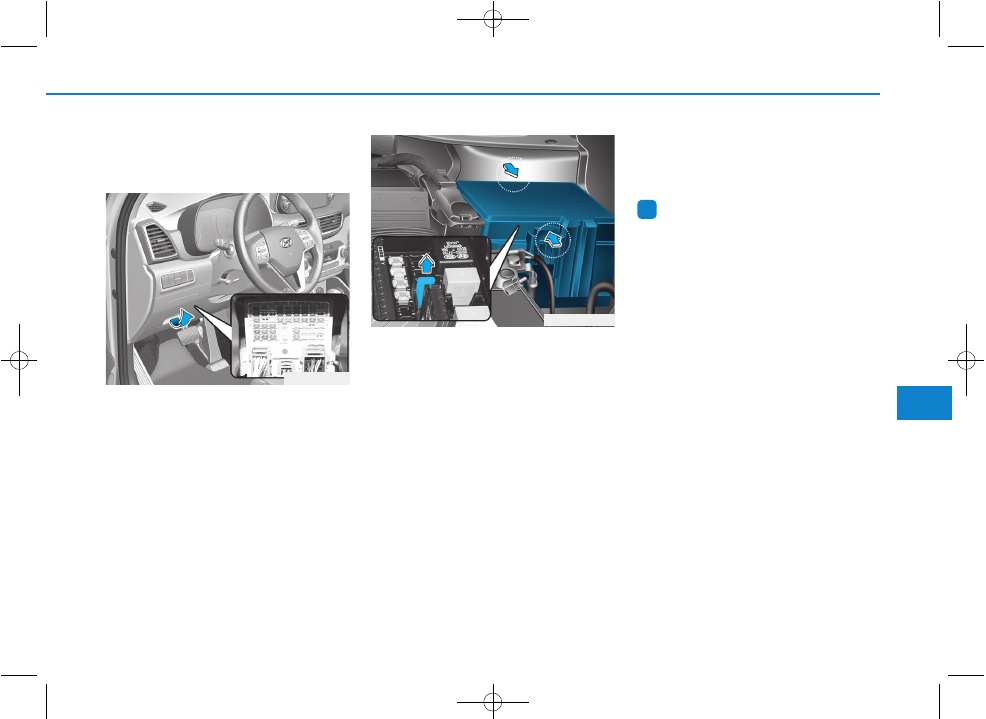

Данный автомобиль имеет две
(или три) панели предохранителей.

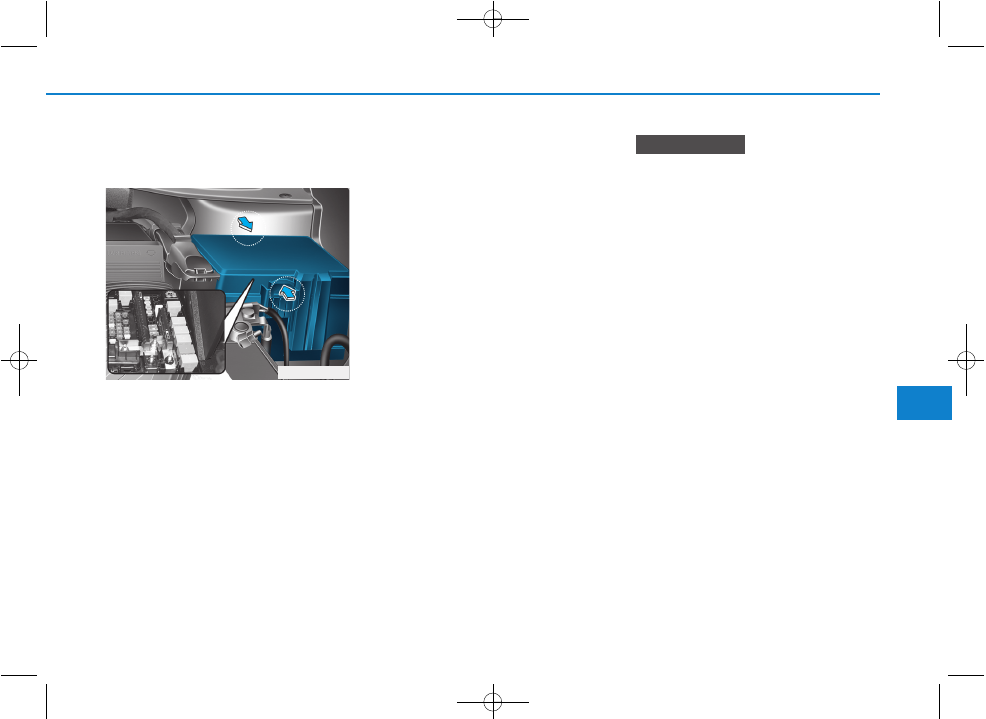

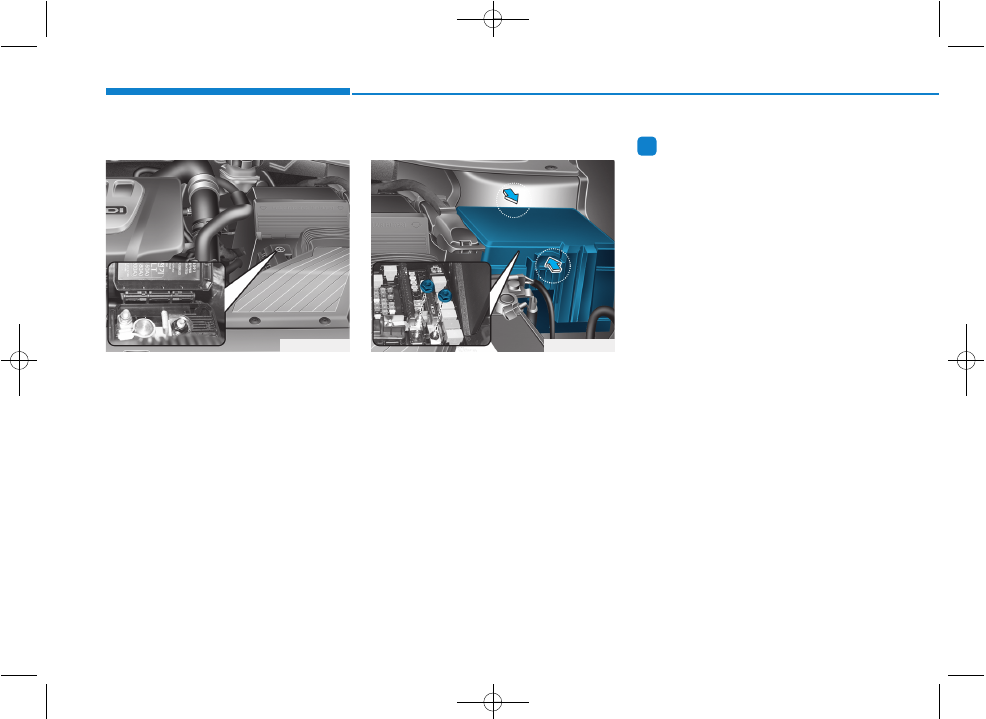

Одна располагается под панелью
со стороны водителя, остальные -
в отсеке двигателя возле
аккумуляторной батареи.
Если не работают какие-либо
световые приборы,
вспомогательное оборудование или
органы управления, проверьте
состояние предохранителя
соответствующей цепи. На
перегорание предохранителя
указывает расплавление его
внутреннего элемента.

Если не работает
электрооборудование, проверьте
сначала панель предохранителей на
стороне водителя. Перед заменой
перегоревшего предохранителя
остановите двигатель, разомкните
все переключатели, после чего
отсоедините отрицательный кабель
АКБ. При замене необходимо
использовать предохранители
такого же номинала.
Перегоревший плавкий
предохранитель указывает на
наличие неисправности в
электрической системе. Избегайте
использования затронутой системы
и немедленно обратитесь к
официальному дилеру HYUNDAI за
консультацией.

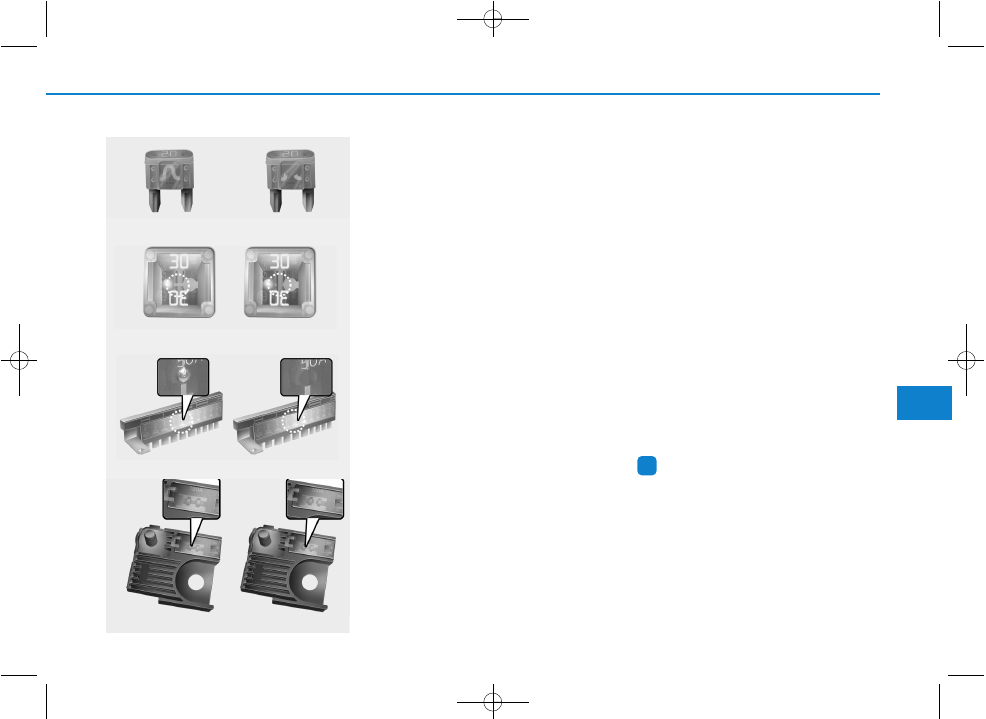

Информация

Используется три вида
предохранителей: пластинчатые
предохранители для слабых токов,
патронные предохранители, а также
мультипредохранители для сильных
токов.

i

■ Предохранитель ножевого типа

Исправный

предохранитель

■ Предохранитель патронного типа

Сгоревший

предохранитель

■ Мультипредохранитель

■ Предохранитель батареи терминал

OLF074075

Исправный

предохранитель

Сгоревший

предохранитель

Исправный

предохранитель

Сгоревший

предохранитель

Исправный
предохранитель

Сгоревший
предохранитель

7-84

Техническое обслуживание

Запрещается использовать
отвертку или любой другой
металлический предмет для
извлечения предохранителей,
поскольку это может вызвать
короткое замыкание и
повредить электрическую
систему.

• При замене перегоревшего

предохранителя или реле на
новые убедитесь, что новый
предохранитель или реле
плотно входят в фиксаторы.
Неполная установка
предохранителя или реле
может привести к повреждению
проводки и электрических
систем автомобиля, а также
возможному пожару.

(Продолжение)

(Продолжение)
• Не извлекайте предохранители,

реле и клеммы, закрепленные
болтами или гайками.
Предохранители, реле и
клеммы могут быть не
полностью закреплены, что
может привести к пожару. Если
перегорают предохранители,
реле или клеммы,
закрепленные болтами или
гайками, рекомендуется
обратиться к авторизованному
дилеру HYUNDAI.

• Запрещается вставлять другие

предметы, за исключением
предохранителей и реле, в
клеммы для предохранителей/
реле, такие как отвертка или
провод. Это может привести к
неисправности контактов и
сбою системы.

К СВЕДЕНИЮ

К СВЕДЕНИЮ

Замена предохранителя

•

Для замены плавкого
предохранителя всегда
используйте предохранитель
того же номинала.

•

Установка предохранителя с
большим номинальным
током может привести к
повреждению и
возникновению пожара.

•

Запрещается даже временно
устанавливать проволочные
перемычки взамен соответ

-

ствующих предохранителей.
Это может привести к
повреждению электрической
проводки и возникновению
пожара.

ОСТОРОЖНО

7-85

Т

е

хническ

ое об

слу

жив

ание

7

Замена предохранителя,
установленного на
внутренней панели

1. Переведите кнопку пуска/останова

в положение OFF (выкл.) и
разомкните все остальные
переключатели.

2. Откройте крышку панели пре

-

дохранителей.

3. Извлеките

подозреваемый

предохранитель, потянув его в
направлении под прямым углом к
панели. Для извлечения плавких
предохранителей из панели в
отсеке двигателя используйте
приспособление, входящее в
комплект поставки автомобиля.

4. Проверьте

снятый

предохранитель; если он
перегорел, замените его на
новый.

5.

Вставьте новый плавкий
предохранитель с тем же
номинальным током и
убедитесь, что он надежно
закреплен в зажимах.

В случае неплотного контакта
рекомендуем обратиться к
авторизованному дилеру HYUNDAI.

Информация

При отсутствии запасных
предохранителей используйте
предохранители с тем же
номинальным током, установленные
в цепях устройств, которые не
являются обязательными для работы
автомобиля, таких как
прикуриватель.

Если фары или другие
электрические элементы не
работают, а плавкие
предохранители на панели в салоне
автомобиля исправны, проверьте
панель плавких предохранителей в
отсеке двигателя. Если плавкий
предохранитель перегорел, его
следует заменить.

i

OTLE078026

OTLE078023

7-86

Техническое обслуживание

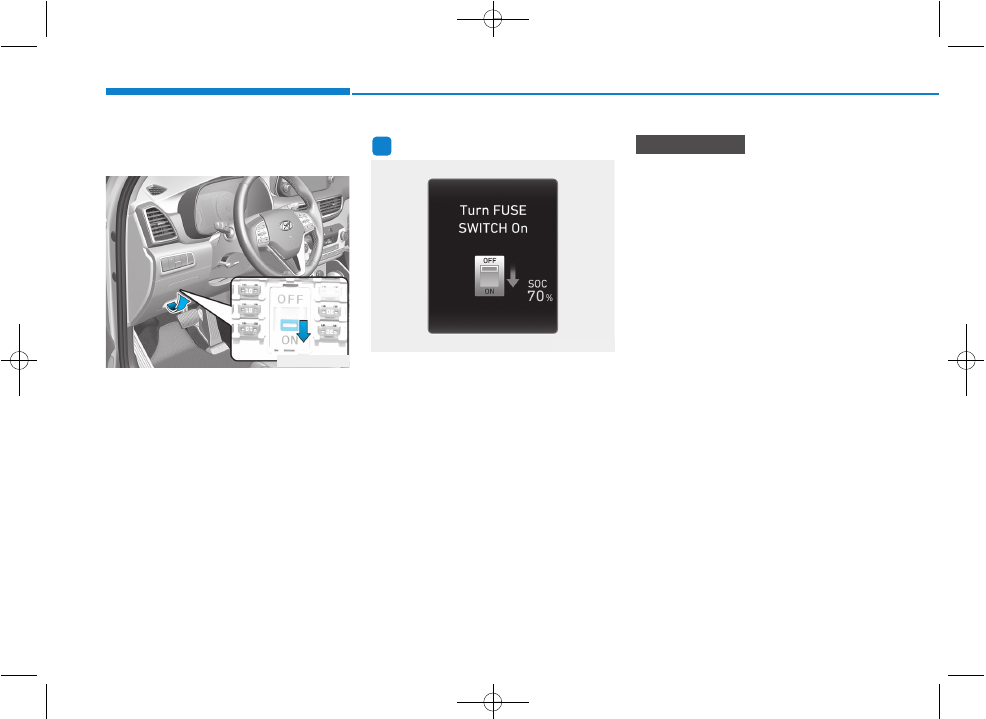

Переключатель
предохранителей

Всегда устанавливайте
переключатель с предохранителем
в замкнутое положение.
Если установить переключатель в
разомкнутое положение, это может
привести к сбросу некоторых
элементов, таких как аудиосистема
и цифровые часы, а также
неправильной работе электронного
ключа.

Информация

Если переключатель с
предохранителем находится в
разомкнутом положении, будет
выведено указанное выше
сообщение.

• Всегда держите переклю

-

чатель предохранителей в
положении ON (ВКЛ) во время
движения.

• Во избежание разрядки АКБ

переключатель с
предохранителем нужно
перевести в разомкнутое
положение, если автомобиль
будет находиться без
движения более месяца.

• Не допускайте многократного

извлечения и установки
на место плавкого
предохранителя. Плавкий
предохранитель может
износиться.

К СВЕДЕНИЮ

i

OTLE048609

OTLE078025

7-87

Т

е

хническ

ое об

слу

жив

ание

7

Замена предохранителя,
установленного на панели в
отсеке двигателя

1.

Остановите двигатель и
разомкните все переключатели.

2. Разомкните все переключатели.
3. Нажмите на выступ и потяните

вверх, чтобы снять крышку
блока предохранителей.

4. Проверьте

снятый

предохранитель; если он
перегорел, замените его на
новый. Для извлечения или
установки плавкого
предохранителя на панели в
отсеке двигателя используйте
предназначенный для этого
съемник.

5.

Вставьте новый плавкий
предохранитель с тем же
номинальным током и убедитесь,
что он надежно закреплен в
зажимах. В случае неплотного
контакта рекомендуем
обратиться к авторизованному
дилеру HYUNDAI.

После проверки панели
плавных предохранителей в
отсеке двигателя, надежно
закрепите ее крышку. В
противном случае может
произойти выход из строя
электрической системы из-за
попадания в панель воды.

К СВЕДЕНИЮ

OTLE078024

7-88

Техническое обслуживание

Главный предохранитель

Если электрическая система
не работает вследствие
перегоревшего предохранителя в
моторном отсеке или внутреннем
блоке предохранителей, главный
предохранитель внутри крышки (+)
АКБ может перегореть.
Главный предохранитель прочно
соединен со многими другими
деталями. В этом случае
рекомендуется обратиться к
официальному дилеру HYUNDAI.

Мультипредохранитель

Перегоревший мультипредохра

-

нитель извлекают следующим
образом:
1.

Отсоедините кабель от
отрицательной клеммы акку

-

муляторной батареи.

2. Отверните гайки, как указано на

рисунке.

3.

Для замены сгоревшего
плавкого предохранителя всегда
используйте предохранитель
того же номинала.

4.

Установка выполняется в
порядке, обратном разборке.

Информация

В случае перегорания мультипре

-

дохранителя рекомендуем
обратиться к авторизованному
дилеру HYUNDAI.

i

OTLE078027

OTLE078028

7-89

Т

е

хническ

ое об

слу

жив

ание

7

7

Описание панели плавких
предохранителей и реле

Блок предохранителей со
стороны водителя

Под крышкой панели плавких
предохранителей и реле находится
табличка с наименованиями
предохранителей/реле и
величинами их номинальных токов.

Информация

Отдельные пункты описания панели предохранителей могут быть
неприменимы к вашему автомобилю. Описание является полным на
момент издания. При проверке панели предохранителей своего
автомобиля используйте табличку, расположенную на его корпусе.

i

OTLE078067

OTLE078031

7-90

Техническое обслуживание

Блок предохранителей со стороны водителя

Наименование

предохранителя

Символ

Номинал

предохранителя

Защищаемая цепь

КОНДИЦИОНЕР

1

7,5A

Модуль управления кондиционером,
распределительная коробка моторного отсека (реле 4, 5, 13)

ОЧИСТИТЕЛЬ

ЗАДНЕГО

СТЕКЛА

15A

Блок реле ICM (реле заднего стеклоочистителя),
электродвигатель заднего стеклоочистителя

МОДУЛЬ 6

10A

BCM, блок управления электронными ключами

ОМЫВАТЕЛЬ

15A

Многофункциональный переключатель (переключатель стеклоомывателя)

МОДУЛЬ 5

7,5A

Переключатель надставки панели приборов, зуммер системы помощи парковки
задним ходом, ЭБУД полного привода, блок системы предотвращения фронтального
столкновения, датчик угла поворота управляемых колес, левый/правый радар
обнаружения объектов вне зоны видимости водителя, переключатель консоли, блок
управления интеллектуальной системой помощи при парковке, блок управления
системой помощи удержания в пределах полосы

ПОДУШКА

БЕЗОПАСНОСТИ

15A

Блок управления пассивной системы безопасности

МОДУЛЬ 1

10A

Блок управления кузовными системами, головной блок аудиовизуальной системой с
навигацией, модуль MTS E-Call, аудиосистема, низковольтный преобразователь
постоянного тока в постоянный, блок управления электронными ключами,
усилитель, переключатель наружного зеркала с электроприводом, блок ПП (реле
розетки электропитания), блок беспроводной зарядки, задний USB порт

7-91

Т

е

хническ

ое об

слу

жив

ание

7

Наименование

предохранителя

Символ

Номинал

предохранителя

Защищаемая цепь

ПУСК

10A

Блок реле ICM (реле охранной сигнализации),
переключатель диапазона трансмиссии

МОДУЛЬ 7

7,5A

Модуль переднего сиденья с вентиляцией, модуль обогревателя переднего
сиденья, обогреватель заднего сиденья, монитор кругового обзора

ОБОГРЕВАЕМОЕ

РУЛЕВОЕ

КОЛЕСО

15A

BCM

МОДУЛЬ 8

7,5A

Наружное зеркало с электроприводом со стороны водителя/пассажира,
наружная ручка эл. ключа двери водителя/пассажира,
блок системы предотвращения фронтального столкновения,
разъем канала передачи данных

МОДУЛЬ 4

7,5A

Блок управления кондиционером, подсветка рычага селектора АКПП,
левая/правая фара, головной блок аудиовизуальной системой с навигацией,
электрохромное зеркало, усилитель, датчик комбинации приборов,
переключатель передней панели, многофункциональный диагностический разъем,
модуль автоматического корректора угла наклона фар, модуль MTS E-Call,
модуль переднего сиденья с вентиляцией, низковольтный преобразователь
постоянного тока в постоянный, модуль обогревателя переднего сиденья,
обогреватель заднего сиденья, шторка безопасности водителя

ИНДИКАТОР

ПОДУШКИ

БЕЗОПАСНОСТИ

7,5A

Комбинация приборов, переключатель на центральной панели обрамления

МОДУЛЬ 3

10A

Блок управления кузовными системами, рычаг переключения передач АКПП,
переключатель стоп-сигнала

Блок предохранителей со стороны водителя

7-92

Техническое обслуживание

Наименование

предохранителя

Символ

Номинал

предохранителя

Защищаемая цепь

ЭЛЕКТРОННЫЕ

КЛЮЧИ 1

15A

Блок управления электронными ключами

ПОЛНЫЙ

ПРИВОД

20A

ЭБУД полного привода

ЗАДНИЙ БОРТ

ОТКРЫТ

10A

Реле крышки багажника

ОБОГРЕВАТЕЛЬ

ЗАДНЕГО

СИДЕНЬЯ

15A

Обогреватель заднего сиденья

MDPS

7,5A

Блок MDPS

ЭЛЕКТРОННЫЕ

КЛЮЧИ 3

7,5A

Блок управления электронными ключами, модуль иммобилайзера

КОМБИНАЦИЯ

ПРИБОРОВ

7,5A

Комбинация приборов

ЭЛЕКТРОННЫЕ

КЛЮЧИ 2

10A

Блок управления электронными ключами, переключатель кнопки пуска/останова,
модуль иммобилайзера

МУЛЬТИМЕДИА

15A

Аудиосистема, головное устройство аудиовизуальной системы с навигацией,
низковольтный преобразователь постоянного тока в постоянный

Блок предохранителей со стороны водителя
