Hyundai Tucson (2019 год). Руководство - часть 42





6-42

1. Этикетка ограничения скорости
2.

Флакон с герметиком и
этикеткой ограничения скорости

3. Шланг от флакона с герметиком

для заливки в шину

4.

Коннекторы и кабель для
прямого соединения с
источником питания

5.

Держатель для флакона с
герметиком

6. Компрессор
7. Выключатель
8.

Манометр для контроля
давления в шине

9. Кнопка сброса давления в шине

Клеммы, кабель и соединительный
шланг хранятся в корпусе
компрессора.
Строго соблюдайте указанную
последовательность, в противном
случае герметик может вытечь под
большим давлением.

Действия в чрезвычайной ситуации

Компоненты TireMobilityKit

Герметик с истекшим сроком
годности

Не используйте герметик для
шин с истекшим сроком
годности (см. дату на таре).
Это может увеличить риск
повреждения шины.

ОСТОРОЖНО

Герметик

Храните в недоступном для
детей месте.

Избегайте попадания в
глаза.

Избегайте проглатывания.

ОСТОРОЖНО

ODE067044

-------------------------------------------------------------------------------------------------------------------------------------------------------------

6-43

Действия в чре

звычайной сит

у

ации

Пользование комплектом
TireMobilityKit

1. Встряхните баллончик с

шинным герметиком (2).

2. Подсоедините шланг (3) к

флакону герметика (2) в
направлении (A) и
подсоедините флакон
герметика к компрессору (6) в
направлении (B).

3.

Убедитесь, что компрессор
выключен.

4. Открутите колпачок вентиля со

спущенного колеса и накрутите
вместо него шланг (3) от
флакона с шинным герметиком.

6

Отсоедините этикетку об
ограничении скорости (1) от
емкости с герметиком (2) и
прикрепите ее на видное
место в автомобиле,
например, на руль, в
качестве напоминания о
недопустимости превышения
скорости.

ВНИМАНИЕ

OTLE068035

OIGH067042

Надежно подсоедините шланг
подачи герметика к клапану. В
противном случае герметик
может  двигаться назад, что
может  привести к забиванию
шланг подачи.

ВНИМАНИЕ

OTLE068040

-------------------------------------------------------------------------------------------------------------------------------------------------------------

6-44

5. Соедините компрессор с

розеткой питания автомобиля с
помощью кабеля (4) и
коннекторов.

Подключать шнур питания
допустимо только в розетку со
стороны переднего пассажира.

6.

Включите компрессор при
включенном зажигании на 5 ~ 7
минут, чтобы создать в
баллончике с герметиком
необходимое давление. (См.
"Шины и колеса" в главе 8).
Давление в шине после накачки
не важно, и впоследствии его
можно подкорректировать.

Будьте внимательны и не
перекачивайте шину и не стойте
около колеса во время накачки.

7. Выключить компрессор.
8.

Отсоединить шланги от
разъема на флаконе и от
вентиля шины.

Верните комплект Tire Mobility Kit
на его место хранения в
автомобиле.

К СВЕДЕНИЮ

Действия в чрезвычайной ситуации

Давление воздуха в шинах
При давлении в шинах ниже
29 фунт/дюйм

2

(200 кПа)

движение запрещается. Это
может  привести к ДТП из-за
внезапного разрыва шины.

ВНИМАНИЕ

Угарный газ
Не оставляйте автомобиль с
работающим двигателем в
плохо проветриваемом поме

-

щении на долгое время.
Угарный газ ядовит и
вызывает удушье.

ОСТОРОЖНО

-------------------------------------------------------------------------------------------------------------------------------------------------------------

6-45

Действия в чре

звычайной сит

у

ации

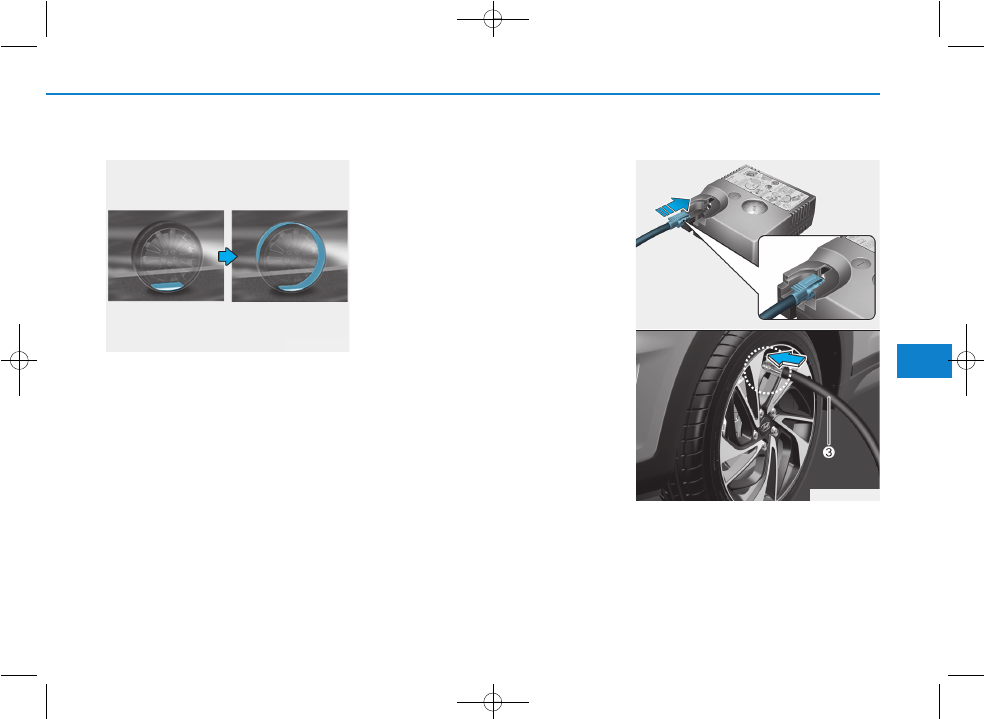

Распределение герметика

9.

Для обеспечения равномер

-

ного распределения герметика
сразу же проедьте 7~10 км (4~6
миль или примерно 10 мин.).

Не превышайте скорости 80 км/ч
(50 миль/ч). По возможности не
снижайте скорость ниже 20 км/ч
(12 миль/ч).
Во время движения, если вы
чувствуете необычную ви-брацию,
неровное движение или шум,
следует снизить скорость и вести с
осторожностью, пока вы сможете
безопасно съехать на обочину
дороги.
Вызвать аварийную службу или
буксир. Герметик из комплекта Tire
Mobility Kit может повредить
датчик давления в шине и диск.
Попавший на эти части герметик
необходимо у-далить и обратиться
к авторизованному дилеру для
проверки.

Проверка давления в шине

1. Проедьте примерно 7~10 км

(4~6 миль или примерно 10
мин.) и остановитесь в
безопасном месте.

2. Подключите подающий шланг

компрессора (3) к вентилю
шины.

6

OLMF064106

OIGH067043

OTLE068051

-------------------------------------------------------------------------------------------------------------------------------------------------------------

6-46

3.

Подключите сетевой кабель
компрессора к сетевой розетке
автомобиля.

4. Отрегулируйте давление в шине

до рекомендованных значений.
При включенном зажигании
выполнить следующее.
- Чтобы увеличить давление

в шине: Включите
компрессор. Чтобы проверить
текущий параметр давления
кратковременно отключите
компрессор.

- Чтобы уменьшить давление

в шине: Нажать кнопку (9) на
компрессоре.

Продолжительность работы
компрессора не должна
превышать 10 минут. В
противном случае компрессор
может  перегреться и выйти из
строя.

Информация

При работе компрессора датчик
давления может показать более
высокие значения, чем
действительные. Для получения
точного значения давления
компрессор необходимо
выключить.

i

К СВЕДЕНИЮ

Действия в чрезвычайной ситуации

Если давление накачки не
удерживается, проедьте на
автомобиле еще раз (см.
раздел «Распределение
герметика»). Затем повторите
п.п. 1 - 4.
Использование комплекта
Tire Mobility Kit может  быть
неэффективным на шинах,
повреждения которые
превышают примерно 4 мм
(0,16 дюйма).
Если не удается вос

-

становить шину с помощью
ремонтного комплекта Tire
Mobility Kit, рекомендуем
обратиться к
авторизованному дилеру
HYUNDAI.

ВНИМАНИЕ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

6-47

Действия в чре

звычайной сит

у

ации

6

Давление накачки шины
должно быть не менее 220
кПа (32 psi). В противном
случае не следует про

-

должать движение на
автомобиле. Позвоните в
службу помощи на дорогах и
буксировки автомобилей.

ОСТОРОЖНО

Датчик давления в шине
Герметик с датчика давления
воздуха и из шины должен
удаляться при замене шины
на новую. При этом датчик
должен быть проверен в
сервисном центре
официального дилера.
При установке отремонтиро

-

ванной или замененной шины
и колеса на автомобиль,
затяните колесную зажимную
гайку до 11 ~ 13 кгс·м (79 ~
94 фунт-сила-фут).

ВНИМАНИЕ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

6-48

Действия в чрезвычайной ситуации

Служба перемещения
транспортных средств

В случае необходимости
аварийной буксировки
рекомендуется обратиться к
официальному дилеру HYUNDAI
или в коммерческую службу
эвакуации автомобилей.
Для предотвращения повреждения
транспортного средства должны
соблюдаться соответствующие
процедуры подъема и буксировки.

Рекомендуется использовать
подкатные тележки или платформу.
Буксировку полноприводного
автомобиля необходимо выполнять
с помощью буксировочной тележки
или кузова-платформы, чтобы все
колеса не соприкасались с
поверхностью дороги.

Переднеприводной автомобиль
допускается буксировать
способами, при которых его задние
колеса соприкасаются с дорогой
(без подкатной тележки), а
передние колеса приподняты над
ее поверхностью.

Подложите под передние колеса
буксирные тележки, если
повреждены какие-либо из
нагруженных колес или
компонентов подвески, а также,
если автомобиль буксируется
передними колесами на земле.
При использовании коммерческого
буксирного тягача и отсутствии
буксирных тележек подниматься
должна всегда передняя часть
автомобиля, а не задняя.

БУКСИРОВКА

Запрещается выполнять
буксировку полноприводного
автомобиля, если его колеса
касаются поверхности. Это
может  привести к серьезным
повреждениям ведущего
моста и коробки передач или
системы полного привода.

ВНИМАНИЕ

OTLE068026

буксирная тележка

буксирная тележка

-------------------------------------------------------------------------------------------------------------------------------------------------------------

6-49

Действия в чре

звычайной сит

у

ации

6

При аварийной буксировке
автомобиля без использования
буксирных тележек для колес:
1. Установите ключ зажигания в

положение ACC.

2. Установите рычаг переключения

передач в положение N
(Нейтраль).

3. Снимите

автомобиль

со

стояночного тормоза.

Недопустима буксировка
транспортного средства,
если передние колеса
касаются земли. Это может
вызвать повреждение
транспортного средства.

(Продолжение)

ВНИМАНИЕ

Если рычаг переключения
передач не установлен в
положение N (нейтраль), это
может привести к повреждению
трансмиссии.

ВНИМАНИЕ

Если автомобиль оснащен
боковыми подушками
безопасности и шторками
безопасности, то при
буксировке автомобиля
необходимо установить ключ
зажигания в положение
LOCK/OFF или ACC. Боковые
подушки безопасности и
шторки безопасности могут
срабатывать, когда ключ
зажигания находится в
положении ON, и датчики
переворачивания опре-
деляют ситуацию как
переворачивание автомо-
биля.

ОСТОРОЖНО

(Продолжение)

Недопустима буксировка на
гибкой сцепке. Необходимо
использовать колесный
подъемник или платформу.

OTLE068028

OTLE068027

-------------------------------------------------------------------------------------------------------------------------------------------------------------

6-50

Действия в чрезвычайной ситуации

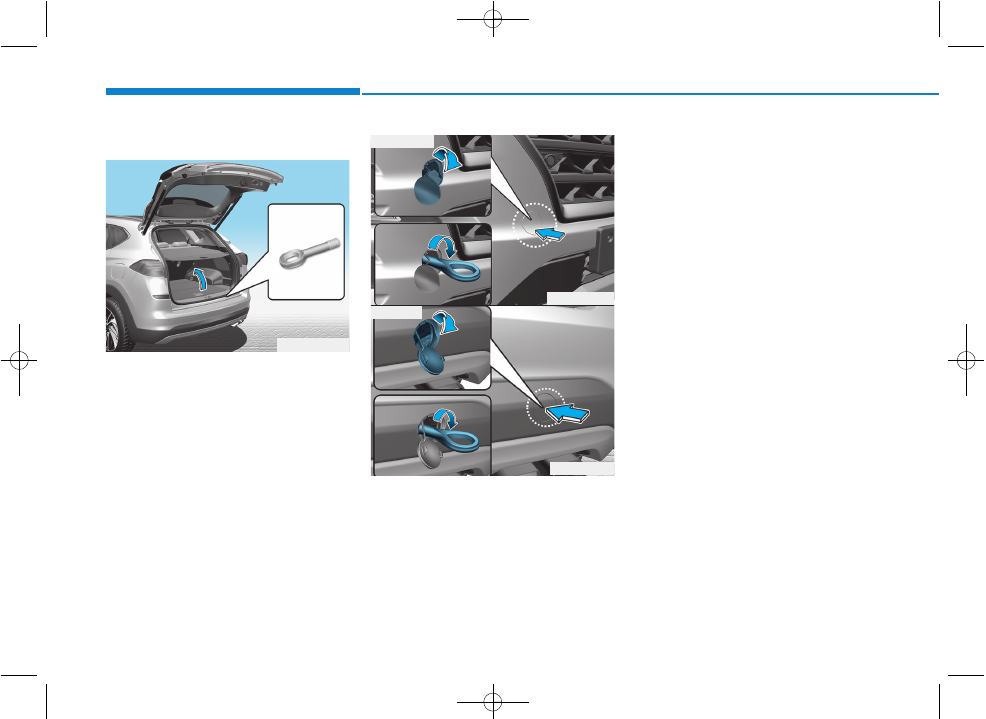

Съемный буксирный крюк

1. Открыть багажник и достать

буксирный крюк из ящика с
инструментами.

2.

Снять крышку с отверстия,
нажимая на нижнюю часть крышки
на переднем или заднем бампере.

3.

Установить буксирный крюк,
заворачивая его до упора по
часовой стрелке в отверстие.

4. После

завершения

использования вывернуть
буксирный крюк и установить на
место крышку.

OTLE068021

OTLE068022

OTLE068024

Передний

Задний

-------------------------------------------------------------------------------------------------------------------------------------------------------------

6-51

Действия в чре

звычайной сит

у

ации

6

Аварийная буксировка

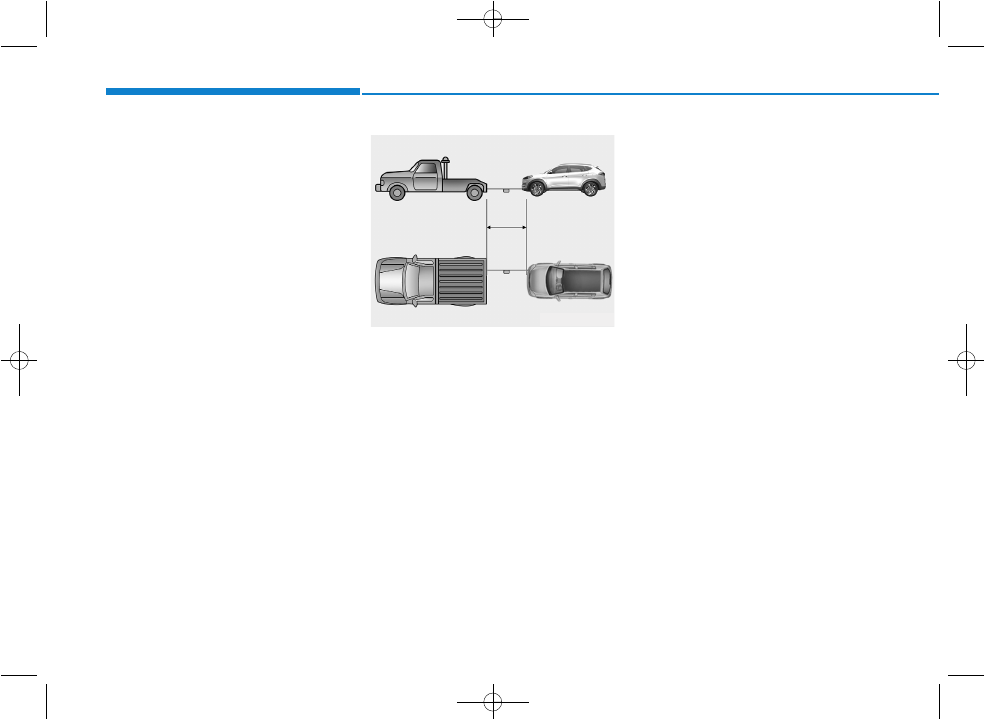

В случае необходимости буксировки
рекомендуется обратиться к
официальному дилеру HYUNDAI
или в коммерческую службу
эвакуации автомобилей.

Если в аварийной ситуации
невозможно вызвать эвакуатор, в
качестве временного средства
автомобиль можно отбуксировать
за трос или цепь, прикрепив их к
переднему или заднему
буксирному крюку.
При буксировке транспортного
средства с помощью троса или
цепи должна соблюдаться
предельная осторожность.
Водитель должен находиться в
транспортном средстве для
управления с помощью рулевого
колеса и педали тормоза.
Буксировка таким способом
допустима только на дорогах с
твердым покрытием, на короткое
расстояние и на низкой скорости.
Кроме того, колеса, мосты,
трансмиссия, рулевое управление
и тормоза должны находиться в
исправном состоянии.

При аварийной буксировке всегда
должны быть выполнены
следующие действия:
• Установите ключ зажигания в

положение ACC, чтобы
разблокировать рулевое колесо.

• Установить рычаг переключения

передач в положение "N"
(нейтраль).

• Отпустить стояночный тормоз.
• Нажимать педаль тормоза

придется с большим усилием по
сравнению с обычным.
Тормозная характеристика при
этом будет пониженной.

• Для управления рулем

потребуется затрачивать больше
усилий, поскольку система
гидроусилителя руля будет в
нерабочем состоянии.

• В качестве тягача должно

использоваться более тяжелое
транспортное средство.

• Между водителями обоих

транспортных средств должна
поддерживаться связь.

OTLE068023

OTLE068031

Передний

Задний

-------------------------------------------------------------------------------------------------------------------------------------------------------------

6-52

Действия в чрезвычайной ситуации

• Перед аварийной буксировкой

необходимо убедиться в
исправном состоянии
буксировочного крюка.

• Надежно прикрепить к

буксирному крюку буксирный
трос или цепь.

• Следует не допускать резких

рывков. Трогаться с места
следует плавно и прилагать
равномерное усилие.

• Длина буксирного троса или

цепи должна быть не менее 5 м
(16 футов). Для обеспечения
лучшей видимости в середине
буксирного троса следует
прикрепить белую или красную
ткань (шириной около 30 см (12
дюймов)).

• При буксировке трос или цепь

должны оставаться в натянутом
состоянии.

• Перед буксировкой необходимо

убедиться в отсутствии протечек
жидкости из АКПП/КПП с
двойным сцеплением. При
наличии протечек жидкости для
автоматической коробки
передач буксировку следует
производить с помощью
погрузочной платформы или
буксировочной тележки.

OTLE068029

-------------------------------------------------------------------------------------------------------------------------------------------------------------

6-53

Действия в чре

звычайной сит

у

ации

6

Для предотвращения
повреждения транспортного
средства при буксировке:

При использовании
буксирных крюков тянуть
необходимо прямо вперед.
Недопустимо тянуть в
сторону или под
вертикальным углом.

Не следует использовать
буксирные крюки для
вытаскивания транспортного
средства из грязи, песка и т.
п., если транспортное
средство не может

Скорость транспортного
средства должна быть
ограничена до 15 км/ч (10
миль/ч), а расстояние
буксировки не должно
превышать 1,5 км (1 милю)
во избежание повреждения
АКПП.

ВНИМАНИЕ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Транспортное средство оснащено
аварийным комплектом,
предназначенном для
использования в чрезвычайной
ситуации.

Огнетушитель

При наличии небольшого
возгорания для его тушения может
использоваться огнетушитель.
Для этого необходимо выполнить
следующие действия:
1. Вытащите  предохранительный

штифт наверху огнетушителя,
которым предотвращается
случайное нажатие ручки.

2. Направить сопло на основание

пламени.

3.

Встать на расстоянии около
2,5 м (8 футов) от пламени и
нажать ручку для разряда
огнетушителя. При отпускании
ручки разряд прекращается.

4. Перемещать сопло вперед и

назад по основанию пламени.
После того как пламя будет
сбито следует продолжать
наблюдение, так как возможно
повторное возгорание.

Аптечка

Предназначена для использования
при предоставлении первой
помощи. В состав входят ножницы,
перевязочный материал, липкий
пластырь и т. д.

АВАРИЙНЫЙ КОМПЛЕКТ (ПРИ НАЛИЧИИ)

Действия в чрезвычайной ситуации

6-54

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Знак аварийной остановки

Знак аварийной остановки должен
быть установлен на дороге для
предупреждения приближающихся
транспортных средств при
чрезвычайных ситуациях, как
остановка транспортного средства
на обочине из-за неисправности.

Шинный манометр
(при наличии)

Шины обычно теряют немного
воздуха при ежедневном
использовании и, вероятно, иногда
придется добавлять воздух. Это не
признак негерметичности шины, а
следствие нормального износа.
Давление в шинах всегда должно
проверяться в холодном
состояние, поскольку давление
увеличивается при увеличении
температуры.

Для проверки давления в шинах
должны быть выполнены
следующие действия:
1.

Открутить колпачок вентиля,
который расположен на ободе
колеса.

2.

Прижать и удерживать
манометр к вентилю шины. При
этом будет выпущено
небольшое количество воздуха.
Манометр следует прижимать
достаточно крепко, чтобы
прекратился выход воздуха.

3.

При сильном нажатии (без
выпуска воздуха) будет
выполнено измерение.

4. По показанию манометра можно

определить фактическое
давление воздуха в шинах.

5. Отрегулировать

требуемое

давление воздуха в шинах. См.
"Колеса и шины" в главе 8.

6. Завернуть на место колпачок

вентиля.

Действия в чре

звычайной сит

у

ации

6-55

6

-------------------------------------------------------------------------------------------------------------------------------------------------------------

На данном автомобиле установле

-

но устройство* вызова экстренных
служб, подключенное к системе
«ЭРА-ГЛОНАСС». Система ЭРА-
ГЛОНАСС — это автоматизиро

-

ванная система вызова экстрен

-

ных оперативных служб при
дорожно-транспортном или ином**
происшествии на автомобильных
дорогах Российской Федерации.
Данная система позволяет в случае
необходимости связаться с
оператором Единой дежурно-
диспетчерской службы (ЕДДС) в
случае какого-либо происшествия
на автомобильных дорогах РФ.
Система ЭРА-ГЛОНАСС, с учетом
условий, установленных в данном
Руководстве по эксплуатации
Автомобиля, а также в Сервисной
книжке к Автомобилю, передает
минимальный набор данных в
Единую дежурно-диспетчерскую
служ бу, в т.ч. такие, как местополо

-

жение автомобиля, модель автомо

-

биля, код VIN (идентификационный
номер автомобиля).

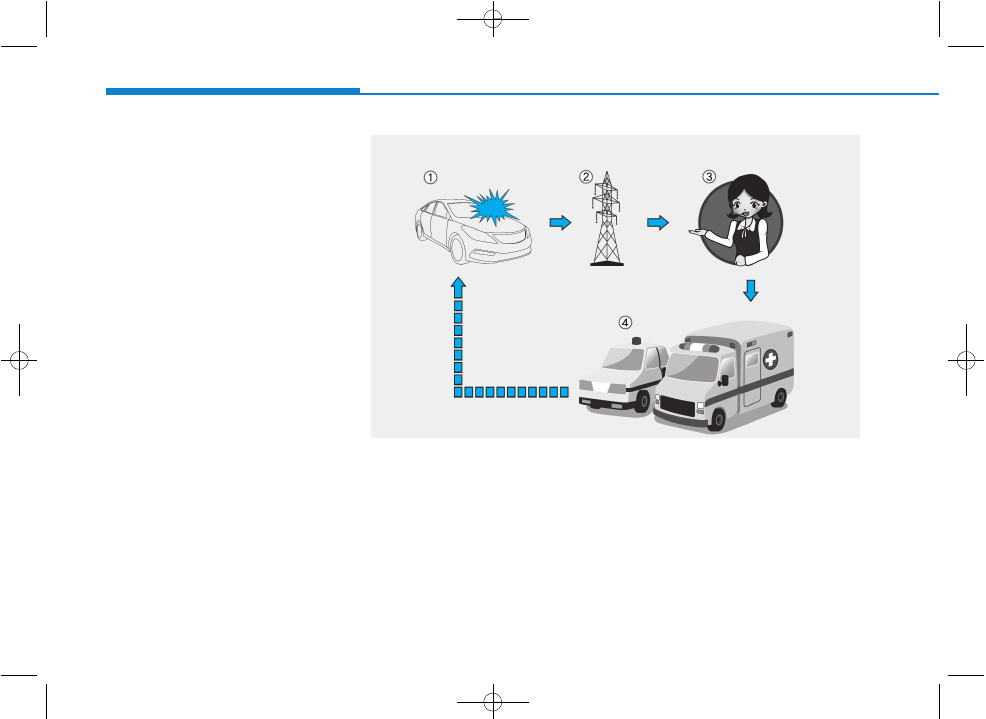

ETL-001

➀ Дорожно-транспортное происшествие
➁ Сеть беспроводной связи
➂ Единая дежурно-диспетчерская служба (ЕДДС)
➃ Спасательная

* Под устройством ЭРА-ГЛОНАСС в данном руководстве по эксплуатации автомобиля понимается оборудование, установленное на автомобиль

и обеспечивающее взаимодействие с системой ЭРА-ГЛОНАСС.

** Под «иными происшествиями» понимаются любые происшествия на автомобильных дорогах рф, следствием которых стало наличие

пострадавших, и/или кому-либо требуется помощь. в случае фиксации какого-либо происшествия необходимо остановить автомобиль и
нажать кнопку SOS (местоположение данной кнопки приведено на рисунке в подразделе «экстренный вызов ЭРА-ГЛОНАСС (при наличии)»
настоящего руководства по эксплуатации). при этом при совершении вызова сформируется набор данных об автомобиле, с которого совершён
вызов, и произойдет соединение с оператором еддс, которому необходимо рассказать о причине вызова.

Действия в чрезвычайной ситуации

ЭКСТРЕННЫЙ ВЫЗОВ ЭРА-ГЛОНАСС (ПРИ НАЛИЧИИ)

6-56

-------------------------------------------------------------------------------------------------------------------------------------------------------------

После передачи данных,
сохраненных в системе ЭРА-
ГЛОНАСС, в спасательный центр
для оказания соответствующей
помощи водителю и пассажирам,
эти данные удаляются по
завершении спасательной
операции.
За работу составляющих системы
ЭРА-ГЛОНАСС (за исключением
оборудования, установленного на
Автомобиль), ответственность
несет оператор системы «ЭРА-
ГЛОНАСС» (АО «ГЛОНАСС») в
соответствии с положениями
Федерального закона 395-ФЗ от
28.12.2013 «О государственной
автоматизированной информаци

-

онной системе «ЭРА-ГЛОНАСС».

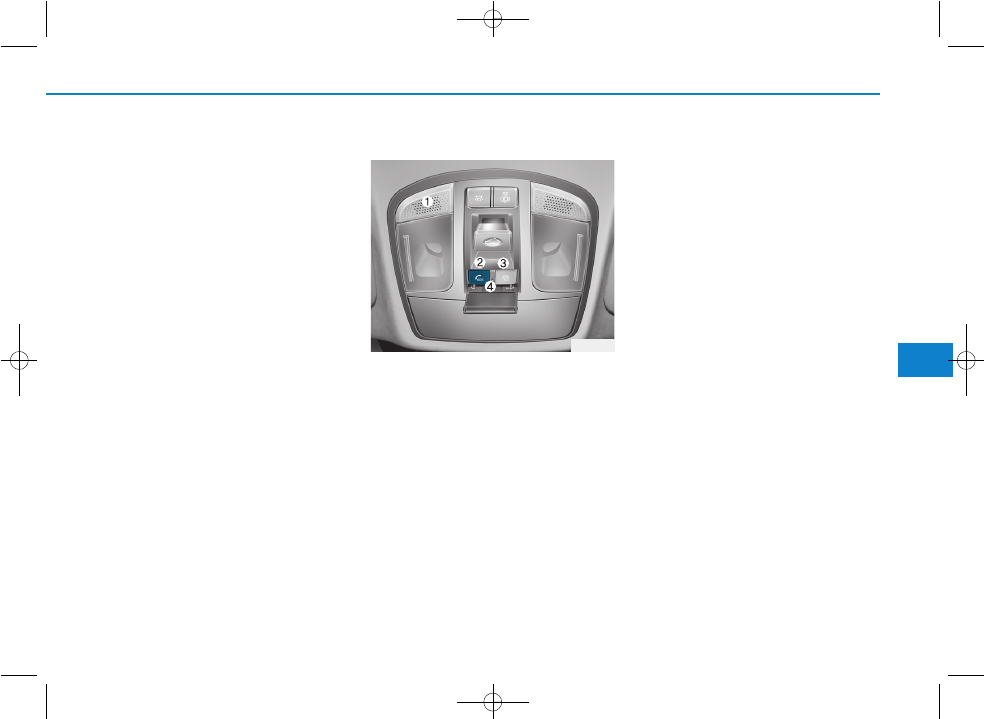

Устройство ЭРА-ГЛОНАСС

Элементы системы ЭРА-
ГЛОНАСС, установленные в
салоне автомобиля:
➀ Микрофон
➁ Кнопка SOS
➂ Кнопка SOS ТЕСТ
➃ Светодиоды

Кнопка SOS: Водитель/пассажир
совершает экстренный вызов в
единую дежурно-диспетчерскую
службу (ЕДДС) нажатием кнопки.

Кнопка SOS ТЕСТ (проверка):
Данная кнопка обеспечивает
проверку работоспособности
системы в условиях официального
дилерского центра HYUNDAI.
Режим «SOS ТЕСТ» может быть
активирован исключительно
специалистом официального
дилерского центра HYUNDAI. Во
избежание ложных вызовов
убедительно просим не нажимать
данную кнопку и не активировать
режим «SOS тест» самостоя

-

тельно.

Светодиод: Красный и зеленый
светодиоды загораются на 3 с при
включении зажигания. После этого
они выключаются при нормальной
работе системы.
При наличии проблем в системе
светодиод продолжает гореть
красным.

ETL-004

Действия в чре

звычайной сит

у

ации

6

6-57

-------------------------------------------------------------------------------------------------------------------------------------------------------------















содержание      ..     40      41      42      43     ..
