Hyundai Santa Fe (2019 год). Руководство - часть 40

Действия в непредвиденных случаях

26

6

0. Ярлык ограничения скорости
1.

Емкость с герметизирующей
жидкостью и с ограничением
скорости

2. Наливной шланг, соединяющий

емкость с герметизирующей
жидкостью и колесо

3.

Соединители и кабель для
подключения непосредственно
к разъему питания

4.

Держатель для емкости с
герметизирующей жидкостью

5. Компрессор
6. Выключатель питания

7.

Манометр для отображения
давления в шине

8. Кнопка сброса давления в шине
9.

Шланг для соединения
компрессора и емкости с
герметизирующей жидкостью
или компрессора и колеса

Разъемы, кабель и
соединительный шланг находятся
в корпусе компрессора.

OXM069022L

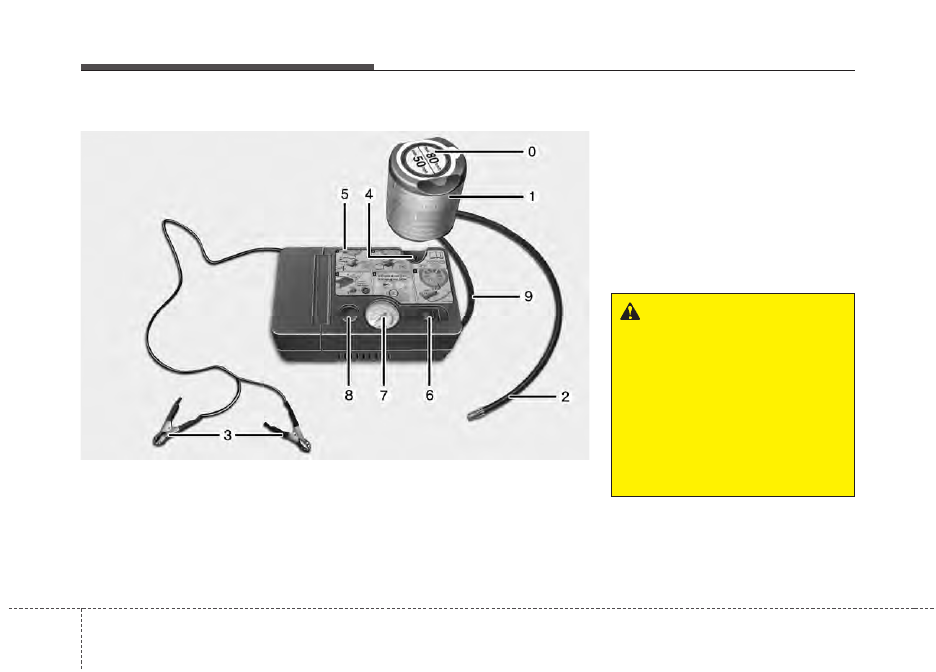

Компоненты системы TireMobilityKit

ОСТОРОЖНО

- Закончился срок

действия герметика

Не используйте герметик для
шин если срок действия
герметика истек (например,
если истек срок действия
герметика, указанный на
контейнере). Это может
увеличить риск повреждения
шины.

6 27

Действия в непредвиденных случаях

Строго соблюдайте указанную
последовательность, в противном
случае герметик может вытечь под
высоким давлением.

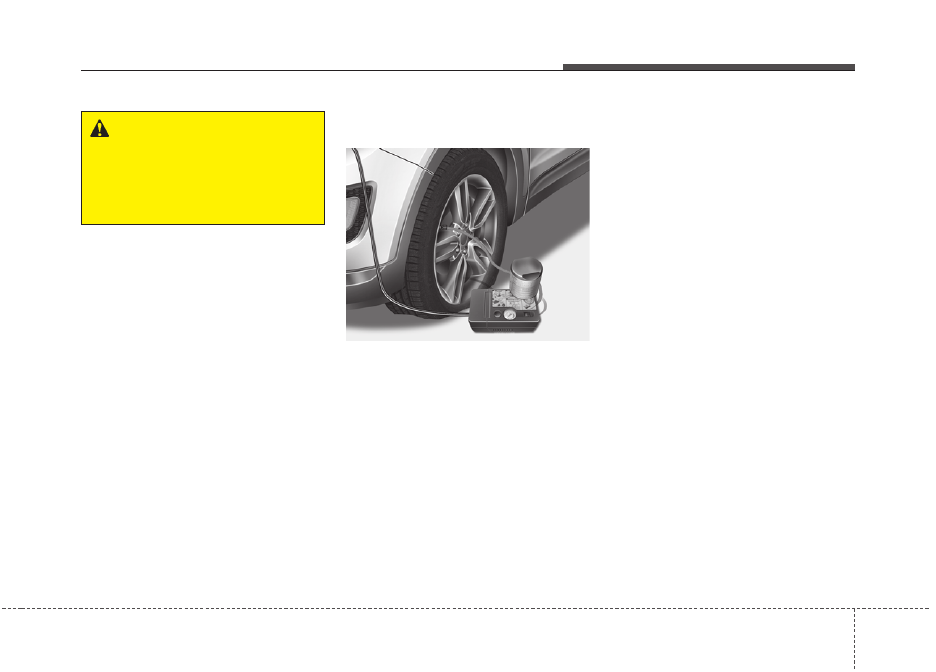

Использование системы Tire
Mobility Kit

1.

Отсоедините лейбл об
ограничении скорости (0) с
флакона с герметиком (1), и
прикрепите его на видное место
в автомобиле, например на
руль, чтобы напоминать
водителю о недопустимости
превышения скорости.

2. Прикрутите

соединительный

шланг (9) к разъему на емкости
с герметизирующей жидкостью.

3.

Убедитесь, что кнопка 8 на
компрессоре не нажата.

4. Отвинтите колпачок клапана на

поврежденном колесе и
навинтите на клапан заливной
шланг (2), идущий от емкости с
герметизирующей жидкостью.

5.

Вставьте емкость с
герметизирующей жидкостью в
корпус компрессора так, чтобы
емкость находилась в
вертикальном положении.

6. Убедитесь,

что

компрессор

выключен, кнопка находится в
положении 0.

7.

Подключите сетевой кабель
компрессора к сетевой розетке
автомобиля.

OANNDR2002

ОСТОРОЖНО - Герметик

• Храните в недоступном для

детей месте.

• Избегайте попадания в глаза.
• Избегайте попадания внутрь.

Действия в непредвиденных случаях

28

6

8.

Когда кнопка двигателя
находится в положении
старт/стоп или если ключ
зажигания в положении вкл.,
включите компрессор и дайте
ему поработать в течение 5~7
минут для того, чтобы добиться
нужного давления герметика.
(См. “Шины и колеса” в главе 8).
Давление в шине после накачки
не важно, и впоследствии его
можно подкорректировать.

Будьте внимательны и не
перекачивайте шину и не стойте
около колеса во время накачки.

9. Выключите компрессор.
10. Отсоедините шланги от

разъема емкости с
герметизирующей жидкостью и
клапана колеса.

Положите TireMobilityKit на
предназначенное для нее место в
автомобиле.

Распределение
герметизирующей жидкости

11.

Сразу же совершите
небольшую поездку около
4~6миль (7~10км или около 10
мин) для равномерного
распределения герметика в
шине.

ОСТОРОЖНО

- Угарный газ

При работе двигателя в плохо
вентилируемом

или не

вентилируемом помещении
(например, внутри здания)
возможно отравление окисью
углерода (угарный газ) и
удушье.

ВНИМАНИЕ

- Давление шины

Не пытайтесь водить
машину, если давление в
шинах ниже 29 PSI(200кПа).
Это может привести к
несчастным случаям из-за
дефекта в шине.

ВНИМАНИЕ

Не превышайте скорость в
60 км/ч (35 миль/ч). По
возможности, не двигайтесь
на скорости ниже 20 км/ч (12
миль/ч).
Если во время движения
вы почувствуете
неестественную вибрацию,
затруднение движения или
посторонние звуки, снизьте
скорость и осторожно
двигаясь, остановите
автомобиль на обочине
дороги в безопасном месте.
Вызовите ремонтную
службу или автомобиль для
буксировки.

(Продолжение)

6 29

Действия в непредвиденных случаях

Проверка давления в шине
1. Проехав примерно 7~10 км (4~6

мили), остановите автомобиль в
удобном месте.

2. Подсоедините  соединительный

шланг (9) компрессора
непосредственно к клапану
колеса.

3.

Подключите компрессор к
аккумуляторной батарее
автомобиля с помощью кабеля
и разъемов.

4. Установите давление в шине на

уровне 200 кПа (29 фунтов на кв.
дюйм). Включите зажигание и
выполните следующие операции.

- Чтобы повысить давление в

шине: Включите компрессор
(установите выключатель в
положение I). Чтобы
проверить имеющийся
уровень давления в шине, на
короткое время выключите
компрессор.

(Продолжение)
Герметик из комплекта Tire
Mobility Kit может повредить
датчик давления в шине и
диск. Попавший на эти части
герметик необходимо
удалить и обратиться к
официальному дилеру
HYUNDAI для проверки.

ОСТОРОЖНО

Продолжительность работы
компрессора не должна
превышать 10 минут. В
противном случае
компрессор может
перегреться и выйти из строя.

Действия в непредвиденных случаях

30

6

- Для снижения давления в

шине:

Ослабьте

отвинчивающуюся крышку (8)
со шланга компрессора.

Комментарии по
безопасному использованию
комплекта Tire Mobility Kit

• Припаркуйте автомобиль на

обочине дороги таким образом,
чтобы Вы могли работать с
комплектом TireMobilityKit на
расстоянии от потока машин.
Чтобы информировать
водителей проезжающих мимо
автомобилей о Вашем
местоположении, установите
знак аварийной остановки в
заметном для них месте.

• Для обеспечения неподвижности

автомобиля даже на достаточно
ровном грунте, всегда
активируйте стояночный тормоз.

• Используйте комплект

TireMobilityKit только для
герметизации шин
пассажирского автомобиля. Не
используйте его для мотоциклов,
велосипедов или других типов
шин.

• Не извлекайте инородные

предметы, проникшие в шину,
таки как гвозди или винты.

ВНИМАНИЕ

Если давление накачки не
удерживается, проедьте на
автомобиле еще раз (см.
раздел «Распределение
герметика»). Затем
повторите п.п. 1 - 4.
Использование комплекта
TireMobilityKit может быть
неэффективным на шинах,
повреждения которые
превышают примерно 4 мм
(0,16 дюйма). Если не удается
восстановить шину с
помощью ремонтного
комплекта TireMobilityKit,
рекомендуем обратиться к
авторизованному дилеру
HYUNDAI.

ОСТОРОЖНО

Давление накачки шины
должно быть не менее 200
кПа (29 psi). В противном
случае не следует
продолжать движение на
автомобиле. Позвоните в
службу помощи на дорогах и
буксировки автомобилей.

6 31

Действия в непредвиденных случаях

• Перед использованием

комплекта Tire Mobility Kit
прочитайте советы о мерах
предосторожности, напечатанные
на емкости с герметиком!

• Работая с комплектом вне

помещения, оставьте двигатель
автомобиля включенным. В
противном случае работа
компрессора может в конечном
счете привести к истощению
аккумуляторной батареи
автомобиля.

• Никогда не оставляйте комплект

TireMobilityKit без присмотра во
время использования.

• Не оставляйте компрессор

работающим более 10 минут
подряд, в противном случае он
может перегреться.

• Не используйте комплект

TireMobilityKit, если температура
окружающего воздуха ниже
-30°C (-22°F).

• Если шина и колесо повреждены,

в целях безопасности не следует
использовать этот ремонтный
комплект для шин.

Технические данные

Напряжение системы: 15  В  пост.

тока

Рабочее напряжение от 10 до 15 В

пост. тока

Сила тока: не более 20 A
Пригодно для использования при
температуре окружающего
воздуха: от -30 до +70°С (от -22 до

+158F)

Максимальное рабочее давление:

6 бар (87 фунтов на кв. дюйм)

Размер
Компрессор: 220 x 130 x 80 мм

(8,7 x 5,1 x 3,1 дюймов)

Емкость с герметизирующей
жидкостью: 165 x 85,5 ш мм

(6,5 x 3,4 ш дюймов)

Масса компрессора:

1,8 кг (3,97 фунтов)

Объем герметизирующей жидкости:

620 мл (37,8 куб. дюймов)

❈ Герметик и запасные детали

можно приобрести и заменить у
официального дилера
автомобиля или шин. Пустые
емкости из-под герметика
можно утилизировать с
бытовым мусором. Жидкий
остаток герметика должен быть
утилизирован дилером
автомобиля или шин, либо в
соответствии с местными
правилами удаления отходов.

Действия в непредвиденных случаях

32

6

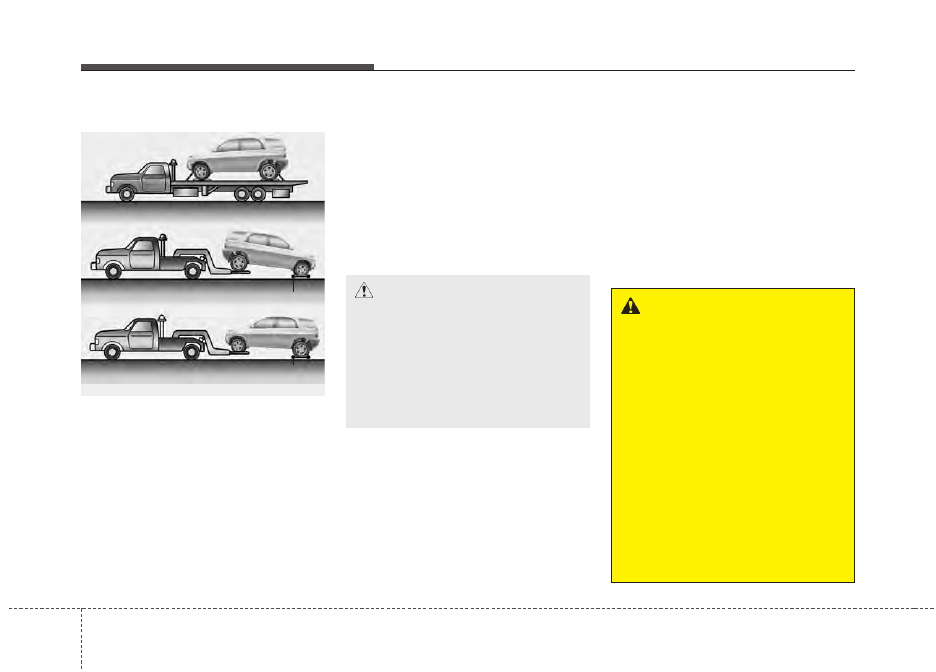

БУКСИРОВКА

Служба буксировки

Если необходима аварийная букси-
ровка, рекомендуется пользоваться
услугами авторизованного дилера
HYUNDAI или коммерческой службы
техпомощи. Для предотвращения
повреждений автомобиля необходимо
правильно проводить процедуры
подъема и буксировки. Рекомендуется
использовать буксирные тележки для
колес или эвакуаторы.

Для получения информации о
буксировке прицепом обратитесь к
главе “Буксировка прицепа” в разделе 5.

Буксировку полноприводного
автомобиля необходимо выполнять с
помощью буксировочной тележки или
кузова-платформы, чтобы все колеса
не соприкасались с поверхностью
дороги.

Переднеприводной автомобиль
допускается буксировать способами,
при которых его задние колеса
соприкасаются с дорогой (без
подкатной тележки), а передние
колеса приподняты над ее
поверхностью.

Подложите под передние колеса
буксирные тележки, если повреждены
какие-либо из нагруженных колес или
компонентов подвески, а также, если
автомобиль буксируется передними
колесами на земле.
При использовании коммерческого
буксирного тягача и отсутствии
буксирных тележек подниматься
должна всегда передняя часть
автомобиля, а не задняя.

ВНИМАНИЕ

Запрещается выполнять
буксировку полноприводного
автомобиля, если его колеса
касаются поверхности. Это
может привести к серьезным
повреждениям ведущего моста
и коробки передач или системы
полного привода.

ОСТОРОЖНО

- Если установлен датчик

переворачивания

Если автомобиль оснащен
боковыми подушками
безопасности и шторками
безопасности, то при буксировке
автомобиля необходимо
установить ключ зажигания в
положение OFF или ACC.
Боковые подушки безопасности
и шторки безопасности могут
срабатывать, когда ключ
зажигания находится в
положении ON, и датчики
переворачивания определяют
ситуацию как переворачивание
автомобиля.

OXM069028

буксирная тележка

буксирная тележка

6 33

Действия в непредвиденных случаях

При аварийной буксировке
автомобиля без использования
буксирных тележек для колес:
1.

Переведите ключ зажигания в
положение ACC (Вспомогательное).

2.

Установите рычаг переключения
передач в положение N (Нейтраль).

3.

Снимите автомобиль со
стояночного тормоза.

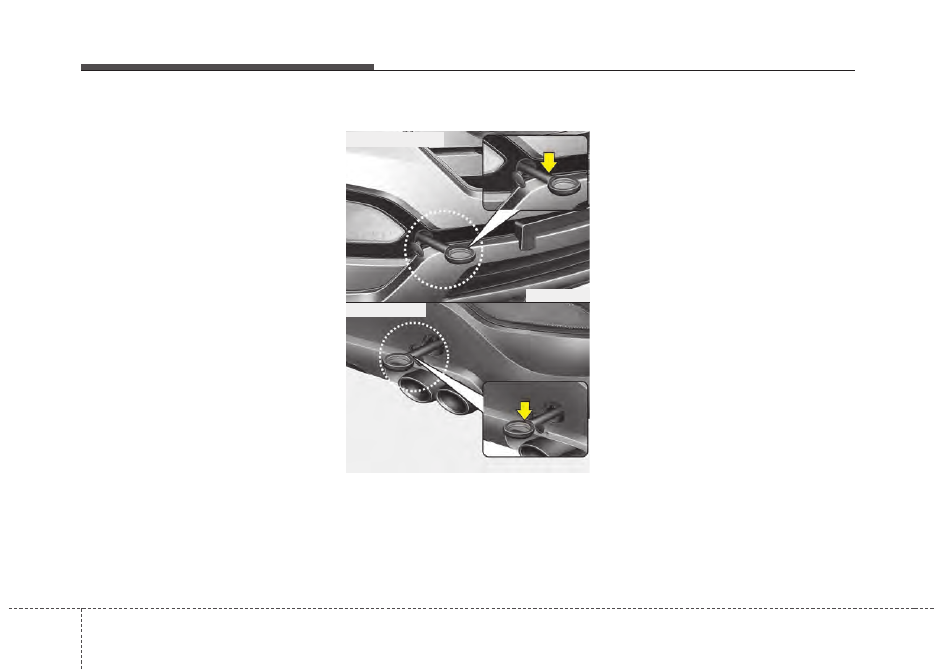

Снимаемый буксирный крюк
(при наличии)

1. Откройте дверь заднего багажного

отделения и достаньте буксирный
крюк из ящика инструментов.

2.

Снимите крышку отверстия в
бампере, нажав на ее нижнюю часть.

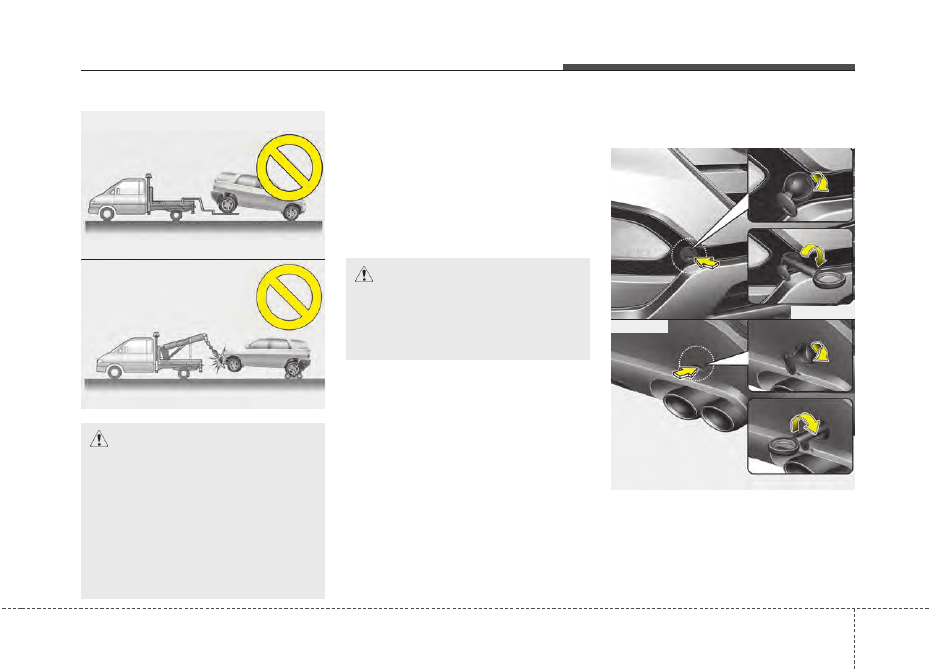

ВНИМАНИЕ

• Не буксируйте автомобиль

задом, оставив передние
колеса на земле, так можно
повредить автомобиль.

• Не буксируйте автомобиль с

помощью гибкой сцепки.
Используйте оборудование
для подъема колес или
эвакуаторы.

OUN046030

OCM054034

ВНИМАНИЕ

Не поставив рычаг переклю

-

чения передач в положение N
(Нейтраль), можно испортить
коробку передач.

ODM062012

ODM062013

■

Передняя

■

Задняя

Действия в непредвиденных случаях

34

6

3.

Установите буксирный крюк,
вкручивая его по часовой стрелке
до полного закрепления.

4.

После использования вытащите
буксирный крюк и поставьте крышку
на место.

Аварийная буксировка

Если необходима аварийная
буксировка, рекомендуется
пользоваться услугами авто

-

ризованного дилера HYUNDAI или
коммерческой службы техпомощи.

Если при аварии буксирная служба
помочь не может, автомобиль можно
какое-то время буксировать с
помощью троса или цепи, которые
крепятся к аварийному буксирному
крюку внизу передней (или задней)
части автомобиля. Будьте очень
осторожны при буксировке
автомобиля. Водитель должен сидеть
в автомобиле, чтобы управлять им и
нажимать педали.
Такой способ буксировки допустим
только на дорогах с твердым
покрытием на небольших расстояниях
и малой скорости. Колеса, мосты,
трансмиссия, рулевое управление и
тормоза должны быть в хорошем
состоянии.
• Не используйте буксирные крюки

для вытаскивания автомобиля из
грязи, песка или другой среды, из
которой он не может выбраться
самостоятельно.

• Избегайте ситуаций буксировки

более тяжелого автомобиля более
легким.

• Водителям обоих автомобилей

нужно часто общаться друг с другом.

ODM062014

ODM062015

■

Передняя часть

■

Задняя часть

6 35

Действия в непредвиденных случаях

• Перед аварийной буксировкой

убедитесь, что крюк не сломан и не
поврежден.

• Надежно прикрепите трос или цепь к

крюку.

• Не дергайте крюк. Прикладывайте

постепенное и равномерное усилие.

• Во избежание повреждения крюка

не тяните его в стороны или в
вертикальном направлении. Всегда
тяните прямо вперед.

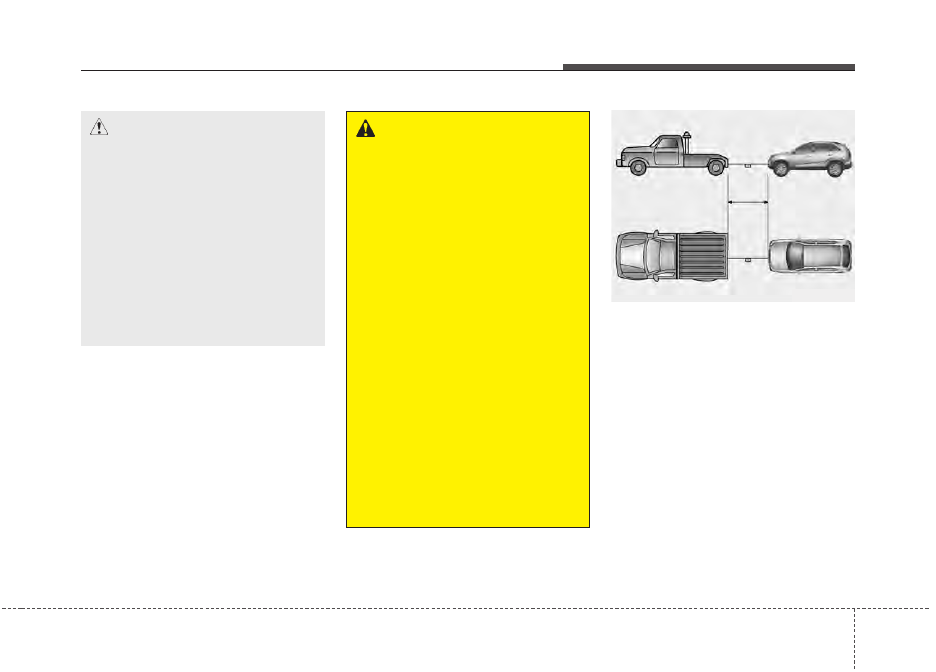

• Длина буксирного троса не должна

превышать 5 м (16 футов). Для
заметности прикрепите белую или
красную ткань (шириной около 30 см
(12 дюймов)) посередине троса.

• Едьте аккуратно, чтобы при

буксировке не ослабевал буксирный
троc.

ВНИМАНИЕ

• Прикрепите буксирный трос к

буксирному крюку.

• Использование для буксировки

вместо буксирного крюка
другой части автомобиля
может испортить его кузов.

• Пользуйтесь только теми

тросами или цепями, которые
специально предназначены
для буксировки автомобилей.
Надежно прикрепите трос или
цепь к имеющемуся
буксирному крюку.

ОСТОРОЖНО

Будьте очень осторожны при
буксировке автомобиля.
• Избегайте резких стартов и

других маневров, наклады

-

вающих дополнительную
нагрузку на аварийный
буксирный крюк, трос или
цепь. Крюк, буксирный трос
или цепь могут сломаться и
причинить серьезные травмы
или повреждения.

• Если нерабочий автомобиль не

способен двигаться
самостоятельно, не пытайтесь
продолжать буксировку.
Рекомендуем обратиться за
поддержкой к авторизованному
дилеру HYUNDAI или
воспользоваться услугами
фирмы по эвакуации
автомобилей.

• Буксируйте автомобиль как

можно более прямо.

• Не стойте рядом с автомо

-

билем во время буксировки.

OXM069009

Меры предосторожности при
буксировке аварийного
автомобиля

• Поверните ключ зажигания в

положение ACC (Вспомогательное),
чтобы не заблокировалось рулевое
колесо.

• Установите рычаг переключения

передач в положение N (Нейтраль).

• Снимите автомобиль со стояночного

тормоза.

• Нажимайте педаль тормоза с силой

больше обычной из-за ослабления
работы тормоза.

• Для рулевого управления

потребуется больше усилий из-за
отключения системы гидроусиления
руля.

• Если Вы спускаетесь вниз по

длинному склону, эффективность
работы тормозов снизится из-за их
перегрева. Чаще останавливайтесь
и давайте тормозам остыть.

6 36

Действия в непредвиденных случаях

ВНИМАНИЕ

- Автоматическая коробка

передач

• Буксировка автомобиля на всех

четырех колесах допускается
только передним ходом.
Убедитесь, что ключ
зажигания находится в
положении ACC (Вспомо-
гательное) и рулевое колесо
разблокировано. Водитель
должен сидеть в буксируемом
автомобиле, чтобы управлять
им и нажимать педали.

• Во избежание серьезных

повреждений механической
коробки передач, скорость
движения автомобиля при
буксировке не должна
превышать 15 км/ч (10 миль/ч).

• Перед буксировкой проверьте

наличие утечек жидкости
автоматической коробки
передач под автомобилем. При
наличии утечек жидкости
автоматической коробки
передач необходимо исполь

-

зовать кузов-платформу или
буксировочную тележку.

6 37

Действия в непредвиденных случаях

УСТРОЙСТВА ДЛЯ ЭКСТРЕННЫХ СИТУАЦИЙ (ПРИ НАЛИЧИИ)

Автомобиль оснащен несколькими
устройствами для экстренных
ситуаций, которые помогают
реагировать в аварийной ситуации.

Огнетушитель

Если вы умеете пользоваться
огнетушителем, при возникновении
небольшого пожара примите
следующие меры.
1.

Вытяните в верхней части
огнетушителя штифт,
предотвращающий нажатие
рукоятки.

2. Направьте сопло на очаг пожара.
3.

Находитесь на расстоянии
приблизительно 2,5 м (8 футов) от
огня и сожмите рукоятку, чтобы
задействовать огнетушитель. Если
отпустить рукоятку, работа
огнетушителя прекратится.

4. Перемещайте сопло вперед и назад

в сторону очага пожара. По
окончании тушения осмотрите очаг,
так как возгорание может
возобновиться.

Аптечка

Аптечка содержит предметы,
необходимые для оказания первой
помощи, такие как ножницы, бинт,
пластырь и т. п.

Знак аварийной остановки

Установите знак аварийной остановки
на дорогу, чтобы уведомить водителей
проезжающих мимо автомобилей об
аварийной ситуации, если ваш
автомобиль припаркован на обочине.

Манометр (при наличии)

В результате ежедневного
использования давление в шинах
незначительно снижается. Его
необходимо периодически
восстанавливать. Это не указывает на
утечку и является нормальным
износом. Проверяйте давление в
холодных шинах, так как с
повышением температуры давление в
шинах увеличивается.

Для проверки давления в шинах
выполните следующее:
1.

Открутите колпачок ниппеля на
ободе колеса.

2. Прижмите манометр к ниппелю и

удерживайте. Сначала будет
выпущено некоторое количество
воздуха. Воздух будет продолжать
выходить, если не прижать
манометр плотно.

3.

Манометр активируется при
плотном прижатии.

4. Для проверки давления в шине

поверьте показание манометра.

5.

Установите давление в шинах
согласно спецификации. См.
«Шины и колеса» в разделе 8.

6. Установите колпачок ниппеля на

место.

Техническое обслуживание

Отсек двигателя . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-3
Комплекс работ по техническому

обслуживанию. . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-5

• Ответственность владельца   . . . . . . . . . . . . . . . . . . 7-5
• Меры предосторожности при проведении

технического обслуживания владельцем
автомобиля . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-6

• Меры предосторожности - моторный отсек

(дизельный двигатель) . . . . . . . . . . . . . . . . . . . . . . . 7-7

Техническое обслуживание, выполняемое

владельцем автомобиля . . . . . . . . . . . . . . . . . . . 7-8

• График технического обслуживания,

проводимого владельцем автомобиля  . . . . . . . . . 7-8

Комплекс работ по периодическому

техническому обслуживанию   . . . . . . . . . . . . 7-10

• Для европы, кроме россии. . . . . . . . . . . . . . . . . . . . 7-11
• Кроме европы, для россии. . . . . . . . . . . . . . . . . . . . 7-25

Позиции периодического технического

обслуживания . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-39

Система смазки двигателя . . . . . . . . . . . . . . . . . 7-44

• Проверка уровня моторного масла . . . . . . . . . . . . 7-44
• Замена моторного масла и фильтра . . . . . . . . . . . 7-45

Жидкость системы охлаждения . . . . . . . . . . . . 7-47

• Проверка уровня охлаждающей жидкости     . . . 7-47
• Замена охлаждающей жидкости. . . . . . . . . . . . . . . 7-50

Тормозная жидкость/

жидкость для сцепления. . . . . . . . . . . . . . . . . . 7-51

• Проверка уровня тормозной жидкости /

жидкости для сцепления . . . . . . . . . . . . . . . . . . . . 7-51

Жидкость усилителя рулевого управления . . 7-53

• Проверка уровня жидкости усилителя

рулевого управления . . . . . . . . . . . . . . . . . . . . . . . 7-53

• Проверка шланга усилителя

рулевого управления . . . . . . . . . . . . . . . . . . . . . . . 7-54

Жидкость омывателя ветрового стекла . . . . . 7-55

• Проверка уровня жидкости в бачке омывателя

ветрового стекла . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-55

Стояночный тормоз . . . . . . . . . . . . . . . . . . . . . . . 7-56

• Проверка стояночного тормоза . . . . . . . . . . . . . . . 7-56

Топливный фильтр

(для автомобилей с дизельным двигателем). . 7-57

• Слив воды из топливного фильтра . . . . . . . . . . . . 7-57
• Замена фильтрующего элемента

топливного фильтра . . . . . . . . . . . . . . . . . . . . . . . . 7-57

Воздушный фильтр . . . . . . . . . . . . . . . . . . . . . . . 7-58

• Замена фильтра . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-58

Воздушный фильтр системы управления

микроклиматом . . . . . . . . . . . . . . . . . . . . . . . . . 7-60

• Состояния фильтра . . . . . . . . . . . . . . . . . . . . . . . . . . 7-60
• Замена фильтра . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-60

7

Щетки стеклоочистителя . . . . . . . . . . . . . . . . . 7-62

• Проверка состояния щеток . . . . . . . . . . . . . . . . . . . 7-62
• Замена щеток . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-62

Аккумуляторная батарея . . . . . . . . . . . . . . . . . . 7-65

• Рекомендации по обращению с аккумуляторной

батареей . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-65

• Наклейка с указанием емкости аккумуляторной

батареи (см. пример). . . . . . . . . . . . . . . . . . . . . . . . . 7-67

• Подзарядка аккумуляторной батареи . . . . . . . . . . 7-67
• Сброс параметров приборов . . . . . . . . . . . . . . . . . . 7-68

Колеса и шины . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-69

• Уход за шинами . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-69
• Рекомендуемое давление воздуха в

холодных шинах . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-69

• Проверка давления воздуха в шинах . . . . . . . . . . 7-71
• Перестановка колес . . . . . . . . . . . . . . . . . . . . . . . . . 7-73
• Регулировка углов установки колес и

балансировка шин . . . . . . . . . . . . . . . . . . . . . . . . . 7-74

• Замена шин . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-75
• Замена колес . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-77
• Сцепление шин с дорогой . . . . . . . . . . . . . . . . . . . . 7-77
• Техническое обслуживание шин . . . . . . . . . . . . . . 7-77
• Маркировка на боковой поверхности шины. . . . 7-78

Плавкие предохранители . . . . . . . . . . . . . . . . . . 7-83

• Описание панели плавких предохранителей и

реле. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-88

Лампы освещения . . . . . . . . . . . . . . . . . . . . . . . 7-101

• Замена ламп в фарах, габаритных фонарях,

указателях поворота и передних
противотуманных фарах . . . . . . . . . . . . . . . . . . . 7-102

• Замена лампы бокового повторителя указателя

поворота . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-112

• Замена лампы заднего комбинированного

фонаря . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-112

• Замена дополнительного сигнала торможения. . 7-115
• Замена лампы освещения номерного знака. . . . 7-116
• Замена лампы освещения салона . . . . . . . . . . . . 7-117

Уход за внешним видом автомобиля . . . . . . . 7-118

• Внешний уход . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-118
• уxoд зa caлoнoм . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-125

Система снижения токсичности выбросов . . 7-127

7

7 3

Техническое обслуживание

ОТСЕК ДВИГАТЕЛЯ

1. Расширительный бачок для жидкости

системы охлаждения

2. Крышка маслозаливной горловины

двигателя

3. Бачок для тормозной жидкости

4. Воздушный фильтр

5. Блок плавких предохранителей

6. Отрицательная клемма

аккумуляторной батареи

7. Положительная клемма

аккумуляторной батареи

8. Крышка радиатора

9. Масляный щуп

10. Бачок для жидкости усилителя

рулевого управления (при наличии)

11. Бачок омывателя ветрового стекла

ODMEMC2001/ODMNMC2020

■

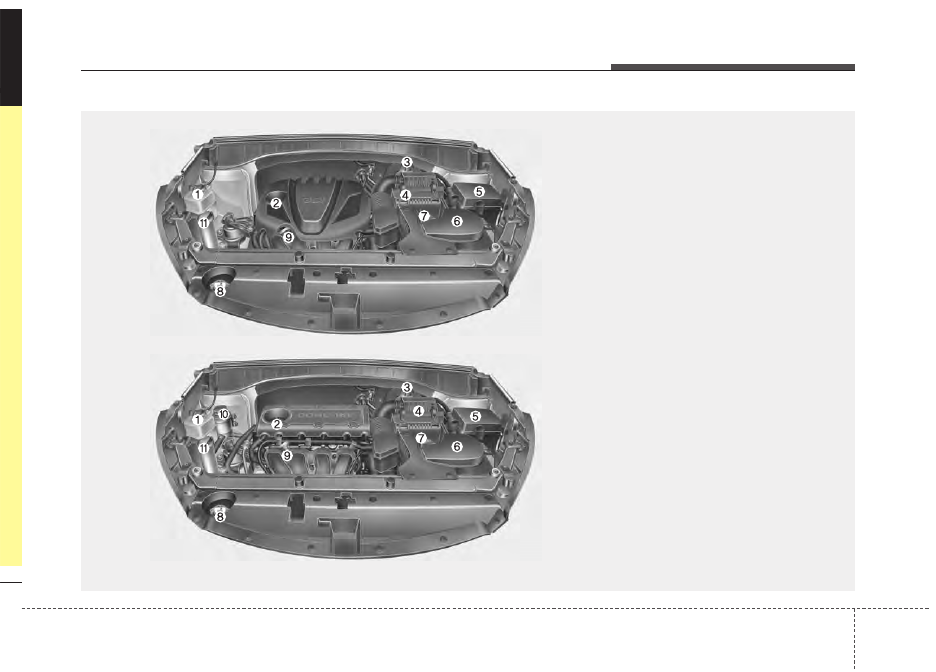

■ Бензиновый двигатель (Theta II 2,4L) - GDI

* Moтopныи oтceк кoнкpeтнгo aьтoмoбиля мoжeт oтличaтьcя, oт пpивeдeннoгo нa дaннoй иллюcтpaции.

■

■ Бензиновый двигатель (Theta II 2,4L) - MPI

Техническое обслуживание

4

7

1. Расширительный бачок для жидкости

системы охлаждения

2. Крышка маслозаливной горловины

двигателя

3. Бачок для тормозной жидкости

4. Воздушный фильтр

5. Блок плавких предохранителей

6. Отрицательная клемма

аккумуляторной батареи

7. Положительная клемма

аккумуляторной батареи

8. Крышка радиатора

9. Масляный щуп

10. Бачок для жидкости усилителя

рулевого управления (при наличии)

11. Бачок омывателя ветрового стекла

12. Топливный фильтр (при наличии)

OXM079100/ODM012005

■

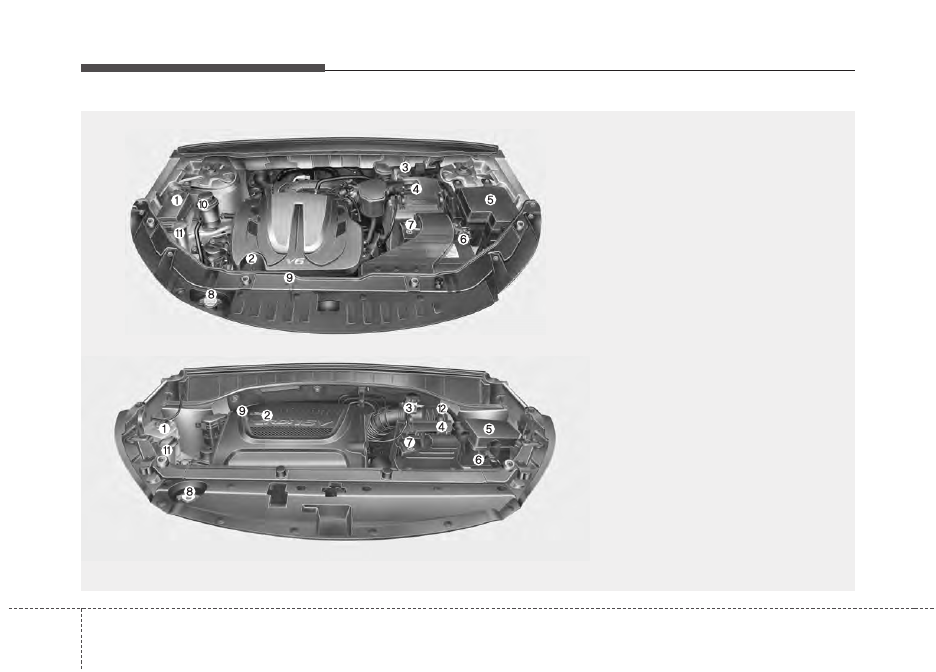

■ Дизельный двигатель (R2,0/R2,2)

* Moтopныи oтceк кoнкpeтнгo aьтoмoбиля мoжeт oтличaтьcя, oт пpивeдeннoгo нa дaннoй иллюcтpaции.

■

■ Бензиновый двигатель (Lambda II 3,3L) - MPI
