Действия в непредвиденных случаях

10

6

Обратите внимание, что СКДШ не
заменяет надлежащего
технического обслуживания колес,
и что водитель несет
ответственность за поддержание
надлежащего давления в шинах,
даже если слабо накачанные
шине не достигают уровня
давления, при котором включается
индикаторное устройство низкого
уровня давления.
Ваш автомобиль также оснащен
индикатором неисправности СКДШ
для индикации того, что система
работает неправильно. Индикатор
неисправности СКДШ объединен с
индикаторным устройством низкого
давления воздуха в шинах. При
обнаружении неисправности в
системе индикаторное устройство
будет мигать в течение примерно 1
минуты, затем станет гореть
постоянно.

Эта последовательность будет
повторяться при последующих
пусках двигателя, пока
неисправность присутствует. Если
индикатор неисправности СКДШ
остается включенным после
мигания примерно в течение 1
минуты, система может быть
неспособна правильно
распознавать или сигнализировать
о низком давлении в шинах.
Неисправности СКДШ могут
возникать по разным причинам, в
том числе, в результате установке
запасных или других шин или
колес на автомобиль, что может
препятствовать правильной
работе СКДШ.
Всегда проверяйте индикаторное
устройство неисправности СКДШ
после замены одной или
нескольких шин или колес на
автомобиле, чтобы убедиться, что
замена либо установка других шин
или колес позволяет системе
СКДШ правильно работать.

✽

✽ К СВЕДЕНИЮ

В случае возникновения любого из
перечисленных ниже обстоятельств
рекомендуем обратиться к
авторизованному дилеру HYUNDAI
для проверки системы.
1. Индикаторное устройство

низкого давления в шинах /
индикатор неисправности СКДШ
и индикаторное устройство
положения шины с низким
давлением не включаются.

2. Индикатор неисправности

СКДШ остается включенным
после мигания в течение
примерно 1 минуты.

3. Индикаторное устройство

положения шины с низким
давлением остается
включенным.

6 11

Действия в непредвиденных случаях

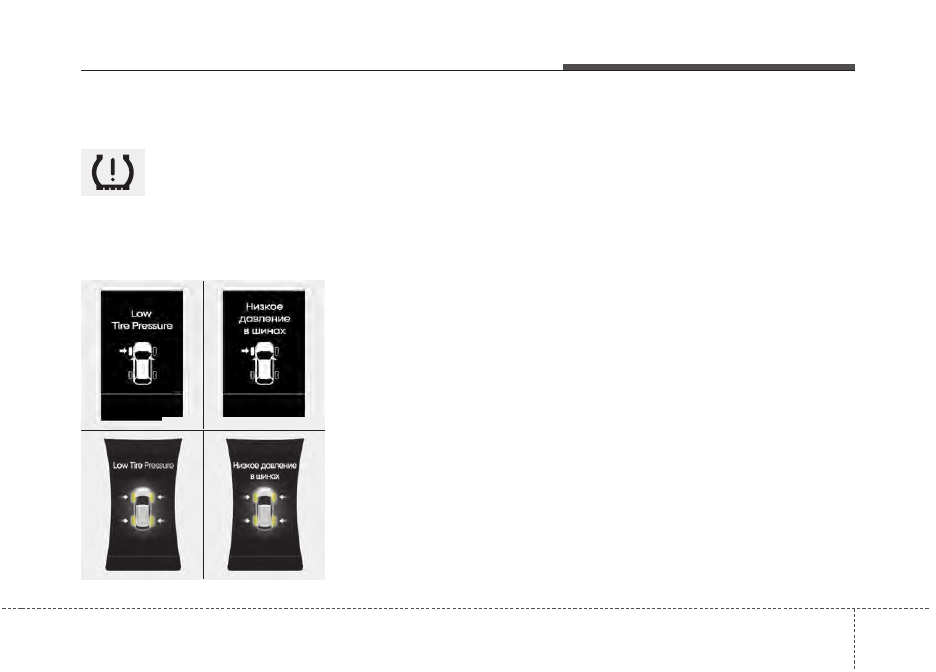

Индикаторное устройство
низкого давления в шине

Индикаторное устройство
положения колеса с низким
давлением

Когда загораются
предупреждающие индикаторы
системы контроля давления в
шинах и на ЖК-дисплее
комбинации приборов
отображается предупреждающее
сообщение, это означает, что в
одной или нескольких шинах
давление значительно ниже
рекомендованного.
Предупреждающим сообщением и
высвечиванием соответствующего
положения будет указано, какая
именно шина спущена.
При высвечивании индикатора или
отображении предупредительного
сообщения не ЖК дисплее следует
немедленно снизить скорость,
избегая резких поворотов и
учитывая то, что тормозной путь
может быть увеличен. Следует как
можно скорее остановиться и
проверить шины.

Накачайте шины до надлежащего
уровня давления, указанного на
информационной табличке
автомобиля или наклейке с
информацией о давлении в
шинах, расположенной на
внешней панели центральной
стойки со стороны водителя. Если
невозможно добраться до станции
технического обслуживания или
если давление в шине не
поддерживается на должном
уровне после накачивания
воздуха, замените колесо со
сдутой шиной на запасное.
После замены колеса с шиной с
низким давлением на запасное
произойдет одно из следующего:

ODMEEM2004/ODMEEM2004RU

■

Tип А

ODMEEM2005/ODMEEM2005RU

■

Tип B

Действия в непредвиденных случаях

12

6

• Индикатор неисправности СКДШ

может мигать примерно в
течение 1 минуты, затем будет
непрерывно гореть, поскольку
датчик СКДШ не вмонтирован в
запасное колесо. (замененное
колесо с датчиком не в
автомобиле)

• Индикатор неисправности СКДШ

будет оставаться непрерывно
включенным во время движения,
поскольку датчик СКДШ не
вмонтирован в запасное колесо.
(замененное колесо с датчиком
не в автомобиле)

ВНИМАНИЕ

В зимнее время или в
холодную погоду
индикаторное устройство
низкого давления в шинах
может включаться, если
давление в шинах было
отрегулировано до
рекомендованного значения в
теплую погоду. Это не
означает, что СКДШ
неисправна, поскольку
снижение температуры
приводит к пропорциональному
снижению давления в шинах.
При переезде на автомобиле
из региона с высокой
температурой окружающей
среды в регион с низкой
температурой и наоборот,
или в случае значительного
повышения или понижения
температуры окружающей
среды, следует проверить
давление накачки в шинах и
отрегулировать его до
рекомендованного значения.

ОСТОРОЖНО

- Опасность

пониженного
давления

Слишком низкое давление в
шинах может  привести к
потере управления автомо-
билем и увеличению тормо-
зного пути.
Продолжение движения при
низком давлении в шинах
может привести к перегреву и
механическому разрушению
шин.

6 13

Действия в непредвиденных случаях

Индикатор
неисправности
системы TPMS
(система контроля
давления в шинах)

В случае неисправности системы
контроля давления в шинах
индикатор СКДШ будет мигать в
течение одной минуты и затем
будет гореть постоянно. Для
определения причины
неисправности рекомендуем
обратиться к авторизованному
дилеру HYUNDAI для проверки
системы.

✽

✽ К СВЕДЕНИЮ

В случае неисправности в системе
СКДШ индикатор низкого
давления в шинах не будет
отображаться даже при
недостаточном давлении в шинах
автомобиля.

Замена шины с
использованием СКДШ
Если шина спущена, включится
индикаторное устройство низкого
давления в шинах и положения
шины с низким давлением.
Обратитесь к авторизованному
дилеру HYUNDAI для проверки
системы.

Каждое колесо оснащено датчиком
давления в шине, вмонтированным
внутрь шины позади ниппеля
камеры. Вы должны использовать
специальные колеса с СКДШ.
Рекомендуем обратиться к
авторизованному дилеру HYUNDAI
для проведения техобслуживания
колес.

Если после замены колеса со
сдувшейся шиной на запасное
колесо проехать 10 минут со
скоростью выше 25 км/ч,
произойдет одно из следующих
событий:
• Индикатор неисправности СКДШ

может мигать примерно в
течение 1 минуты, затем будет
непрерывно гореть, поскольку
датчик СКДШ не вмонтирован в
запасное колесо. (замененное
колесо с датчиком не в
автомобиле)

• Индикатор неисправности СКДШ

будет оставаться непрерывно
включенным во время движения,
поскольку датчик СКДШ не
вмонтирован в запасное колесо.
(замененное колесо с датчиком
не в автомобиле)

ВНИМАНИЕ

Рекомендуем использовать
герметик, одобренный
HYUNDAI.
Герметик с датчика давления
в шине и колеса будет удален
при замене шины на новую.

Действия в непредвиденных случаях

14

6

Вы можете не определить шину с
низким давлением, просто
посмотрев на нее. Всегда
используйте исправный манометр
для шин для измерения давления
в шинах. Обратите внимание, что
горячая шина (после движения
автомобиля) будет иметь более
высокое давление, чем холодная
шина (находившаяся в
неподвижном состоянии в
течение, как минимум, 3 часов,
или прошедшая менее 1 мили (1,6
км) за этот 3-часовой период).
Дайте шине остыть перед
измерением давления. Всегда
следите за тем, чтобы перед
накачиванием до рекомендованного
давления шина была холодной.
Выражение «холодная шина»
означает, что автомобиль
простаивал в течение 3 часов или
проехал менее 1 мили (1,6 км) за
этот 3-часовой период.

ОСТОРОЖНО

- Защита СКДШ

Вскрытие, изменение или
отключение компонентов
системы контроля давления в
шинах (СКДШ) может
нарушить способность
системы предупреждать
водителя о состоянии низкого
давления в шинах и/или стать
причиной неисправности
СКДШ. Вскрытие, изменение
или отключение компонентов
системы контроля давления в
шинах (СКДШ) может
привести к утрате гарантии на
эту часть автомобиля.

ОСТОРОЖНО

- СКДШ

• СКДШ не может

предупредить Вас о сильном
и внезапном повреждении
шины, вызванном внешними
факторами, такими как
гвозди или посторонние
предметы на дороге.

• Если Вы ощутили

нестабильность автомобиля,
немедленно уберите ногу с
педали акселератора,
постепенно и с небольшим
усилием нажмите на тормоз
и медленно съедьте с дороги
в безопасное место.

ВНИМАНИЕ

Если автомобиль оснащен
системой контроля давления
в шинах, рекомендуем
использовать герметик,
одобренный HYUNDAI. Жидкий
герметик может повредить
датчики давления в шине.

6 15

Действия в непредвиденных случаях

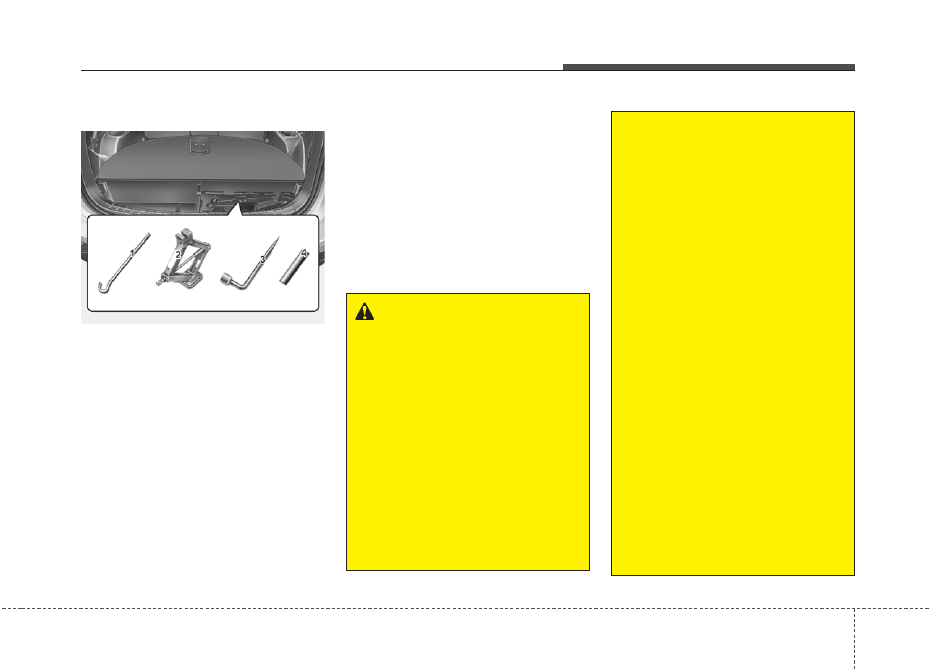

Домкрат и инструменты

Домкрат, рукоятка домкрата и
колесный ключ хранятся в
багажнике. Для доступа к
оборудованию, приподнимите
крышку багажника.
(1) Рукоятка домкрата
(2) Домкрат
(3) Колесный ключ
(4) Головка

Инструкции по эксплуатации
домкрата

Домкрат предназначен только для
аварийной замены колеса.
Правильное хранение домкрата
предотвратит его “громыхание”
при движении автомобиля.
Выполнение инструкций по
эксплуатации домкрата уменьшит
риск получения травмы.

ОСТОРОЖНО

- Замена шин

• Никогда не проводите

ремонт автомобиля на
полосе дороги или шоссе.

• Для замены шины всегда

съезжайте с дороги на
обочину. Домкратом можно
пользоваться на ровном,
твердом грунте. При
отсутствии твердого,
ровного места на обочине
обратитесь за помощью в
службу буксировки.

(Продолжение)

(Продолжение)
• Пользуйтесь специально

предназначенными для
домкрата местами спереди и
сзади автомобиля; никогда
не упирайте домкрат в
бамперы и любые другие
части автомобиля.

• Автомобиль может легко

скатиться с домкрата и
стать причиной серьезной
травмы или смерти.

• Не подлезайте под

автомобиль, если он
подвешен на домкрате.

• Нельзя включать зажигание

и запускать двигатель, пока
автомобиль стоит на
домкрате.

• Никому нельзя оставаться в

стоящем на домкрате
автомобиле.

• Убедитесь, что все дети

находятся в безопасном
месте вдали от дороги и от
автомобиля, который соби-
раются поднять домкратом.

ЕСЛИ СПУЩЕНА ШИНА (ЗАМЕНА НА ЗАПАСНУЮ ШИНУ, ПРИ НАЛИЧИИ)

ODM062003

Действия в непредвиденных случаях

16

6

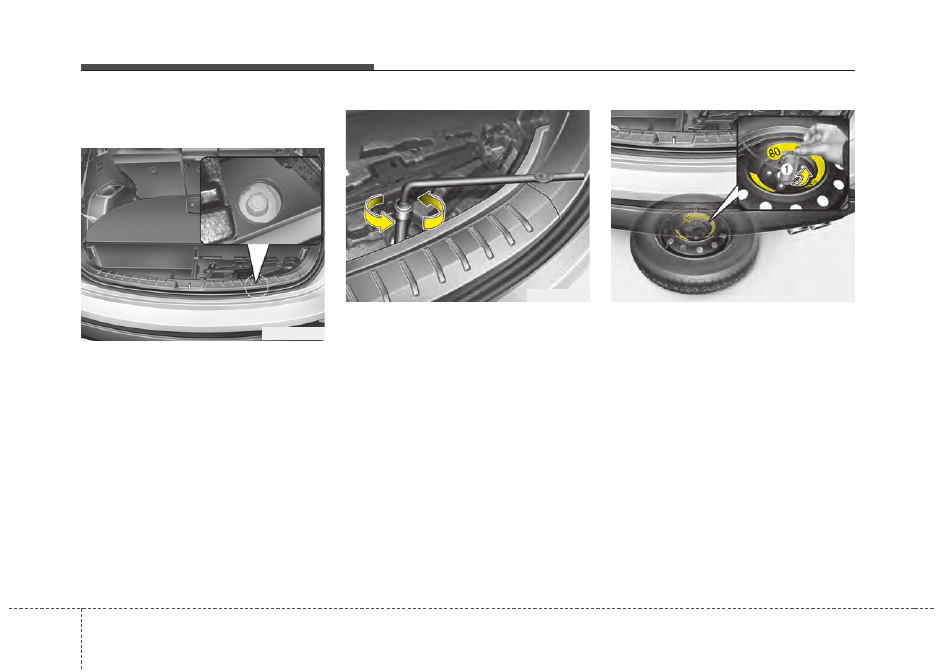

Извлечение и хранение
запасной шины

Запасное колесо хранится под
автомобилем, сразу под багажным
отделением.
Для извлечения запасного колеса:
1. Откройте дверцу багажника.
2. Найти пластмассовую крышку

болта с шестигранной головкой
и удалить ее с помощью монеты
или отвертки с плоским жалом.

3. Надеть головку и установить

ключ для колесных гаек.

4. Ослабить болт, чтобы можно

было опустить запасное колесо.
Вращать ключ против часовой
стрелки, пока запасное колесо
не опустится на землю.

5.

После опускания запасного
колеса на землю продолжать
вращать ключ против часовой
стрелки, затем вытащить
запасное колесо наружу. Не
следует вращать ключ
чрезмерно, иначе устройство
для крепления запасного колеса
может быть повреждено.

6. Удалить фиксатор (1) из центра

запасного колеса.

ODM062006

ODM062004

ODM062005

6 17

Действия в непредвиденных случаях

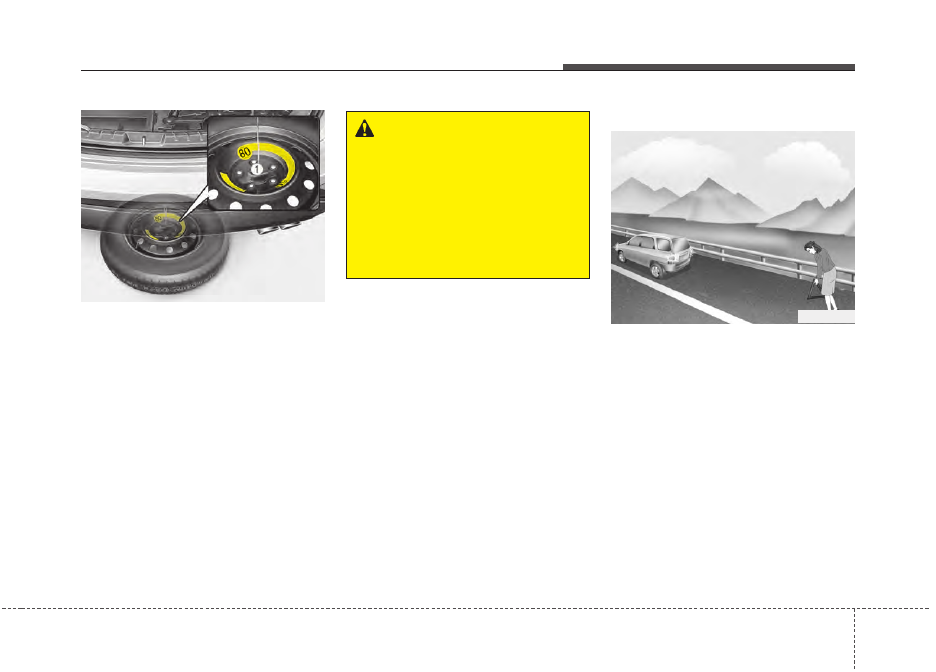

Чтобы разместить запасное
колесо для хранения:
1.

Положите колесо на землю
ниппелем вверх.

2. Положите колесо под автомо-

биль и вставьте фиксатор (1)
через центр колеса.

3. Поворачивайте ключ по часовой

стрелке до щелчка.

Замена шин

1.

Припаркуйтесь на ровном
участке и надежно включите
стояночный тормоз.

2. Передвиньте рычаг переклю-

чения передач в положение R
(Задний ход) при ручной
коробке передач или P
(Парковка) при автоматической
коробке передач.

3. Включите аварийную световую

сигнализацию.

ОСТОРОЖНО

Для предотвращения “громы-
хания” запасного колеса
убедитесь, что фиксатор
колеса хорошо центрирован.
Иначе запасное колесо может
выпасть из контейнера и
стать причиной дорожно

-

транспортного происшествия.

ODM062007

1VQA4022

Действия в непредвиденных случаях

18

6

4.

Достаньте из автомобиля
колесный ключ, домкрат,
рукоятку домкрата и запасное
колесо.

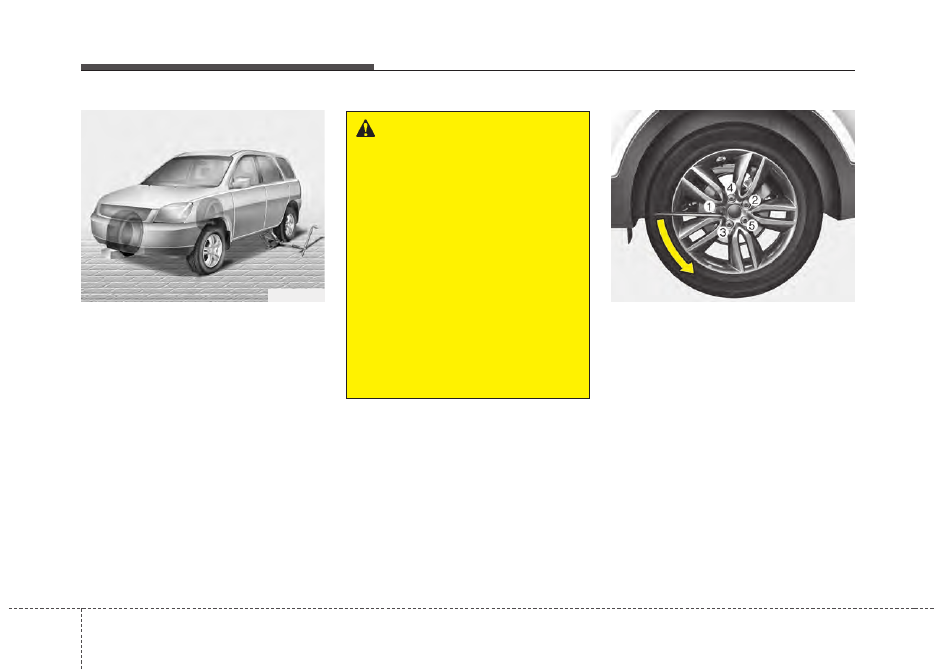

5. Заблокируйте спереди и сзади

колесо, диагонально противо-
положное месту установки
домкрата.

6.

Ослабьте каждую колесную
гайку одним оборотом против
часовой стрелки, но не
откручивайте их до конца до
отрыва колеса от земли.

ОСТОРОЖНО

- Замена шины

• Для предотвращения

движения автомобиля во
время замены колеса всегда
включайте ручной тормоз
полностью и блокируйте
колесо, диагонально
противоположное заме

-

няемому.

• Рекомендуется подпирать

колеса автомобиля
тормозными колодками и не
оставлять в нем никого при
подъеме автомобиля
домкратом.

1VQA4023

ODM062008

6 19

Действия в непредвиденных случаях

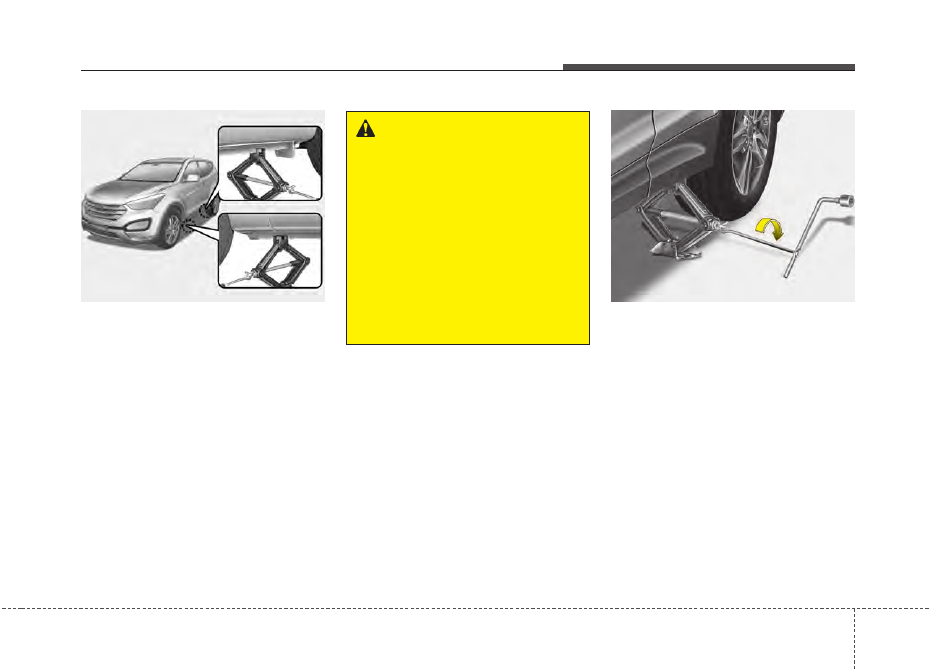

7. Установите домкрат в переднее

или заднее положение для
домкрата, ближайшее к
заменяемому колесу. Ставьте
домкрат в специально
предназначенных местах под
рамой. Места для установки
домкрата представляют собой
приваренные к раме пластины с
двумя выступами и
приподнятым краем для
контакта с домкратом.

8. Вставив рукоятку домкрата и

поворачивая ее по часовой
стрелке, поднимайте
автомобиль до тех пор, пока
колесо не оторвется от земли.
Это расстояние составляет
примерно 30 мм (1,2 дюйма).
Перед тем как откручивать
колесные гайки, убедитесь в
устойчивости автомобиля и в
отсутствии возможностей его
передвижения или соскальзы-
вания.

ОСТОРОЖНО

- Место расположения

домкрата

Для уменьшения риска
получения травмы не
используйте ничего, кроме
домкрата из комплекта
автомобиля, установленного
в специально предназ

-

наченном для него месте;
никогда не ставьте домкрат
под какой-либо другой
частью автомобиля.

ODM062009

ODM062010

Действия в непредвиденных случаях

20

6

9.

Ослабьте колесные гайки и
открутите их вручную. Плавно
снимите колесо со шпилек и
положите его плашмя, чтобы
оно не укатилось. Для установки
колеса на ступицу возьмите
запасное колесо, совместите
отверстия со шпильками и
надвиньте колесо на них. При
возникновении затруднений
слегка наклоните колесо и
совместите верхнее отверстие в
колесе с верхней шпилькой.
Затем покачайте колесо из
стороны в сторону и надвиньте
его на другие шпильки.

10. Для переустановки колеса

придерживайте его на
шпильках, накрутите на них
колесные гайки и затяните их
вручную. Гайки следует
накручивать стороной с малым
диаметром внутрь. Для
уверенности в плотной
посадке подергайте колеса,
затем снова как можно
сильнее затяните гайки
вручную.

11. Поворачивая колесный ключ

против часовой стрелки,
опустите автомобиль на
землю.

ОСТОРОЖНО

У колес могут быть острые
края. Чтобы не получить
тяжелую травму,
обращайтесь с ними
осторожно. Перед установкой
убедитесь в отсутствии
инородных тел на ступице
или на колесе (например,
грязи, смолы, гравия и т.д.),
что может помешать
прочному соединению колеса
со ступицей.
Если что-то такое имеется,
уберите. При плохом
соприкосновении монтажных
поверхностей колеса и
ступицы возможно
ослабление колесных гаек с
потерей колеса. Потеря
колеса может привести к
потере управления ав

-

томобилем. Это может  стать
причиной тяжелой травмы
или смерти.

6 21

Действия в непредвиденных случаях

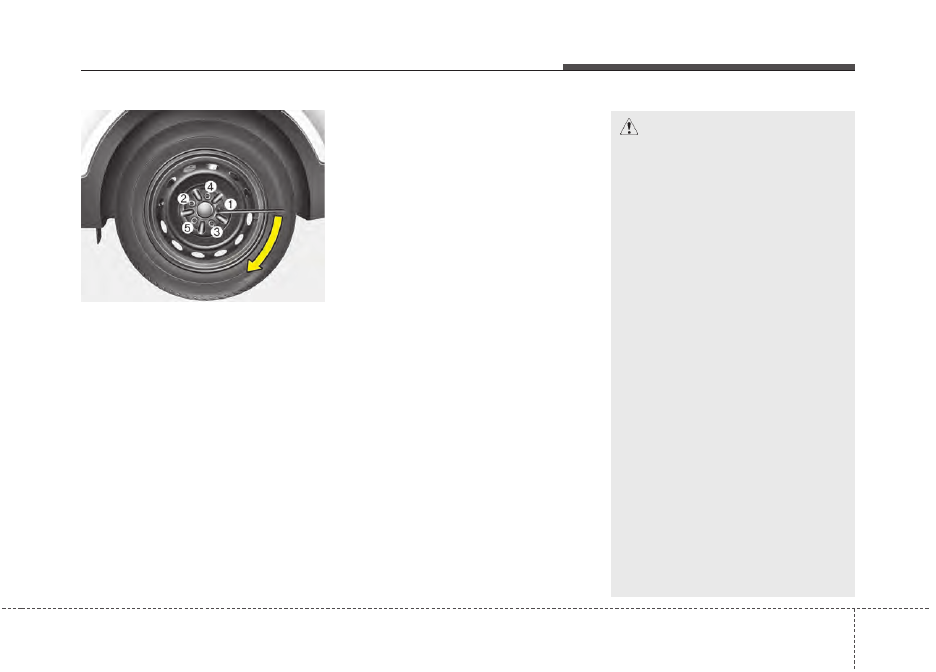

Затем установите ключ в
соответствии с рисунком и
затяните колесные гайки.
Следите, чтобы торцевая насадка
плотно обхватывала гайку. Не
вставайте на рукоятку ключа и не
удлиняйте ее трубой. Пройдите
колесо по кругу, затягивая каждую
гайку, пока все не будут плотно
затянуты.
Затем дважды проверьте затяжку
каждой гайки. Затем дважды
проверьте затяжку каждой гайки.
После замены колес рекомендуем
обратиться к авторизованному
дилеру HYUNDAI для проверки
системы.

Момент затяжки колесных гаек:
Колесо из стали и алюминиевого
сплава:
9 - 11 кгс м (65 - 79 фунт-фут)

При наличии манометра снимите
колпачок с ниппеля и проверьте
давление в шине. Если давление
ниже нормы, доедьте на
небольшой скорости до
ближайшей станции техобслужи-
вания и накачайте шину до
нужного давления. Если оно
слишком высокое, доведите его до
нормы. После проверки и
корректировки давления в шине
не забывайте надевать колпачок
ниппеля. Без колпачка возможна
утечка воздуха из шины. При
потере колпачка ниппеля купите
новый и наденьте его как можно
скорее.
После замены шины закрепите
спущенное колесо в
предназначенном для него месте и
положите обратно на свои места
домкрат и инструменты.

ВНИМАНИЕ

У колесных шпилек и гаек
вашего автомобиля
метрическая резьба. Во время
снятия колеса проследите,
чтобы затем установить те
же самые гайки, а при их
замене - гайки с метрической
резьбой и аналогичным
типом фаски. Установка
гайки с неметрической
резьбой на шпильку с
метрической резьбой, или
наоборот, не обеспечит
надежного соединения колеса
со ступицей и испортит
шпильку так, что ее нужно
будет заменить.
Имейте в виду, что у
большинства колесных гаек
неметрическая резьба.
Будьте очень внимательны
при проверке типа резьбы
перед установкой купленных
впоследствии колесных гаек
или колес. Если сомневаетесь,
рекомендуем обратиться к
авторизованному дилеру
HYUNDAI.

ODM062011

Действия в непредвиденных случаях

22

6

Для предотвращения
“громыхания” домкрата, рукоятки
домкрата, колесного ключа и
запасного колеса складывайте их
правильно.

Важно - использование
компактного запасного колеса
(при наличии)

В комплектацию автомобиля
входит компактное запасное
колесо. Компактное запасное
колесо занимает меньше места,
чем колесо обычного размера. Это
колесо меньше обычного и
предназначено только для
временного использования.

Давление в шине компактного
запасного колеса должно быть 420
kПa (60 фунтов на кв. дюйм).

✽

✽ К СВЕДЕНИЮ

После установки запасного колеса
проверьте давление в его шине.
При необходимости отрегули-
руйте его до заданного значения.

ВНИМАНИЕ

• При использовании компа

-

ктного запасного колеса
нужно ехать осторожно.
При первой возможности
компактное колесо нужно
заменить на подходящее
обычное колесо и обод.

• Не рекомендуется одновре

-

менно устанавливать
более одного компактного
запасного колеса на данный
автомобиль.

ОСТОРОЖНО

Уменьшенное запасное колесо
должно использоваться
только в случае повреждения
одного из основных колес.
Скорость автомобиля с
установленным уменьшенным
запасным колесом не должна
превышать 80 км/ч (50 миль/ч).
Поврежденное основное
колесо должно быть
отремонтировано или
заменено как можно скорее,
чтобы избежать поломки
запасного колеса, которая
может  стать причиной травм
или гибели людей.

ОСТОРОЖНО

- Колесные шпильки

Повреждение шпилек может
приводить к потере их
способности удерживать
колесо. Это может привести к
потере колеса, столкновению
и тяжелым травмам.

ОСТОРОЖНО

- Не отвечающее

требованиям
давление в шине
запасного колеса

Как можно скорее после
установки запасного колеса
проверьте давление в шине.
При необходимости отрегули

-

руйте его до заданного
значения. Обратитесь к
разделу 8 “Шины и колеса”.

6 23

Действия в непредвиденных случаях

Соблюдайте следующие меры
предосторожности при исполь-
зовании компактного запасного
колеса:
• Ни при каких обстоятельствах не

превышайте скорость 80 км/ч (50
миль/ч); при более высокой
скорости можно испортить шину.

• Убедитесь, что ваша скорость

достаточно мала для
безопасного движения в данных
дорожных условиях. Любые
дорожные опасности, такие как
выбоины и осколки камней,
могут серьезно повредить
компактные запасные шины.

• П р о д о л ж и т е л ь н о е

использование этой шины может
привести к ее выходу из строя,
потере управления автомобилем
и травмам.

• Не превышайте максимально

допустимую нагрузку и
грузоподъемность, указанную на
боковине шины компактного
запасного колеса.

• Избегайте переезда через

препятствия. Диаметр
компактного запасного колеса
меньше диаметра обычного
колеса, поэтому дорожный
просвет уменьшается примерно
на 25 мм (1 дюйм), что опасно
повреждением автомобиля.

• Не мойте автомобиль с

установленным запасным
колесом в автоматической
автомойке.

• Не ставьте колесные цепи на

компактное запасное колесо. По
причине его меньшего размера
нельзя правильно установить
колесную цепь. Это может
повредить автомобиль и
привести к потере цепи.

• Нельзя устанавливать

компактное запасное колесо на
передний мост автомобиля, если
нужно будет ехать по
заснеженной или обледенелой
дороге.

• Не используйте компактное

запасное колесо на каком-либо
другом автомобиле, потому что
оно предназначено именно для
Вашего автомобиля.

• Срок службы протектора на

компактном запасном колесе
короче, чем на обычном.
Регулярно осматривайте
компактное запасное колесо и
заменяйте изношенные шины
новыми такого же вида и
размера, смонтированными на
таких же дисках.

• Нельзя надевать временную

запасную шину на любые другие
колеса; также нельзя
использовать стандартные
шины, зимние шины, колпаки и
декоративные кольца на
временном запасном колесе. В
противном случае возможно
повреждение этих и других
частей автомобиля.

• Не используйте более одного

временного колеса од-
новременно.

• Нельзя ездить с прицепом, пока

установлено временное колесо.

Действия в непредвиденных случаях

24

6

Для безопасной работы сначала
внимательно прочитайте и
следуйте инструкциям руководства.

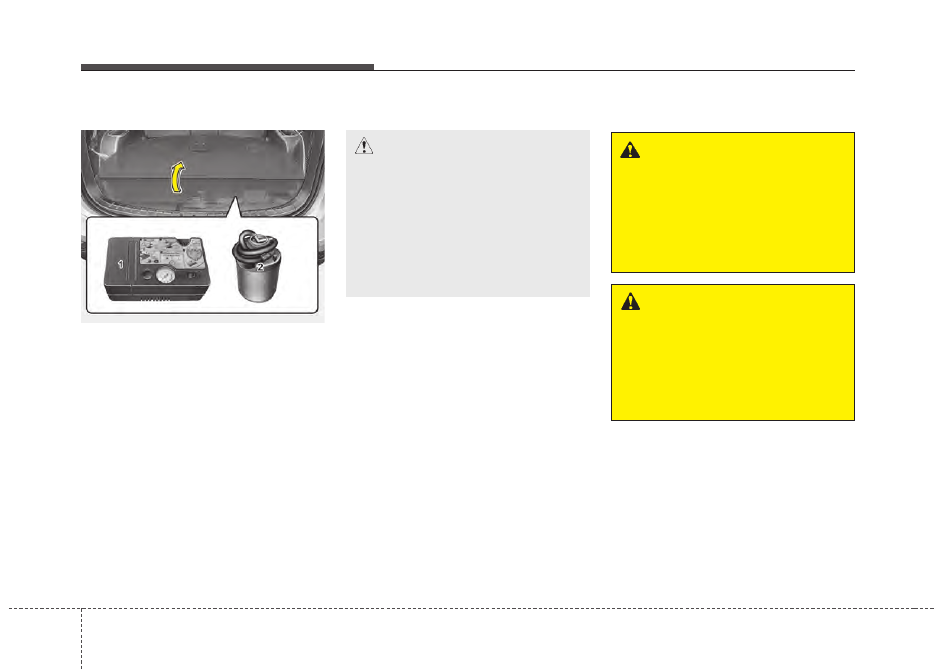

(1) Компрессор
(2) Емкость с герметизирующей

жидкостью

Ремонтный комплект шин Tire
Mobility Kit предназначен только
для временного ремонта шины,
поэтому шину необходимо как
можно скорее проверить у
официального дилера HYUNDAI.

СПУЩЕННАЯ ШИНА ((С СИСТЕМОЙ TIRE MOBILITY KIT
(ПОДДЕРЖКИ НЕПРЕРЫВНОСТИ ДВИЖЕНИЯ), ПРИ НАЛИЧИИ))

ODMEEM2001

ВНИМАНИЕ

- Одна прокладка для

одной шины

Если спущено две и более
шины, не используйте Tire
Mobility Kit, потому что
предлагаемого герметика в
Tire Mobility Kit хватит
только на одну шину.

ОСТОРОЖНО

- Боковина шины

Не используйте Tire Mobility
Kit для ремонта проколов
боковины шин. Это может
привести к несчастным
случаям из-за дефекта в шине.

ОСТОРОЖНО

- Временный ремонт

Отремонтируйте шину как
можно скорее. Давление
воздуха в шине может упасть
в любой момент после
накачивания с помощью TMK.

6 25

Действия в непредвиденных случаях

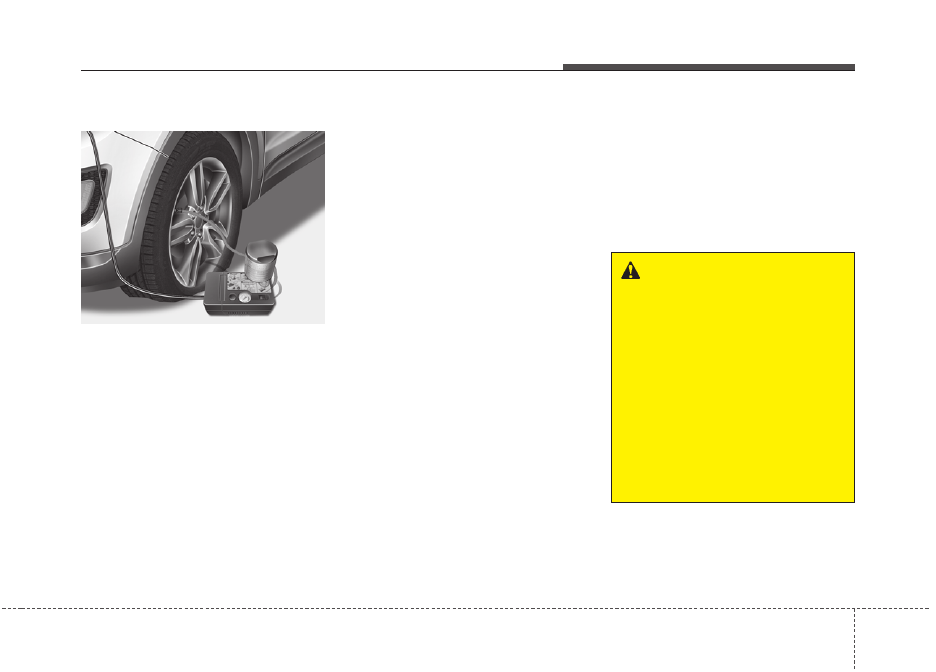

Введение

Система Tire Mobility Kit позволяет
не менять колесо при образовании
прокола в шине.
Система состоит из компрессора и
герметизирующей жидкости,
которая эффективно и надежно
герметизирует проколы в шинах
пассажирских автомобилей,
образованные гвоздями и схожими
предметами, и повышает
давление воздуха в шинах.

Убедившись, что шина надежно
загерметизирована, Вы можете
осторожно продолжать движение
на этой шине (на расстояние не
более 200 км (120 миль)) на
скорости не более 80 км/ч (50
миль/ч) до ближайшего
автодилера или дилера шин,
чтобы заменить шину.
Некоторые повреждения шин,
особенно большие отверстия или
боковые порезы, не поддаются
полной герметизации.
Падение давления в шине может
негативно отразиться на
поведении автомобиля.
Поэтому следует избегать резких
движений рулевым колесом и
иных маневров автомобиля,
особенно если автомобиль тяжело
нагружен или движется с
прицепом.
Система Tire Mobility Kit не
задумана и не является средством
для ремонта поврежденной шины,
и может использоваться только с
одним колесом автомобиля.

Ниже приводятся пошаговые
инструкции простой и надежной
временной герметизации прокола
шины.
Ознакомьтесь с информацией в
разделе “Примечания по
безопасному использованию
системы Tire Mobility Kit”.

OANNDR2002

ОСТОРОЖНО

- Не используйте

комплект

TireMobilityKit, если шина
сильно повреждена в
результате движения на
спущенном колесе или
недостаточного давления
воздуха. При помощи
комплекта TireMobilityKit
можно герметизировать
только проколотые участки,
расположенные в пределах
протектора покрышки.
