Hyundai Santa Fe (2019 год). Руководство - часть 22





Характеристики автомобиля

54

4

Внутреннее зеркало заднего
вида

Отрегулируйте зеркало заднего вида
по центру заднего стекла. Выполните
эту регулировку до начала движения.

Дневное/ночное положение
зеркала заднего вида
(при наличии)

Выполните эту регулировку перед
началом движения, когда рычаг
находится в дневном положении.
Для движения ночью потяните рычаг
на себя для снижения бликов от фар
позади идущих транспортных средств.
Учтите, что в ночном положении
несколько снижается четкость
заднего обзора.

ЗЕРКАЛА

ОСТОРОЖНО

- обзор пространства

позади автомобиля

Не размещайте на заднем
сиденье или в багажнике
предметы, мешающие обзору
через заднее стекло.

ОСТОРОЖНО

Не регулируйте зеркало заднего
вида во время движения. Это
может

привести к потере

управления и дорожно-
транспортному происшествию со
смертельным исходом,
серьезными травмами и
повреждением имущества.

ОСТОРОЖНО

Не вносите изменений во
внутренние зеркала и не
устанавливайте широкое
зеркало. Это может  привести к
травме при дорожно-
транспортном происшествии или
раскрытии подушки
безопасности.

ODM042048

День

Ночь

-------------------------------------------------------------------------------------------------------------------------------------------------------------

4 55

Характеристики автомобиля

Электрохромное зеркало заднего
вида (ECM) (при наличии)

Электрическое зеркало заднего вида
автоматически регулирует блики от
фар позади идущих транспортных
средств в ночное или темное время
суток. Вмонтированный в зеркало
датчик измеряет освещенность вокруг
автомобиля и автоматически
регулирует затемнение зеркало,
уменьшая ослепление от бликов.
Во время работы двигателя затемнение
автоматически регулируется по сигналу
вмонтированного датчика. При каждой
установке рычага переключения
передач в положение “R” (Задний ход)
зеркало автоматически устанавливается
в самое яркое состояние, улучшая
задний обзор.

Управление электрическим зеркалом
заднего вида
• Нажмите кнопку питания (1) для

включения функции
автоматического затемнения.
Загорится индикатор зеркала.
Нажмите кнопку питания для
выключения функции
автоматического затемнения.
Индикатор зеркала погаснет.

• По умолчанию зеркало включается

при включении зажигания.

Электрохромическое зеркало
заднего вида (ECM), оснащенное
компасом (при наличии)

1. Задний фотодатчик
2. Индикаторный светодиод состояния
3. Кнопка включения/выключения ЭБУД
4. Кнопка компаса
5. Окно дисплея

Зеркало заднего вида с функцией
автоматического затемнения
автоматически компенсирует блики от
фар позади идущих транспортных
средств. Функция включается кнопкой
включения/выключения ЭБУД. Для
выключения функции нажмите кнопку
включения/выключения ЭБУД еще раз.

ВНИМАНИЕ

Чистить зеркало следует
бумажным полотенцем или
аналогичным материалом,
смоченным средством для
мойки стекол. Не распыляйте
средство для мойки стекол
непосредственно на зеркало,
чтобы эта жидкость не
проникла в корпус зеркала.

OMD040032

OMD042122L

■ Тип A

■ Тип B

Задний вид

И

И

И

И

н

н

н

н

д

д

д

д

и

и

и

и

к

к

к

к

а

а

а

а

т

т

т

т

о

о

о

о

p

p

p

p

Д

Д

Д

Д

а

а

а

а

т

т

т

т

ч

ч

ч

ч

и

и

и

и

к

к

к

к

Д

Д

Д

Д

а

а

а

а

т

т

т

т

ч

ч

ч

ч

и

и

и

и

к

к

к

к

ODMECO2003

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Характеристики автомобиля

56

4

1. Включение функции компаса
Нажмите и отпустите кнопку компаса,
после чего отобразится курс движения
автомобиля. Если нажать и отпустить
кнопку еще раз, данная функция будет
отключена.

Обозначение сторон света:
- E : Восток
- W : Запад
- S : Юг
- N : Север
Пример - NE: Северо-восток

2. Процедура калибровки
Нажмите кнопку и удерживайте ее в
течение 6~9 с. После очистки памяти
компаса на дисплее отображается
буква "С".
- Двигайтесь на автомобиле по кругу

на скорости меньше 8 км/ч до тех
пор, пока на зеркале не начнет
отображаться направление
автомобиля.

- Двигаться по кругу можно как по

часовой стрелке, так и против
часовой стрелки. Если калибровка
компаса пройдет успешно, на
дисплее будет отображаться
направление автомобиля.

- Двигайтесь по кругу до тех пор, пока

на дисплее не начнет отображаться
направление.

3. Задание зоны компаса
1. Найдите на карте зон свое текущее

положение и соответствующий ему
номер зоны девиации.

B520C01JM

Европа

B520C05JM

Африка

-------------------------------------------------------------------------------------------------------------------------------------------------------------

4 57

Характеристики автомобиля

2. Нажмите кнопку и удерживайте ее в

течение 3~6 с. На дисплее
отобразится номер текущей зоны.

3. Нажимайте на кнопку до тех пор,

пока на дисплее не появится номер
нужной Вам зоны. Отпустив кнопку,
подождите несколько секунд: на
дисплее должно появиться
направление по компасу.

4. Изменение угла установки зеркала

(если эта система установлена):

Так как зеркало должно быть
обращено к водителю, зеркало с
компасом может использоваться
водителем, сидящим слева (если руль
расположен слева) или справа (если
руль расположен справа).

Для того чтобы настроить зеркало для
автомобиля с левым или правым
расположением руля, необходимо
сделать следующее:

1. Нажмите на кнопку и удерживайте

ее дольше 9 секунд.

2. Отпустите кнопку и выберите левое

("L") или правое ("R") расположение
руля.

✽ К СВЕДЕНИЮ

Эта процедура также обнуляет
калибровку компаса.

3.

Для того чтобы осуществить
калибровку компаса, сделайте на
автомобиле два полных круга на
скорости меньше 8 км/ч (5 миль в час).

B520C03JM

Азия

B520C04JM

Южная Америка

ВНИМАНИЕ

1. Не устанавливайте на крышу

багажники для лыж, антенны
и т.п., крепящиеся с помощью
магнита, так как они могут
помешать работе компаса.

2. Если вскоре после завершения

регулировки компас теряет
точность, рекомендуем
обратиться к
авторизованному дилеру
HYUNDAI для его проверки.

(продолжение)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Характеристики автомобиля

58

4

Наружное зеркало заднего вида

Положение зеркала необходимо
отрегулировать до начала движения.
На вашем автомобиле наружные
зеркала заднего вида имеются с обеих
сторон. Зеркалами можно управлять
дистанционным образом с помощью
специального переключателя.
Зеркала можно отогнуть назад, чтобы
не повредить их в автомойке или при
движении в узком проезде.

ОСТОРОЖНО

- зеркала заднего вида

• Наружное зеркало заднего вида

выпуклое. Отображаемые в
зеркале объекты кажутся
ближе, чем на самом деле.

• Для определения фактического

расстояния до позади идущих
транспортных средств при
перестроении на другую полосу
используйте внутреннее
зеркало заднего вида или
непосредственное наблюдение.

(продолжение)
3.

Компас может показывать
неправильное направление в
туннелях и при движении вниз
или вверх по крутому склону.

(Компас снова начнет
показывать правильное
направление, как только
автомобиль выедет в место,
в котором магнитное поле
земли более стабильно.)

4.

Для очистки зеркала
используйте бумажные
салфетки или аналогичный
материал, смоченный в
жидкости для чистки стекол.
Не распыляйте жидкость на
само зеркало, так как она
может попасть внутрь
корпуса зеркала.

ВНИМАНИЕ

Не соскребайте лед с
поверхности зеркала, это
может повредить ее. Если лед
мешает перемещать зеркало, не
используйте чрезмерную силу в
процессе регулировки. Для
снятия льда используйте
п р о т и в о о б л е д е н и т е л ь н ы й
спрей, губку или мягкую ткань с
горячей водой.

ВНИМАНИЕ

Если зеркало примерзло не
пытайтесь его отрегулировать,
прикладывая к нему силу.
Используйте рекомендованный
противообледенительный спрей
(не антифриз для радиатора) для
размораживания механизма или
поместите автомобиль в
теплое помещение и дождитесь,
пока лед растает.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

4 59

Характеристики автомобиля

Дистанционное управление

Электрическое управление
Переключатель дистанционного
управления наружных зеркал заднего
вида позволяет регулировать
положение левого и правого зеркал.
Передвиньте рычаг (1) в положение “R”
(правое) или “L” (левое), чтобы выбрать
зеркало правой или левой стороны,
затем нажмите соответствующую точку
на управлении регулировкой зеркала,
чтобы сместить выбранное зеркало
вверх, вниз, влево или вправо.
По завершении регулировки переведите
рычаг в нейтральное (центральное)
положение для предотвращения
случайного регулирования.

ОСТОРОЖНО

Не регулируйте и не складывайте
наружные зеркала заднего вида
во время движения. Это может
привести к потере управления и
д о р о ж н о - т р а н с п о р т н о м у
происшествию со смертельным
исходом, серьезными травмами
и повреждением имущества.

ODM042052

ВНИМАНИЕ

• После достижения

максимальных углов
регулирования перемещение
зеркал останавливается,
однако электродвигатель
продолжает работать, пока
нажат переключатель. Чтобы
не повредить
электродвигатель, не
удерживайте переключатель
нажатым дольше чем это
необходимо.

• Не пытайтесь

отрегулировать наружное
зеркало заднего вида вручную.
Это может привести к
повреждению частей.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Характеристики автомобиля

60

4

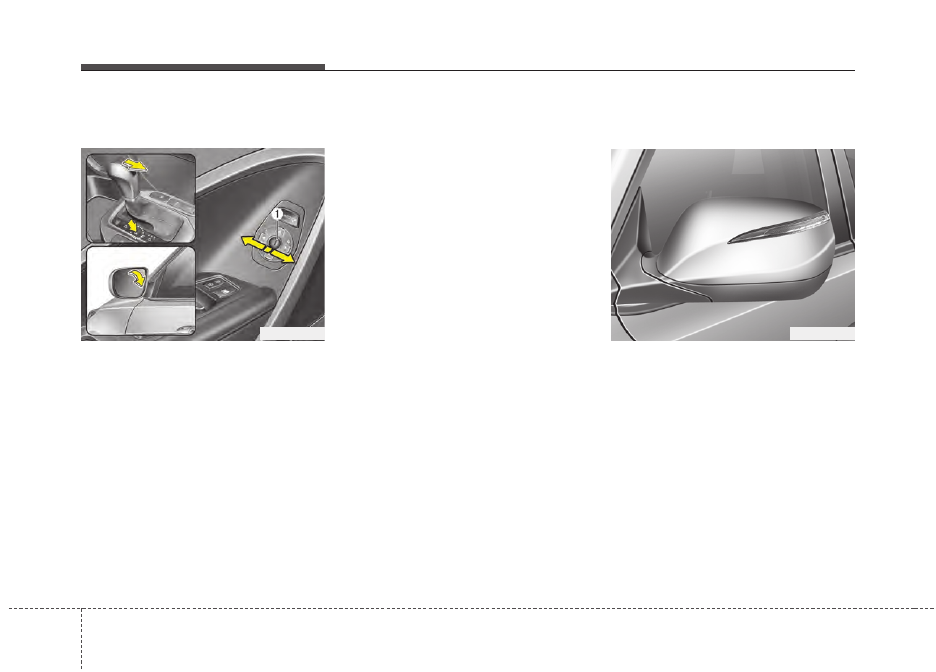

Функция помощи при парковке
задним ходом (при наличии)

При установке рычага переключения
передач в положение «R» (задний ход)
наружные зеркала заднего вида
опустятся вниз, чтобы облегчить
парковку задним ходом. В зависимости
от положения переключателя (1)
наружное зеркало(а) заднего вида
может функционировать следующим
образом:

Левое или правое положение:

Если переключатель наружных
зеркал заднего вида установлен в
положение L (левое) или R (правое),
оба зеркала поворачиваются вниз.

Среднее положение:

Если переключатель наружных
зеркал заднего вида установлен в
среднее (нейтральное) положение,
наружные зеркала заднего вида не
работают.

✽ К СВЕДЕНИЮ

Наружные зеркала заднего вида
автоматически займут исходное
положение при следующих условиях:
• Выключатель зажигания или

кнопка пуска-останова двигателя
устанавливаются в положение ACC
или OFF.

• Рычаг рычага переключения

передач перемещается в любое
положение, кроме "R" (задний ход).

Складывание наружное зеркала
заднего вида

Ручной тип
Чтобы сложить наружное зеркало
заднего вида, возьмитесь за его
корпус и прижмите к направлении
задней части автомобиля.

ODM042035

ODM072031

-------------------------------------------------------------------------------------------------------------------------------------------------------------

4 61

Характеристики автомобиля

Электрический тип
Наружные зеркала заднего вида могут
быть сложены или разложены с
помощью переключателя, как описано
ниже.
Левая часть (1): зеркало
раскладывается.
Правая часть (2): зеркало
складывается.
Центр (AUTO, 3):
управление зеркалами осуществляется
автоматически следующим образом:
• Без системы электронного ключа

Зеркало складывается и
раскрывается при блокировании
или разблокировании двери с
использованием передатчика.

• С системой электронного ключа

Зеркало складывается и
раскрывается при блокировании
или разблокировании двери с
использованием электронного
ключа.

Зеркало складывается и
раскрывается при блокировании
или разблокировании двери с
использованием кнопки на
внешней ручке двери.

Зеркало раскрывается при
приближении к автомобилю (когда
все двери закрыты и
заблокированы) с электронным
ключом. (при наличии)

ODM042053

ВНИМАНИЕ

Недопустимо складывать
наружное зеркало заднего вида с
электрическим приводом
вручную. При этом может быть
поврежден механизм привода.

ВНИМАНИЕ

Управление электрическим
наружным зеркалом заднего вида
работает даже при
выключенном зажигании. Для
предотвращения нежелательной
разрядки аккумуляторной
батареи не следует
производить корректировку
зеркал дольше необходимого,
если двигатель остановлен.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Характеристики автомобиля

62

4

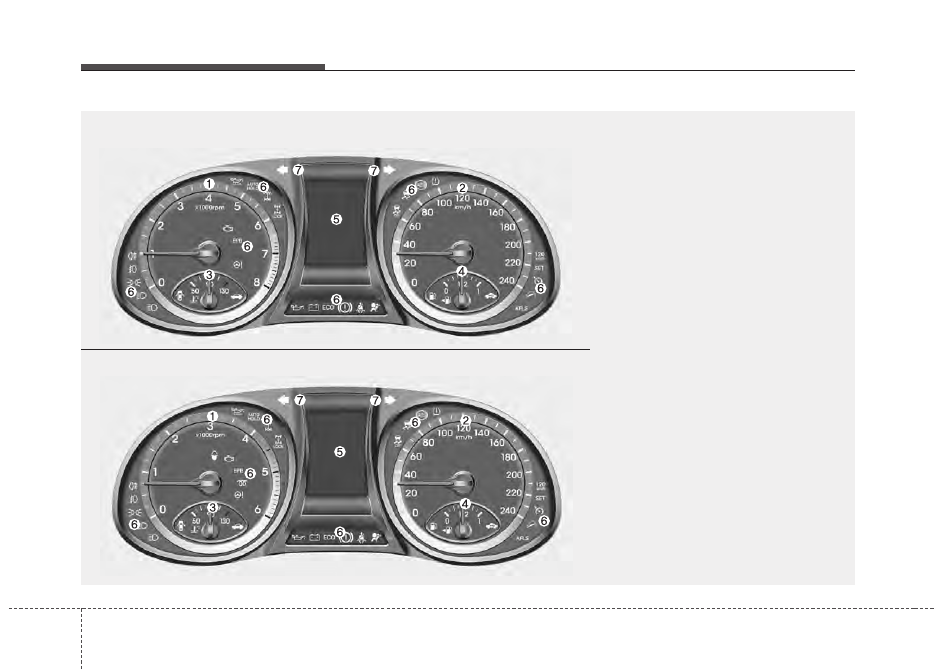

КОМБИНАЦИЯ ПРИБОРОВ

1. Тахометр

2. Спидометр

3. Указатель температуры охлаждающей

жидкости

4. Указатель уровня топлива

5. ЖК-дисплей

6. Контрольные лампы и индикаторы

(при наличии)

7. Индикаторы указателей поворота

ODMEMM2346/ODMEMM2054

■ Тип A

- Бензиновый двигатель

❈ Фактический внешний вид моторного

отсека автомобиля может отличаться от
показанного на рисунке.

- Дизельный двигатель

-------------------------------------------------------------------------------------------------------------------------------------------------------------

4 63

Характеристики автомобиля

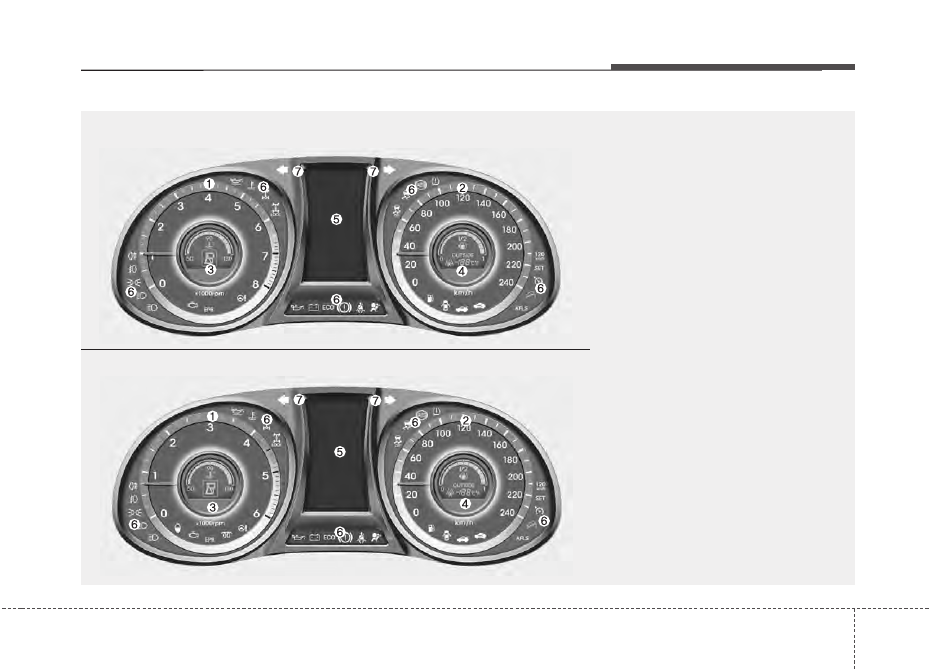

1. Тахометр

2. Спидометр

3. Указатель температуры охлаждающей

жидкости

4. Указатель уровня топлива

5. ЖК-дисплей

6. Контрольные лампы и индикаторы

(при наличии)

7. Индикаторы указателей поворота

ODMEMM2347/ODMEMM2055

■ Тип B

- Бензиновый двигатель

❈ Фактический внешний вид моторного

отсека автомобиля может отличаться от
показанного на рисунке.

- Дизельный двигатель

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Характеристики автомобиля

64

4

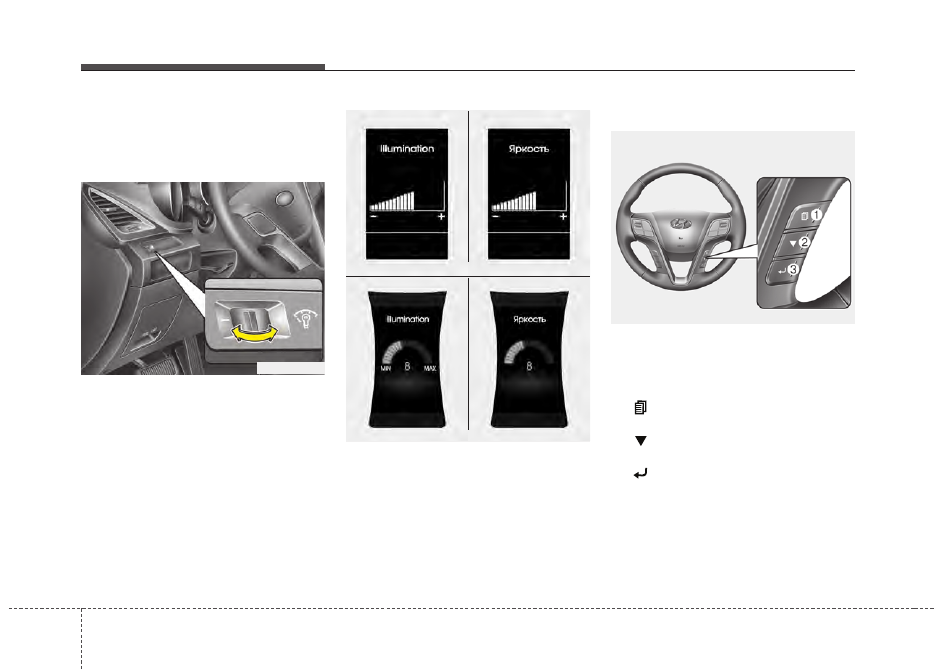

Органы управления на
приборной панели

Регулятор подсветки приборной
панели (при наличии)

Яркость подсветки приборной панели
может быть изменена перемещением
регулятора яркости подсветки вправо
или влево при включенном зажигании
или габаритных огнях.

• Для яркости подсветки предусмотрено

20 уровней: 1 (МИН.) ~ 20 (МАКС.)

• Если удерживать регулятор яркости

подсветки смещенным вправо (+)
или влево (–), то яркость будет
изменяться непрерывно.

• При достижении максимального или

минимального уровня яркости
подсветки подается звуковой сигнал.

Управление ЖК-дисплеем

Режимы ЖК-дисплея могут быть
изменены с помощью кнопок
управления на рулевом колесе.

(1)

: Кнопка MODE для изменения

режима

(2) :

Кнопка MOVE для выбора
пункта

(3) :

Кнопка SELECT/RESET для
выбора и отмены выбора
пункта меню

❈ Режимы ЖК-дисплея описаны в

"ЖК-дисплей" в этой главе.

ODM042056

ODM042224

ODMEDI2029/ODMEDI2029RU

■ Тип A

■ Тип B

ODMEDI2001/ODMEDI2001RU

-------------------------------------------------------------------------------------------------------------------------------------------------------------

4 65

Характеристики автомобиля

Указатели

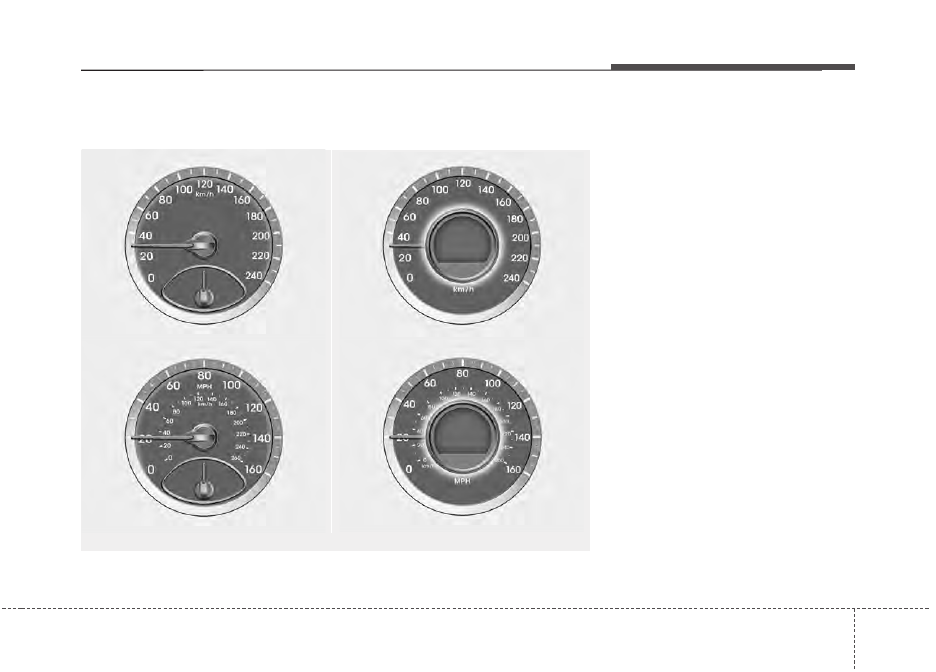

Спидометр

На спидометре отображается
скорость транспортного средства в
милях в час (миль/ч) и (или) в
километрах в час (км/ч).

ODM042057/ODMNMM2057/ODM042058/ODMNMM2058

■ Тип A (km/h)

■ Тип B (km/h)

■ Тип A (MPH)

■ Тип B (MPH)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Характеристики автомобиля

66

4

Тахометр

На тахометре отображается частота
вращения коленчатого вала двигателя
в оборотах в минуту (об/мин).
Тахометр используется для выбора
оптимального режима переключения
передач и предотвращения рывков и
(или) резких бросков частоты
вращения коленчатого вала.

ODMNMM2059/ODM042059/ODMNMM2221/ODM042221

■ Тип A (Бензиновый двигатель)

■ Тип B (Бензиновый двигатель)

■ Тип A (Дизельный двигатель)

■ Тип B (Дизельный двигатель)

ВНИМАНИЕ

Не допускайте работы
двигателя в режиме, когда
стрелка тахометра находится
в КРАСНОЙ ЗОНЕ. Это может
привести к серьезному
повреждению двигателя.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

4 67

Характеристики автомобиля

Датчик температуры
охлаждающей жидкости двигателя

Этим указателем показывается
температуру охлаждающей жидкости
при включенном зажигании.

Указатель уровня топлива

Этим указателем отображается
примерное количество топлива в
топливном баке.

ОСТОРОЖНО

Не снимайте крышку радиатора
при горячем двигателе.
Охлаждающая жидкость
находится под давлением и может
причинить тяжелые ожоги. Перед
добавлением охлаждающей
жидкости в бачок дождитесь
охлаждения двигателя.

ВНИМАНИЕ

Выход стрелки за пределы
нормальной зоны в сторону
позиции "130" или «H»
свидетельствует о перегреве и
возможном повреждении
двигателя.
Недопустимо продолжение
поездки с перегретым
двигателем. Если двигатель
перегрелся, см. пункт «Перегрев
двигателя» в главе 6.

ODMEMM2223/ODMNMM2223

■ Тип A

ODMEMM2351/ODMNMM2351

■ Тип B

ODMEMM2222/ODMNMM2222

■ Тип A

ODMEMM2352/ODMNMM2352

■ Тип B

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Характеристики автомобиля

68

4

✽ К СВЕДЕНИЮ

• Данные по объему топливного бака

приведены в главе 8.

• Показания указателя уровня

топлива дополняются контрольной
лампой низкого уровня топлива,
загорающейся незадолго до
опустошения бака.

• На уклонах и поворотах,

вследствие движения топлива в
баке, может колебаться стрелка
указателя уровня топлива или
раньше чем обычно загораться
контрольная лампа низкого уровня
топлива.

Одометр

На одометре отображается полный
пробег транспортного средства,
который должен использоваться для
определения срока очередного
технического обслуживания.

Диапазон одометра: 0 ~ 999999
километров или миль.

ОСТОРОЖНО

- Указатель уровня

топлива

Израсходование топлива может
создать опасность для водителя
и пассажиров.
После загорания контрольной
лампы и приближения указателя
к позиции "0" или "E" (пустой)
необходимо заправиться
топливом при первой же
возможности.

ВНИМАНИЕ

Старайтесь не допускать
слишком большого снижения
уровня топлива. Полное
израсходование топлива может
привести к перебоям зажигания и
повреждению каталитического
нейтрализатора.

ODMEDI2903/ODMEDI2904

■ Тип A

■ Тип B

ODMEDI2901/ODMEDI2902

-------------------------------------------------------------------------------------------------------------------------------------------------------------

4 69

Характеристики автомобиля

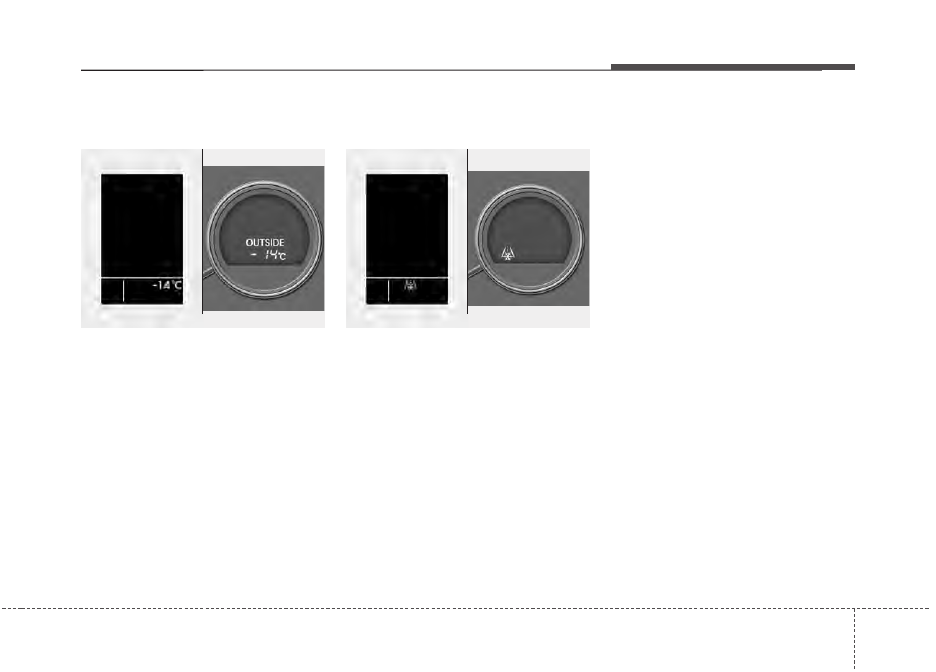

Указатель температуры
наружного воздуха

Этим указателем отображается
текущая температура наружного
воздуха с точностью до 1°C (1°F).
- Диапазон измерения температуры:

–40°C ~ 60°C (–40~140°F)

Температура наружного воздуха на
дисплее не изменяется немедленно,
как на обычном термометре, чтобы не
отвлекать внимание водителя.
Единицы измерения температуры (с
°C на °F или с °F на °C) могут быть
изменены с помощью режима «User
Settings» (пользовательские
параметры настройки) ЖК-дисплея.

Более подробная информация
приводится в "ЖК-дисплей" в этой
главе.

Контрольная лампа обледеневшей
дороги (при наличии)

Этой контрольной лампой дается
предупреждение о возможной
гололедице.
При следующих условия сигнальная
лампа (включая указатель температуры
наружного воздуха) мигает 10 раз,
после чего продолжает светиться
постоянно, при этом 3 раза подается
звуковой сигнал предупреждения.

Температура наружного воздуха
ниже 4°C (39,2°F)

- Зажигание включено

✽ К СВЕДЕНИЮ

Если контрольная лампа
обледеневшей дороги загорается во
время движения, необходимо
двигаться более внимательно и
безопасно, не допуская превышения
скорости, резких ускорений и
торможений, прохождения поворотов
на высокой скорости и т. п.

ODMEDI2905/OVF041089

■ Тип A

■ Тип B

ODMEDI2906/OVF041090

■ Тип A

■ Тип B

-------------------------------------------------------------------------------------------------------------------------------------------------------------















содержание      ..     20      21      22      23     ..
