Hyundai Santa Fe (2019 год). Руководство - часть 21





Характеристики автомобиля

38

4

Закрывание дверцы
топливозаливной горловины

1.

Затяните крышку до щелчка.
Щелчок обозначает достижение
требуемой затяжки.

2. Чтобы закрыть дверцу, нажмите на

ее край. Проверьте надежность ее
закрытия.

ОСТОРОЖНО

- Заправка топливом

• Выплеснувшееся под

давлением топливо может
попасть на вашу одежду или
кожу и создать тем самым
опасность пожара и получения
ожогов. Всегда выворачивайте
крышку топливозаливной
горловины осторожно и
медленно. Если через крышку
прорывается топливо или вы
слышите шипение, прежде чем
полностью снимать крышку
дождитесь завершения таких
явлений.

• Не заправляйте топливо после

автоматического закрытия
сопла топливозаправочного
пистолета.

• Для предупреждения разливов

топлива при дорожно-
транспортном происшествии
всегда проверяйте надежность
установки крышки
топливозаливной горловины.

ОСТОРОЖНО

- опасности, связанные с

заправкой топливом

Все виды автомобильного топлива
являются легковоспламенимыми
веществами. При дозаправке
тщательно выполняйте
приведенные ниже указания.
Пренебрежение этими
указаниями  может  привести к
серьезной травме, тяжелым
ожогам или смерти в результате
пожара или взрыва.
• Прочитайте и соблюдайте все

предупреждения, вывешенные
на автозаправочной станции.

• Прежде чем начать заправку,

определите расположение
клапана аварийной отсечки
подачи бензина (при наличии)
на автозаправочной станции.

(продолжение)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

4 39

Характеристики автомобиля

(продолжение)
• Прежде чем дотронуться до

сопла топливозаправочного
пистолета, необходимо
устранить потенциально
опасный заряд статического
электричества, коснувшись
другой металлической части
автомобиля на безопасном
расстоянии от топливозаливной
горловины, сопла или другого
источника бензина.

• Не возвращайтесь в

автомобиль после начала
заправки, поскольку вы можете
приобрести статический заряд
вследствие соприкосновения с
любым куском обладающей
таким свойством ткани
(полиэфирной, сатина, нейлона
и т. п.), тем более в результате
трения или скольжения вдоль
него. Заряд статического
электричества способен
поджечь пары топлива,
которые сгорят с большой
скоростью.

(продолжение)

(продолжение)
• Если требуется сесть в

автомобиль, необходимо еще
раз устранить потенциально
опасный заряд статического
электричества, коснувшись
металлической части
автомобиля на безопасном
расстоянии от
топливозаливной горловины,
сопла или другого источника
бензина.

• Если требуется залить топливо

в рекомендованную канистру,
поставьте ее сначала на землю.
Заряд статического
электричества от канистры
способен воспламенить пары
топлива и привести к пожару.
После начала заправки
необходимо поддерживать
контакт с автомобилем до ее
завершения.
Используйте только
рекомендованные канистры,
предназначенные для
переноски и хранения топлива.

(продолжение)

(продолжение)
• В процессе заправки не

используйте сотовые телефоны.
Электрический ток и/или
электронные помехи от сотовых
телефонов потенциально
способны поджечь пары
топлива и привести к пожару.

• Запрещается заправлять

автомобиль при работающем
двигателе. Искры от связанных
с двигателем электрических
компонентов способны
воспламенить пары топлива и
привести к пожару. По
завершении заправки надежно
закройте крышку и крышку
топливозаливной горловины, и
только после этого можно
запускать двигатель.

(продолжение)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Характеристики автомобиля

40

4

(продолжение)
• На территории

автозаправочной станции, а
особенно в процессе заправки,
ЗАПРЕЩАЕТСЯ зажигать
спички или зажигалки, а также
КУРИТЬ и оставлять в салоне
автомобиля горящую сигарету.
Автомобильное топливо
отличается высокой
воспламенимостью и в случае
поджига  может  привести к
пожару.

• Если в процессе заправки

возникнет пожар, отбегите от
автомобиля и немедленно
сообщите об этом  оператору
автозаправочной станции и в
местную пожарную службу.
Выполните все полученные от
них указания.

ВНИМАНИЕ

• Заправьте автомобиль

топливом в соответствии с
п. “Требования к топливу” из
раздела 1.

• При необходимости замены

крышки топливозаливной
горловины используйте только
части, предназначенные для
вашего автомобиля.
Использование неподходящей
крышки топливозаливной
горловины может привести к
серьезной неисправности
топливной системы или
системы снижения
токсичности отработавших
газов. Для получения подробных
сведений рекомендуем
обратиться к авторизованному
дилеру HYUNDAI.

• Не проливайте топливо на

внешние поверхности
автомобиля. Попадание любого
вида топлива на окрашенные
поверхности может привести
к повреждению краски.

(продолжение)

(продолжение)
• По завершении заправки для

предупреждения разлива
топлива при дорожно-
транспортном происшествии
всегда проверяйте
надежность установки крышки
топливозаливной горловины.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

4 41

Характеристики автомобиля

Открывание крышки горловины
топливного бака в
непредвиденной ситуации

Если крышка горловины топливного
бака не открывается при помощи
кнопки, расположенной на месте
водителя, ее можно открыть вручную.
Снимите панель в багажном отсеке.
Слегка потяните наружу рукоятку.

ODM042027

ВНИМАНИЕ

Не прилагайте к рукоятке
излишних усилий, чтобы не
повредить отделку багажного
отсека или саму рукоятку.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Характеристики автомобиля

42

4

Верхний люк автомобиля (при
наличии) можно сдвигать или
наклонять при помощи рычага
управления, расположенного на
потолочной консоли.
Открытие, закрытие и наклон верхнего
люка возможны только если
выключатель зажигания находится в
состоянии ON.

• В холодных и влажных климатических

зонах могут наблюдаться нарушения
в работе верхнего люка, связанные с
замерзанием.

• После мойки автомобиля или дождя

перед открытием верхнего люка
необходимо вытереть с него всю
воду.

Предупреждение об открытом
верхнем люке (при наличии)

ПАНОРАМНЫЙ ЛЮК (ПРИ НАЛИЧИИ)

ODM042028

ВНИМАНИЕ

- Рычаг управления

верхним люком

После полного открытия,
закрытия или наклона верхнего
люка прекратите использовать
рычаг управления. В противном
случае возможно повреждение
электродвигателя или
компонентов системы.

ВНИМАНИЕ

Покидая автомобиль,
убедитесь, что верхний люк
полностью закрыт.
Если верхний люк открыт,
салон может промокнуть в
случае дождя или снега, а также
может произойти кража.

ODMEDI2047/ODMEDI2047RU

ODMEDI2019/ODMEDI2019RU

Тип A

Тип B

-------------------------------------------------------------------------------------------------------------------------------------------------------------

4 43

Характеристики автомобиля

В случае извлечения ключа из замка
зажигания (электронный ключ:
выключение двигателя) и открывания
двери водителя при неполностью
закрытом верхнем люке звенит
предупредительный колокольчик в
течение примерно 7 с, а на ЖК-
дисплее отображается сообщение
Люк открыт (Sunroof Open).
Оставляя автомобиль без присмотра,
надежно закрывайте верхний люк.

Солнцезащитная шторка

Открытие солнцезащитной
шторки

Нажмите кнопку открытия (1)
солнцезащитной шторки.

ОСТОРОЖНО

• Запрещается регулировать

верхний люк или
солнцезащитную шторку во
время движения. Это может
привести к потере управления и
созданию аварийной ситуации
со смертельным исходом,
серьезными травмами и
повреждением имущества.

• При перевозке вещей на крыше

с использованием поперечной
балки не двигайте верхний
люк.

• При перевозке груза на крыше

не размещайте тяжелые
предметы над верхним или
панорамным люком.

• Не позволяйте детям

управлять люком крыши.

ВНИМАНИЕ

Во время движения багаж не
должен выступать за пределы
верхнего люка.

ODM042029

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Характеристики автомобиля

44

4

Закрытие солнцезащитной
шторки при закрытом стекле
верхнего люка

Нажмите кнопку закрытия (2)
солнцезащитной шторки.

❈ Если нажать кнопку закрытия (2)

солнцезащитной шторки при
открытом стекле верхнего люка,
солнцезащитная шторка
закроется наполовину.

Переместите рычаг управления
верхним люком вперед или
потяните его вниз.

Чтобы остановить движение в любой
точке, необходимо кратковременно
нажать на контрольный
переключатель шторки.

✽ К СВЕДЕНИЮ

Складки, образующиеся на
материале солнцезащитной шторки,
являются нормальным явлением.

Скольжение люка в крыше

Когда солнцезащитная шторка
закрыта

Если потянуть рычаг управления
верхним люком назад, его стекло и
солнцезащитная шторка сдвинутся в
полностью открытое положение.
Чтобы остановить верхний люк в
любой момент, необходимо
кратковременно потянуть или
толкнуть рычаг управления верхним
люком.

ODM042030

ВНИМАНИЕ

• Не пытайтесь тянуть или

толкать солнцезащитную
шторку вручную. Это может
привести к неисправности
солнцезащитной шторки.

• Закрывайте верхний люк во

время движения по
запыленным дорогам. Пыль
может привести к
неисправности систем
автомобиля.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

4 45

Характеристики автомобиля

Когда солнцезащитная шторка
открыта

Если потянуть рычаг управления
верхним назад, то его стекло будет
скользить в полностью открытое
положение. Чтобы остановить
верхний люк в любой момент,
необходимо кратковременно потянуть
или толкнуть рычаг управления
верхним люком.
❈ Переднюю часть стекла верхнего

люка можно только открыть и
закрыть.

Наклон верхнего люка

Когда солнцезащитная шторка
закрыта

Если толкнуть рычаг управления
верхним люком вверх,
солнцезащитная шторка сдвинется до
наполовину открытого положения, а
стекло верхнего люка наклонится.
Чтобы остановить верхний люк в
любой момент, необходимо
кратковременно потянуть или
толкнуть рычаг управления верхним
люком.

Когда солнцезащитная шторка
открыта

Если толкнуть рычаг управления
верхним люком вверх, стекло верхнего
люка наклонится.
Чтобы остановить верхний люк в
любой момент, необходимо
кратковременно потянуть или
толкнуть рычаг управления верхним
люком.

ODM042033

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Характеристики автомобиля

46

4

Закрытие верхнего люка

Чтобы закрыть стекло люка в
крыше с солнцезащитной
шторкой

Толкните рычаг управления верхним
люком вперед или вниз.
Солнцезащитная шторка верхнего
люка автоматически закроется.
Чтобы остановить верхний люк в
любой момент, необходимо
кратковременно потянуть или
толкнуть рычаг управления верхним
люком.

Автоматический реверс

Если во время автоматического
закрытия верхнего люка или
солнцезащитной шторки будет
обнаружен предмет или часть тела,
она изменит направление движения и
остановится.
Функция автоматического изменения
направления движения не сработает,
если между люком и рамой попадет
очень маленький предмет.
Перед закрытием люка необходимо
убедиться, что рядом с ним не
находятся пассажиры и предметы.

ОСТОРОЖНО

- верхний люк

• Следите за своими руками,

ногами и другими частями
тела, чтобы их не прижало при
закрывании верхнего люка.

• Во время движения не

высовывайте из верхнего люка
лицо, голову, руки или тело.

• Прежде чем закрыть верхний

люк убедитесь, что его
движению не помешают ваши
руки и голова.

ВНИМАНИЕ

• Время от времени чистите

направляющую.

• Не пытайтесь открыть

верхний люк при
отрицательной температуре
или если он покрыт снегом или
льдом, в противном случае
можно повредить стекло или
электродвигатель.

OYF049215

-------------------------------------------------------------------------------------------------------------------------------------------------------------

4 47

Характеристики автомобиля

Возврат верхнего люка к
начальным установкам (сброс)

После каждого отсоединения АКБ или
ее разряда необходимо сбросить
систему верхнего люка следующим
образом.

1. Переведите выключатель зажигания

в состояние “ON”.

2. Полностью

закройте

солнцезащитную шторку и верхний
люк, если они открыты.

3.

Отпустите рычаг управления
верхним люком.

4. Нажмите на рычаг управления люком

в крыше в направлении вперед для
закрытия (приблизительно на 10 с),
пока верхний люк не переместится
немного.

Затем отпустите рычаг.

5. Сдвиньте рычаг управления верхним

люком вперед в направлении
закрытия, пока люк не начнет
работать следующим образом:

Открытие солнцезащитной шторки и
стекла верхнего люка сдвигом

Закрытие стекла верхнего люка
сдвигом

Закрытие

солнцезащитной шторки

Затем отпустите рычаг.

После завершения данных операций
сброс системы верхнего люка будет
выполнен.

✽ К СВЕДЕНИЮ

Если не установить верхний люк в
исходное положение, он может
функционировать неправильно.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Характеристики автомобиля

48

4

Усилитель руля с электронным
управлениемв (при наличии)

В системе усилителя руля для
облегчения рулевого управления
автомобилем используется
электродвигатель. В случае останова
двигателя или отказа системы усилителя
руля автомобилем все же можно будет
управлять, но только с трудом.
Система электроусилителя руля (ЭУР)
контролируется специальным блоком
управления, подающим команды на
электродвигатель в зависимости от
момента вращения рулевого колеса и
скорости автомобиля.
Для улучшения управления рулевым
колесом при увеличении скорости
вращать его становится труднее, а при
снижении скорости – легче.
Если во время нормальной
эксплуатации автомобиля изменится
рулевое усилие, рекомендуем
обратиться к авторизованному дилеру
HYUNDAI для проверки системы.

✽ К СВЕДЕНИЮ

В процессе обычной эксплуатации
автомобиля могут наблюдаться
следующие явления:
• Контрольная лампа EPS не

загорается.

• Сразу после включения зажигания

рулевое усилие достаточно высокое.
Это связано с выполнением
диагностики системы EPS. По
завершении диагностики рулевое
колесо будет вращаться как обычно.

• После установки выключателя

зажигания в положение ON или
LOCK/OFF возникают щелчки от
реле EPS.

• Когда автомобиль остановлен или

движется на низкой скорости,
слышен шум электродвигателя.

• Усилие, требуемое для вращения

рулевого колеса, увеличивается,
если его постоянно вращать при
остановленном транспортном
средстве. Однако через несколько
минут оно возвратится к
нормальному состоянию.

(продолжение)

(продолжение)
• Если система усилителя руля с

электронным управлением не
функционирует должным образом, на
комбинации приборов загорится
контрольная лампа. Для вращения
рулевого колеса может потребоваться
значительное усилие или система
может не работать надлежащим
образом. Рекомендуем обратиться к
авторизованному дилеру HYUNDAI.

• Во время вращения рулевого

колеса при низкой температуре
может слышаться нестандартный
шум. При повышении температуры
шум исчезнет Это нормально.

РУЛЕВОЕ КОЛЕСО

-------------------------------------------------------------------------------------------------------------------------------------------------------------

4 49

Характеристики автомобиля

Усилитель рулевого
управления (при наличии)

Усилитель рулевого управления
использует мощность двигателя, для
облегчения управления автомобилем.
При выключенном двигателе или при
отказе усилителя рулевого
управления возможность вращения
рулевого колеса сохраняется, но оно
требует приложения больших усилий.
Если во время нормальной
эксплуатации автомобиля изменится
рулевое усилие, рекомендуем
обратиться к авторизованному дилеру
HYUNDAI для проверки системы.

✽ К СВЕДЕНИЮ

В случае разрыва ремня привода
усилителя рулевого управления или
отказа насоса усилителя рулевого
управления усилие, необходимое для
поворота рулевого колеса,
существенно возрастет.

✽ К СВЕДЕНИЮ

Если автомобиль находился
продолжительное время на открытой
стоянке в холодную погоду (при
температуре ниже - 10°С/14°F), сразу
после запуска двигателя может
потребоваться повышенное усилие
для поворота рулевого колеса,
оборудованного усилителем. Это
вызвано повышенной вязкостью
жидкости, вызванной холодной
погодой, и не является признаком
неисправности.
Если это произойдет, увеличьте
частоту  вращения двигателя путем
нажатия на педаль газа до значения 1
500 об/мин, после чего отпустите
педаль, либо дайте двигателю
поработать в режиме холостого хода в
течение двух-трех минут для
прогрева жидкости.

Наклон рулевого колеса

Наклоняемое рулевое колесо
позволяет вам отрегулировать его
положение перед началом поездки.
Кроме того, его можно также поднять,
чтобы было больше места для ног для
посадки и высадки.

Рулевое колесо следует установить в
положение, обеспечивающее
удобство управления и возможность
наблюдения за контрольными
лампами и указателями панели
приборов.

ВНИМАНИЕ

Никогда не удерживайте рулевое
колесо в положении на упоре (в
крайнем правом или крайнем
левом положении) более 5 секунд
при работающем двигателе.
Если удерживать рулевое
колесо в одном из крайних
положений более 5 секунд, это
может привести к повреждению
насоса усилителя рулевого
управления.

ОСТОРОЖНО

• Недопустимо выполнять

регулирование наклона и
высоты  рулевого колеса во
время движения. Вы можете
потерять возможность
управления автомобилем и
стать причиной дорожно-
транспортного происшествия с
тяжелыми последствиями.

• По завершении регулирования

толкните рулевое колесо вверх
и вниз, чтобы убедиться в
надежности его фиксации.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Характеристики автомобиля

50

4

Для изменения угла наклона рулевого
колеса опустите вниз рычаг
блокировки (1), откорректируйте угол
(2) и высоту (3) наклона рулевого
колеса, затем поднимите рычаг
блокировки, чтобы зафиксировать
рулевое колесо. Установить рулевое
колесо в желаемое положение
необходимо до начала движения.

Сирена

Чтобы подать звуковой сигнал,
нажмите его символ на рулевом
колесе. Для уверенности в
правильности работы сирены
проверяйте ее время от времени.

✽ К СВЕДЕНИЮ

Чтобы подать звуковой сигнал,
нажмите в зоне с его символом на
рулевом колесе (см. рисунок).
Звуковой сигнал подается только при
нажатии в пределах этой зоны.

ODM042036

ODM042038

ВНИМАНИЕ

Не ударяйте по зоне подачи
звукового сигнала слишком
сильно, особенно кулаком. Не
нажимайте в зоне подачи
звукового сигнала острым
предметом.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

4 51

Характеристики автомобиля

Гибкое рулевое управление
(при наличии)

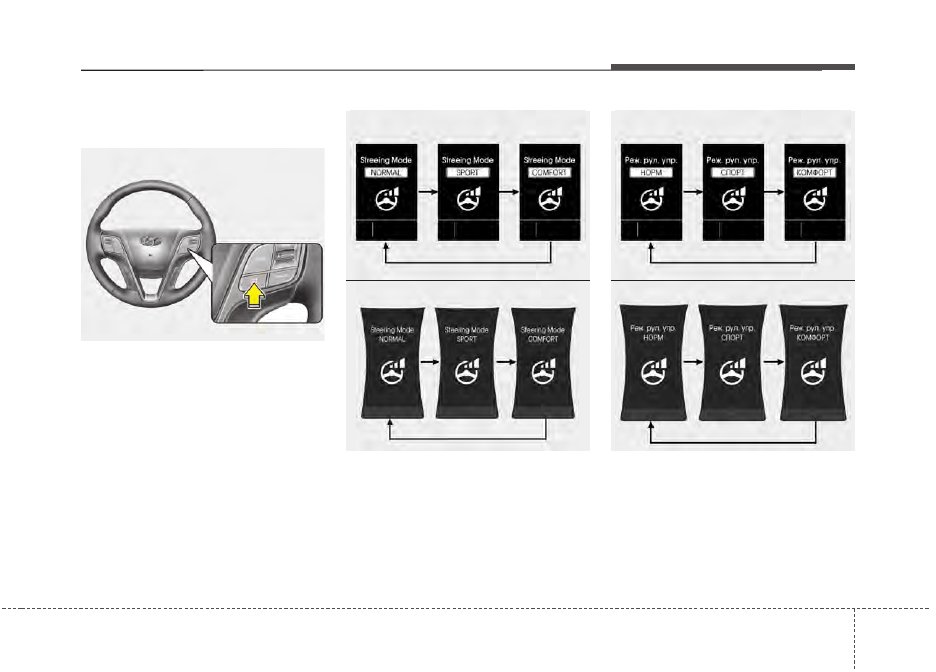

Гибкое рулевое управление позволяет
управлять рулевым усилием в
соответствии с предпочтениями
водителя или дорожными условиями.
Выбор желаемого режима рулевого
управления осуществляется нажатием
кнопки.

После нажатия кнопки режима
рулевого управления выбранный
режим отображается на ЖК-дисплее.
Если нажать кнопку режима рулевого
управления в течение не более 4 с,
происходит смена режима в
последовательности, указанной на
рисунках выше.

Если в течение примерно 4 с не
удерживать кнопку режима рулевого
управления, ЖК-дисплей вернется к
предыдущему экрану.

ODM042044

■ Тип A

■ Тип B

ODM042040

ODM042039

ODMEDR2139RU

■ Тип A

■ Тип B

ODMEDR2135RU

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Характеристики автомобиля

52

4

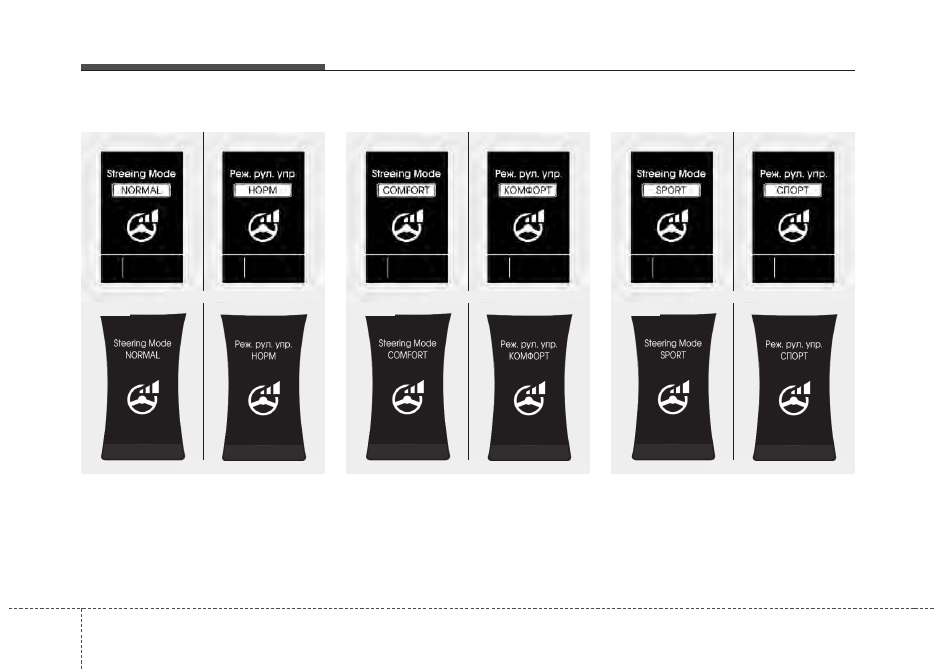

Нормальный режим

В нормальном режиме используется
среднее рулевое усилие.

Комфортный режим

Вращать рулевое колесо становится
легче. Комфортный режим обычно
используется в поездках по городу или
при парковке автомобиля.
Кроме того, комфортный режим
позволяет физически слабым людям
легко управлять автомобилем.

Спортивный режим

Поворачивать рулевое колесо
становится тяжелее. Спортивный
режим обычно используется при
движении по автомагистрали.

ODM042045/ODMEDR2136RU

ODM042041/ODMEDR2132RU

Тип A

Тип B

ODM042046/ODMEDR2137RU

ODM042042/ODMEDR2134RU

Тип A

Тип B

ODM042047/ODMEDR2138RU

ODM042043/ODMEDR2133RU

Тип A

Тип B

-------------------------------------------------------------------------------------------------------------------------------------------------------------

4 53

Характеристики автомобиля

ВНИМАНИЕ

• Для обеспечения вашей

безопасности, при нажатии
кнопки режима рулевого
управления во время вращения
рулевого колеса немедленно
изменится экран ЖК-дисплея,
но не рулевое усилие. Рулевое
усилие изменится
автоматически в
соответствии с выбранным
режимом сразу после
завершения вращения
рулевого колеса.

• При изменении режима

рулевого управления во время
движения будьте особенно
осторожны.

• Если ЭУР не работает

надлежащим образом, функция
гибкого рулевого усилия тоже
не будет работать.

-------------------------------------------------------------------------------------------------------------------------------------------------------------















содержание      ..     19      20      21      22     ..
