Характеристики автомобиля

6

4

Система иммобилайзера

Автомобиль может быть оснащен
электронной системой
иммобилайзера двигателя, которая
снижает риск несанкционированного
использования автомобиля.
Система иммобилайзера состоит из
небольшого передатчика в ключе и
электронных устройств в автомобиле.

Автомобили без системы
электронного ключа

При каждой установке ключа в замок
зажигания и поворота в положение ON
система иммобилайзера проверяет
действительность ключа.
Если ключ действительный, двигатель
запустится. Если ключ
недействительный, двигатель не
запустится.

Отключение системы иммобилайзера:
Вставьте ключ зажигания в замок и
установите его в положение ON.

Включение системы иммобилайзера:
Переведите ключ зажигания в
положение “OFF”. Система
иммобилайзера включается
автоматически. Если в автомобиле не
находится действительный ключ
зажигания, двигатель не запустится.

Автомобили с системой
электронного ключа

При каждом переключении кнопки
пуска/останова в положение ON
система иммобилайзера проверяет
действительность ключа. Если ключ
действительный, двигатель запустится.
Если ключ недействительный,
двигатель не запустится.

Отключение системы иммобилайзера
Установите кнопку пуска/остановки
двигателя в положение ON.

Включение системы иммобилайзера
Установите кнопку пуска/остановки
двигателя в положение OFF. Система
иммобилайзера включается
автоматически. Если в автомобиле не
находится действительный
электронный ключ, двигатель не
запустится.

4 7

Характеристики автомобиля

✽

✽ К СВЕДЕНИЮ

При запуске двигателя рядом не
должно находиться ключей с другим
кодом иммобилайзера. В противном
случае двигатель может не
запуститься или может вскоре после
запуска остановиться. Для
предупреждения возможных проблем
после приемки вашего нового
автомобиля храните все ключи
отдельно.

✽

✽ К СВЕДЕНИЮ

Если вам нужны дополнительные
ключи или если вы потеряли свои
ключи, рекомендуем обратиться к
авторизованному дилеру HYUNDAI.

ВНИМАНИЕ

Транспондер в ключе зажигания
является важной частью
системы иммобилайзера. Она
разработана для многолетней
бесперебойной работы, однако
нужно избегать воздействия
влаги, статического
электричества и грубого
обращения. В противном случае
может возникнуть сбой
системы иммобилайзера.

ВНИМАНИЕ

В случае каких-либо проблем с
передатчиком рекомендуем
обратиться к авторизованному
дилеру HYUNDAI. Неисправности,
вызванные неправильным
изменением, регулировкой или
модификациями системы
иммобилайзера не покрываются
гарантией на автомобиль.

ОСТОРОЖНО

Во избежание кражи автомобиля
не оставляйте в нем запасные
ключи. Пароль для системы
иммобилайзера является
уникальным и должен храниться
в секрете.
Не оставляйте этот номер в
автомобиле.

ВНИМАНИЕ

Не держите металлические
предметы рядом с замком
зажигания. Двигатель может не
запуститься, так как
металлические предметы
могут препятствовать
передаче сигнала транспондера.

Характеристики автомобиля

8

4

Дистанционное управление
системой бесключевого доступа

Тип A

• Раскладывание ключа происходит

автоматически после нажатия
кнопки фиксатора.

• Складывание ключа производится

вручную, для чего необходимо
удерживать эту кнопку.

Тип B

• Для извлечения механического

ключа нажмите и удерживайте
кнопку отпускания фиксатора.

• Для установки механического ключа

на место необходимо вставить ключ
в отверстие и нажать на него, пока
не раздастся звук щелчка.

Блокировка (1)

1. Закройте все двери, капот и крышку

багажника.

2. Нажмите кнопку блокировки.

СИСТЕМА ДИСТАНЦИОННОГО БЕСКЛЮЧЕВОГО ДОСТУПА (ПРИ НАЛИЧИИ)

ODMECO2027

ODMECO2029

ВНИМАНИЕ

Запрещается складывать ключ
без нажатия кнопки отпускания
фиксатора. Это может
привести к повреждению ключа.

ODMECO2030

■

Tип В

ODMECO2028

■

Tип А

4 9

Характеристики автомобиля

3.

Лампы аварийной сигнализации
мигнут один раз для индикации
блокировки всех дверей. (капот
двигателя и крышка багажника
должны быть закрыты.)

Кроме того, наружные зеркала
заднего вида автоматически
сложатся, если переключатель
складывания наружных зеркал
будет в положении AUTO (автомат.),
если установлен.

✽

✽ К СВЕДЕНИЮ

Если хотя бы одна дверь открыта,
двери не заблокируются.

Разблокировка (2)

1. Нажмите кнопку разблокировки.
2.

Лампы аварийной сигнализации
мигнут два раза для индикации
разблокировки всех дверей. Кроме
того, наружные зеркала заднего
вида автоматически развернутся,
если переключатель складывания
наружных зеркал будет в положении
AUTO (автомат.), если установлен.

✽

✽ К СВЕДЕНИЮ

После разблокирования всех дверей
двери заблокируются автоматически,
если в течение 30 с не будет открыта
какая-либо дверь.

Разблокирование крышки
багажника (3)

1.

Нажмите кнопку разблокировки
крышки багажника и удерживайте
ее не менее 1 с.

2.

Лампы аварийной сигнализации
мигнут два раза для индикации
разблокировки крышки багажника.

✽

✽ К СВЕДЕНИЮ

• После разблокирования крышки

багажника она заблокируется
автоматически, если в течение 30 с
не будет открыта.

• Кроме того, после открывания и

закрывания крышка багажника
блокируется автоматически.

• На кнопке имеется слово “HOLD”

(Удержание), указывающее на
необходимость ее удержания после
нажатия.

Характеристики автомобиля

10

4

Предупреждение о передатчике

✽

✽ К СВЕДЕНИЮ

Передатчик не будет работать в
случае любого из перечисленных
ниже событий.
• Клюя зажигания находится в замке

зажигания.

• Вы находитесь вне зоны действия

(примерно 30 м (90 футов)).

• Разряжена батарея передатчика.
• Сигнал блокируется другими

транспортными средствами или
объектами.

• Крайне низкая температура

окружающего воздуха.

• Передатчик находится вблизи

другого радиопередатчика,
например, радиовещательной
станции или аэропорта, способного
нарушить его нормальное
функционирование.

Если передатчик не работает
надлежащим образом, откройте и
закройте дверь ключом зажигания.В
случае каких-либо проблем с
передатчиком рекомендуем обратиться
к авторизованному дилеру HYUNDAI.

(Продолжение)

(Продолжение)
• Обычное излучение мобильных

телефонов и смартфонов может
подавлять сигнал передатчика. Это
особенно сильно проявляется во
время звонков, отправки текстовых
сообщений, отправки или приема
электронной почты. Не кладите
передатчик и телефон или смартфон
в один карман брюк или пиджака и
следите за тем, эти устройства не
находились близко друг от друга.

ВНИМАНИЕ

Передатчик следует хранить в
сухом месте. Потеря
работоспособности системы
бесключевого доступа
вследствие воздействия воды
или другой жидкости не
покрывается гарантией
производителя автомобиля.

ВНИМАНИЕ

Внесение изменений или
модификаций, кроме явно
разрешенных авторизованной
организацией, может привести
к невозможности эксплуатации
оборудования. Потеря
работоспособности системы
бесключевого доступа
вследствие внесения изменений
или модификаций, кроме явно
разрешенных авторизованной
организацией, не покрывается
гарантией производителя
автомобиля.

4 11

Характеристики автомобиля

Замена батареи

Батарея передатчика должна служить
несколько лет, однако в случае
неправильного функционирования
передатчика или электронного ключа
можно попытаться заменить батарею
на новую.

Для получения информации об
использовании или замене батареи
рекомендуем обратиться к
уполномоченному дилеру HYUNDAI.

1. Вставьте тонкий инструмент в щель

и осторожно подденьте крышку.

2.

Заменить батарейку (CR2032).
Устанавливайте аккумуляторную
батарею в правильном положении.

3. Установите заднюю крышку.

Для замены передатчика или
электронного ключа рекомендуем
обратиться к авторизованному дилеру
HYUNDAI, который выполнит
перепрограммирование.

OHG040009

■

Tип В

OLM042302

■

Tип А

ВНИМАНИЕ

• Передатчик или электронный

ключ рассчитаны на годы
бесперебойной работы,
однако они могут выйти из
строя под воздействием
влаги или статического
электричества. Для получения
информации об использовании
или замене батареи
рекомендуем обратиться к
авторизованному дилеру
HYUNDAI.

• Использование неправильной

аккумуляторной батареи
может стать причиной
неисправности передатчика
или электронного ключа.
Обязательно используйте
только подходящие батареи.

• Во избежание повреждения

передатчика или
электронного ключа не
роняйте их, не подвергайте
воздействию влаги, тепла или
солнечного света.

Характеристики автомобиля

12

4

ВНИМАНИЕ

Неправильно утилизированная
батарея может оказывать
вредное влияние на
окружающую среду и здоровье
человека.
Утилизируйте батарею
согласно местным законам и
нормам.

4 13

Характеристики автомобиля

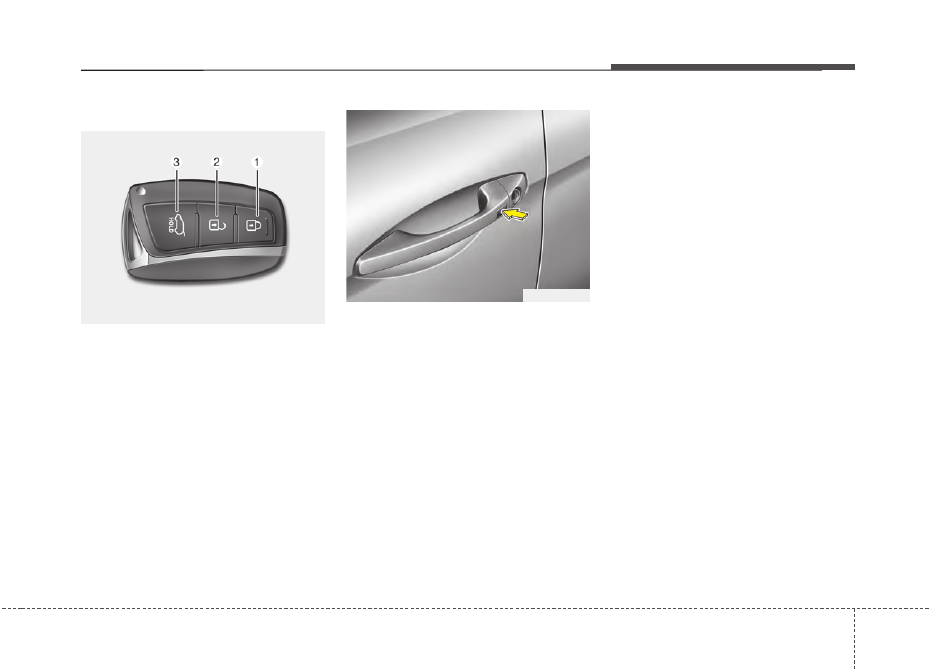

Функции электронного ключа

1. Блокировка дверей
2. Разблокировка дверей
3. Открывание крышки багажника

Электронный ключ позволяет
блокировать и разблокировать двери и
крышку багажника и даже запускать
двигатель без установки ключа в
замок. Функции кнопок электронного
ключа не отличаются от имеющихся в
системе дистанционного
бесключевого доступа. См. пункт
“Дистанционный бесключевой доступ”
в этом разделе.

Нося с собой электронный ключ,
можно блокировать и разблокировать
двери и крышку багажника.
Кроме того, имеется возможность пуска
двигателя. Ниже приведена некоторая
дополнительная информация.

Блокировка

1. Носите с собой электронный ключ.
2. Закройте все двери, капот и крышку

багажника.

3. Нажмите кнопку на внешней ручке

двери.

4. Огни аварийной сигнализации

мигнут один раз. Кроме того,
наружные зеркала заднего вида
автоматически сложатся, если
переключатель складывания
наружных зеркал будет в положении
AUTO (автомат.), если установлен.

5. Проверьте надежность блокировки

дверей, потянув за внешнюю ручку
двери.

ЭЛЕКТРОННЫЙ КЛЮЧ (ПРИ НАЛИЧИИ)

ODM042006

ODMECO2030

Характеристики автомобиля

14

4

✽

✽ К СВЕДЕНИЮ

• Кнопка будет работать только в том

случае, если электронный ключ
находится на расстоянии не более
0,7 м (28 дюймов) от внешней ручки
двери.

• Если возникнет одна из следующих

ситуаций, то даже при нажатии
кнопки на внешней ручке двери не
заблокируются и будет звучать
колокольчик в течение 3 с.
- Электронный ключ находится в

автомобиле.

- Кнопка

пуска/остановки

двигателя находится в положении
ON или ACC.

- Открыта какая-либо дверь или

крышка багажника.

Разблокировка

1. Носите с собой электронный ключ.
2. Нажмите кнопку на внешней ручке

передней двери.

3. Все двери разблокируются, а огни

аварийной сигнализации мигнут два
раза. Кроме того, наружные зеркала
заднего вида автоматически
развернутся, если переключатель
складывания наружных зеркал
будет в положении AUTO (автомат.)
(При наличии).

✽

✽ К СВЕДЕНИЮ

• Кнопка будет работать только в том

случае, если электронный ключ
находится на расстоянии не более
0,7 м (28 дюймов) от внешней ручки
двери.

• Когда присутствие электронного

ключа на расстоянии 0,7 м (28
дюймов) от внешней ручки
передней двери определяется
системой, другие люди тоже могут
открыть двери.

• После разблокирования всех

дверей двери заблокируются
автоматически, если не будет
открыта какая-либо дверь.

Разблокирование крышки
багажника

1. Носите с собой электронный ключ.
2.

Нажмите выключатель крышки
багажника.

3. Крышка багажника заблокируется.

✽

✽ К СВЕДЕНИЮ

• Кроме того, после открывания и

закрывания крышка багажника
блокируется автоматически.

• Кнопка будет работать только в том

случае, если электронный ключ
находится на расстоянии не более
0,7 м (28 дюймов) от ручки крышки
багажника.

4 15

Характеристики автомобиля

Предостережения об
электронном ключе

✽

✽ К СВЕДЕНИЮ

• В случае утраты электронного

ключа пуск двигателя невозможен.
Рекомендуем отбуксировать
автомобиль на станцию
авторизованного дилера HYUNDAI.

• На один автомобиль можно

зарегистрировать не более двух
электронных ключей. В случае
потери электронного ключа
рекомендуем доставить автомобиль
и ключ на станцию вашего
авторизованного дилера HYUNDAI в
целях защиты от возможности угона.

• Электронный ключ не будет

работать в любой из перечисленных
ниже ситуаций.

• Электронный ключ находится

вблизи другого радиопередатчика,
например, радиовещательной
станции или аэропорта, способного
нарушить его нормальное
функционирование.
-

Электронный ключ находится
вблизи мобильной станции
двухсторонней связи или
мобильного телефона.

(продолжение)

(продолжение)

-

Вблизи автомобиля находится
действующий электронный ключ
другого автомобиля.

- Если электронный ключ не работает

надлежащим образом, откройте и
закройте дверь механическим
ключом. В случае каких-либо
проблем с электронным ключом
рекомендуем обратиться к
авторизованному дилеру HYUNDAI.

• Обычное излучение мобильных

телефонов и смартфонов может
подавлять сигнал электронного
ключа. Это особенно сильно
проявляется во время звонков,
отправки текстовых сообщений,
отправки или приема электронной
почты. Не кладите электронный
ключ и телефон или смартфон в
один карман брюк или пиджака и
следите за тем, эти устройства не
находились близко друг от друга.

ВНИМАНИЕ

Электронный ключ следует
хранить в сухом месте. Потеря
работоспособности системы
бесключевого доступа
вследствие воздействия воды
или другой жидкости не
покрывается гарантией
производителя автомобиля.

Характеристики автомобиля

16

4

Блокирование/разблокирование
дверей в аварийной ситуации

Если электронный ключ не работает
надлежащим образом, блокировать и
разблокировать двери можно с
использованием механического
ключа.

1.

Нажмите и удерживайте кнопку
отпирания (1), затем извлеките
механический ключ (2).

2. Вставьте ключ в замок внешней

ручки двери. Поверните ключ в
сторону задней части автомобиля
для разблокирования и в сторону
передней части автомобиля для
блокирования.

3. Для установки механического ключа

на место необходимо вставить ключ
в отверстие и нажать на него, пока
не раздастся звук щелчка.

ODMECO2029

4 17

Характеристики автомобиля

На автомобилях, оборудованных
системой противоугонной
сигнализации имеется этикетка
следующего содержания:

1. ПРЕДУПРЕЖДЕНИЕ
2. СИСТЕМА БЕЗОПАСНОСТИ

Эта система предназначена для
защиты от несанкционированного
проникновения в автомобиль. Эта
система функционирует в три этапа –
“Активированное состояние”,
“Противоугонная сигнализация” и
“Деактивированное состояние”. В
случае срабатывания звучит сирена,
сопровождаемая миганием огней
аварийной сигнализации.

Активированное состояние

Использование электронного
ключа

Остановите автомобиль и остановите
двигатель. Активируйте систему, как
описано ниже.
1. Остановите двигатель.
2. Убедитесь, что все двери, капот

двигателя и крышка
багажника/багажник закрыты и
заперты.

3. •

Заблокируйте двери нажатием
кнопки на внешней ручке передней
двери (имея при себе электронный
ключ). После завершения
описанных выше операций лампы
аварийной сигнализации мигнут
один раз, что указывает на
активацию системы.

Если крышка багажника/багажник
или капот двигателя останутся
открытыми, то огни аварийной
сигнализации не будут мигать и
противоугонная сигнализация не
включится.

Если после этого

крышка багажника и капот будут
закрыты, лампы аварийной
сигнализации мигнут один раз.

СИСТЕМА ПРОТИВОУГОННОЙ СИГНАЛИЗАЦИИ (ПРИ НАЛИЧИИ)

Armed

stage

Theft-alarm

stage

Disarmed

stage

OJC040170

Характеристики автомобиля

18

4

•

Заблокировать двери нажатием
кнопки блокировки на электронном
ключе.

После завершения описанных
выше операций лампы аварийной
сигнализации мигнут один раз, что
указывает на активацию системы.
Если какая-либо дверь, крышка
багажника/багажник или капот
останутся открытыми, огни
аварийной сигнализации не будут
гореть и противоугонная
сигнализация не включится. После
закрытия всех дверей, крышки
багажника/багажника и капота огни
аварийной сигнализации мигнут
один раз.

Использование передатчика

Остановите автомобиль и остановите
двигатель. Активируйте систему, как
описано ниже.
1. Остановите двигатель и извлеките

ключ из замка зажигания.

2. Убедитесь, что все двери, капот

двигателя и крышка
багажника/багажник закрыты и
заперты.

3. Заблокируйте двери нажатием

кнопки блокировки на передатчике.
После завершения описанных выше
операций огни аварийной
сигнализации мигнут один раз, что
указывает на активацию системы.
Если какая-либо дверь, крышка
багажника/багажник или капот
останутся открытыми, огни аварийной
сигнализации не будут гореть и
противоугонная сигнализация не
включится. После закрытия всех
дверей, крышки багажника/багажника
и капота огни аварийной
сигнализации мигнут один раз.

• Не активируйте систему, пока в

автомобиле кто-то есть. В
противном случае при попытке
оставшегося пассажира выйти из
автомобиля включится сирена.
Если какая-либо дверь, крышка
багажника или капот двигателя
будут открыты в течение 30
секунд после активизации
системы противоугонной
сигнализации, система
отключится во избежание
ненужной тревоги.

4 19

Характеристики автомобиля

Состояние противоугонной
защиты

Сигнализация срабатывает, если при
активированной системе происходит
любое из перечисленных ниже
событий.
• Открывается передняя или задняя

дверь без использования передатчика
или электронного ключа.

• Крышка багажника/багажник

открывается без использования
передатчика или электронного
ключа.

• Открывается капот.
Если система не дезактивирована,
включится сирена, и огни аварийной
сигнализации будут постоянно мигать в
течение 27 с. Для выключения системы
разблокируйте двери передатчиком
или электронным ключом.

Деактивированное состояние

Система дезактивируется в
следующих случаях:

Передатчик

- Нажата кнопка разблокирования

дверей.

- Запущен двигатель.
- Выключатель зажигания находится в

положении “ON” не менее 30 с.

Электронный ключ

- Нажата кнопка разблокирования

дверей.

- Нажата кнопка на внешней ручке

передней двери при наличии
электронного ключа.

- Запущен двигатель.
- Кнопка пуска-останова двигателя

находится в положении ON.

После разблокировки дверей дважды
мигнут огни аварийной сигнализации,
что указывает на выключение системы.
Если после нажатия кнопки
разблокировки не открыть ни одну
дверь (или крышку багажника/багажник)
в течение 30 с, система снова
активизируется.

✽

✽ К СВЕДЕНИЮ

• Без системы электронного ключа

Если система не дезактивирована
передатчиком, установите ключ в
замок зажигания и запустите
двигатель. Система будет
дезактивирована.

• С системой электронного ключа

Если система не дезактивирована
электронным ключом, откройте
дверь механическим ключом и
запустите двигатель. Система будет
дезактивирована.

• В случае утери ключей

рекомендуем обратиться к
авторизованному дилеру
HYUNDAI.

Характеристики автомобиля

20

4

ВНИМАНИЕ

Запрещается изменять,
модифицировать или
регулировать систему
противоугонной сигнализации,
так как это может привести к
ее неисправности. Для
выполнения ремонта системы
рекомендуется обращаться к
авторизованному дилеру
HYUNDAI.
Неисправности, вызванные
неправильным изменением,
регулировкой или
модификациями системы
противоугонной сигнализации
не покрываются гарантией на
автомобиль.

4 21

Характеристики автомобиля

Управление дверными замками
снаружи автомобиля.

Механический ключ

• Поверните ключ в сторону задней

части автомобиля для блокирования
или в сторону его передней части
для разблокирования.

• При блокировании/разблокировании

двери водителя ключом
блокируется/разблокируется только
дверь водителя.

• Когда дверь отперта, ее можно

открыть, потянув за ручку.

• При закрытии двери толкните ее

рукой. Убедитесь в плотном
закрывании дверей.

Передатчик/электронный ключ

• Двери могут быть блокированы и

разблокированы с помощью
передатчика или электронного ключа.

• Двери могут быть блокированы и

разблокированы нажатием кнопки
на внешней ручке двери (при
наличии электронного ключа).
(автомобили, оснащенные системой
электронного ключа)

• Разблокированную дверь можно

открыть, потянув за ручку.

• При закрытии двери толкните ее

рукой. Убедитесь в плотном
закрывании дверей.

✽

✽ К СВЕДЕНИЮ

• В холодных и влажных

климатических зонах могут
наблюдаться нарушения в работе
замков и механизмов дверей,
связанные с замерзанием.

• Подача нескольких команд

блокировки/разблокировки дверей
с использованием ключа или
выключателя дверного замка
может привести к временному
отключению системы, вызванному
срабатыванием защиты ее цепи
или компонентов.

ДВЕРНЫЕ ЗАМКИ

ODM042011

ODMECO2035

■ Тип A

■ Тип B

Закрыть

Открыть

Закрыть

Открыть
