Hyundai Santa Fe (2019 год). Руководство - часть 23

Характеристики автомобиля

70

4

Индикатор переключения
механической коробки передач

Индикатор переключения
автоматической коробки передач
(при наличии)

Этим индикатором указывается
выбранная передача АКП.

• Парковка: P
• Задний ход: R
• Нейтраль: N
• Движение: D
• Спортивный режим: 1, 2, 3, 4, 5, 6

Индикатор переключения
механической коробки передач
(при наличии)

Этим индикатором указывается,
выбором какой передачи будет
обеспечена наилучшая экономичность.

• Переключение на более высокую

передачу:

▲2, ▲3, ▲4, ▲5, ▲6

• Переключение на более низкую

передачу:

▼1, ▼2, ▼3, ▼4, ▼5

Например

:

Указывает, что желательно
переключиться на 3-ю передачу
(в настоящее время включена 2-
я или 1-я передача).

:

Указывает на желательность
понижения передачи до 3-й
передачи (при текущей 4-й, 5-й
или 6-й передаче).

Если система работает неправильно,
индикатор не отображается.

ODMEDI2907/OVF041049

■ Тип A

■ Тип B

ODMEDI2908/OVF041048

■ Тип A

■ Тип B

4 71

Характеристики автомобиля

Режимы ЖК-дисплея

ЖК-ДИСПЛЕЙ

Режимы

Символ

Пояснение

Тип A

Тип B

Маршрутный компьютер

В этом режиме на дисплее отображается информация
для водителя, как суточный пробег, расход топлива и т. д.
*

Более подробная информация приводится в
"Маршрутный компьютер" в этой главе.

Service

(техническое

обслуживание)

В этом режиме дается информация, когда должно быть
выполнено плановое техническое обслуживание (пробег или
дни) и предупредительные сообщения системы контроля
давления в шинах, о уровне жидкости для омывателя
ветрового стекла или о активности системы подъема капота.

User Settings

(пользовательские

параметры настройки)

В этом режиме можно изменить настройки для дверей,
ламп и т. д.

LDWS (система

предупреждения о

выходе за пределы

полосы движения) (при

наличии)

-

В этом режиме отображается состояние системы
предупреждения о выезде за пределы полосы (LDWS).
Подробнее см. "Система предупреждения о выходе за
пределы полосы движения (LDWS)" в главе 5.

A/V (аудио-видеосистема)

(при наличии)

-

В этом режиме отображается состояние аудио-
видеосистемы.

Turn By Turn (навигация

с указанием поворотов)

(при наличии)

-

В этом режиме на дисплее отображаются состояние
системы навигации.

or

or

❈ Изменение режимов ЖК-дисплея описано в разделе "ЖК-дисплей" данной главы.

Характеристики автомобиля

72

4

Режим обслуживание

Интервалы между техническими
обслуживаниями

Обслуж. через (Service in)
Вычисляется и отображается когда
должно быть выполнено плановое
техническое обслуживание (пробег
или дни).

Если оставшийся пробег достигает 1
500 км (900 миль) или 30 дней, то при
каждом переводе замка зажигания
или кнопки пуска/останова двигателя в
положение ON на несколько секунд
будет появляться сообщение "Обслуж.
через (Service in)".

Треб. обслуж.(Service required)
Если в течение указанного интервала
техническое обслуживание
автомобиля не будет выполнено, то
при каждом переводе замка зажигания
или кнопки пуска/останова двигателя в
положение ON на несколько секунд
будет появляться сообщение "Треб.
обслуж.(Service required)".

ODMEDI2071/ODMEDI2071RU

■ Тип A

■ Тип B

ODMEDI2067/ODMEDI2067RU

ODMEDI2070/ODMEDI2070RU

■ Тип A

■ Тип B

ODMEDI2066/ODMEDI2066RU

4 73

Характеристики автомобиля

(Пробег и время изменятся на "---")
Сброс интервала технического
обслуживания до пробега и дней,
введенных ранее.
- Включите режим сброса, удерживая

кнопку SELECT/RESET (выбор/сброс)

нажатой более 5 с. Затем нажмите

кнопку SELECT/RESET (выбор/сброс)

еще раз и удерживайте ее более 1

с. (для Европы).

- Удерживайте кнопку SELECT/RESET

(выбор/сброс)

нажатой более 1 с

(для России, за исключением Европы).

Обслуж. через ВЫКЛ.(Service in OFF )
Если интервал между техническими
обслуживаниями не задан, на ЖК-
дисплее отобразится сообщение
Обслуж. через ВЫКЛ.(Service in OFF )

✽

✽ К СВЕДЕНИЮ

При возникновении любого из
следующих условий пробег и дни
могут отображаться некорректно.
- Отсоединение кабеля АКБ.
-

Размыкание переключателя с
предохранителем.

- Разрядка АКБ.

ODMEDI2072/ODMEDI2072RU

■ Тип A

■ Тип B

ODMEDI2068/ODMEDI2068RU

Характеристики автомобиля

74

4

Режим пользовательских
настроек

Описание

В этом режиме можно изменить
настройки для дверей, ламп и т. д.

Door (дверь)

Автоматическая блокировка дверей
(Auto Door Lock)
(при наличии)
• Off (выкл.):

Режим автоматической блокировки
дверей отменен.

• Speed (скорость):

Все двери автоматически
блокируются при превышении
скорости 15 км/ч (9,3 мили в час).

• Shift Lever

(рычаг переключения передач):
Все двери автоматически
блокируются при перемещении
рычага АКП из положения P
(парковка) в положение R (задний
ход), N (нейтраль) или D (движение).

Автоматическая разблокирования
дверей (Auto Door Unlock)
(при наличии)
• Off (выкл.):

Режим автоматического
разблокирования дверей будет
отменен.

• Key Out (нет ключа):

Все двери будут автоматически
разблокированы при удалении
ключа из замка зажигания или
выключения зажигания кнопкой
пуска/останова двигателя.

• Отпирание двери водителя:

Все двери будут автоматически
разблокированы, если
разблокирована дверь водителя.

• Shift Lever

(рычаг переключения передач):
Все двери будут автоматически
разблокированы при переводе
рычага АКП в положение «P»
(парковка).

ODMEDI2054/ODMEDI2054RU

■ Тип A

■ Тип B

ODMEDI2025/ODMEDI2025RU

4 75

Характеристики автомобиля

Подача звукового сигнала
(Horn Feedback) (при наличии)
• Off (выкл.):

Подача звукового сигнала будет
отменена.

• On (вкл.):

Если после блокирования дверей
нажать на кнопку блокирования
дверей на трансмиттере еще раз в
течение 4 секунд, будет подан один
звуковой сигнал, подтверждающий
блокирование дверей

Лампа

Задержка выключения света фар
(Head Lamp Delay) (при наличии)
При выборе этого пункта будет
активирована функция задержки
отключения фар и приветствия.

Сигнал приветствия
(Welcome Light) (при наличии)
При выборе этого пункта будет
активирована функция приветствия
светом плафона подсветки
околодверного пространства.

При однократном нажатии рычага
указателя поворота происходит
троекратное мигание сигнала поворота
(Auto Triple Turn) (при наличии)
При выборе этого пункта сигнал
изменения полосы движение мигнет 3
раза, если немного сдвинуть рычаг
переключателя указателей поворота.

Режим поездки
(Travel Mode) (при наличии)
При выборе этого пункта будет
активирована функция адаптации к
изменению стороны движения
транспортного потока.
Более подробная информация
приводится в разделе "Освещение" в
этой главе.

Характеристики автомобиля

76

4

Настройки

Язык(Language) (при наличии)
Выбор языка интерфейса ЖК-дисплея.

Единицы измерения температуры
(Temperature unit)
Изменение единиц измерения
температуры с °C на °F и с °F на °C.

Звуковой сигнал приветствия
(Welcome Sound)
При выборе этого пункта будет
активирована функция приветствия
звуковым сигналом.

Индикатор переключения
(Shift Indicator) (при наличии)
При выборе этого пункта будет
активирован индикатор переключения.
Более подробная информация
приводится в "Комбинация приборов"
в этой главе.

Легкий доступ к сиденью
(Seat Easy Access) (при наличии)
При выборе этого пункта сиденье
водителя будет автоматически
передвигаться вперед или назад для
обеспечения удобной посадки или
выхода водителя из автомобиля.

Сброс среднего значения расхода топлива
(AVG Fuel Eco Reset)
• Auto Reset (автоматический сброс):

Среднее значение расхода топлива
будет автоматически сбрасываться
после заправки.

• Manual Reset (ручной сброс):

Среднее значение расхода топлива
не будет автоматически
сбрасываться после заправки.

Более подробная информация
приводится в "Маршрутный
компьютер" в этой главе.

Интерв. обслуж. (Service Interval)
(Кроме стран Европы, Для РОССИИ)

В этом режиме может быть
активизирована функция (Интерв.
обслуж.) с указанием пробега
(километры или мили) и интервала
(месяцы).

ODMEDI2069/ODMEDI2069RU

■ Тип A

■ Тип B

ODMEDI2065/ODMEDI2065RU

4 77

Характеристики автомобиля

✽

✽ К СВЕДЕНИЮ

Если не удается установить интервал
между техническими
обслуживаниями (Интерв. обслуж.),
рекомендуется обратиться к
официальному дилеру HYUNDAI.

Режим А/В(A/V Mode)
(при наличии) (Кроме стран
Еврoпе, Для РОССИИ)

В этом режиме отображается
состояние аудио-видеосистемы.

Навигация с указанием
поворотов (Turn By Turn Mode)
(при наличии)

В этом режиме на дисплее
отображаются состояние системы
навигации.

ODMEDI2909

ODMEDI2910

Характеристики автомобиля

78

4

Предупреждающие сообщения

Перев. Селектор в пол-е “P” (Shift
to “P” position) (для системы с
электронным ключом и АКП)

• Это предупреждающее сообщение

появляется при попытке остановить
двигатель без установки рычага
переключения передач в положение
"P" (парковка).

• На данном этапе после нажатие

кнопки пуска/останова двигателя
включается режим ACC (если
нажать кнопку пуска/останова
двигателя еще раз, то будет
включено зажигание).

Разряжен аккумулятор в ключе
(Low Key Battery) (для системы с
электронным ключом)

• Это предупреждающее сообщение

появляется после выключения
зажигания кнопкой пуска/останова
двигателя в случае разряда батарейки
электронного ключа.

ODMEDI2030/ODMEDI2030RU

■ Тип A

■ Тип B

ODMEDI2002/ODMEDI2002RU

ODMEDI2031/ODMEDI2031RU

■ Тип A

■ Тип B

ODMEDI2003/ODMEDI2003RU

4 79

Характеристики автомобиля

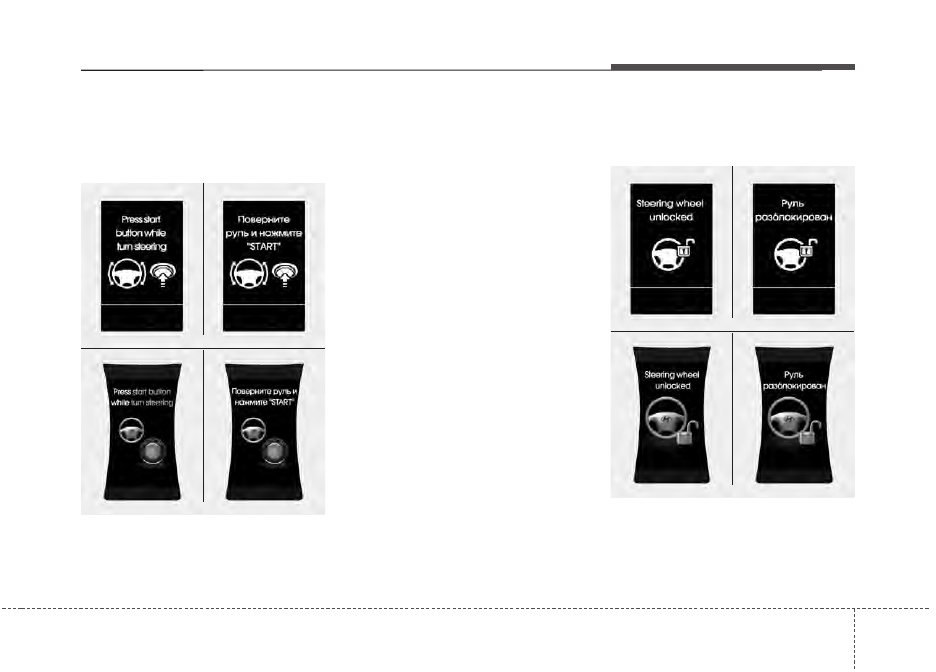

Поверните руль и нажмите
“START” (Press start button while
turn steering) (для системы с
электронным ключом)

• Это предупреждающее сообщение

появляется когда рулевое колесо не
разблокировано обычным способом
при нажатии кнопки пуска/останова
двигателя.

• Это означает, что необходимо

нажать кнопку пуска/останова
двигателя поворачивая рулевое
колесо вправо и влево.

Руль разблокирован
(Steering wheel unlocked) (для
системы с электронным ключом)

• Это предупреждающее сообщение

появляется после выключения
зажигания кнопкой пуска/останова
двигателя в случае сбоя функции
блокирования рулевого колеса.

ODMEDI2032/ODMEDI2032RU

■ Тип A

■ Тип B

ODMEDI2004/ODMEDI2004RU

ODMEDI2033/ODMEDI2033RU

■ Тип A

■ Тип B

ODMEDI2005/ODMEDI2005RU

Характеристики автомобиля

80

4

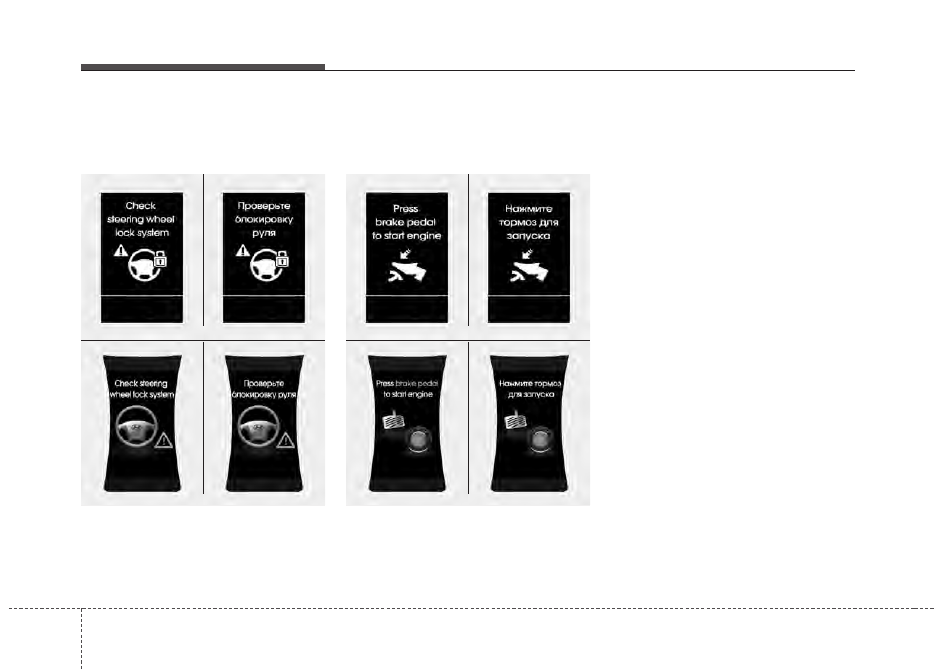

Проверьте блокировку руля
(Check steering wheel lock system)
(для системы с электронным
ключом)

• Это предупреждающее сообщение

появляется после выключения
зажигания кнопкой пуска/останова
двигателя в случае сбоя функции
блокирования рулевого колеса.

Нажмите тормоз для
запуска(Press brake pedal to start
engine) (для системы с
электронным ключом и АКП)

• Это предупреждающее сообщение

появляется после двух нажатий
кнопки пуска/останова двигателя без
нажатия педали тормоза (включен
режим ACC).

• Это означает, что для пуска

двигателя необходимо нажать
педаль тормоза.

ODMEDI2034/ODMEDI2034RU

■ Тип A

■ Тип B

ODMEDI2006/ODMEDI2006RU

ODMEDI2035/ODMEDI2035RU

■ Тип A

■ Тип B

ODMEDI2007/ODMEDI2007RU

4 81

Характеристики автомобиля

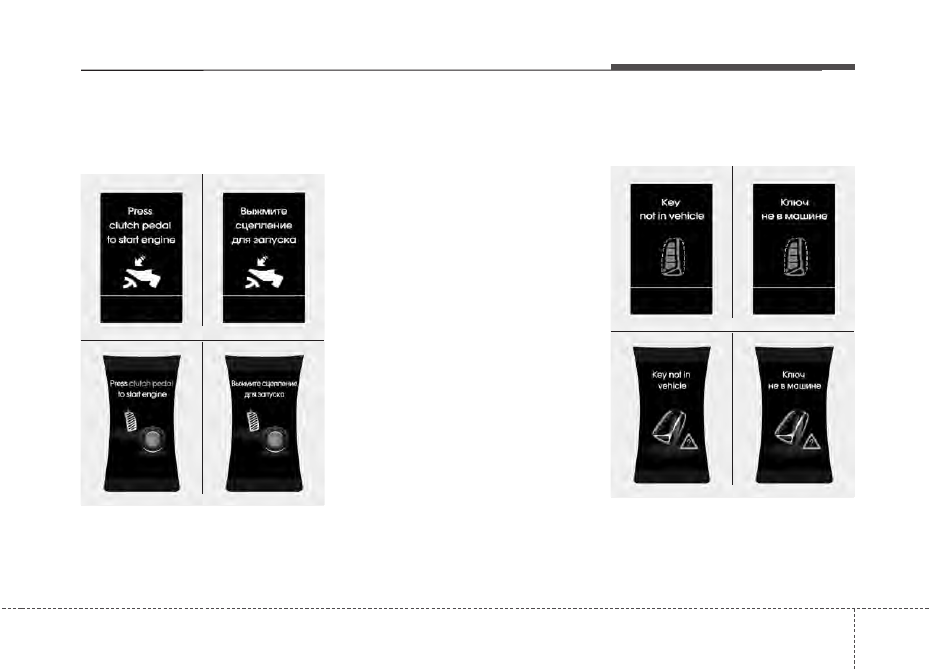

Выжмите сцепление для запуска
(Press clutch pedal to start engine)
(для системы с электронным
ключом и АКП)

• Это предупреждающее сообщение

появляется после двух нажатий
кнопки пуска/останова двигателя без
нажатия педали сцепления
(включен режим ACC).

• Это означает, что для пуска

двигателя необходимо нажать
педаль сцепления.

Ключ не в машине
(Key not in vehicle) (для системы с
электронным ключом)

• Это предупредительное сообщение

появляется при нажатии на кнопку
пуска/останова двигателя, если в
салоне нет электронного ключа.

ODMEDI2036/ODMEDI2036RU

■ Тип A

■ Тип B

ODMEDI2008/ODMEDI2008RU

ODMEDI2037/ODMEDI2037RU

■ Тип A

■ Тип B

ODMEDI2009/ODMEDI2009RU

Характеристики автомобиля

82

4

• Это подразумевает, что всегда

необходимо иметь при себе
электронный ключ.

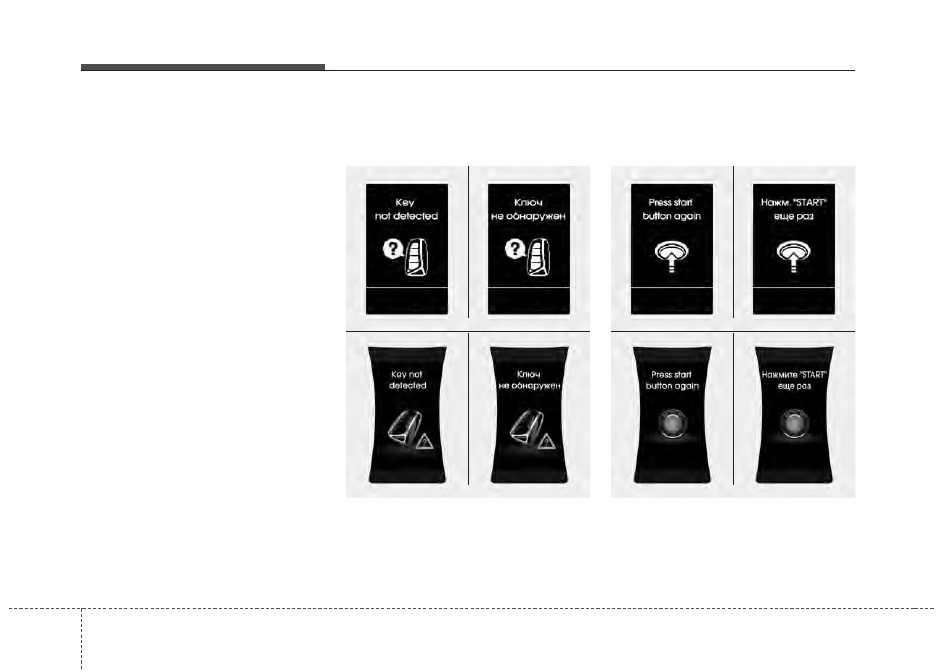

Ключ не обнаружен
(Key not detected) (для системы с
электронным ключом)

• Это предупредительное сообщение

появляется при нажатии на кнопку
пуска/останова двигателя, если
электронный ключ не обнаружен.

Нажмите “START” еще раз (Press
start button again) (для системы с
электронным ключом)

ODMEDI2038/ODMEDI2038RU

■ Тип A

■ Тип B

ODMEDI2010/ODMEDI2010RU

ODMEDI2039/ODMEDI2039RU

■ Тип A

■ Тип B

ODMEDI2011/ODMEDI2011RU

4 83

Характеристики автомобиля

• Если появляется это

предупреждающее сообщение,
следует нажать на кнопку
пуска/останова двигателя, так как
произошел сбой в системе кнопки
пуска/останова двигателя.

• Это означает, что необходимо

попытаться запустить двигатель
нажатием кнопки пуска/останова
двигателя еще раз.

• Если это сообщение появляется при

каждом нажатии кнопки пуска/останова
двигателя, рекомендуется обратиться
к официальному дилеру HYUNDAI для
проверки системы.

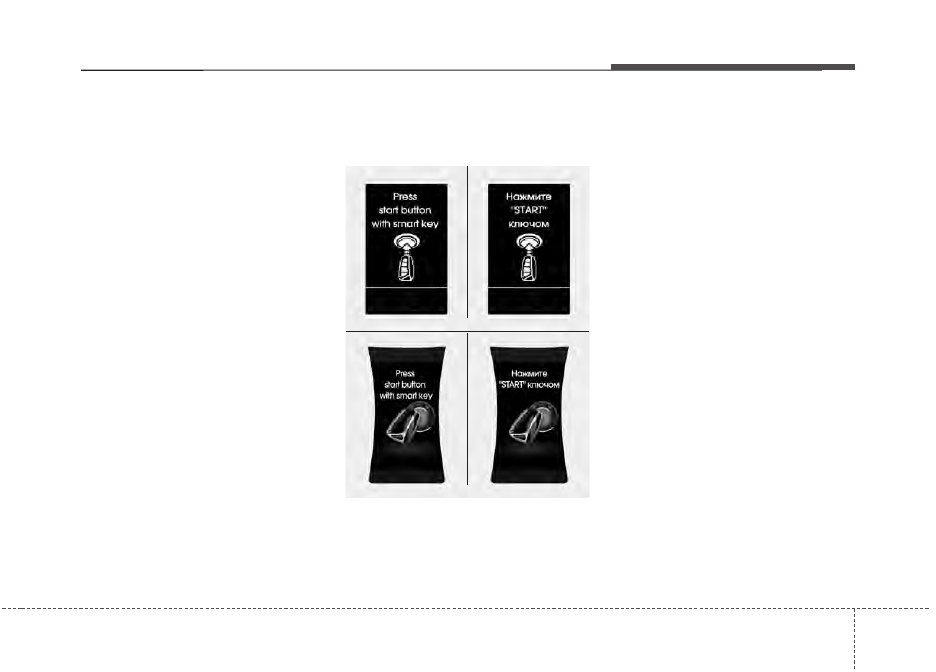

Нажмите “START” ключом (Press
start button with smart key) (для
системы с электронным ключом)

• Это сообщение появляется при

нажатии кнопки пуска/останова
двигателя при отображенном
сообщении Ключ не обнаружен (Key
not detected).

• При этом мигает световой индикатор

иммобилайзера.

ODMEDI2040/ODMEDI2040RU

■ Тип A

■ Тип B

ODMEDI2012/ODMEDI2012RU

Характеристики автомобиля

84

4

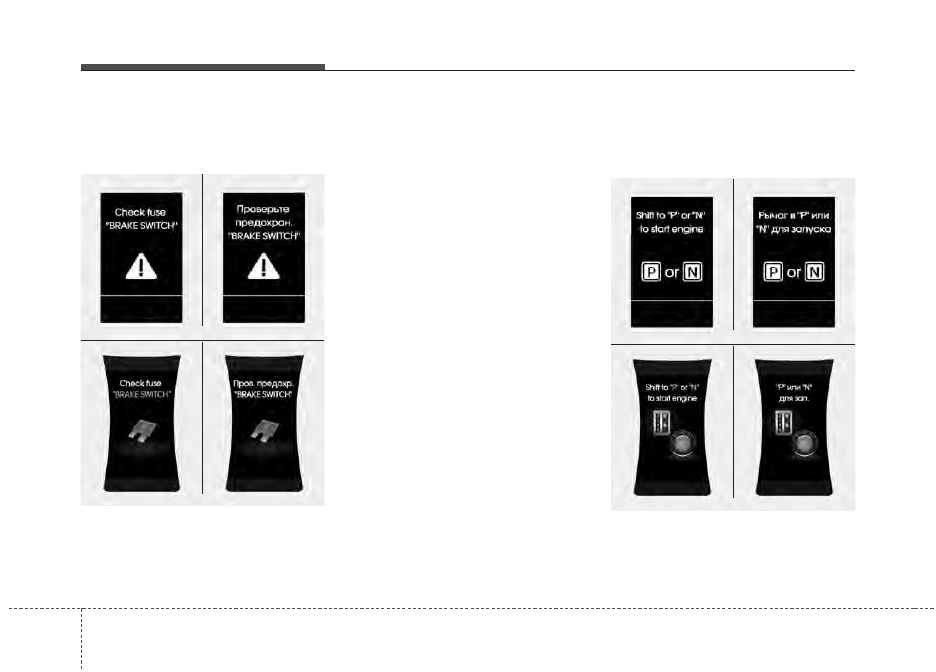

Проверьте предохран. “BRAKE
SWITCH“ (Check fuse “BRAKE
SWITCH”) (для системы с
электронным ключом и АКП)

• Это предупредительное сообщение

появляется в случае отключения
предохранителя выключателя
тормоза.

• Это указывает на необходимость

замены предохранителя. Если это
невозможно, можно запустить
двигатель, нажав кнопку пуска-
остановки и удерживая ее в течение
10 секунд в положении ACC.

Рычаг в “P” или “N” Для Запуска
(Shift to “P” or “N” to start engine)
(для системы с электронным
ключом и АКП)

• Это предупреждающее сообщение

появляется при попытке пуска
двигателя без установки рычага
переключения передач в положение
"P" (парковка) или "N" (нейтраль).

ODMEDI2042/ODMEDI2042RU

■ Тип A

■ Тип B

ODMEDI2014/ODMEDI2014RU

ODMEDI2041/ODMEDI2041RU

■ Тип A

■ Тип B

ODMEDI2013/ODMEDI2013RU

4 85

Характеристики автомобиля

✽

✽ К СВЕДЕНИЮ

Пуск двигателя также возможен при
установке рычага переключения
передач в положении "N" (нейтраль).
Однако, для обеспечения безопасности,
рекомендуется производить пуск
двигателя при установке рычага
переключения передач в положении
"P" (парковка).

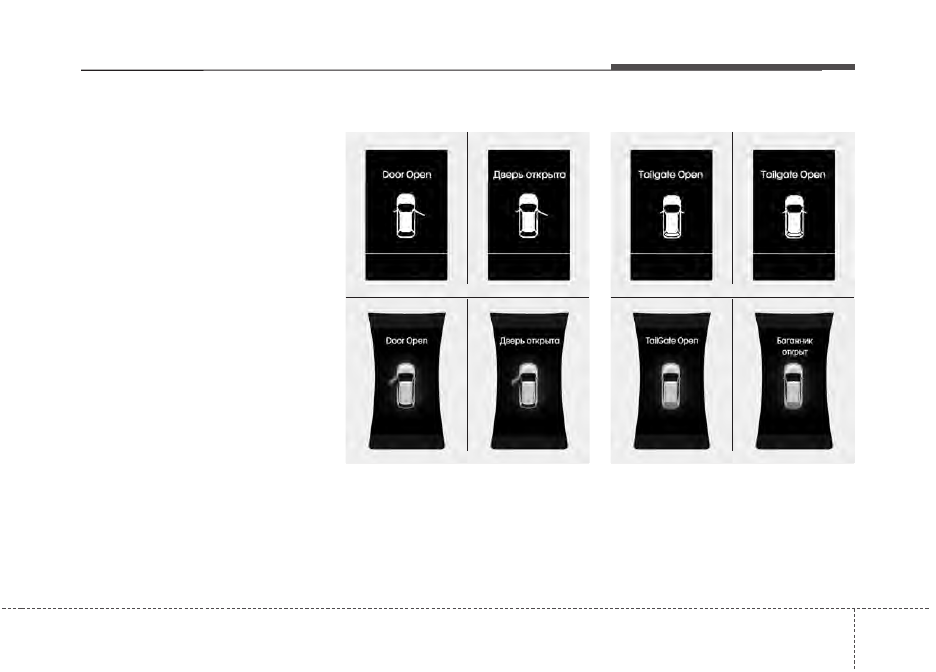

Дверь открыта (Door Open)

• Это указывает на открытие какой-

либо из дверей.

Багажник открыт (Tailgate Open)

• Это указывает на открытие

багажника.

ODMEDI2045/ODMEDI2045RU

■ Тип A

■ Тип B

ODMEDI2017/ODMEDI2017RU

ODMEDI2046/ODMEDI2046RU

■ Тип A

■ Тип B

ODMEDI2018/ODMEDI2018RU
