РАЗДАТОЧНАЯ КОРОБКА В СБОРЕ TR-113







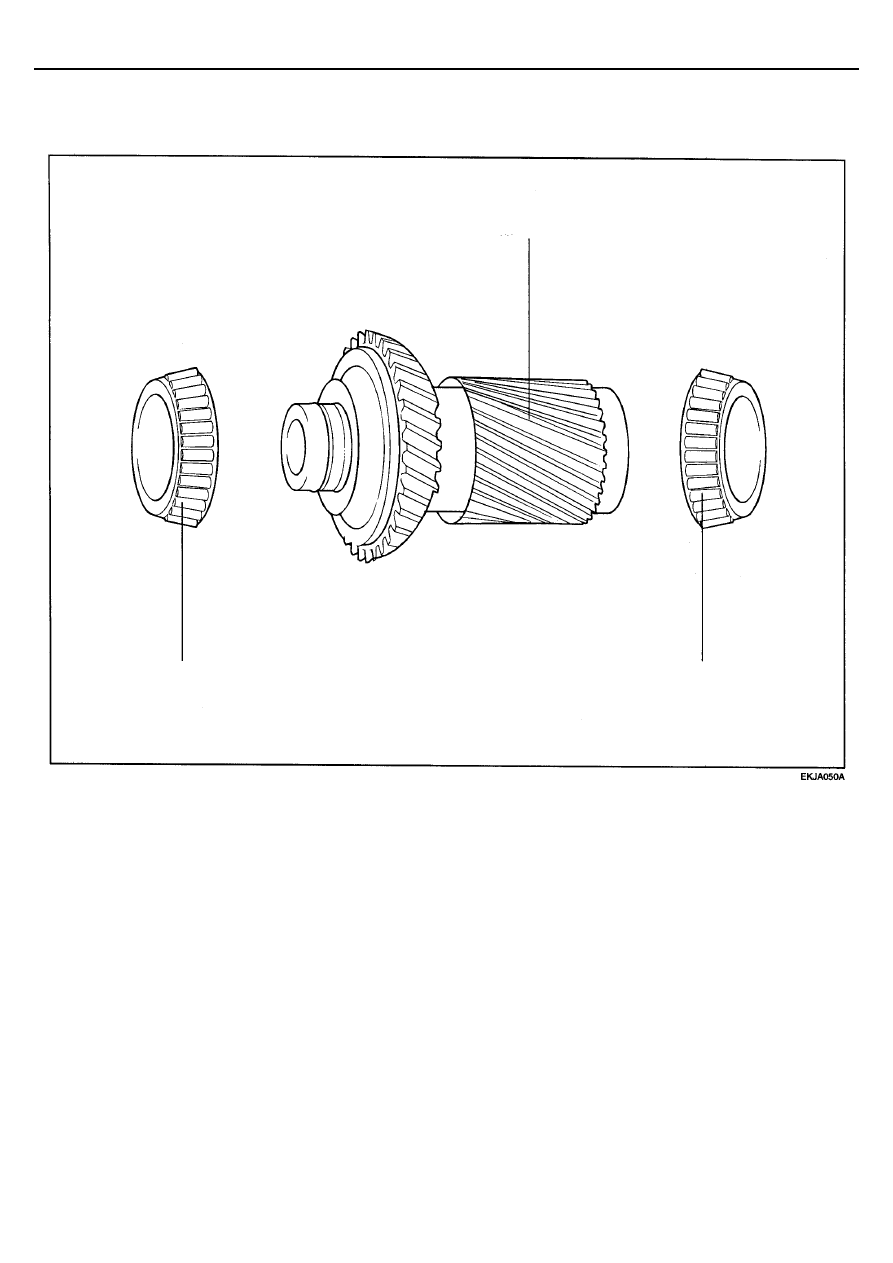

ГИПОИДНАЯ ШЕСТЕРНЯ



ДЕТАЛИ







1. Гипоидная

шестерня



2. Конический роликовый подшипник



TR-114

ТРАНСИМССИЯ (КОРОБКА ПЕРЕДАЧ В СБОРЕ С ГЛАВНОЙ ПЕРЕДАЧЕЙ)







ГИПОИДНАЯ ШЕСТЕРНЯ

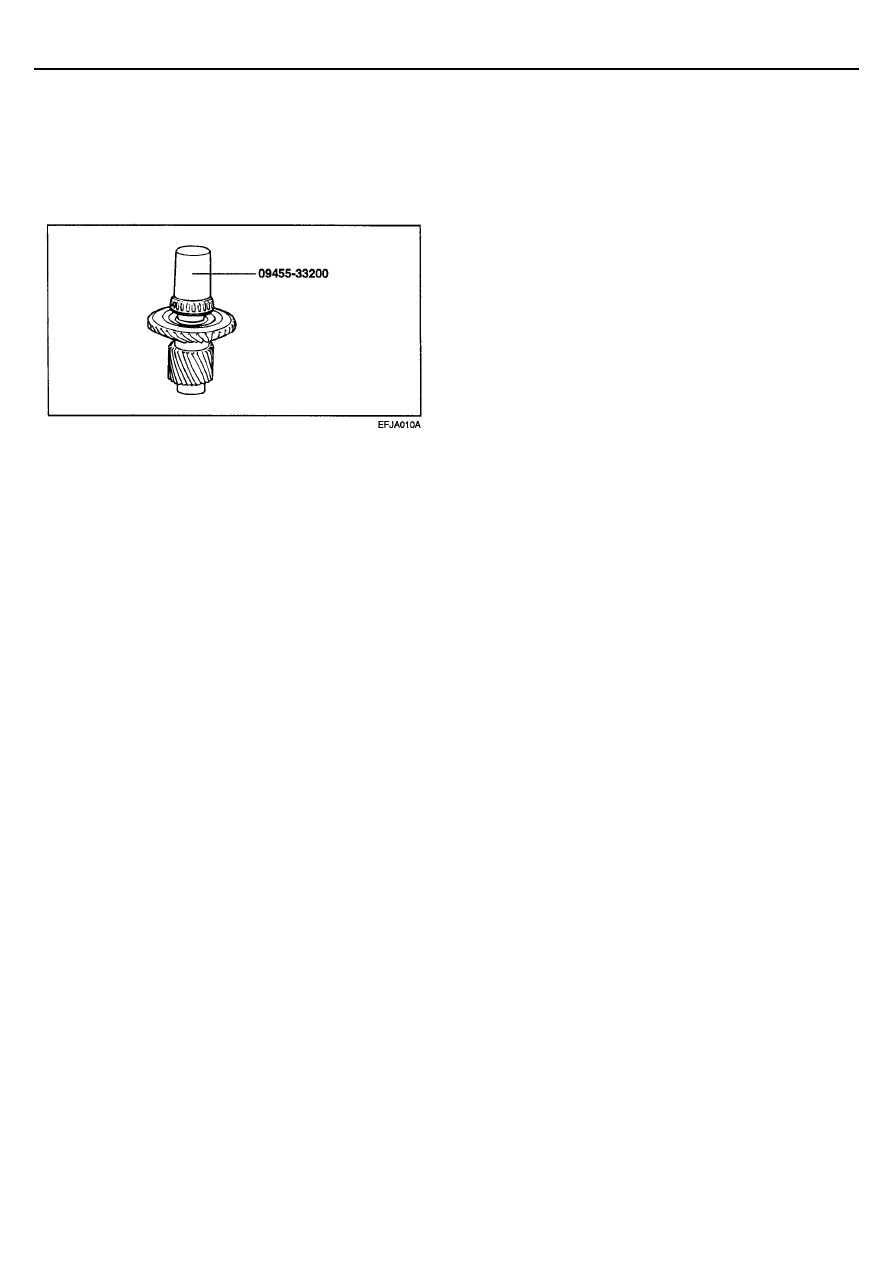

СБОРКА


1.  Установите два (с фронтальной и задней сторон)

конические роликовые подшипники при помощи
специального инструмента.













РАЗДАТОЧНАЯ КОРОБКА В СБОРЕ TR-115







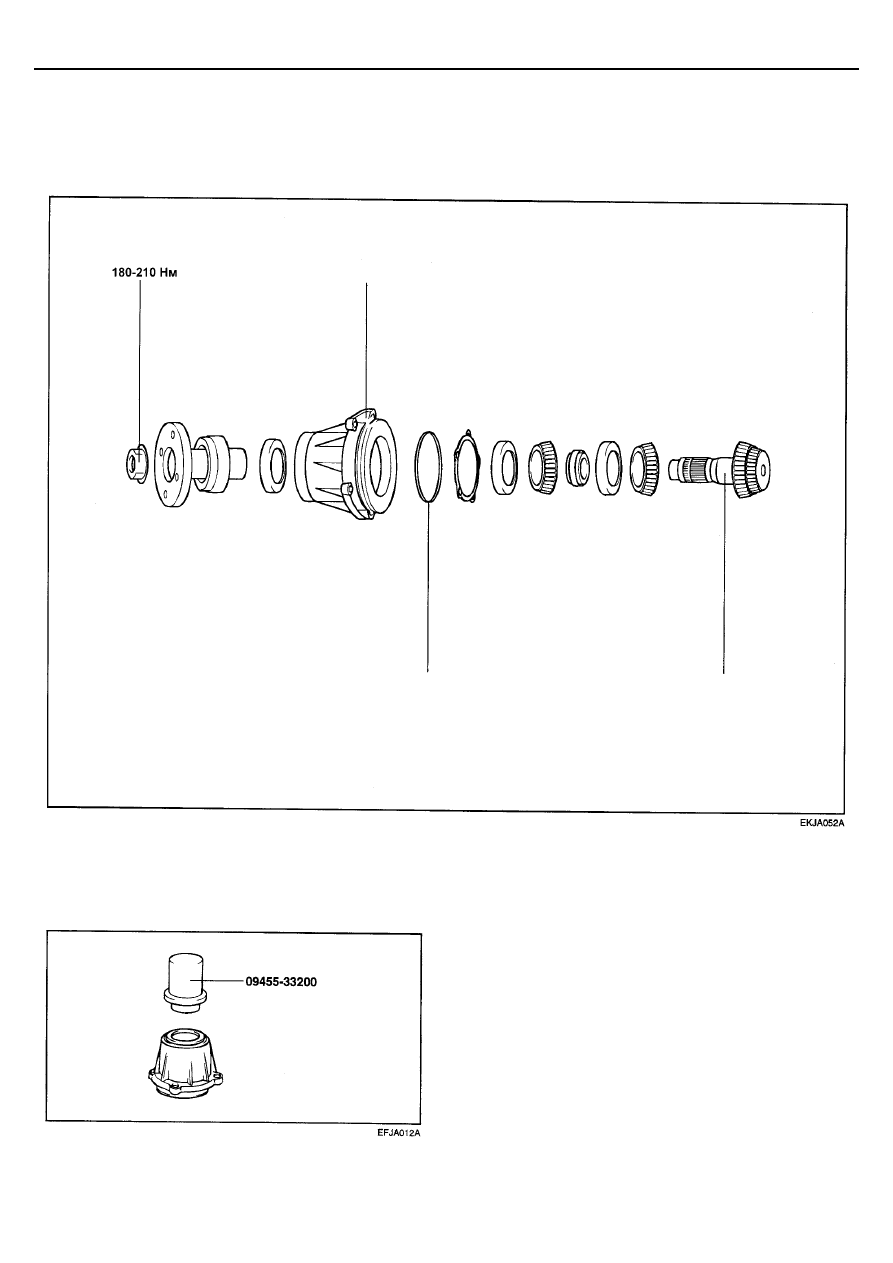

КРЫШКА И ВАЛ ВЕДУЩЕЙ ШЕСТЕРНИ ГЛАВНОЙ ПЕРЕДАЧИ



КРЫШКА И ВАЛ ВЕДУЩЕЙ ШЕСТЕРНИ ГЛАВНОЙ ПЕРЕДАЧИ



ДЕТАЛИ





СБОРКА


1.  Установка сальника на крышку ведущей шестерни

производится при помощи специального инструмента.













1.  Крышка ведущей шестерни главной

передачи

2.  Кольцевая прокладка
3.  Вал ведущей шестерни главной

передачи



TR-116

ТРАНСИМССИЯ (КОРОБКА ПЕРЕДАЧ В СБОРЕ С ГЛАВНОЙ ПЕРЕДАЧЕЙ)







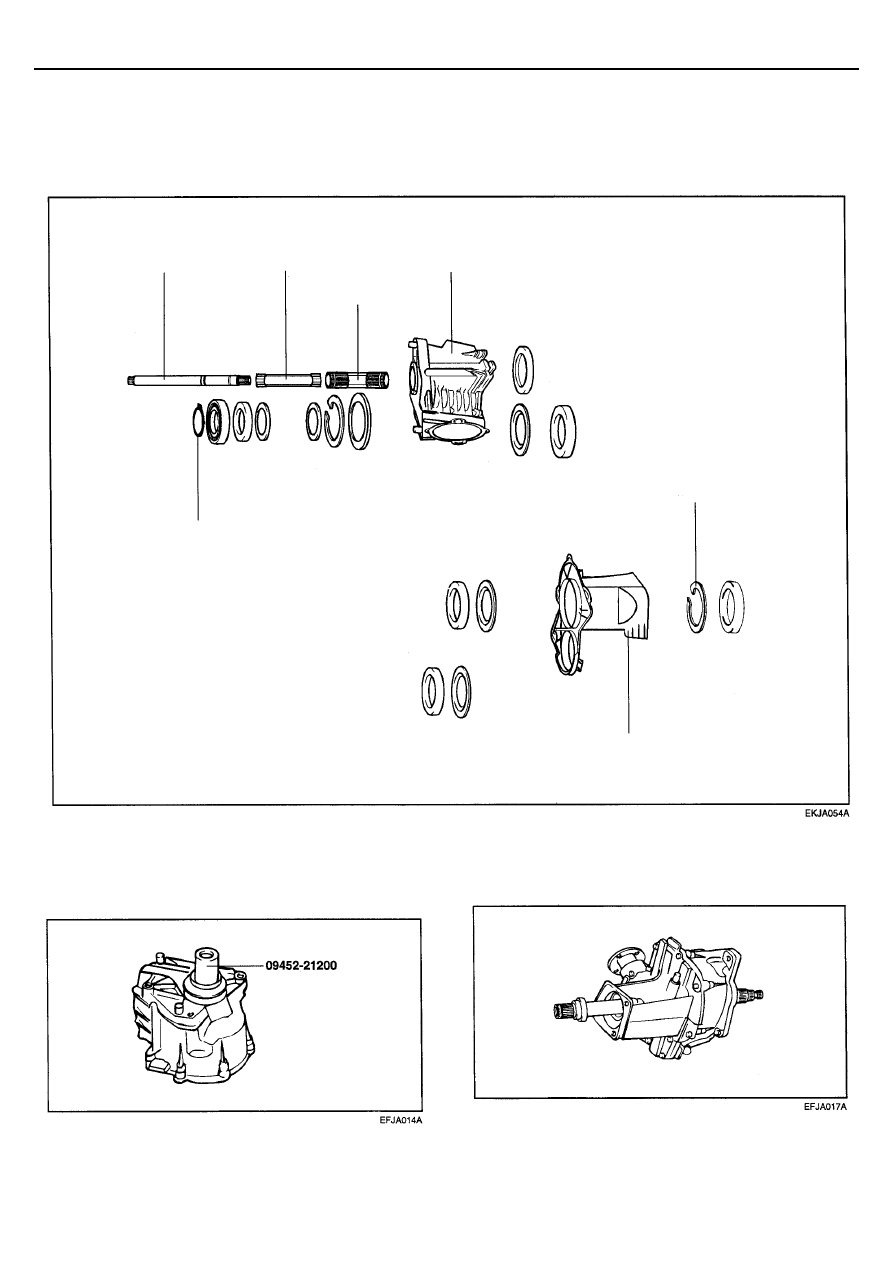

КАРТЕР И КРЫШКА РАЗДАТОЧНОЙ КОРОБКИ



КАРТЕР И КРЫШКА РАЗДАТОЧНОЙ КОРОБКИ



ДЕТАЛИ





СБОРКА


1.  Установка сальника на картер раздаточной коробки

производится при помощи специального инструмента.









СНЯТИЕ ВНУТРЕННЕГО ПРИВОДНОГО ВАЛА


1.  Снимите сальник.






1. Внутренний приводной вал
2. Внутренний полый вал
3. Внешний полый вал
4. Картер раздаточной коробки
5. Стопорное кольцо
6. Крышка раздаточной коробки
