РАЗДАТОЧНАЯ КОРОБКА В СБОРЕ TR-105







РАЗДАТОЧНАЯ КОРОБКА В
СБОРЕ



ЗАМЕНА МАСЛА В РАЗДАТОЧНОЙ
КОРОБКЕ































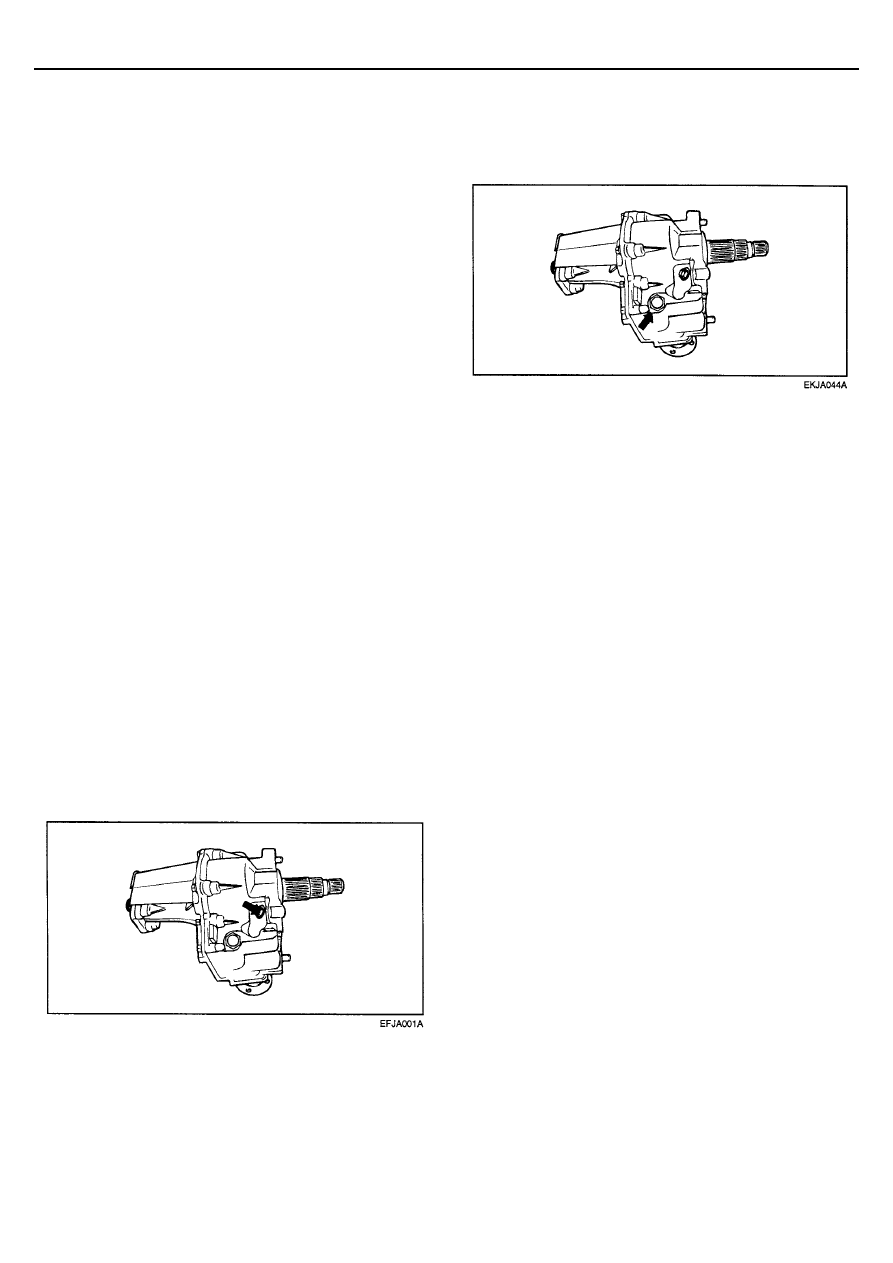

ПРОВЕРКА УРОВНЯ МАСЛА В РАЗДАТОЧНОЙ
КОРОБКЕ


Проверьте уровень масла в раздаточной коробке, отвернув
заливную пробку. Если масло загрязнено, то необходимо
слить масло и залить новое масло.

1.  С автомобиля, установленного на ровной

горизонтальной площадке снимите заливную пробку.






2.  Проверьте уровень масла.


ЗАМЕНА МАСЛА В РАЗДАТОЧНОЙ КОРОБКЕ


РЕКОМЕНДУЕМОЕ ТРАНСМИССИОННОЕ МАСЛО
SHELL SPIRAX AX (GL-5 по классификации API, вязкостью
SAE80W-90)



 1. На автомобиле, установленном на ровной

горизонтальной поверхности, отверните сливную
пробку и слейте масло из раздаточной коробки.


2.  Установите сливную пробку на место.





3.  Снимите заливную пробку.

4.  Залейте необходимое количество рекомендованного

масла в заливное отверстие.


5.  Установите заливную пробку на место.




TR-106

ТРАНСИМССИЯ (КОРОБКА ПЕРЕДАЧ В СБОРЕ С ГЛАВНОЙ ПЕРЕДАЧЕЙ)







РАЗДАТОЧНАЯ КОРОБКА



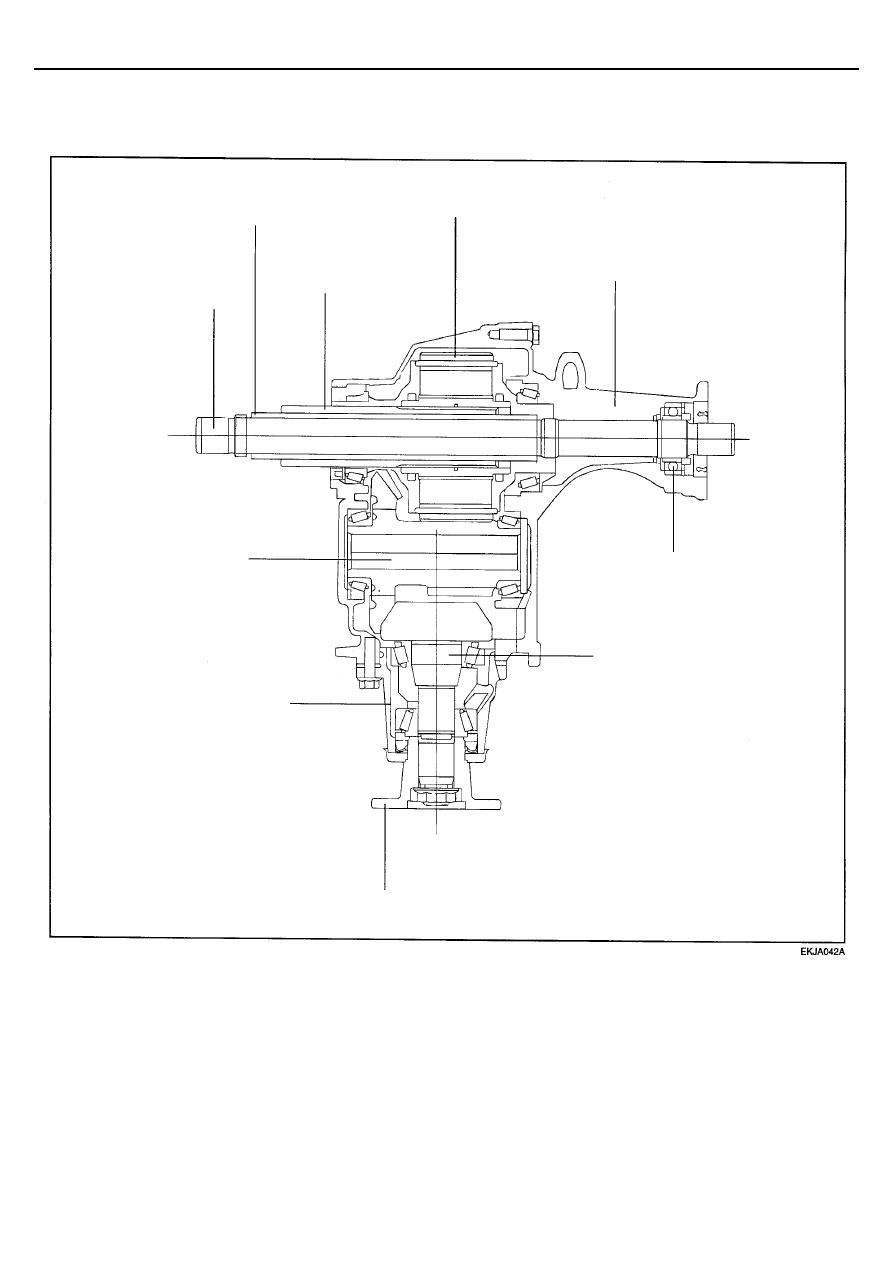

РАЗРЕЗ







1. Внутренний приводной вал
2. Внутренний полый вал
3. Внешний полый вал
4. Вязкостная муфта
5. Крышка раздаточной коробки
6. Шариковый подшипник
7. Вал ведущей шестерни главной передачи
8.

Задний фланец



9.

Крышка

 ведущей шестерни главной передачи

10. Гипоидная шестерня



РАЗДАТОЧНАЯ КОРОБКА В СБОРЕ TR-107

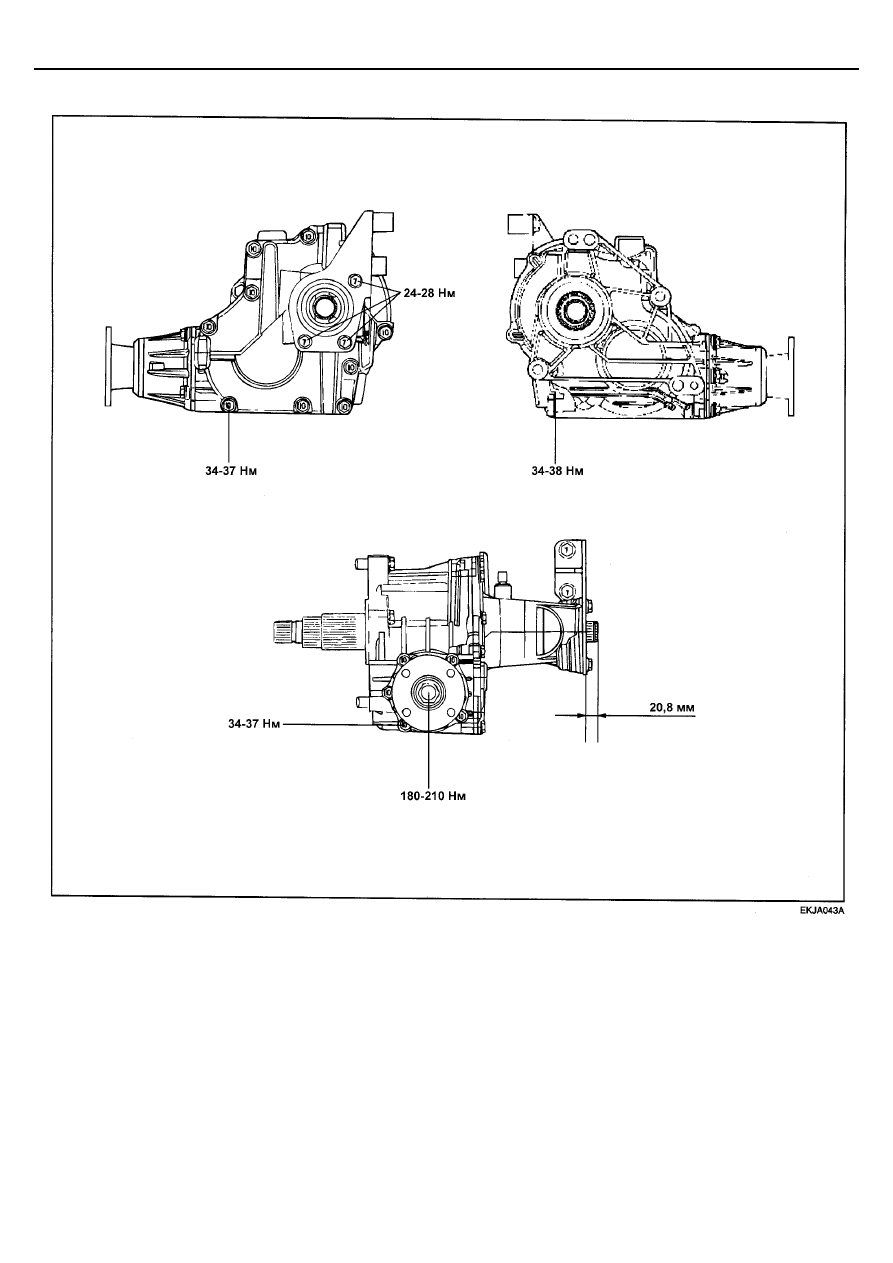

ВНЕШНИЙ ВИД







1. Вид справа
2. Вид слева
3. Вид сзади



TR-108

ТРАНСИМССИЯ (КОРОБКА ПЕРЕДАЧ В СБОРЕ С ГЛАВНОЙ ПЕРЕДАЧЕЙ)







РАЗДАТОЧНАЯ КОРОБКА



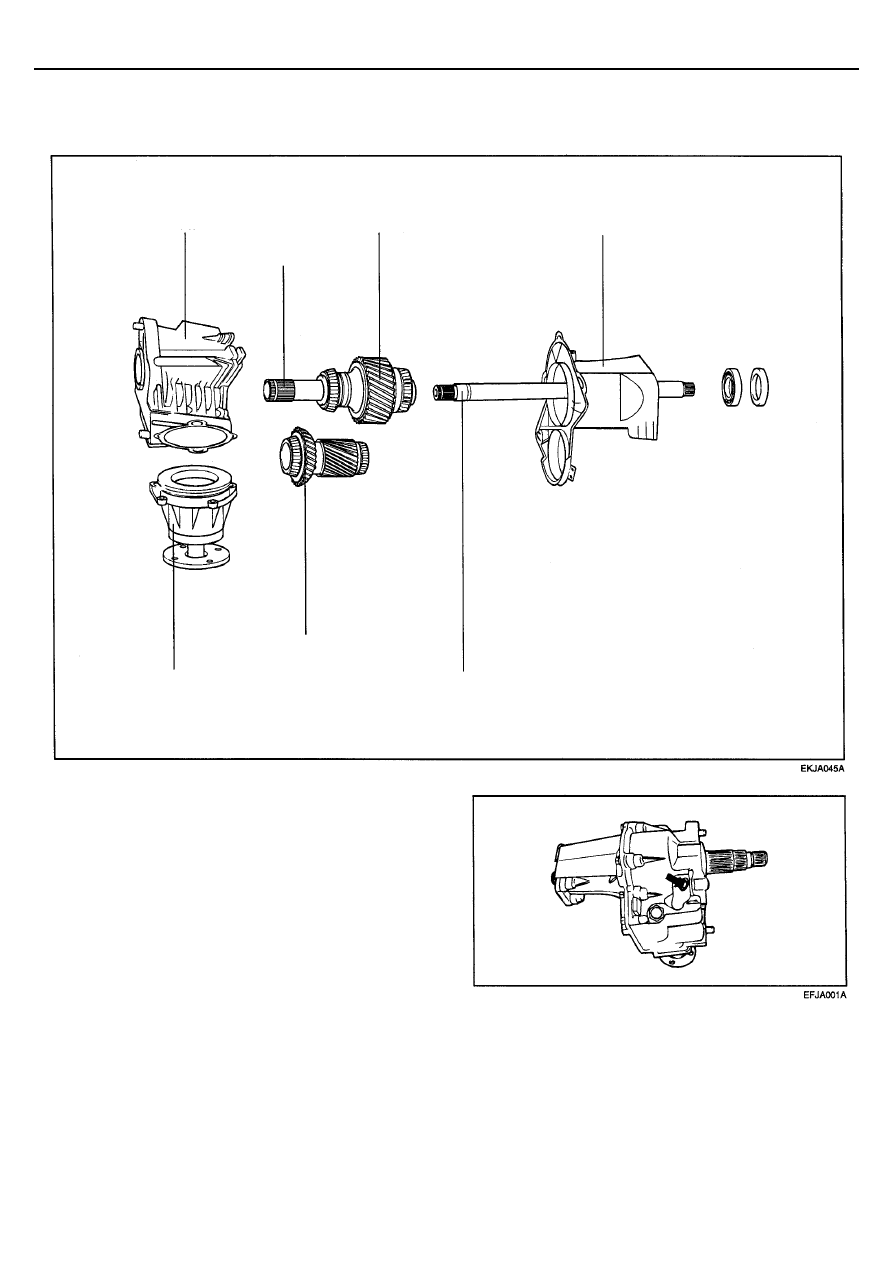

ДЕТАЛИ





СНЯТИЕ


1.  Закрепите двигатель на специальном приспособлении

(траверса 09200-38001) за кронштейны крепления
(если необходимо).


2.  Снимите раздаточную коробку и подрамник.

3.  Поднимите автомобиль и снимите колеса.

4.  Снимите передний глушитель.

5.  Слейте масло из корпуса раздаточной коробки.








6.  Снимите нижнюю крышку двигателя и боковую крышку.

7.  Снимите суппорт тормозов, амортизаторы и ведущие

валы.


8.  Снимите генератор, выпускной коллектор и вал

вентилятора.



1. Картер раздаточной коробки
2. Полый вал
3. Вязкостная муфта
4. Крышка раздаточной коробки
5. Крышка ведущей шестерни главной передачи
6. Гипоидная шестерня
7. Внутренний приводной вал
