МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ TR-101










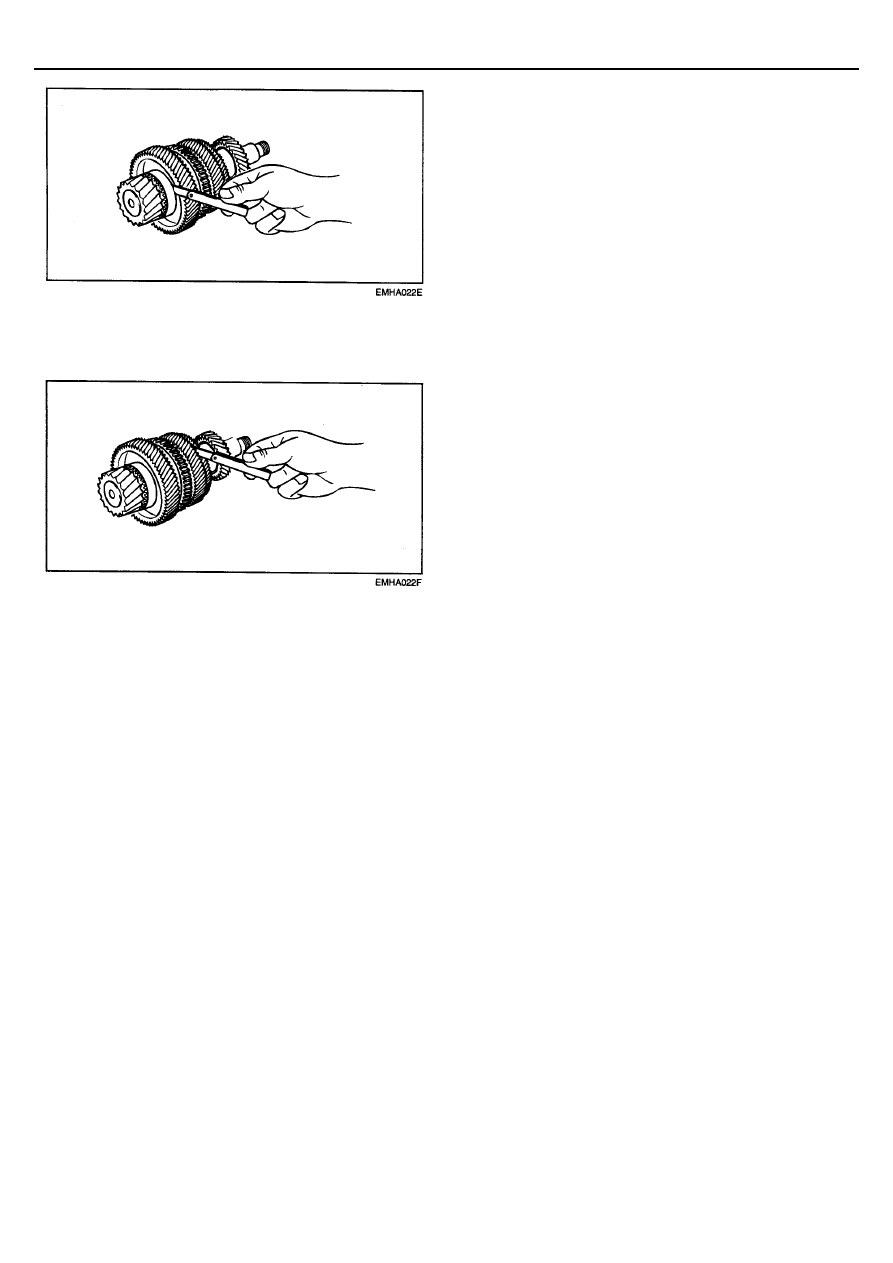

5.  Измерьте зазор между промежуточной шестерней

второй передачи и промежуточной шестерней третьей
передачи.













TR-102

ТРАНСИМССИЯ (КОРОБКА ПЕРЕДАЧ В СБОРЕ С ГЛАВНОЙ ПЕРЕДАЧЕЙ)

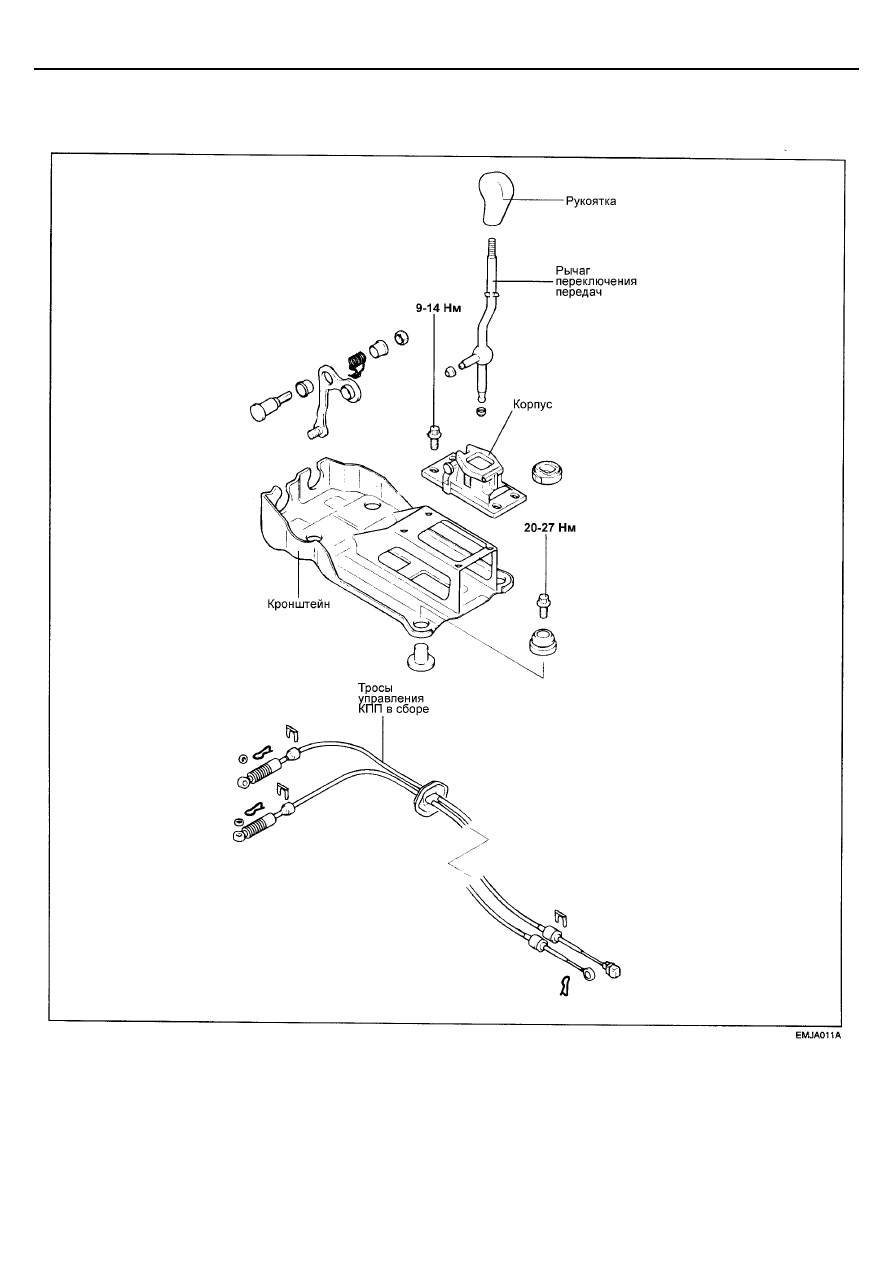

МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ МКПП



ДЕТАЛИ








МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ TR-103







СНЯТИЕ

1.  Снимите напольную консоль в сборе (см.

соответствующий раздел в главе BD – "Кузов").


2.  Снимите шплинты и фиксаторы тросов управления

КПП со стороны рычага переключения передач.


3.  Снимите рычаг переключения передач в сборе.

4.  Отверните болты и снимите промежуточный кронштейн

тросов управления КПП на перегородке моторного
отсека.


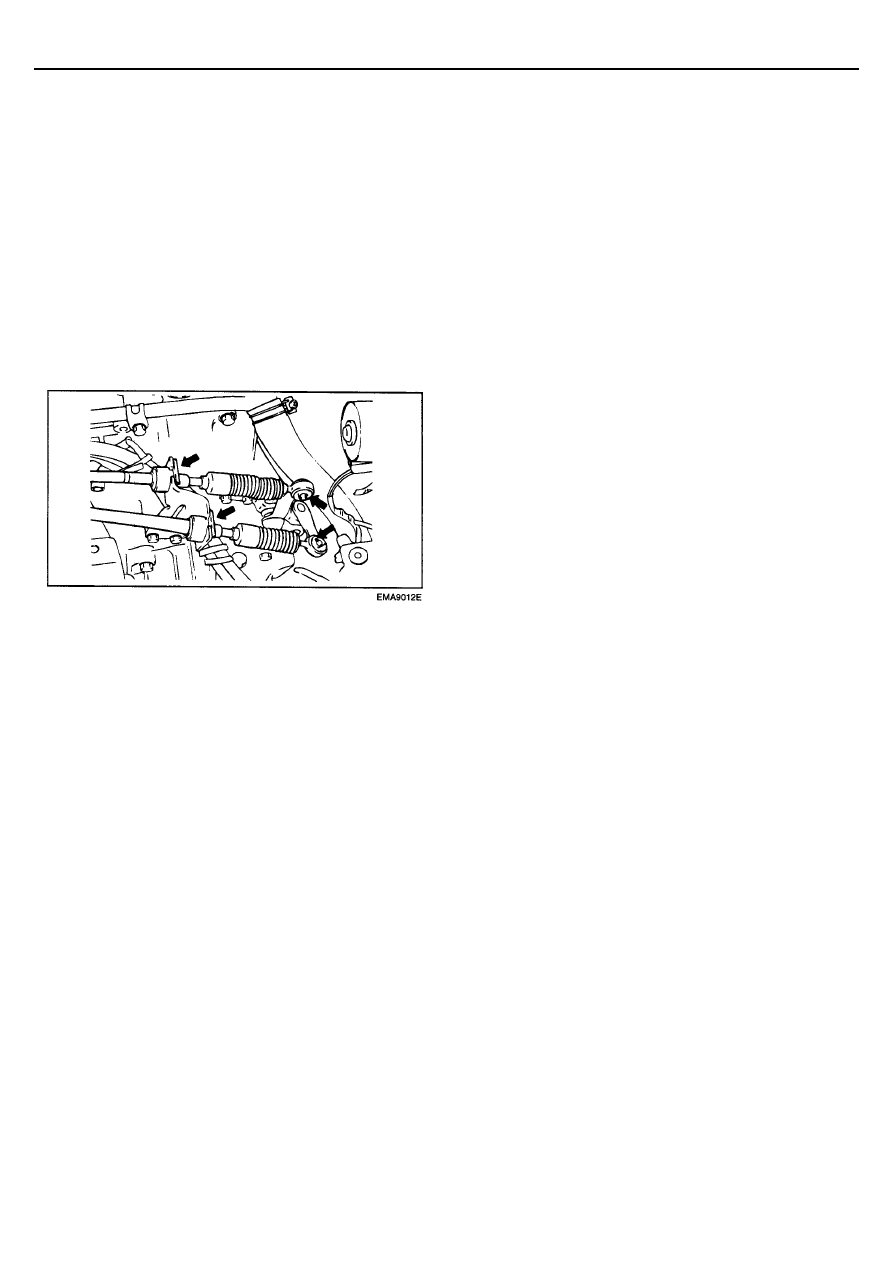

5.  Снимите шплинты и фиксаторы тросов управления

КПП (со стороны коробки передач).


6.  Снимите трос выбора передач и трос переключения

передач.







ПРОВЕРКА

1.  Проверьте работоспособность троса выбора передач и

отсутствие его повреждений.


2.  Проверьте работоспособность троса переключения

передач и отсутствие его повреждений.


3.  Проверьте пыльники тросов управления КПП на

отсутствие повреждений.


4.  Проверьте каждую втулку на отсутствие износа,

истирания, заедания, затрудненного перемещения или
повреждений.


5.  Проверьте пружину на отсутствие износа или

повреждений.



СБОРКА

1.  Установите рычаг переключения передач в сборе.

2.  Установите трос выбора передач и трос переключения

передач.










TR-104

ТРАНСИМССИЯ (КОРОБКА ПЕРЕДАЧ В СБОРЕ С ГЛАВНОЙ ПЕРЕДАЧЕЙ)

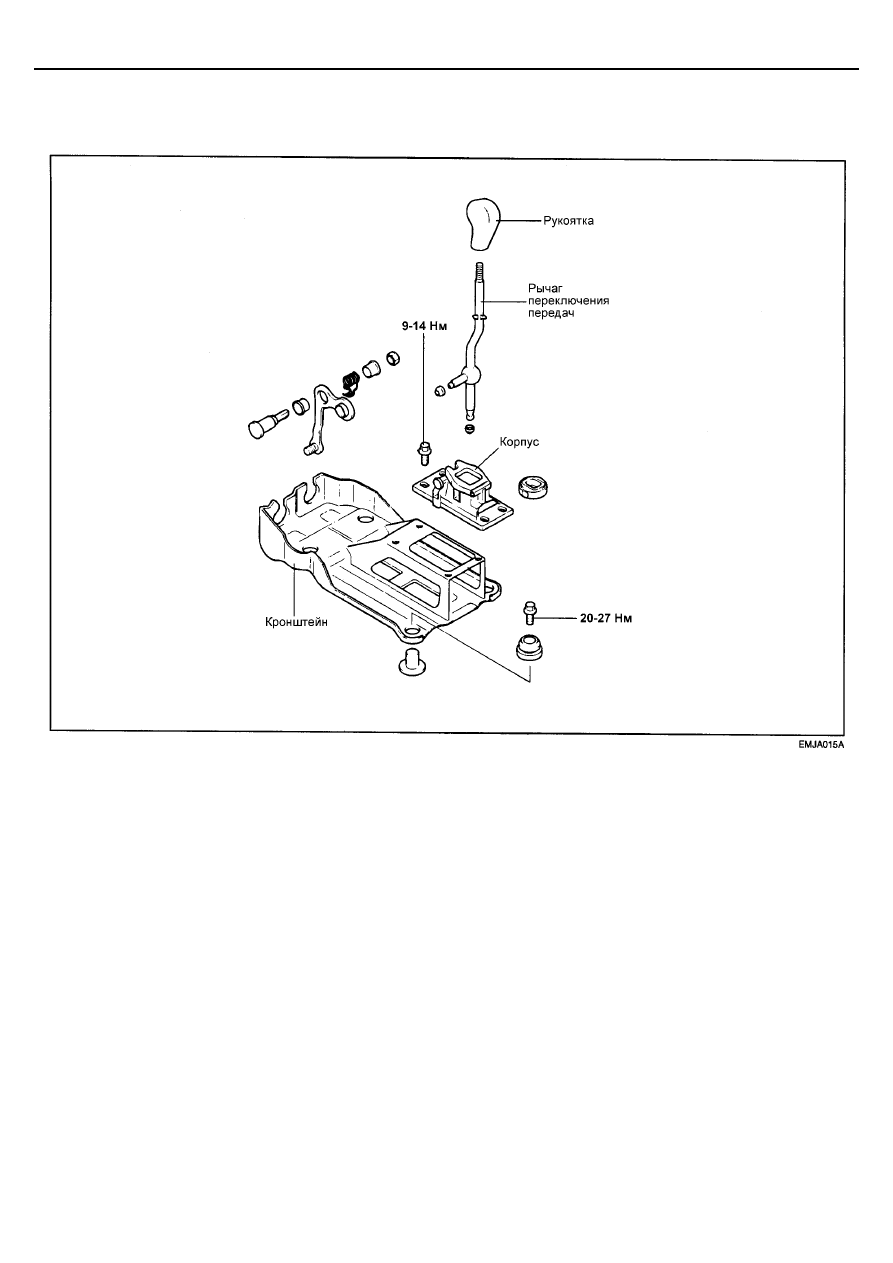

РЫЧАГ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ



ДЕТАЛИ









ПРОВЕРКА

1.  Проверьте втулки на отсутствие износа или

повреждений.


2.  Проверьте возвратную пружину рычага на отсутствие

износа, повреждений или ухудшения технического
состояния.



СБОРКА

1.  Нанесите универсальную консистентную смазку на все

подвижные части и втулки.


2.  Сборка производится в порядке, обратном разборке.
