МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ TR-97

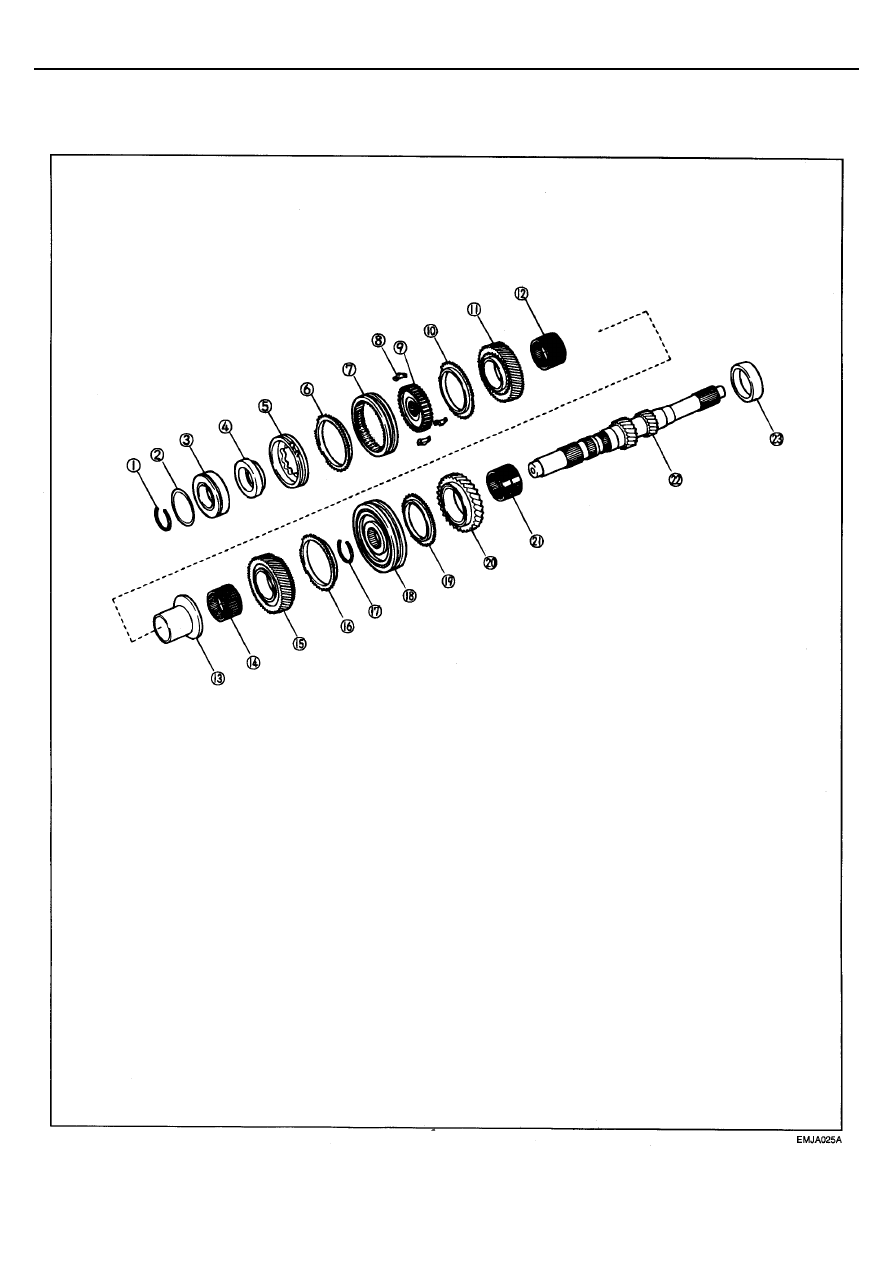

ВХОДНОЙ ВАЛ



ДЕТАЛИ







1.  Стопорное кольцо
2.  Шайба
3.  Подшипник

4.  Промежуточная конусная втулка
5.  Промежуточная внутреннее кольцо

6.  Кольцо синхронизатора
7.  Муфта синхронизатора
8.  Сухарь
9.  Ступица синхронизатора
10.  Кольцо синхронизатора
11.

Промежуточная шестерня пятой передачи



12.  Игольчатый подшипник

13.  Внутреннее кольцо подшипника промежуточной

шестерни пятой передачи

14.  Игольчатый подшипник
15.

  Промежуточная шестерня четвертой передачи



16.  Кольцо синхронизатора
17.  Стопорное кольцо
18.



Муфта синхронизатора

19.



Кольцо синхронизатора

20.

  Промежуточная шестерня третьей передачи



21.  Игольчатый подшипник
22.  Входной вал
23.  Подшипник



TR-98

ТРАНСИМССИЯ (КОРОБКА ПЕРЕДАЧ В СБОРЕ С ГЛАВНОЙ ПЕРЕДАЧЕЙ)







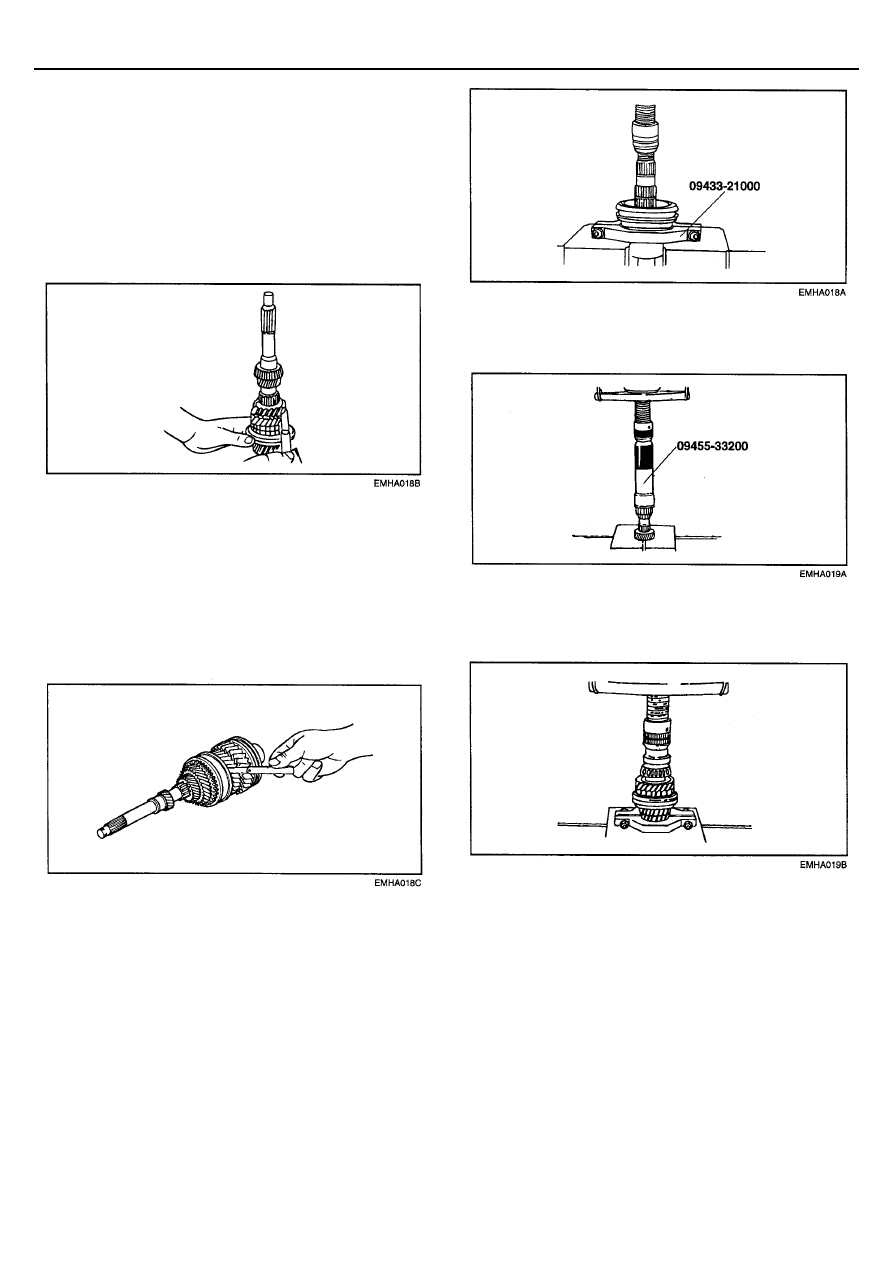

ПРОВЕРКА

1.  Измерьте зазор между промежуточной шестерней

третьей передачи и промежуточной шестерней
четвертой передачи.


2.  Если зазор больше максимально допустимого,

проверьте контактные поверхности промежуточной
шестерни третьей передачи, промежуточной шестерни
четвертой передачи и муфты синхронизатора (3
передачи – 4 передачи). Замените поврежденные
детали.






3.  Измерьте зазор между промежуточной шестерней

четвертой передачи и промежуточной шестерней пятой
передачи.


4.  Если зазор больше максимально допустимого,

проверьте контактные поверхности промежуточной
шестерни четвертой передачи, промежуточной
шестерни пятой передачи, муфты синхронизатора (3
передачи – 4 передачи) и муфты синхронизатора (5
передачи). Замените поврежденные детали.







РАЗБОРКА


1.  Снимите муфту синхронизатора 5 передачи в сборе,

кольцо синхронизатора пятой передачи и
промежуточную шестерню пятой передачи используя
SST.


2.  Снимите муфту синхронизатора (3 передачи – 4

передачи) в сборе, кольцо синхронизатора третьей
передачи и промежуточную шестерню третьей
передачи используя SST.










СБОРКА

1.  Установите новый подшипник используя the SST.





2.  Установите кольцо синхронизатора пятой передачи,

промежуточную шестерню пятой передачи и новый
подшипник используя the SST.









МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ TR-99

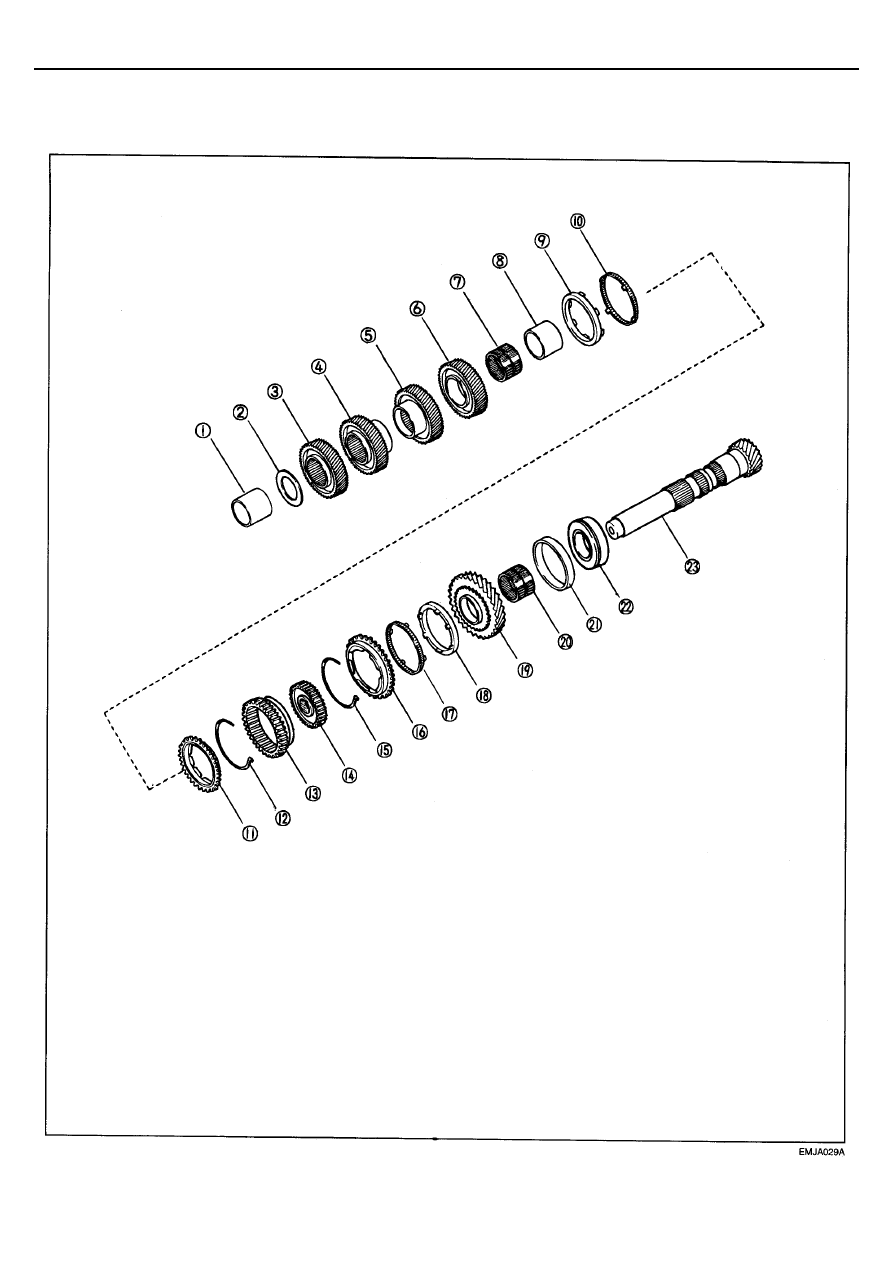

ВЫХОДНОЙ ВАЛ



ДЕТАЛИ







1.

Распорная втулка



2.  Стопорное кольцо
3.

  Промежуточная

шестерня пятой

передачи

4.

  Промежуточная

шестерня четвертой

передачи

5.

  Промежуточная

шестерня третьей

передачи

6.

  Промежуточная

шестерня второй

передачи

7.  Игольчатый подшипник
8.

Распорная втулка



9.  Внутреннее кольцо

синхронизатора

10.  Внешнее

кольцо

синхронизатора



11.  Кольцо синхронизатора
12.  Пружина синхронизатора
13.  Промежуточная

шестерня

14.

Муфта синхронизатора



15.  Пружина синхронизатора
16.  Кольцо синхронизатора

17.  Внешнее кольцо синхронизатора
18.  Внутреннее кольцо

синхронизатора

19.

Промежуточная

 шестерня

первой передачи

20.  Игольчатый подшипник
21.Внешнее кольцо подшипника
22.

Конический

 подшипник

23.  Выходной вал



TR-100

ТРАНСИМССИЯ (КОРОБКА ПЕРЕДАЧ В СБОРЕ С ГЛАВНОЙ ПЕРЕДАЧЕЙ)







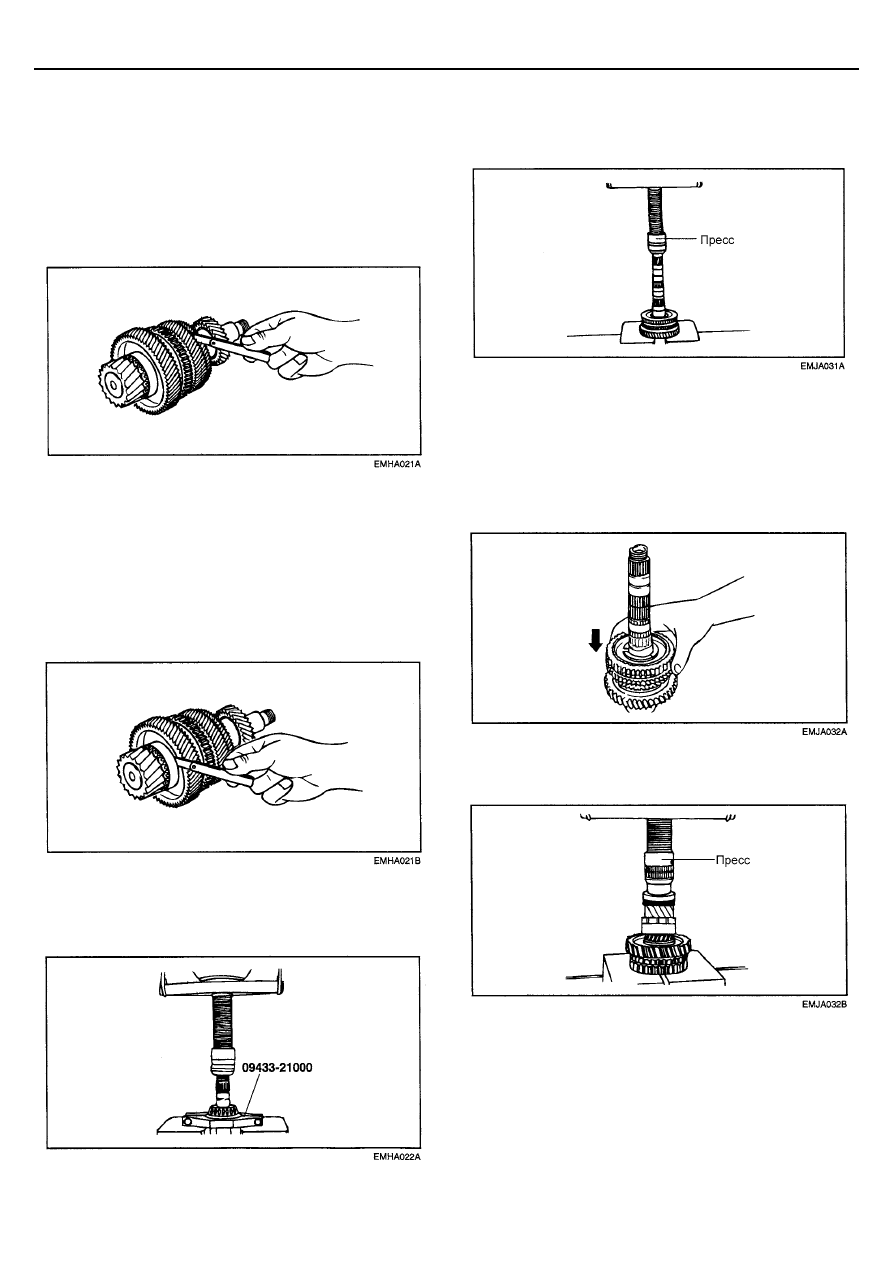

ПРОВЕРКА

1.  Измерьте зазор между выходным валом и

подшипником.


2.  Если зазор больше максимально допустимого,

проверьте контактные поверхности промежуточной
шестерни третьей передачи, промежуточной шестерни
первой передачи выходного вала и муфты
синхронизатора (1 передачи – 2 передачи) в сборе.
Замените поврежденные детали.






3.  Измерьте зазор промежуточной шестерней второй

передачи и промежуточной шестерней третьей
передачи.


4.  Если зазор больше максимально допустимого,

проверьте контактные поверхности промежуточной
шестерни второй передачи, промежуточной шестерни
третьей передачи и муфты синхронизатора (1
передачи – 2 передачи) в сборе. Замените
поврежденные детали.







РАЗБОРКА

1.  Снимите подшипник и промежуточную шестерню пятой

передачи, используя SST.







 2. Снимите муфту синхронизатора (1 передачи – 2

передачи) в сборе, кольцо синхронизатора первой
передачи и промежуточную шестерню первой
передачи, используя пресс.







СБОРКА

1.  Соберите промежуточную шестерню первой передачи,

кольцо синхронизатора первой передачи и муфту
синхронизатора (1 передачи – 2 передачи) в сборе, как
показано на рисунке.


2.???





3.  Запрессуйте муфту синхронизатора (1 передачи – 2

передачи) в сборе.






4.  Измерьте зазор между промежуточной шестерней

первой передачи и шестерней привода
дифференциала.
