РАЗДАТОЧНАЯ КОРОБКА В СБОРЕ TR-109







9.  Снимите рулевую колонку, закрепленную на

подрамнике.


10.  Снимите болты крепления подрамника и снимите

подрамник в сборе.


11.???.

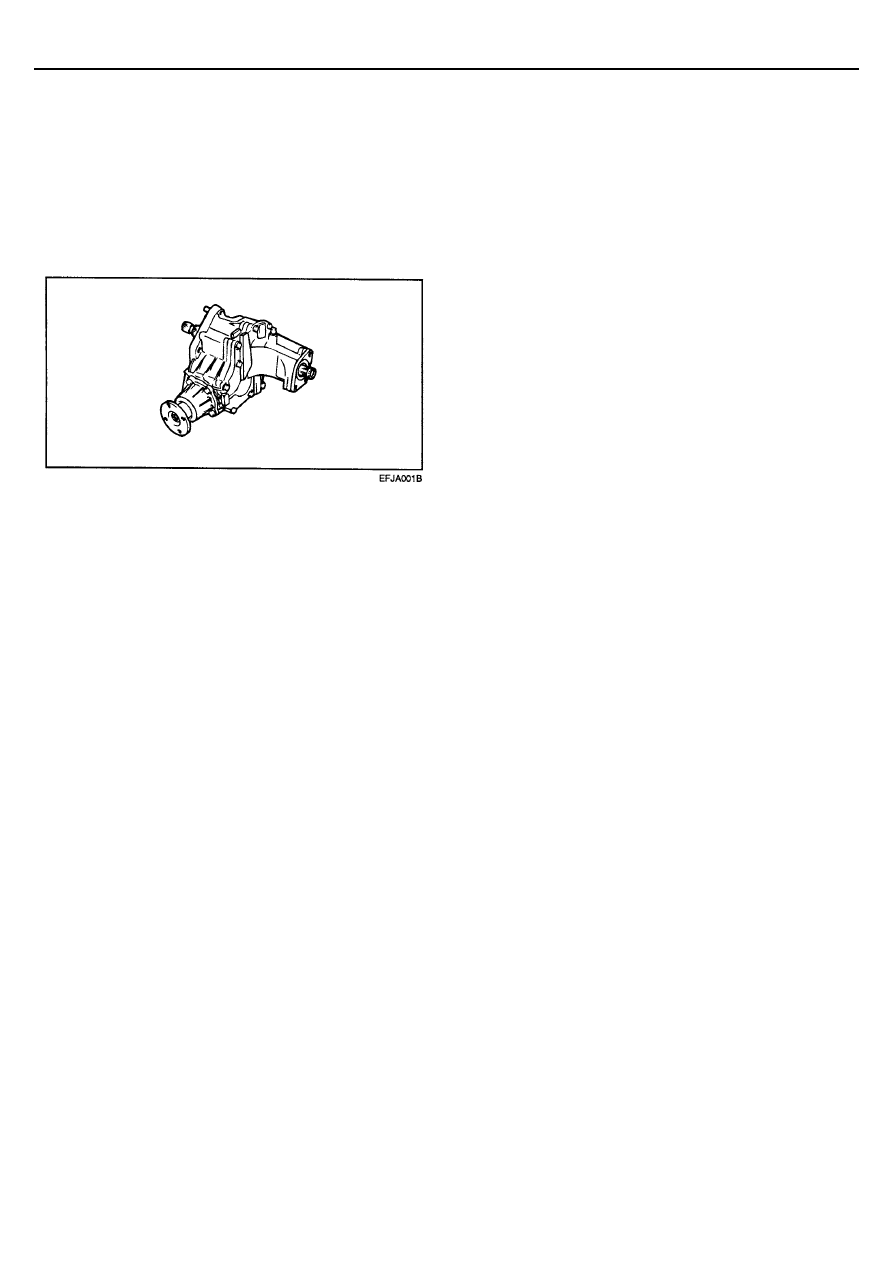

12.  Снимите болты крепления раздаточной коробки.

13.  Снимите раздаточную коробку в сборе.










TR-110

ТРАНСИМССИЯ (КОРОБКА ПЕРЕДАЧ В СБОРЕ С ГЛАВНОЙ ПЕРЕДАЧЕЙ)







РАЗДАТОЧНАЯ КОРОБКА



ДЕТАЛИ







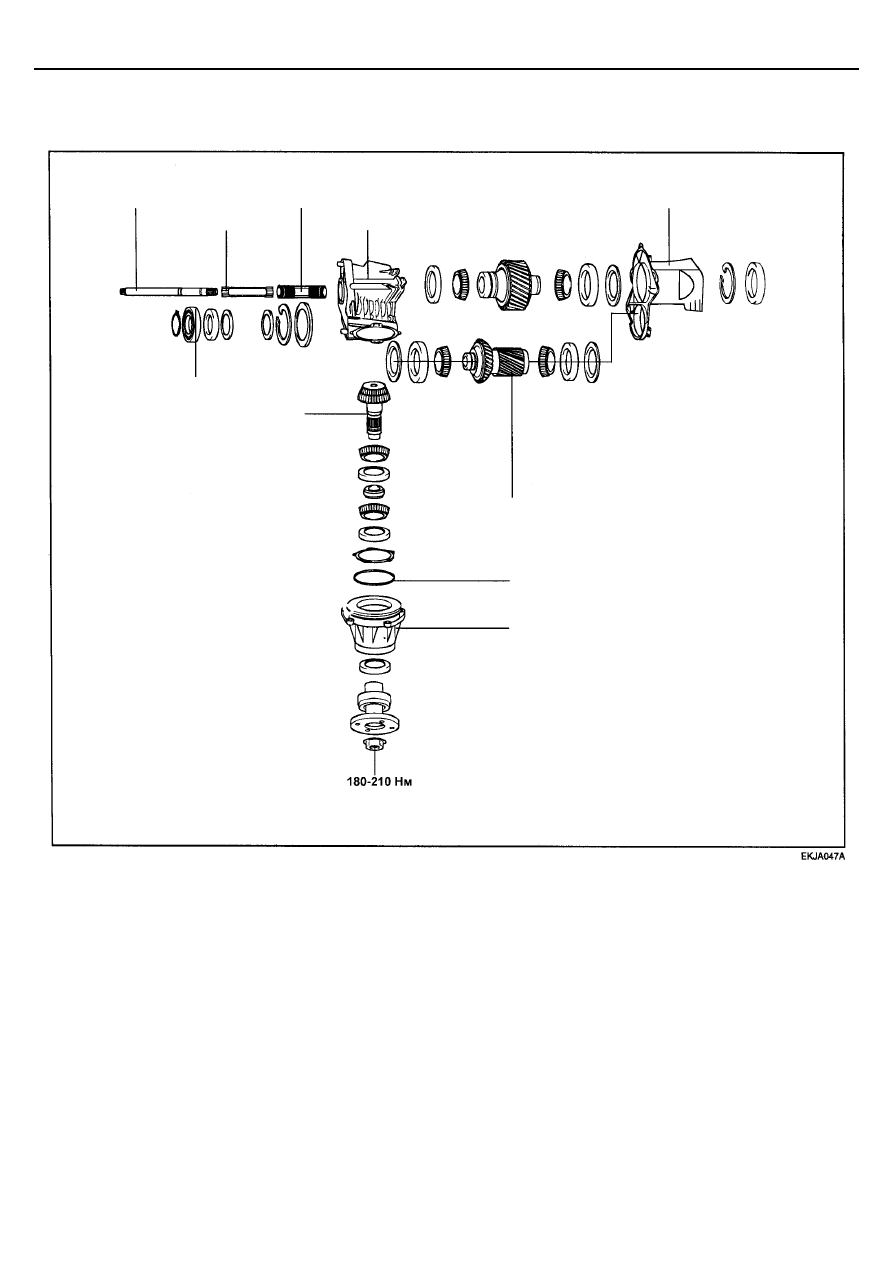

1. Внутренний приводной вал
2. Внутренний полый вал
3. Внешний полый вал
4. Картер раздаточной коробки
5. Крышка раздаточной коробки
6. Шариковый подшипник
7. Вал ведущей шестерни главной передачи
8. Гипоидная шестерня
9. Кольцевая прокладка
10. Крышка ведущей шестерни главной передачи

РАЗДАТОЧНАЯ КОРОБКА В СБОРЕ TR-111







ВЯЗКОСТНАЯ МУФТА



ВЯЗКОСТНАЯ МУФТА



ДЕТАЛИ




ПРИМЕЧАНИЕ
Вязкостная муфта не подлежит ремонту.


СБОРКА


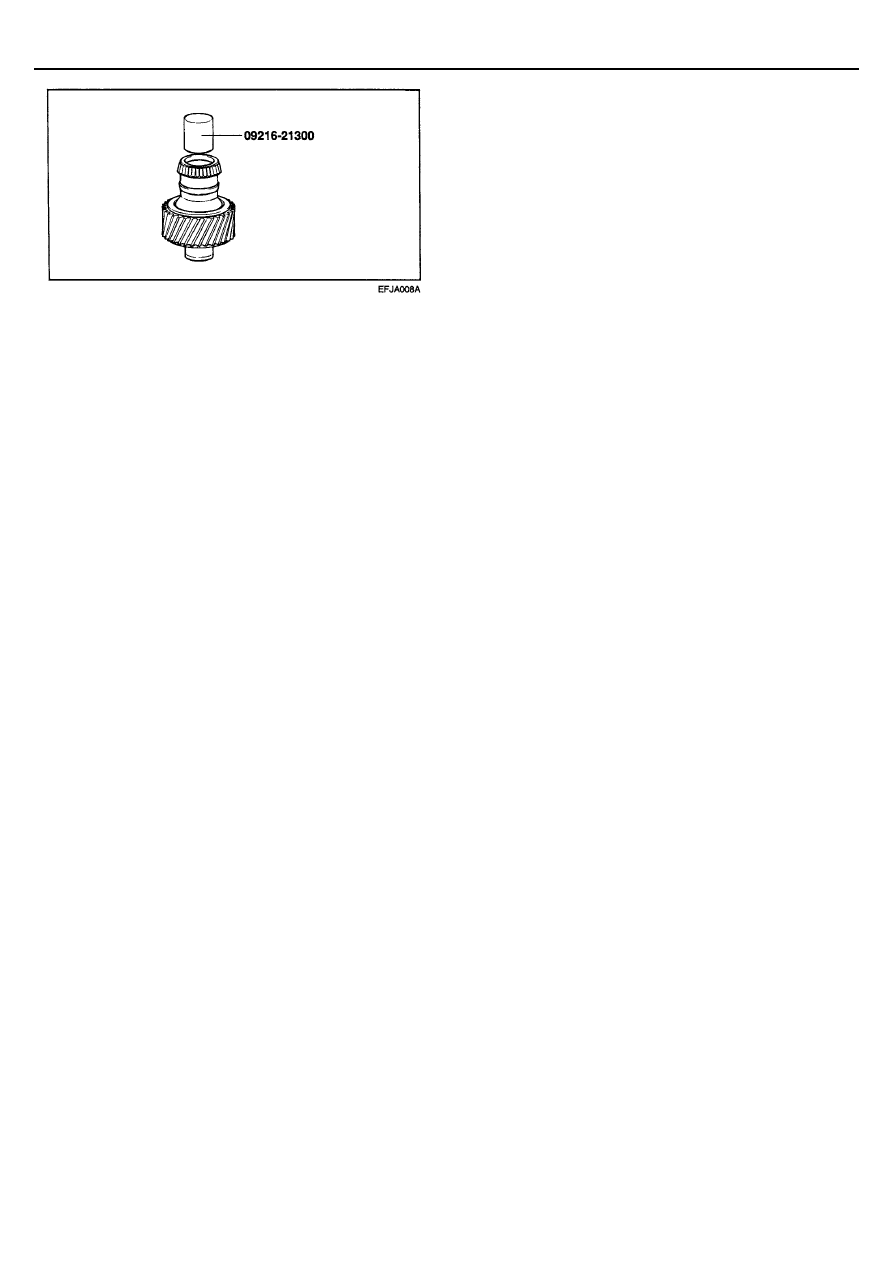

1.  Установка конических роликовых подшипников

производится при помощи специального инструмента.








2.  Установка конического роликового подшипника

(больший размер) с противоположного края
производится при помощи специального инструмента.



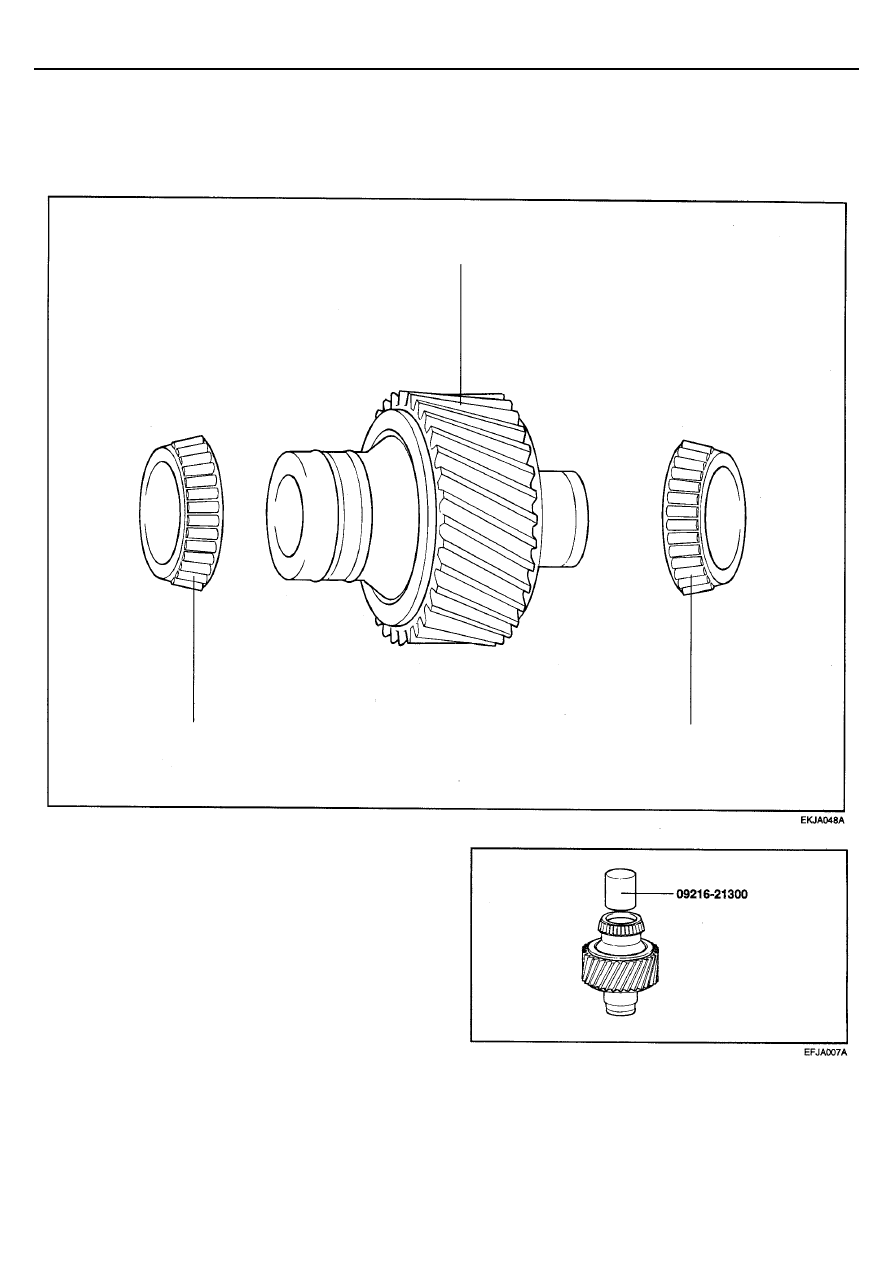

1. Вязкостная муфта
2. Конический роликовый подшипник



TR-112
