Hyundai Santa Fe (2001-2006 год). Руководство - часть 200

РАЗДАТОЧНАЯ КОРОБКА В СБОРЕ TR-117

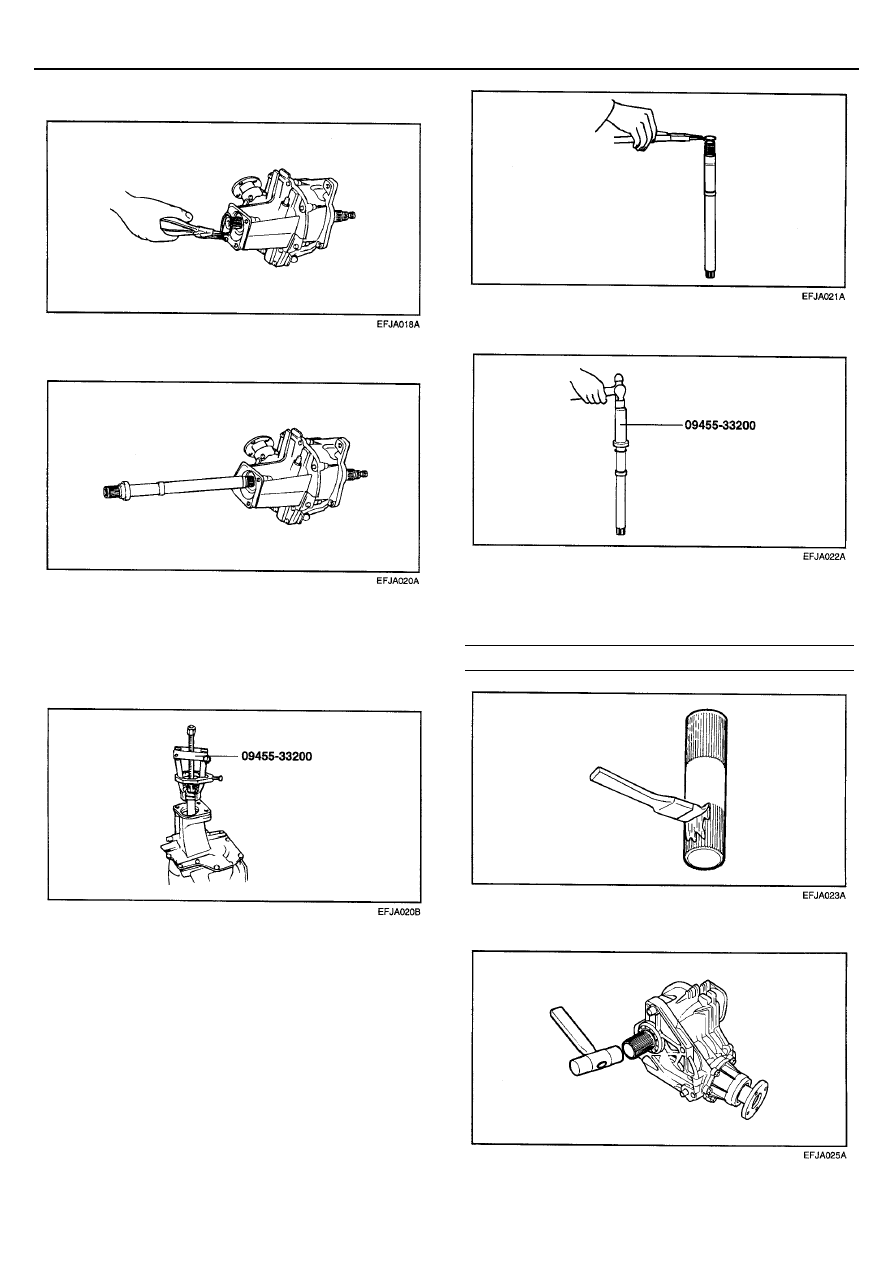

2.  Снимите стопорное кольцо.





3.  Снимите внутренний приводной вал.






СНЯТИЕ ПОДШИПНИКА ВНУТРЕННЕГО
ПРИВОДНОГО ВАЛА


1.  Снимите подшипник внутреннего приводного вала при

помощи специального инструмента.







УСТАНОВКА ПОДШИПНИКА И СТОПОРНОГО
КОЛЬЦА


1.  Установите стопорное кольцо на внутренний

приводной вал.






2.  Установите шариковый подшипник и hoop кольцо.






СБОРКА ПОЛЫХ ВАЛОВ


1.  Нанесите смазку на spline поверхность.

СМАЗКА: CLUBER MICROLUBE GNY202 или равнозначная






2.  Установите внешний полый вал.
