CH-16

СЦЕПЛЕНИЕ







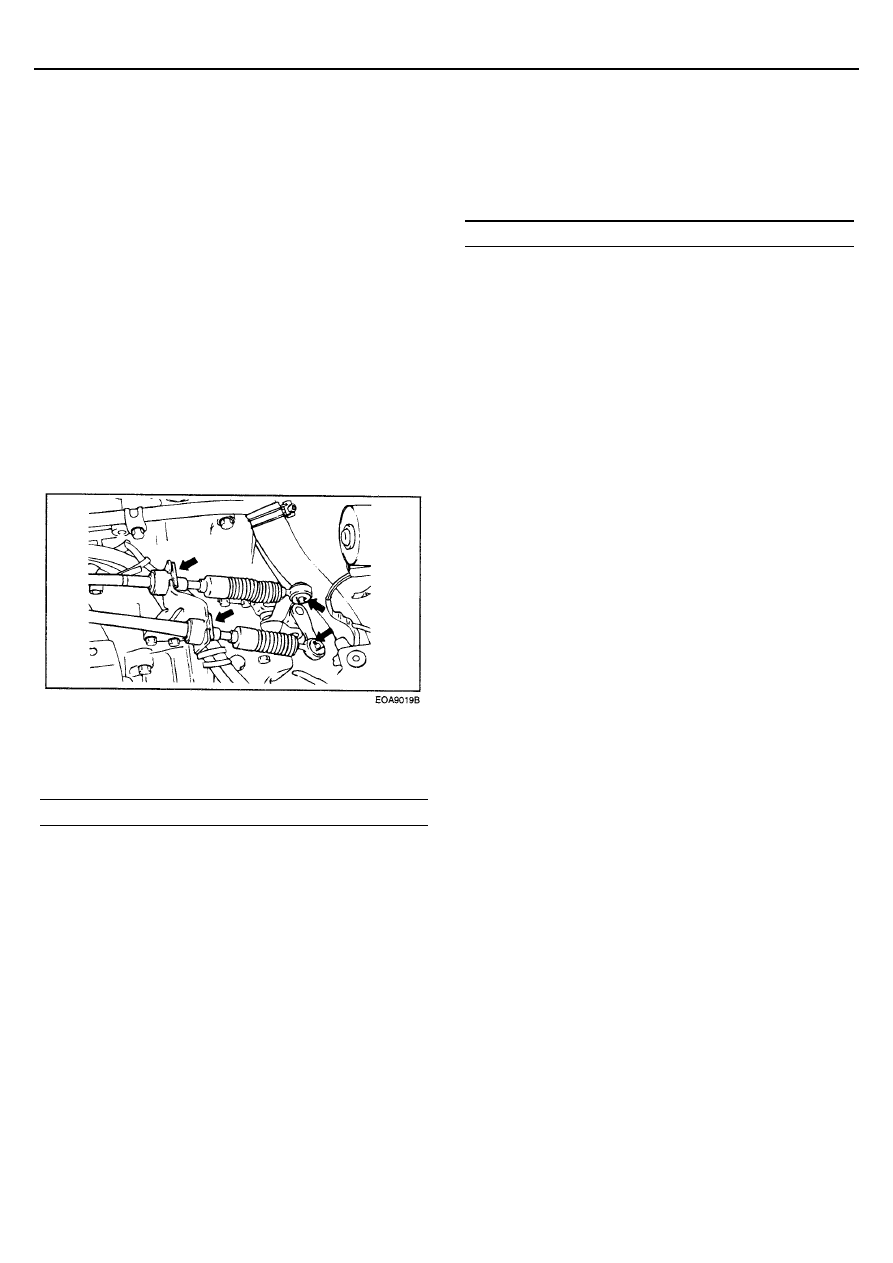

ПРОВЕРКА


1.   Проверьте внутреннюю поверхность корпуса главного

цилиндра на отсутствие ржавчины, коррозии (питтинга)
или задиров.


2.   Проверьте крышку поршня на отсутствие износа или

деформации.


3.   Проверьте поршень на отсутствие ржавчины, коррозии

(питтинга) или задиров.


4.   Проверьте трубки гидропривода сцепления на

отсутствие засорения.


5.   Измерьте внутренний диаметр главного цилиндра с

помощью нутромера и измерьте наружный диаметр
поршня с помощью микрометра.


ПРИМЕЧАНИЕ
Измеряйте внутренний диаметр главного цилиндра в
трех точках по длине (у ближнего края, в середине и у
дальнего края корпуса) и в двух взаимно
перпендикулярных направлениях.





6.   Если зазор между поршнем и корпусом главного

цилиндра гидропривода сцепления превышает
предельно допустимое значение, то замените главный
цилиндр и/или поршень в сборе.


Предельно допустимое значение : 0,15 мм





СБОРКА


1.   Нанесите указанную жидкость на внутреннюю

поверхность корпуса главного цилиндра гидропривода
сцепления и на наружную поверхность поршня в сборе.


2.   Установите поршень в сборе.

Рабочая жидкость : тормозная жидкость DOT-3





СЦЕПЛЕНИЕ

CH-17

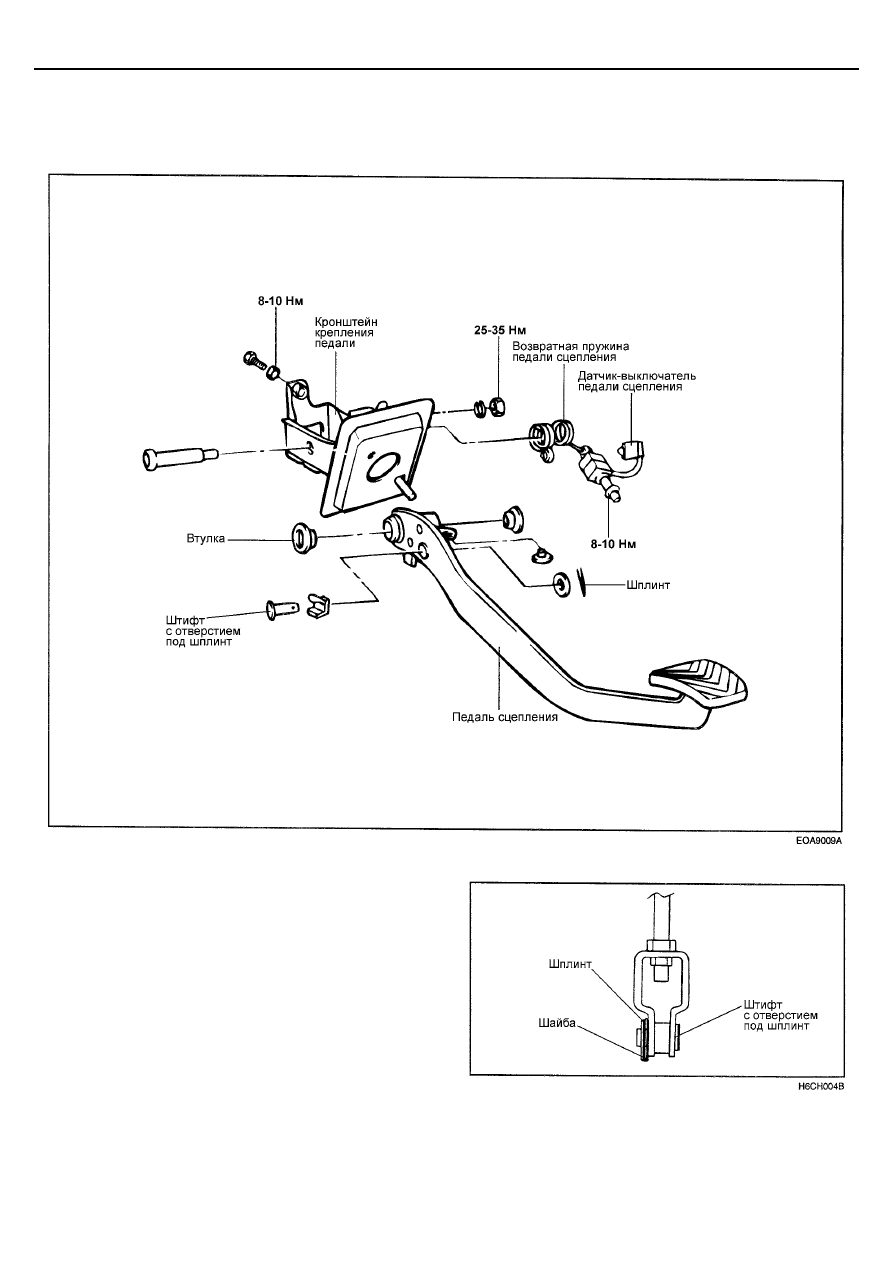

ПЕДАЛЬ СЦЕПЛЕНИЯ



ДЕТАЛИ












РАЗБОРКА


1.   Снимите шплинт, шайбу и штифт (с отверстием под

шплинт).


2.   Отверните болт крепления педали сцепления.












CH-18

СЦЕПЛЕНИЕ







ПРОВЕРКА


1.   Проверьте втулки и ось педали сцепления на

отсутствие износа.


2.   Проверьте педаль сцепления на отсутствие

деформации (изгиб и скручивание).


3.   Проверьте возвратную пружину на отсутствие

повреждений и деформации.


4.   Проверьте накладку педали сцепления на отсутствие

повреждений и износа.



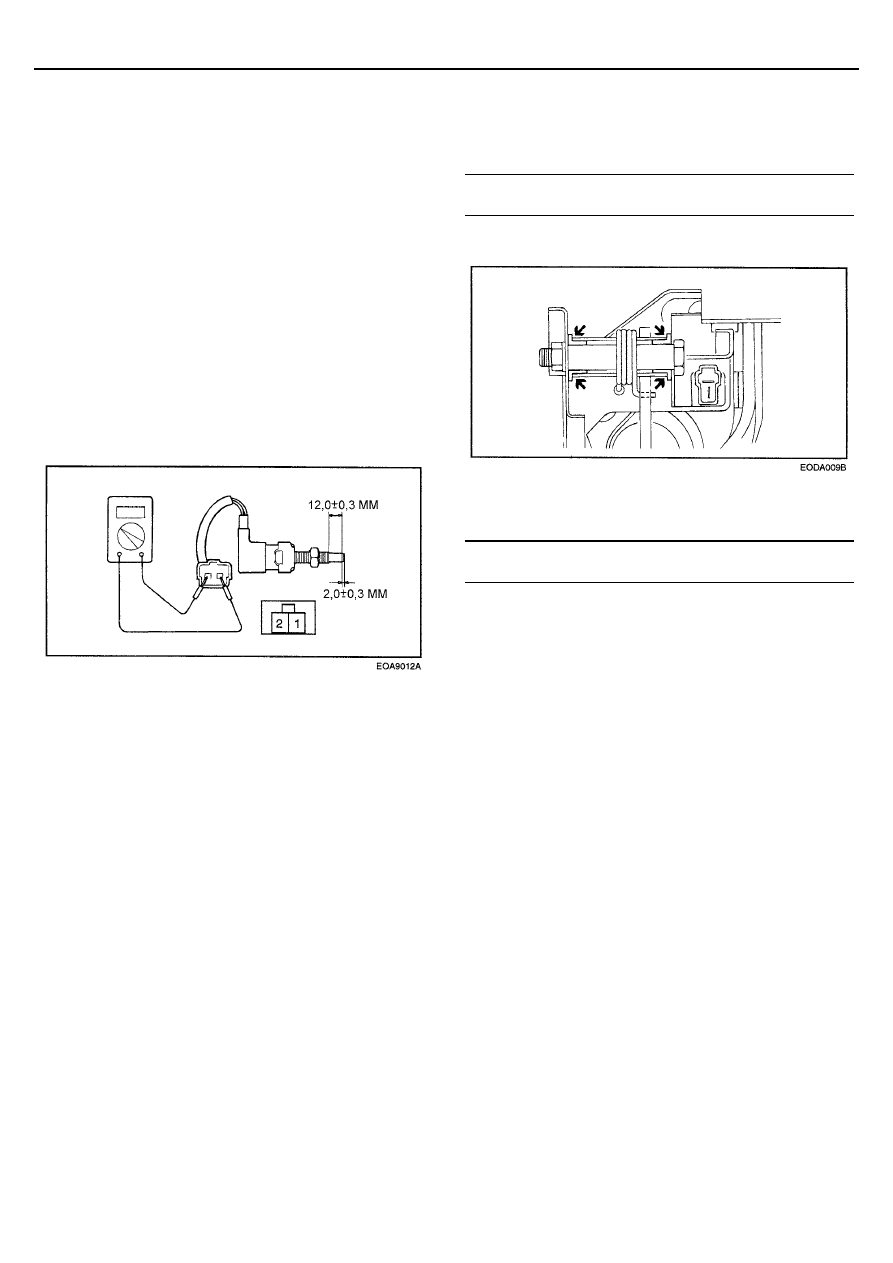

ПРОВЕРКА ДАТЧИКА-ВЫКЛЮЧАТЕЛЯ
ПЕДАЛИ СЦЕПЛЕНИЯ (СИСТЕМА
БЛОКИРОВКИ ЗАМКА ЗАЖИГАНИЯ)


Снимите датчик-выключатель педали сцепления и
проверьте состояние цепи между его выводами. Если
состояние цепи не соответствует указанному в таблице, то
замените датчик-выключатель.









СБОРКА


1.  Нанесите указанную смазку на втулки педали

сцепления и педаль сцепления.


Смазка: Смазка для колесных подшипников
SAE J310a, NLGI №2

2.   Установите болт крепления педали сцепления.





3.  Нанесите указанную смазку на штифт (с отверстием

под шплинт) и шайбу в соединении педали сцепления.


Смазка: Смазка для колесных подшипников
SAE J310a, NLGI №2


4.   Подсоедините вилку толкателя поршня главного

цилиндра гидропривода сцепления к педали
сцепления.


5.   Отрегулируйте люфт в соединении штифта педали

сцепления.






СЦЕПЛЕНИЕ

CH-19

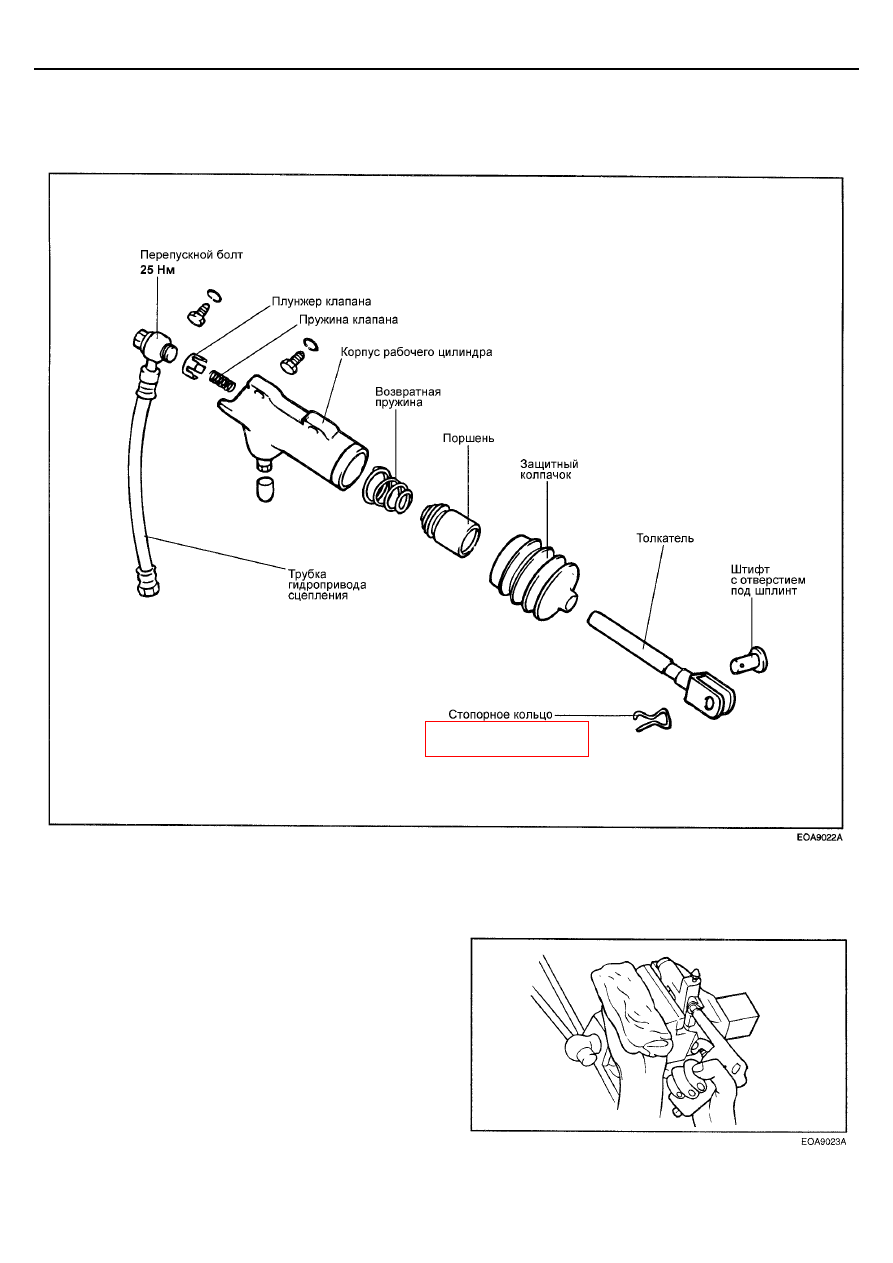

РАБОЧИЙ ЦИЛИНДР ГИДРОПРИВОДА СЦЕПЛЕНИЯ



ДЕТАЛИ












СНЯТИЕ


1.   Снимите шланг гидропривода сцепления, плунжер

клапана, пружину, толкатель и защитный колпачок.


2.   Удалите все загрязнения из отверстия под поршень в

рабочем цилиндре.


3.  Извлеките поршень из рабочего цилиндра с помощью

сжатого воздуха.


ВНИМАНИЕ
1.   Обмотайте рабочий цилиндр ветошью, чтобы не

допустить вылет поршня при снятии и
предотвратить травмирование.






2.   Постепенно подавайте сжатый воздух, чтобы не

допустить разбрызгивания рабочей жидкости и
попадания ее в глаза или на кожу.










Прим.: это Шплинт
