CH-12

СЦЕПЛЕНИЕ







ГЛАВНЫЙ ЦИЛИНДР ГИДРОПРИВОДА СЦЕПЛЕНИЯ



ДЕТАЛИ












СНЯТИЕ


1.  Слейте рабочую жидкость сцепления через пробку для

прокачки.


2.  Снимите шплинт, штифт (с отверстием под шплинт) и

шайбу.


3.   Отсоедините трубку гидропривода сцепления (со

стороны главного рабочего цилиндра).


4.  Снимите болт крепления главного рабочего цилиндра.







 5. Снимите фиксаторы трубки гидропривода сцепления.


6.  Удерживая гайку трубки гидропривода сцепления,

отверните накидную гайку крепления трубки.






7.  Снимите фиксатор с шланга гидропривода сцепления,

затем отсоедините шланг от кронштейна.

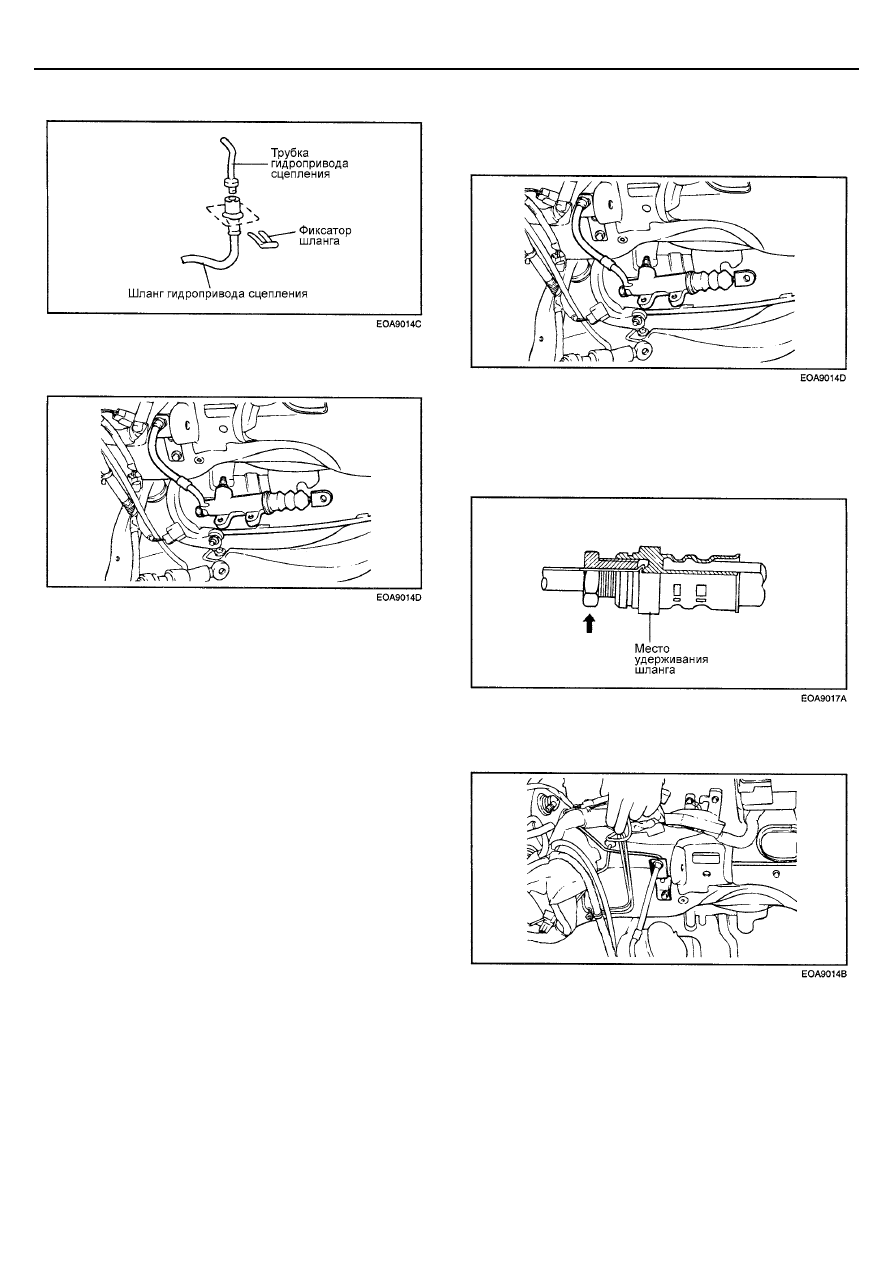

СЦЕПЛЕНИЕ

CH-13







8.  Снимите трубку гидропривода сцепления.





9.  Отсоедините трубку гидропривода сцепления (со

стороны рабочего цилиндра гидропривода сцепления).







ПРОВЕРКА


Проверьте шланг или трубку гидропривода сцепления на
отсутствие трещин, повреждения и засорения.




СБОРКА


1.  Подсоедините трубку гидропривода сцепления (со

стороны рабочего цилиндра гидропривода сцепления).






2.  Временно затяните накидную гайку крепления от руки,

затем затяните накидную гайку номинальным
моментом. При затяжке накидной гайки будьте
осторожны, не допускайте перекручивания шланга
гидропривода сцепления.






3.  Установите трубку гидропривода сцепления и

фиксаторы.

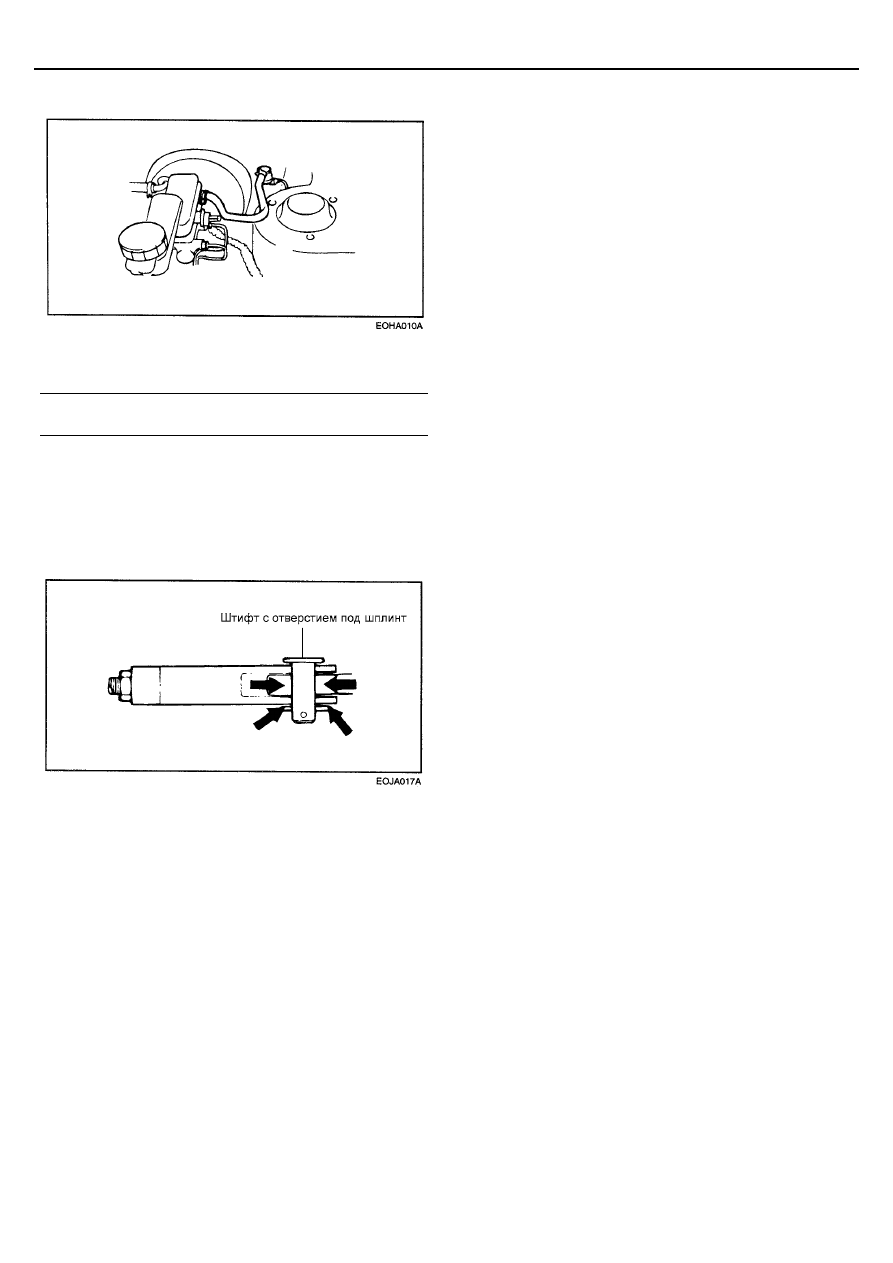

CH-14

СЦЕПЛЕНИЕ







4.   Установите главный цилиндр гидропривода сцепления.





5.  Нанесите рекомендуемую смазку на штифт (с

отверстием под шплинт) и шайбу.


Смазка: Смазка для колесных подшипников
SAE J310a, NLGI №2


6.   Закрепите вилку толкателя поршня главного цилиндра

гидропривода сцепления на педали сцепления.


7.  Заполните бачок гидропривода сцепления

рекомендованной рабочей жидкостью.


8.  Прокачайте (удалите воздух) гидропривод сцепления.

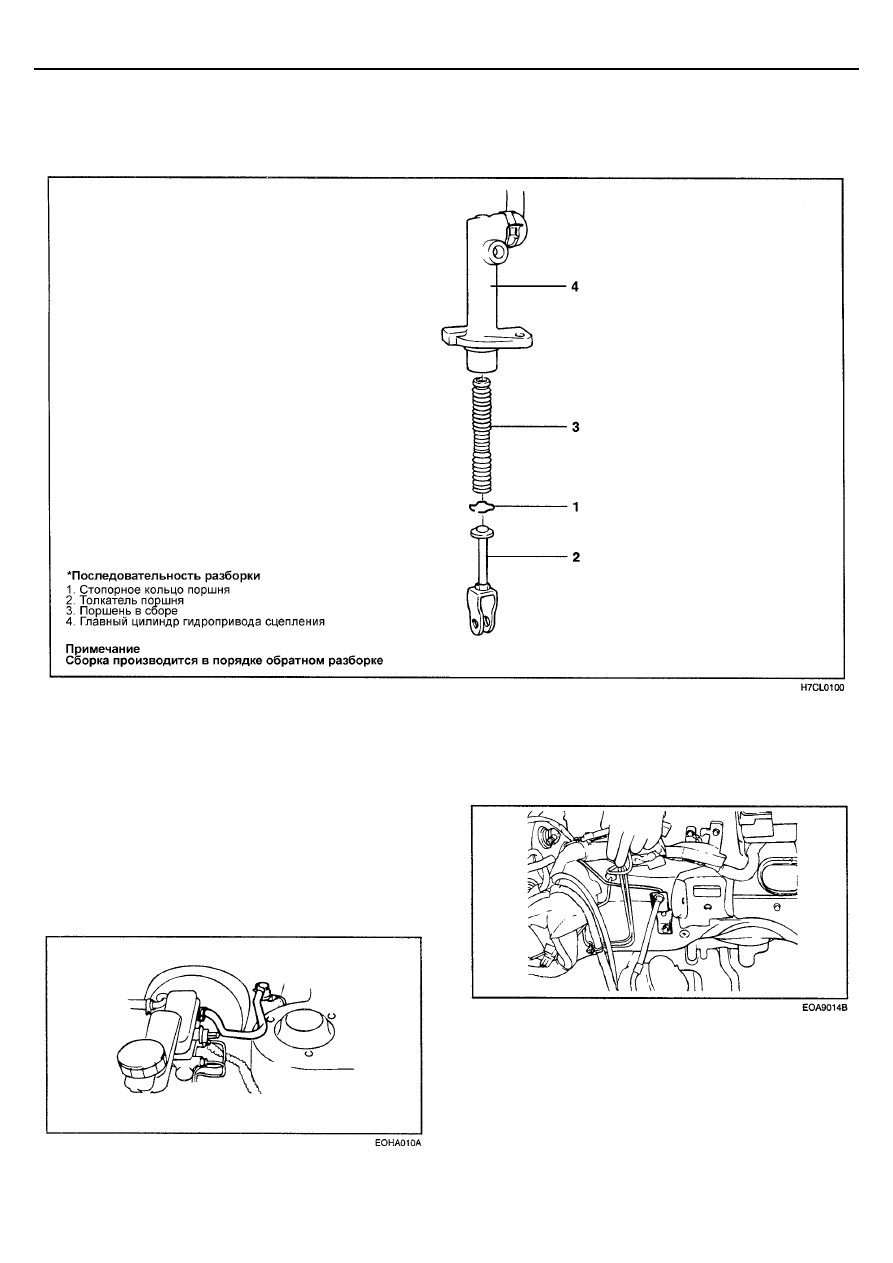

СЦЕПЛЕНИЕ

CH-15

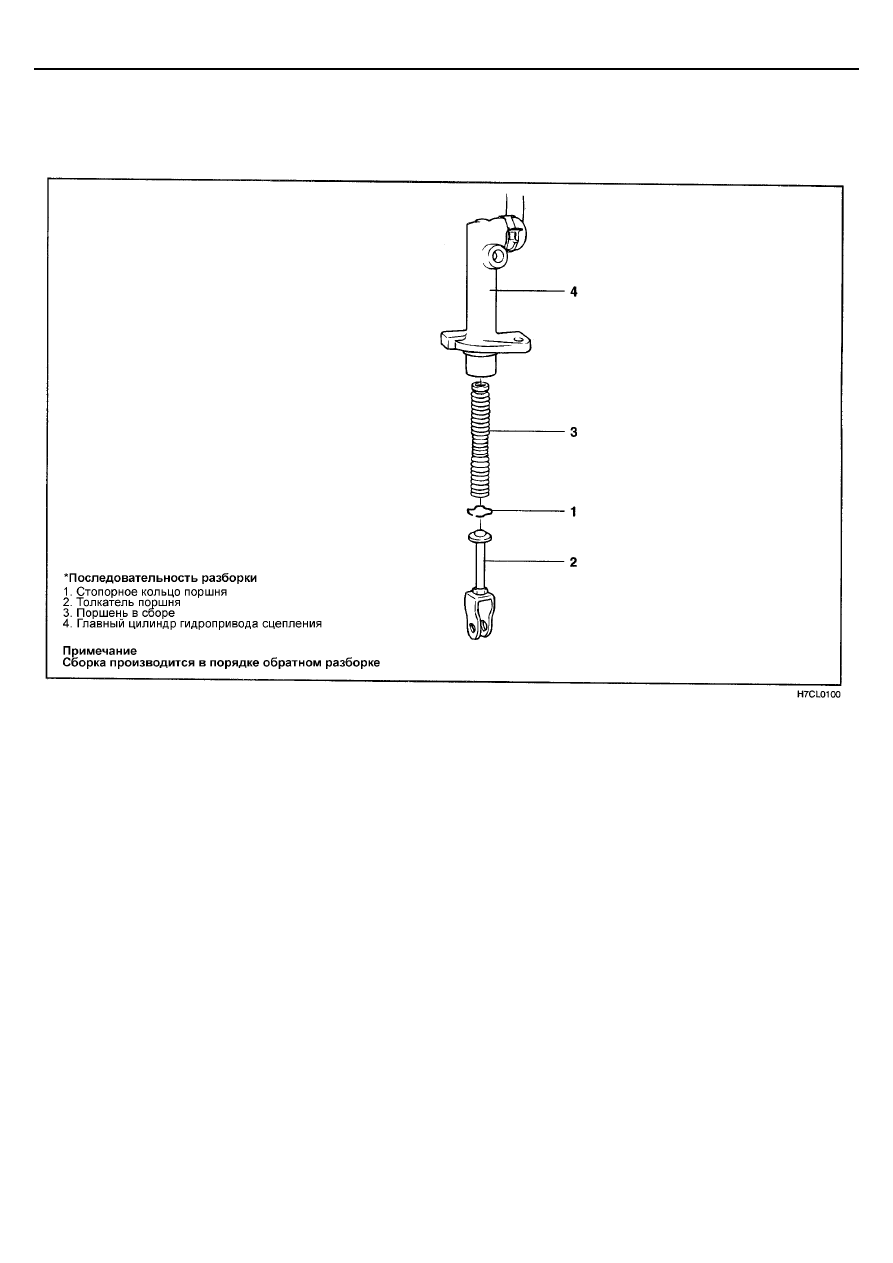

ГЛАВНЫЙ ЦИЛИНДР ГИДРОПРИВОДА СЦЕПЛЕНИЯ



ДЕТАЛИ












РАЗБОРКА


1.   Снимите стопорное кольцо поршня.

2.   Вытяните толкатель поршня и поршень в сборе.

3.   Снимите крышку бачка, хомут крепления бачка и бачок

гидропривода сцепления.


ПРИМЕЧАНИЕ
1.  Будьте осторожны, не повредите поршень в сборе

и корпус главного цилиндра.

2.  Запрещается разбирать поршень главного

цилиндра гидропривода сцепления (№3 на
рисунке).
