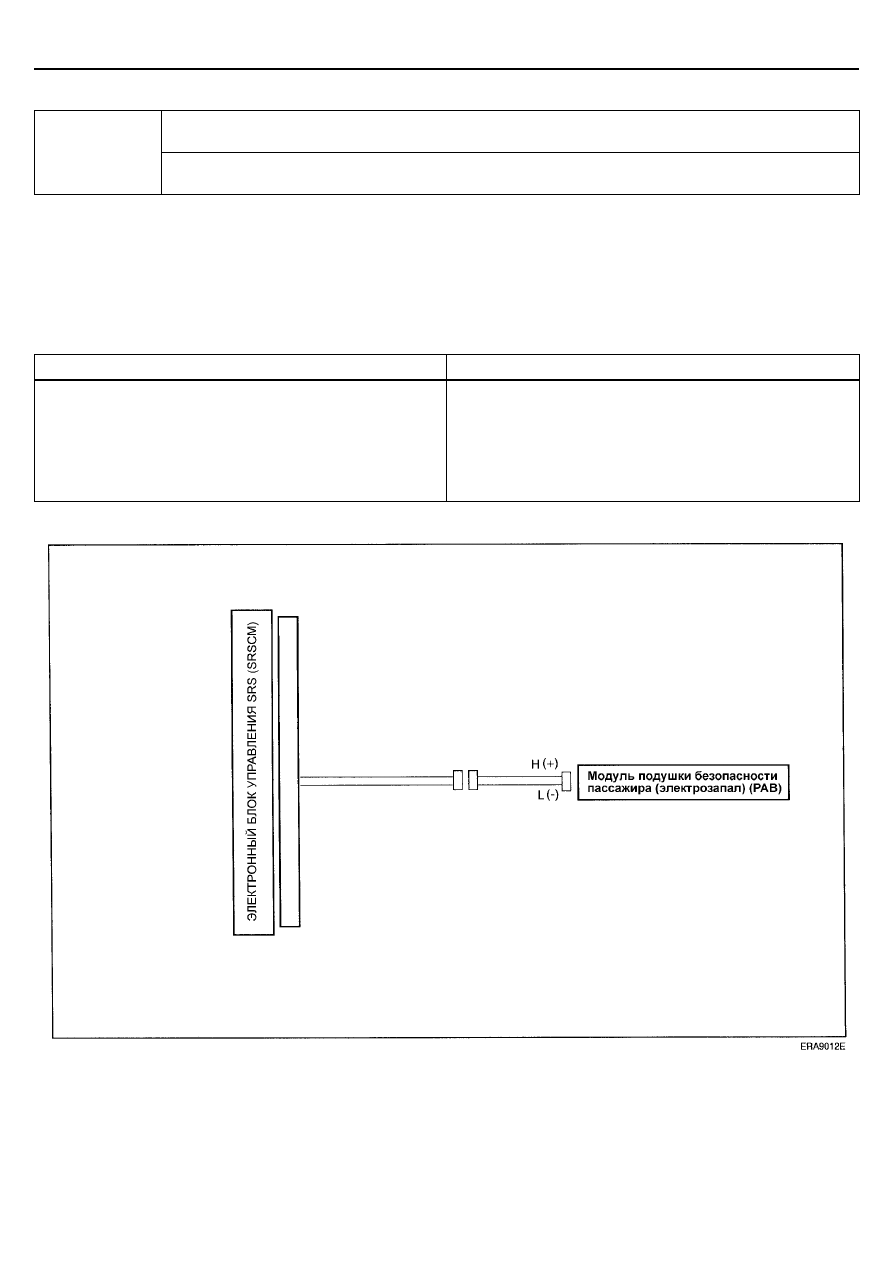

RT-54

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)







ПРОВЕРКА ЦЕПИ





B1352

Фронтальная подушка безопасности пассажира (PAB) – слишком высокое
сопротивление (R

≥ 5,4)

Код

неисправности

B1353

Фронтальная подушка безопасности пассажира (PAB) – слишком низкое
сопротивление (R

≤ 0,4 Ом)



ПРИНЦИП РАБОТЫ И НАЗНАЧЕНИЕ ЦЕПИ


Цепь управления электрозапалом состоит из электронного
блока управления SRS и фронтальной подушки
безопасности пассажира (PAB). Данная цепь вызывает
срабатывание компонентов системы SRS, когда выполнены
определенные условия срабатывания (deployment
condition).





Приведенные выше коды неисправностей записываются в
память, если в данной цепи не соответствует допустимому
диапазону (слишком высокое или слишком низкое).


Условия записи кода неисправности

Область неисправности

•

Слишком высокое или слишком низкое сопротивление
между выводами H+ (сигнала высокого уровня) и L-
(сигнала низкого уровня) проводки электрозапала
фронтальной подушки безопасности пассажира (PAB)

•

Неисправность модуля фронтальной подушки
безопасности пассажира (PAB)

•

Неисправность электронного блока управления SRS

•

Модуль фронтальной подушки безопасности пассажира
(PAB) (электрозапал)

•

Электронный блок управления SRS

•

Жгут проводов



ЭЛЕКТРОСХЕМА







ПРОВЕРКА СИСТЕМЫ SRS

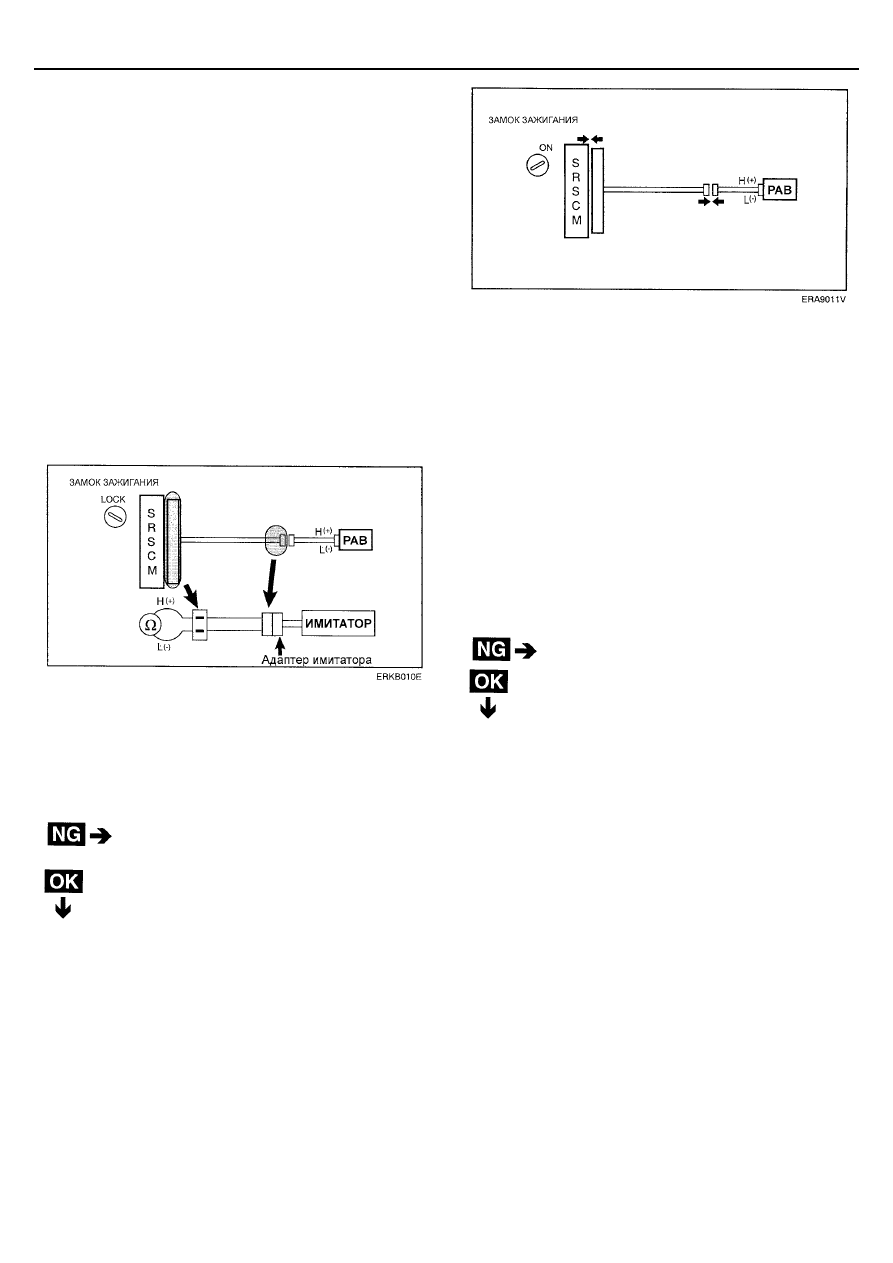

RT-55














[ПРОВЕРКА]

1.  Переведите ключ замка зажигания в положение

"ON" и подождите не менее 30 секунд.

2.  С помощью тестера HI-SCAN (Pro) удалите коды

неисправностей.

3.  Переведите ключ замка зажигания в положение

"LOCK" и подождите не менее 30 секунд.

4.  Переведите ключ замка зажигания в положение

"ON" и подождите не менее 30 секунд.

5.  С помощью тестера HI-SCAN (Pro) считайте коды

неисправностей.



Нормальное состояние: коды неисправностей
системы SRS отсутствуют.



[УКАЗАНИЯ К ПОИСКУ НЕИСПРАВНОСТИ]

При считывании диагностических кодов неисправностей
могут выводиться коды, не связанные с данной процедурой
проверки.




Замените модуль подушки безопасности
пассажира (PAB).

ПРОЦЕДУРА ПРОВЕРКИ


1.  Подготовка (Смотрите пункт "1" на стр. RT-38).

2.  Проверка сопротивления модуля фронтальной

подушки безопасности пассажира (PAB).



[ПОДГОТОВКА]



Разблокируйте (извлеките замыкающую перемычку)
механизм предотвращения срабатывания подушки
безопасности (airbag activation prevention mechanism)
на разъеме со стороны электронного блока управления
SRS для электрозапала данного компонента системы
SRS. Подсоедините имитатор (0957А-38200) через
адаптер имитатора (0957А-38300) к разъему вместо
модуля подушки безопасности пассажира (PAB).


ПРИМЕЧАНИЕ
Перед началом проверки сопротивления необходимо
установить предохранительную замыкающую
перемычку в разъем электронного блока управления
SRS.






[ПРОВЕРКА]



Измерьте сопротивление между выводами H+ (сигнал
высокого уровня) и L- (сигнал низкого уровня) модуля
фронтальной подушки безопасности пассажира (PAB).




Номинальное значение: 1,6 Ом

≤ R ≤ 2,8 Ом











Отремонтируйте или замените проводку
между электронным блоком управления SRS и
модулем фронтальной подушки безопасности
пассажира (PAB).





3.  Проверка электрозапала фронтальной подушки

безопасности пассажира (PAB).



[ПОДГОТОВКА]

1.  Переведите ключ замка зажигания в положение

"LOCK".

2.  Отсоедините провод от отрицательной клеммы

аккумуляторной батареи и подождите не менее 30
секунд.

3.  Подсоедините разъем модуля фронтальной

подушки безопасности пассажира (PAB).

4.  Подсоедините провод к отрицательной клемме

аккумуляторной батареи и подождите не менее 30
секунд.



По результатам приведенной выше проверки можно
заключить, что состояние компонента, подозреваемого в
наличии неисправности, соответствует норме.



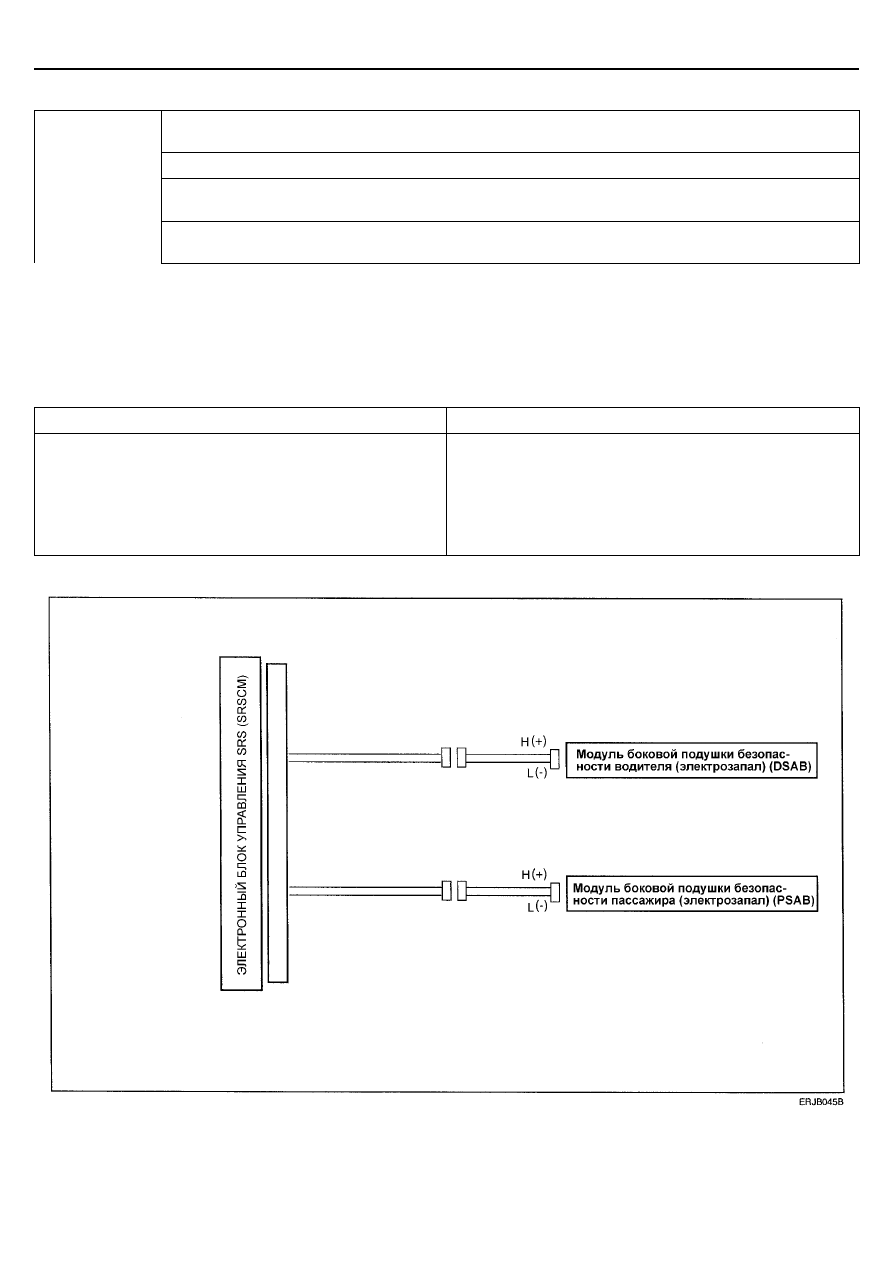

RT-56

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)







ПРОВЕРКА ЦЕПИ

B1378

Боковая подушка безопасности водителя (DSAB) – слишком высокое
сопротивление (R

≥ 5,4 Ом)

B1379

Боковая подушка безопасности водителя (DSAB) – слишком низкое сопротивление (R

≤ 0,4 Ом)

B1382

Боковая подушка безопасности пассажира (PSAB) – слишком высокое
сопротивление (R

≥ 5,4 Ом)

Код

неисправности

B1383

Боковая подушка безопасности пассажира (PSAB) – слишком низкое
сопротивление (R

≤ 0,4 Ом)



ПРИНЦИП РАБОТЫ И НАЗНАЧЕНИЕ ЦЕПИ


Цепь электрического запала состоит из электронного блока
управления SRS и боковой подушки безопасности (SAB).
Данная цепь вызывает срабатывание компонентов системы
SRS, когда выполнены определенные условия
срабатывания (deployment condition).





Приведенные выше коды неисправностей записываются в
память, если сопротивление в данной цепи не
соответствует допустимому диапазону (слишком высокое
или слишком низкое).


Условия регистрации кода неисправности

Область неисправности

•

Слишком высокое или слишком низкое сопротивление
между выводами H+ (сигнала высокого уровня) и L-
(сигнала низкого уровня) проводки электрозапала
боковой подушки безопасности (SAB)

•

Неисправность модуля боковой подушки
безопасности (SAB)

•

Неисправность электронного блока управления SRS

•

Модуль боковой подушки безопасности
(электрозапал) (SAB)

•

Электронный блок управления SRS

•

Жгут проводов



ЭЛЕКТРОСХЕМА





ПРОВЕРКА СИСТЕМЫ SRS

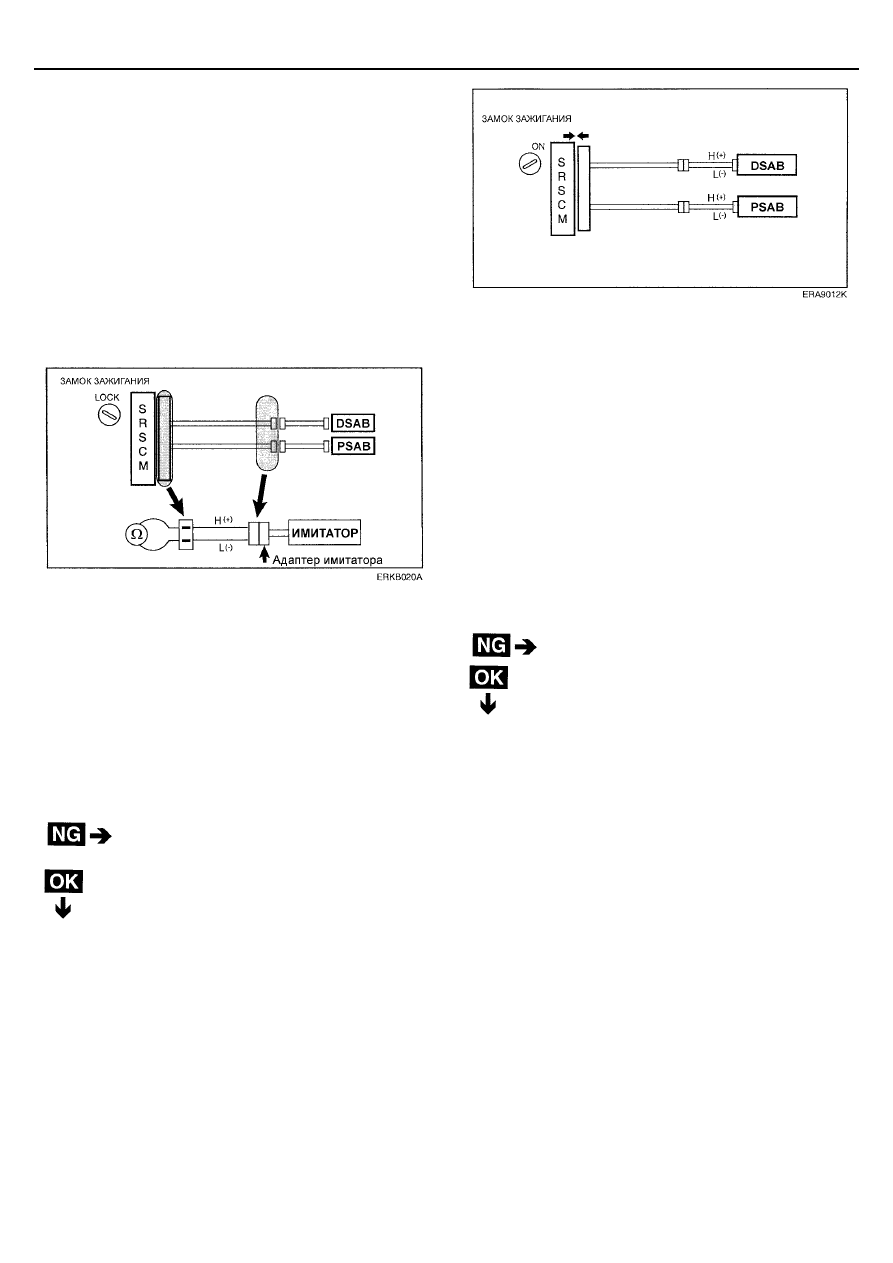

RT-57














[ПРОВЕРКА]

1.  Переведите ключ замка зажигания в положение

"ON" и подождите не менее 30 секунд.

2.  С помощью тестера HI-SCAN (Pro) удалите коды

неисправностей.

3.  Переведите ключ замка зажигания в положение

"LOCK" и подождите не менее 30 секунд.

4.  Переведите ключ замка зажигания в положение

"ON" и подождите не менее 30 секунд.

5.  С помощью тестера HI-SCAN (Pro) считайте коды

неисправностей.



Нормальное состояние: коды неисправностей
системы SRS отсутствуют.



[УКАЗАНИЯ К ПОИСКУ НЕИСПРАВНОСТИ]

При считывании диагностических кодов неисправностей
могут выводиться коды, не связанные с данной процедурой
проверки.




Замените модуль боковой подушки
безопасности (SAB).

ПРОЦЕДУРА ПРОВЕРКИ


1.  Подготовка (Смотрите пункт "1" на стр. RT-38).

2.  Проверка сопротивления модулей боковых подушек

безопасности (SAB).



[ПОДГОТОВКА]



Разблокируйте (извлеките замыкающую перемычку)
механизм предотвращения срабатывания подушки
безопасности (airbag activation prevention mechanism)
на разъеме со стороны электронного блока управления
SRS для электрозапала данного компонента системы
SRS. Подсоедините имитатор (0957А-38200) через
адаптер имитатора (0957А-38300) к разъему вместо
модуля боковой подушки безопасности (SAB).






ПРИМЕЧАНИЕ
Перед началом проверки сопротивления необходимо
установить предохранительную замыкающую
перемычку в разъем электронного блока управления
SRS.


[ПРОВЕРКА]



Измерьте сопротивление между выводами H+ (сигнал
высокого уровня) и L- (сигнал низкого уровня) модуля
боковой подушки безопасности (SAB).




Номинальное значение: 1,6 Ом

≤ R ≤ 2,8 Ом











Отремонтируйте или замените проводку
между электронным блоком управления SRS и
модулем боковой подушки безопасности
(SAB).





3.  Проверка электрозапала боковой подушки

безопасности (SAB).



[ПОДГОТОВКА]

1.  Переведите ключ замка зажигания в положение

"LOCK".

2.  Отсоедините провод от отрицательной клеммы

аккумуляторной батареи и подождите не менее 30
секунд.

3.  Подсоедините разъем модуля боковой подушки

безопасности (SAB).

4.  Подсоедините провод к отрицательной клемме

аккумуляторной батареи и подождите не менее 30
секунд.



По результатам приведенной выше проверки можно
заключить, что состояние компонента, подозреваемого в
наличии неисправности, соответствует норме.
