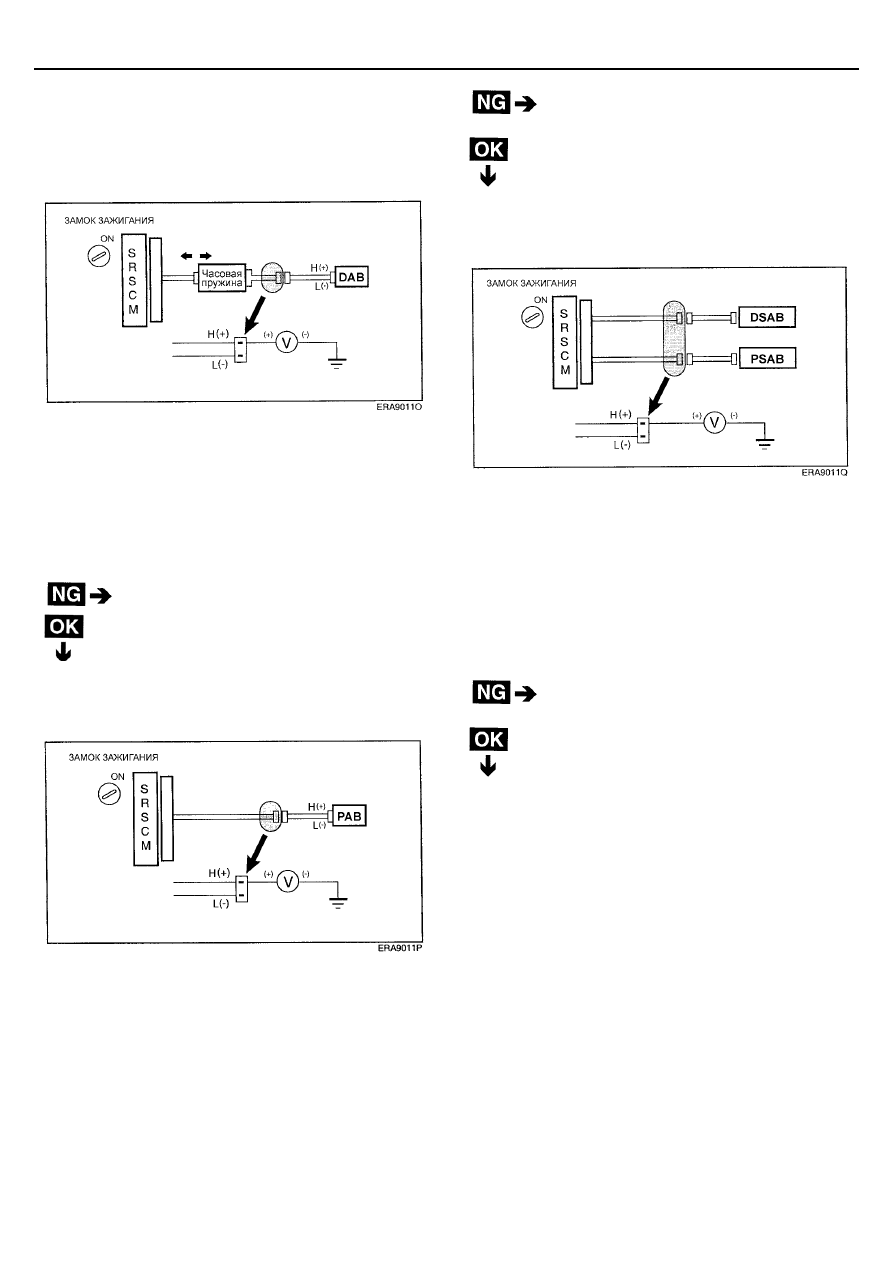

RT-46

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)











Отремонтируйте или замените проводку
между электронным блоком управления SRS и
фронтальной подушкой безопасности
пассажира (PAB).

ПРОЦЕДУРА ПРОВЕРКИ


1.  Подготовка (Смотрите пункт "1" на стр. RT-38).

2.  Проверка цепи электрозапала фронтальной подушки

безопасности водителя (DAB).







[ПРОВЕРКА]



На разъеме между модулем фронтальной подушки
безопасности водителя (DAB) и часовой пружиной (со
стороны часовой пружины) измерьте напряжение
между выводом модуля H+ (сигнал высокого уровня) и
"массой" кузова.



Номинальное напряжение: 0 В







Переходите к пункту “13”

Переходите к пункту “9”

4.  Проверка цепи электрозапала боковых подушек

безопасности (SAB).







[ПРОВЕРКА]

На разъеме между модулем боковой подушки
безопасности (SAB) и электронным блоком управления
SRS (со стороны электронного блока управления)
измерьте напряжение между выводом модуля H+
(сигнал высокого уровня) и "массой" кузова.



Номинальное напряжение: 0 В








Отремонтируйте или замените проводку
между электронным блоком управления SRS
и модулем боковой подушки безопасности
(SAB).

Переходите к пункту “8”

3.  Проверка цепи электрозапала фронтальной подушки

безопасности пассажира (PAB).







[ПРОВЕРКА]

На разъеме между модулем фронтальной подушки
безопасности пассажира (PAB) и электронным блоком
управления SRS (со стороны электронного блока
управления) измерьте напряжение между выводом
модуля H+ (сигнал высокого уровня) и "массой" кузова.



Номинальное напряжение: 0 В





Переходите к пункту “10”




ПРОВЕРКА СИСТЕМЫ SRS

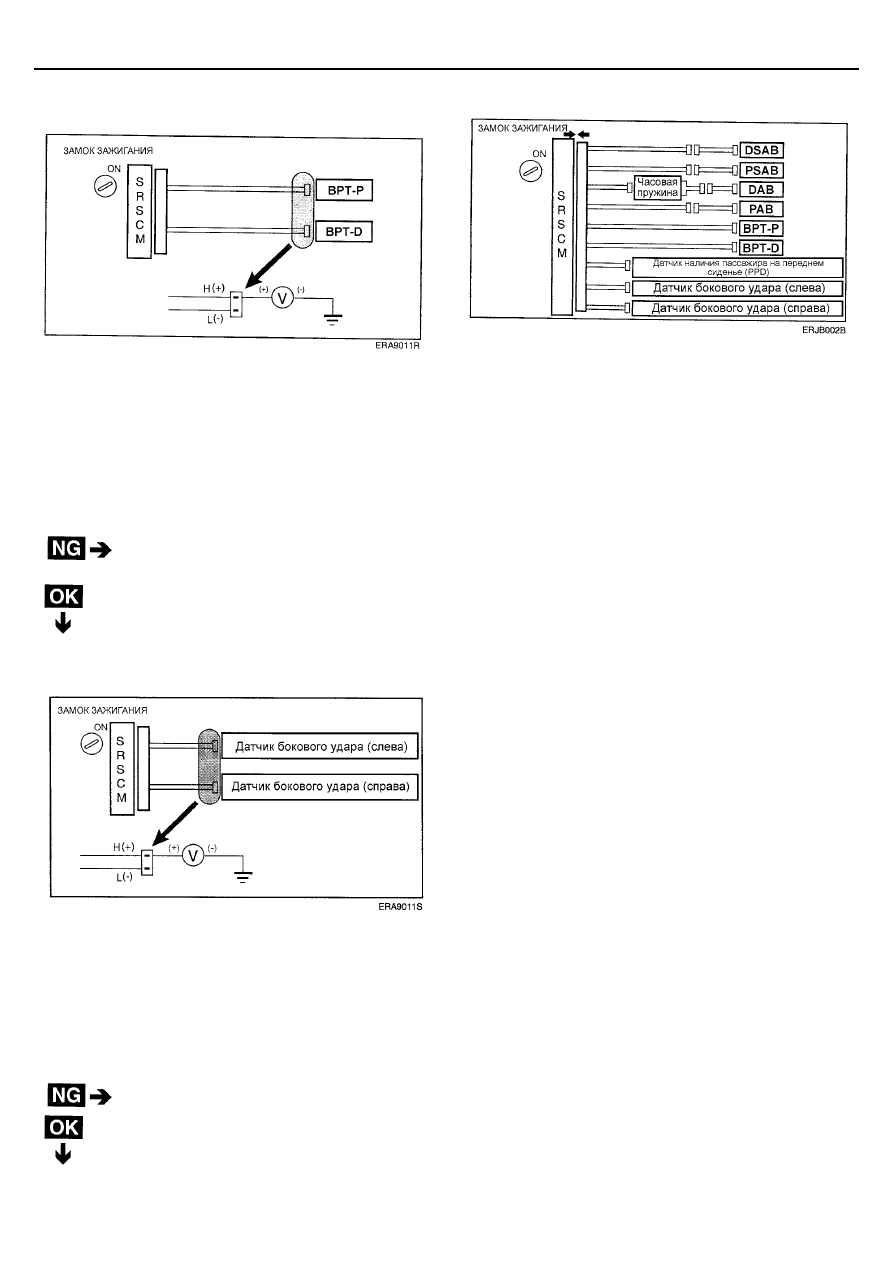

RT-47







5.  Проверка цепи электрозапала преднатяжителей

ремней безопасности (BPT).







[ПРОВЕРКА]

На разъемах между преднатяжителями ремней
безопасности (BPT) и электронным блоком управления
SRS (со стороны электронного блока управления)
измерьте напряжение между выводами H+ (сигнал
высокого уровня) преднатяжителей ремней
безопасности (BPT) и "массой".



Номинальное напряжение: 0 В











Отремонтируйте или замените проводку
между электронным блоком управления SRS и
преднатяжителями ремней безопасности
(BPT).

Переходите к пункту “11”

 6.Проверка цепи датчика бокового удара.






[ПРОВЕРКА]

На разъеме между датчиком бокового удара и
электронным блоком управления SRS (со стороны
электронного блока управления) измерьте напряжение
между выводами H+ (сигнал высокого уровня) датчика
бокового удара и "массой".



Номинальное напряжение: 0 В







Отремонтируйте или замените проводку
между электронным блоком управления SRS и
датчиком бокового удара.

Переходите к пункту “12”



7.  Проверка электронного блока управления SRS.






[ПОДГОТОВКА]

1.  Подсоедините разъем электронного блока

управления SRS.

2.  С помощью специальной перемычки (service wire)

закоротите выводы (сигналов низкого и высокого
уровня) разъема между модулем фронтальной
подушки безопасности водителя (DAB) и часовой
пружиной (разъем со стороны часовой пружины).

3.  С помощью специальной перемычки (service wire)

закоротите выводы (сигналов низкого и высокого
уровня) разъема между модулем фронтальной
подушки безопасности пассажира (PAB) и
электронным блоком управления SRS (разъем со
стороны электронного блока управления).

4.  С помощью специальной перемычки (service wire)

закоротите выводы (сигналов низкого и высокого
уровня) разъема между модулем боковой подушки
безопасности пассажира (PSAB) и электронным
блоком управления SRS (разъем со стороны
электронного блока управления).

5.  С помощью специальной перемычки (service wire)

закоротите выводы (сигналов низкого и высокого
уровня) разъема между преднатяжителем ремня
безопасности (BPT) и электронным блоком
управления SRS (разъем со стороны электронного
блока управления).

6.  С помощью специальной перемычки (service wire)

закоротите выводы (сигналов низкого и высокого
уровня) разъема между датчиком бокового удара
и электронным блоком управления SRS (разъем
со стороны электронного блока управления).

7.  Подсоедините провод к отрицательной клемме

аккумуляторной батареи и подождите не менее 30
секунд.



[ПРОВЕРКА]

1.  Переведите ключ замка зажигания в положение

"ON" и подождите не менее 30 секунд.

2.  С помощью тестера HI-SCAN (Pro) удалите коды

неисправностей.

3.  Переведите ключ замка зажигания в положение

"LOCK" и подождите не менее 30 секунд.

4.  Переведите ключ замка зажигания в положение

"ON" и подождите не менее 30 секунд.

5.  С помощью тестера HI-SCAN (Pro) считайте коды

неисправностей.



Нормальное состояние: коды неисправностей
системы SRS отсутствуют.





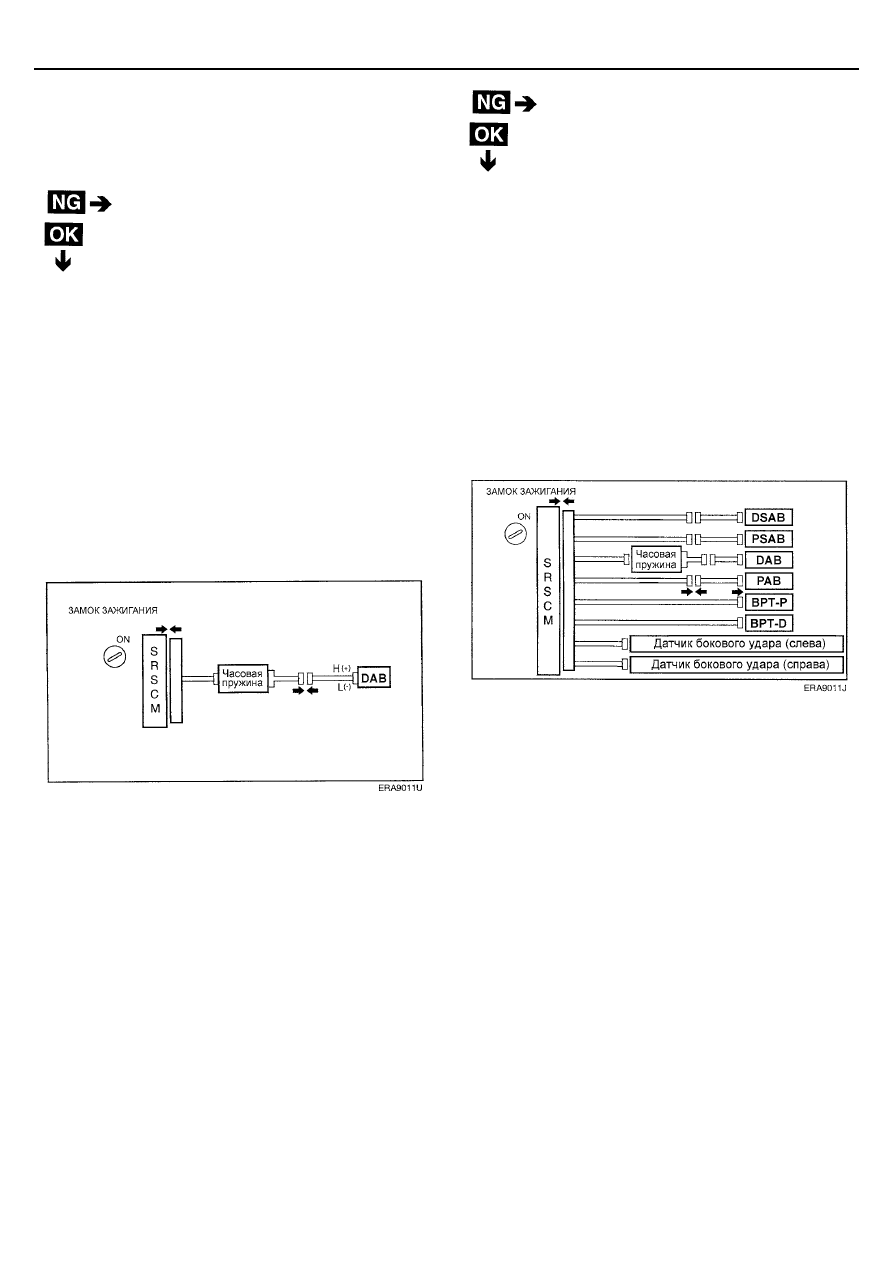

RT-48

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)









Замените модуль фронтальной подушки
безопасности водителя (DAB).

[УКАЗАНИЯ К ПОИСКУ НЕИСПРАВНОСТИ]

При считывании диагностических кодов неисправностей
могут выводиться коды, не связанные с данной процедурой
проверки.






Замените электронный блок управления SRS.

По результатам приведенной выше проверки можно
заключить, что состояние компонента, подозреваемого в
наличии неисправности, соответствует норме.

8.  Проверка электрозапала фронтальной подушки

безопасности водителя (DAB).



[ПОДГОТОВКА]

1.  Переведите ключ замка зажигания в положение

"LOCK" и подождите не менее 30 секунд.

2.  Отсоедините провод от отрицательной клеммы

аккумуляторной батареи и подождите не менее 30
секунд.

3.  Подсоедините разъем модуля фронтальной

подушки безопасности водителя (DAB).

4.  Подсоедините провод к отрицательной клемме

аккумуляторной батареи и подождите не менее 30
секунд.







[ПРОВЕРКА]

1.  Переведите ключ замка зажигания в положение

"ON" и подождите не менее 30 секунд.

2.  С помощью тестера HI-SCAN (Pro) удалите коды

неисправностей.

3.  Переведите ключ замка зажигания в положение

"LOCK" и подождите не менее 30 секунд.

4.  Переведите ключ замка зажигания в положение

"ON" и подождите не менее 30 секунд.

5.  С помощью тестера HI-SCAN (Pro) считайте коды

неисправностей.



Нормальное состояние: коды неисправностей
системы SRS отсутствуют.



[УКАЗАНИЯ К ПОИСКУ НЕИСПРАВНОСТИ]

При считывании диагностических кодов неисправностей
могут выводиться коды, не связанные с данной процедурой
проверки.





По результатам приведенной выше проверки можно
заключить, что состояние компонента, подозреваемого в
наличии неисправности, соответствует норме.

8.  Проверка электрозапала фронтальной подушки

безопасности пассажира (PAB).



[ПОДГОТОВКА]

1.  Переведите ключ замка зажигания в положение

"LOCK" и подождите не менее 30 секунд.

2.  Отсоедините провод от отрицательной клеммы

аккумуляторной батареи и подождите не менее 30
секунд.

3.  Подсоедините разъем модуля фронтальной

подушки безопасности пассажира (PAB).

4.  Подсоедините провод к отрицательной клемме

аккумуляторной батареи и подождите не менее 30
секунд.







[ПРОВЕРКА]

1.  Переведите ключ замка зажигания в положение

"ON" и подождите не менее 30 секунд.

2.  С помощью тестера HI-SCAN (Pro) удалите коды

неисправностей.

3.  Переведите ключ замка зажигания в положение

"LOCK" и подождите не менее 30 секунд.

4.  Переведите ключ замка зажигания в положение

"ON" и подождите не менее 30 секунд.

5.  С помощью тестера HI-SCAN (Pro) считайте коды

неисправностей.



Нормальное состояние: коды неисправностей
системы SRS отсутствуют.



[УКАЗАНИЯ К ПОИСКУ НЕИСПРАВНОСТИ]

При считывании диагностических кодов неисправностей
могут выводиться коды, не связанные с данной процедурой
проверки.




ПРОВЕРКА СИСТЕМЫ SRS

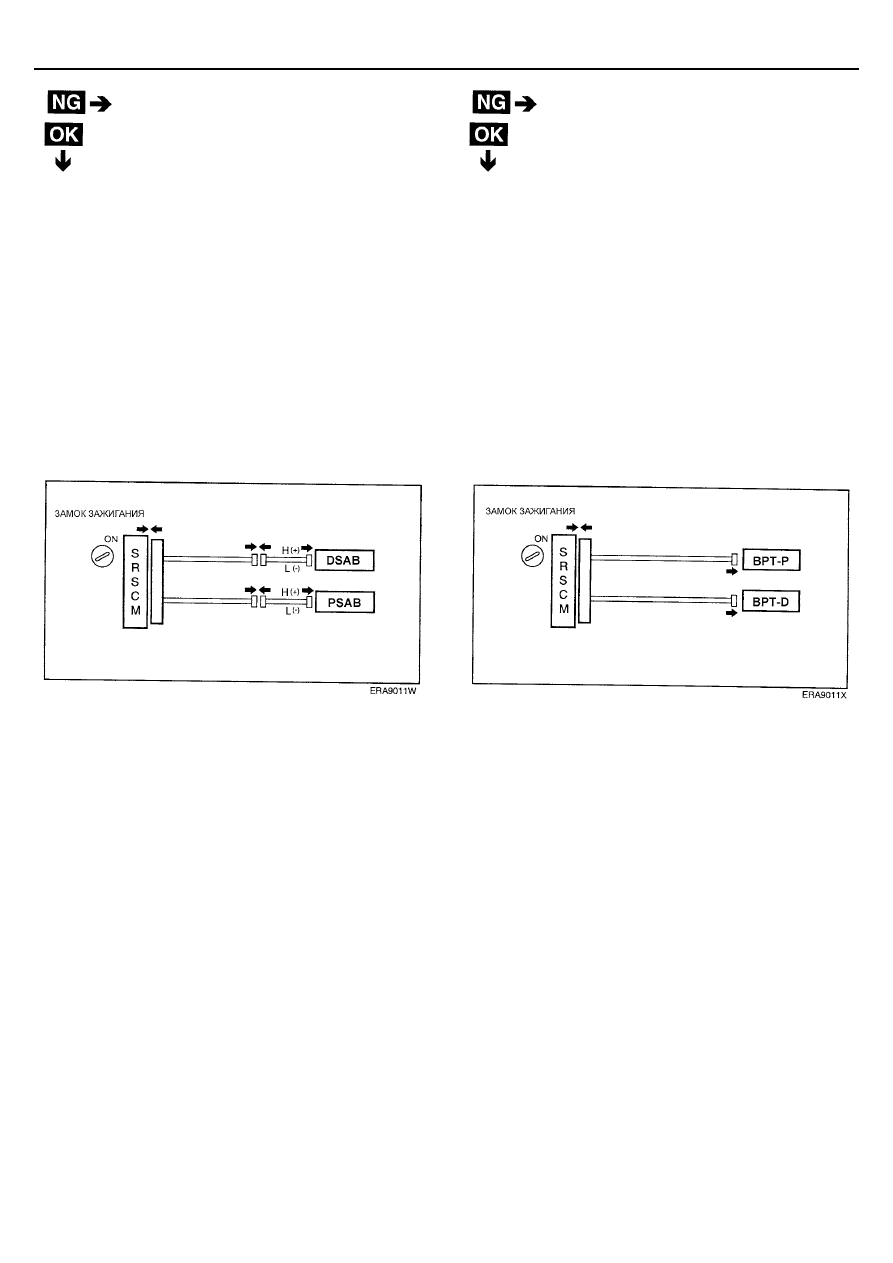

RT-49











Замените модуль подушки безопасности
пассажира (PAB).





Замените модуль боковой подушки
безопасности (SAB).

По результатам приведенной выше проверки можно
заключить, что состояние компонента, подозреваемого в
наличии неисправности, соответствует норме.

10.  Проверка электрозапала боковой подушки

безопасности (водителя DSAB или пассажира PSAB).



[ПОДГОТОВКА]

1.  Переведите ключ замка зажигания в положение

"LOCK".

2.  Отсоедините провод от отрицательной клеммы

аккумуляторной батареи и подождите не менее 30
секунд.

3.  Подсоедините разъем модуля боковой подушки

безопасности (PAB).

4.  Подсоедините провод к отрицательной клемме

аккумуляторной батареи и подождите не менее 30
секунд.







[ПРОВЕРКА]

1.  Переведите ключ замка зажигания в положение

"ON" и подождите не менее 30 секунд.

2.  С помощью тестера HI-SCAN (Pro) удалите коды

неисправностей.

3.  Переведите ключ замка зажигания в положение

"LOCK" и подождите не менее 30 секунд.

4.  Переведите ключ замка зажигания в положение

"ON" и подождите не менее 30 секунд.

5.  С помощью тестера HI-SCAN (Pro) считайте коды

неисправностей.



Нормальное состояние: коды неисправностей
системы SRS отсутствуют.



[УКАЗАНИЯ К ПОИСКУ НЕИСПРАВНОСТИ]

При считывании диагностических кодов неисправностей
могут выводиться коды, не связанные с данной процедурой
проверки.




По результатам приведенной выше проверки можно
заключить, что состояние компонента, подозреваемого в
наличии неисправности, соответствует норме.

11.  Проверка электрозапала преднатяжителя ремня

безопасности (водителя BPT-D или пассажира BPT-P).



[ПОДГОТОВКА]

1.

Переведите ключ замка зажигания в положение
"LOCK".

2.  Отсоедините провод от отрицательной клеммы

аккумуляторной батареи и подождите не менее 30
секунд.

3.  Подсоедините разъем преднатяжителя ремня

безопасности (BPT).

4.  Подсоедините провод к отрицательной клемме

аккумуляторной батареи и подождите не менее 30
секунд.







[ПРОВЕРКА]

1.  Переведите ключ замка зажигания в положение

"ON" и подождите не менее 30 секунд.

2.  С помощью тестера HI-SCAN (Pro) удалите коды

неисправностей.

3.  Переведите ключ замка зажигания в положение

"LOCK" и подождите не менее 30 секунд.

4.  Переведите ключ замка зажигания в положение

"ON" и подождите не менее 30 секунд.

5.  С помощью тестера HI-SCAN (Pro) считайте коды

неисправностей.



Нормальное состояние: коды неисправностей
системы SRS отсутствуют.



[УКАЗАНИЯ К ПОИСКУ НЕИСПРАВНОСТИ]

При считывании диагностических кодов неисправностей
могут выводиться коды, не связанные с данной процедурой
проверки.
