RT-34

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)







ПРОВЕРКА СИСТЕМЫ SRS



ТАБЛИЦА ПОИСКА НЕИСПРАВНОСТЕЙ ПО КОДАМ
(SRE-LC)



ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ: ФРОНТАЛЬНАЯ ПОДУШКА БЕЗОПАСНОСТИ ВОДИТЕЛЯ
(DAB), ФРОНТАЛЬНАЯ ПОДУШКА БЕЗОПАСНОСТИ ПАССАЖИРА (PAB) И ПРЕДНАТЯЖИТЕЛИ
РЕМНЕЙ БЕЗОПАСНОСТИ (BPT)

№ кода

Описание неисправности

B1111

Напряжение аккумуляторной батареи слишком высокое

B1112

Напряжение аккумуляторной батареи слишком низкое

B1346

Модуль фронтальной подушки безопасности пассажира (PAB) - слишком высокое сопротивление

B1347

Модуль фронтальной подушки безопасности пассажира (PAB) - слишком низкое сопротивление

B1348

Модуль фронтальной подушки безопасности пассажира (PAB) - короткое замыкание на "массу"

B1349

Модуль фронтальной подушки безопасности пассажира (PAB) - короткое замыкание на напряжение
аккумуляторной батареи

B1352

Модуль фронтальной подушки безопасности пассажира (PAB) - слишком высокое сопротивление

B1353

Модуль фронтальной подушки безопасности пассажира (PAB) - слишком низкое сопротивление

B1354

Модуль фронтальной подушки безопасности пассажира (PAB) - короткое замыкание на "массу"

B1355

Модуль фронтальной подушки безопасности пассажира (PAB) - короткое замыкание на напряжение
аккумуляторной батареи

B1361

Преднатяжитель ремня безопасности водителя (BPT-D) - слишком высокое сопротивление

B1362

Преднатяжитель ремня безопасности водителя (BPT-D) - слишком низкое сопротивление

B1363

Преднатяжитель ремня безопасности водителя (BPT-D) - короткое замыкание на "массу"

B1364

Преднатяжитель ремня безопасности водителя (BPT-D) - короткое замыкание на напряжение аккумуляторной
батареи

B1367

Преднатяжитель ремня безопасности пассажира (BPT-P) - слишком высокое сопротивление

B1368

Преднатяжитель ремня безопасности пассажира (BPT-P) - слишком низкое сопротивление

B1369

Преднатяжитель ремня безопасности пассажира (BPT-P) - короткое замыкание на "массу"

B1370

Преднатяжитель ремня безопасности пассажира (BPT-P) - короткое замыкание на напряжение аккумуляторной
батареи

B1620 ????????????????

B1650

Запись срабатывания подушки безопасности (???????????)

B1661 ????????????????

B2500

Контрольная лампа отказа


ПРИМЕЧАНИЕ
•

Модуль фронтальной подушки безопасности
водителя (DAB) установлен на рулевом колесе.

•

Модуль фронтальной подушки безопасности
пассажира (PAB) установлен в панели приборов (со
стороны пассажира).









ПРОВЕРКА СИСТЕМЫ SRS

RT-35







ТАБЛИЦА ПОИСКА НЕИСПРАВНОСТЕЙ ПО КОДАМ
(SRE-HMC)



ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ: ФРОНТАЛЬНАЯ ПОДУШКА БЕЗОПАСНОСТИ ВОДИТЕЛЯ
(DAB), ФРОНТАЛЬНАЯ ПОДУШКА БЕЗОПАСНОСТИ ПАССАЖИРА (PAB), БОКОВЫЕ ПОДУШКИ
БЕЗОПАСНОСТИ (SAB) И ПРЕДНАТЯЖИТЕЛИ РЕМНЕЙ БЕЗОПАСНОСТИ (BPT)

№ кода

Описание неисправности

B1111

Напряжение аккумуляторной батареи слишком высокое

B1112

Напряжение аккумуляторной батареи слишком низкое

B1346

Модуль фронтальной подушки безопасности пассажира (PAB) - слишком высокое сопротивление

B1347

Модуль фронтальной подушки безопасности пассажира (PAB) - слишком низкое сопротивление

B1348

Модуль фронтальной подушки безопасности пассажира (PAB) - короткое замыкание на "массу"

B1349

Модуль фронтальной подушки безопасности пассажира (PAB) - короткое замыкание на напряжение
аккумуляторной батареи

B1352

Модуль фронтальной подушки безопасности пассажира (PAB) - слишком высокое сопротивление

B1353

Модуль фронтальной подушки безопасности пассажира (PAB) - слишком низкое сопротивление

B1354

Модуль фронтальной подушки безопасности пассажира (PAB) - короткое замыкание на "массу"

B1355

Модуль фронтальной подушки безопасности пассажира (PAB) - короткое замыкание на напряжение
аккумуляторной батареи

B1378

Модуль боковой подушки безопасности водителя (DSAB) – слишком высокое сопротивление

B1379

Модуль боковой подушки безопасности водителя (DSAB) – слишком низкое сопротивление

B1380

Модуль боковой подушки безопасности водителя (DSAB) – короткое замыкание на "массу"

B1381

Модуль боковой подушки безопасности водителя (DSAB) – короткое замыкание на напряжение аккумуляторной
батареи

B1382

Модуль боковой подушки безопасности пассажира (PSAB) – слишком высокое сопротивление

B1383

Модуль боковой подушки безопасности пассажира (PSAB) – слишком низкое сопротивление

B1384

Модуль боковой подушки безопасности пассажира (PSAB) – короткое замыкание на "массу"

B1385

Модуль боковой подушки безопасности пассажира (PSAB) – короткое замыкание на напряжение аккумуляторной
батареи

B1361

Преднатяжитель ремня безопасности водителя (BPT-D) - слишком высокое сопротивление

B1362

Преднатяжитель ремня безопасности водителя (BPT-D) - слишком низкое сопротивление

B1363

Преднатяжитель ремня безопасности водителя (BPT-D) - короткое замыкание на "массу"

B1364

Преднатяжитель ремня безопасности водителя (BPT-D) - короткое замыкание на напряжение аккумуляторной
батареи

B1367

Преднатяжитель ремня безопасности пассажира (BPT-P) - слишком высокое сопротивление

B1368

Преднатяжитель ремня безопасности пассажира (BPT-P) - слишком низкое сопротивление

B1369

Преднатяжитель ремня безопасности пассажира (BPT-P) - короткое замыкание на "массу"

B1370

Преднатяжитель ремня безопасности пассажира (BPT-P) - короткое замыкание на напряжение аккумуляторной
батареи

B1401

Датчик бокового удара со стороны водителя (левый) - короткое замыкание на "массу"

B1402

Датчик бокового удара со стороны водителя (левый) - короткое замыкание на напряжение аккумуляторной батареи

B1400

Неисправность датчика бокового удара со стороны водителя (левого)

B1404

Датчик бокового удара со стороны пассажира (правый) - короткое замыкание на "массу"

B1405

Датчик бокового удара со стороны пассажира (правый) - короткое замыкание на напряжение аккумуляторной
батареи

B1403

Неисправность датчика бокового удара со стороны пассажира (правого)

B1408

Датчик бокового удара со стороны водителя (левый) – невозможна связь по шине данных



RT-36

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)







№ кода

Описание неисправности

B1409

Датчик бокового удара со стороны пассажира (правый) – невозможна связь по шине данных

B1620 ?????????????????????

B1650

Запись срабатывания подушки безопасности (???????????)

B1651

Запись срабатывания боковой подушки безопасности водителя (DSAB)

B1652

Запись срабатывания боковой подушки безопасности пассажира (PSAB)

B1661 ??????????????????????

B2500

Контрольная лампа отказа


ПРИМЕЧАНИЕ
•

Модуль фронтальной подушки безопасности
водителя (DAB) установлен на рулевом колесе.

•

Модуль фронтальной подушки безопасности
пассажира (PAB) установлен в панели приборов (со
стороны пассажира).

•

Модуль боковой подушки безопасности водителя
(DSAB) установлен в боковине спинки переднего
левого сиденья.

•

Модуль боковой подушки безопасности пассажира
(PSAB) установлен в боковине спинки переднего
правого сиденья.









ПРОВЕРКА СИСТЕМЫ SRS

RT-37







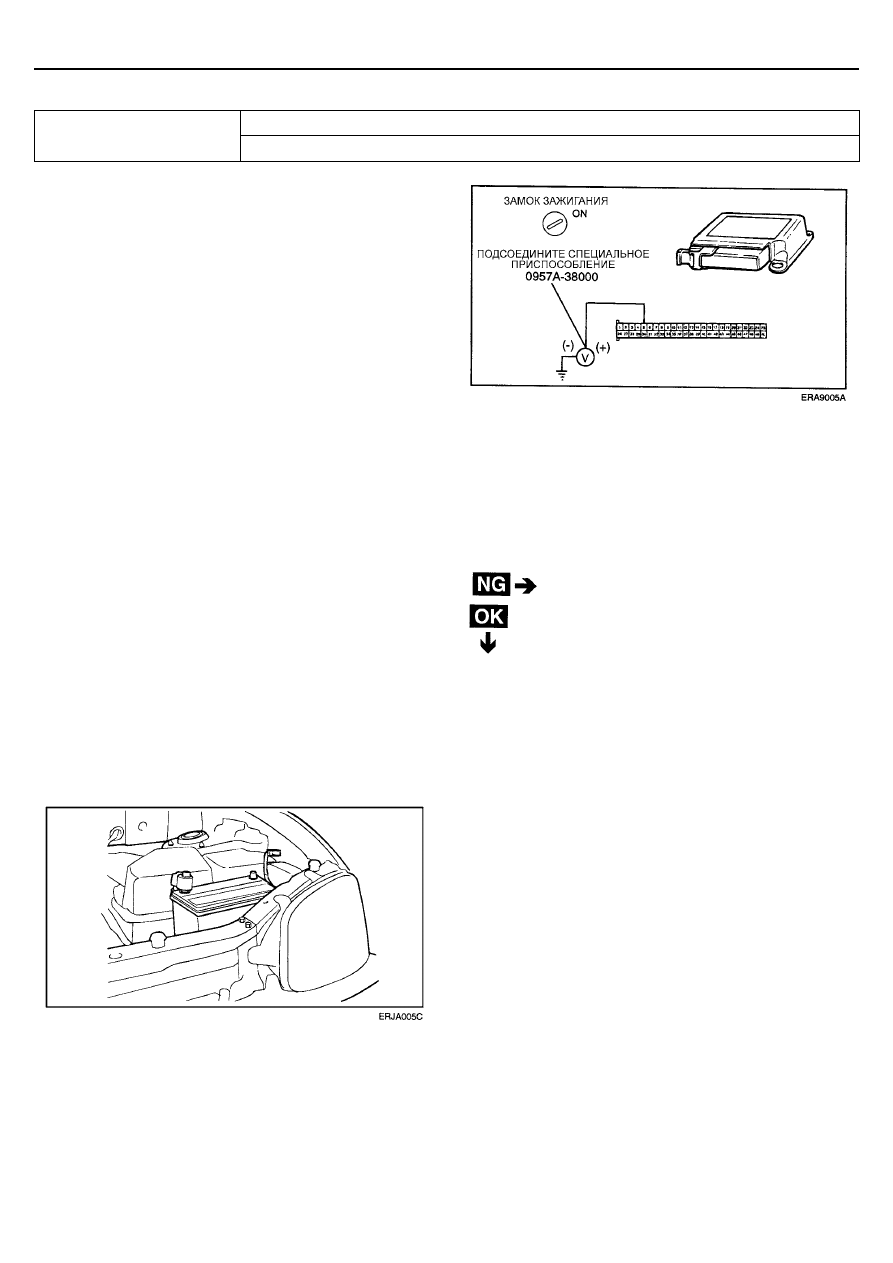

ПРОВЕРКА ЦЕПИ

В1111

Напряжение аккумуляторной батареи слишком высокое

Код неисправности

В1112

Напряжение аккумуляторной батареи слишком низкое







[ПРОВЕРКА]

Измерьте напряжение между выводом 5 разъема
электронного блока управления SRS (питание от
аккумуляторной батареи) и "массой" кузова.

НОМИНАЛЬНОЕ ЗНАЧЕНИЕ

SRE-LC: 9 – 16 В, SRE-HMC: 10 – 16,5 В




Проверьте проводку между аккумуляторной
батареей и электронным блоком управления
SRS, саму аккумуляторную батарею и систему
зарядки.



ПРИНЦИП РАБОТЫ И НАЗНАЧЕНИЕ ЦЕПИ


Система SRS включает преобразователь напряжения DC-
DC ("постоянный ток – постоянный ток") (DC/DC convertor),
встроенный в электронный блок управления SRS, который
восстанавливает напряжение питания в случае его падения
или увеличения. Если величина напряжение питания от
аккумуляторной батареи падает или увеличивается сверх
допустимого диапазона, то работа соответствующей цепи
повышения или понижения напряжения в преобразователе
напряжения DC-DC восстановит напряжение в системе SRS
до допустимого значения. Диагностика неисправности
системы SRS для данной цепи отличается от диагностики
для других цепей системы. Если контрольная лампа SRS
горит постоянно и присутствуют коды неисправностей
В1111 или В1112, то это означает что напряжение
аккумуляторной батареи слишком высокое или слишком
низкое. Если напряжения аккумуляторной батареи
возвращается к норме, то контрольная лампа SRS гаснет
автоматически и неисправность далее не указывается
(системой диагностики).


ПРОЦЕДУРА ПРОВЕРКИ

1.  Подготовка

1)  Отсоедините провод от отрицательной клеммы

аккумуляторной батареи и подождите не менее 30
секунд, прежде чем приступить к дальнейшей
работе.

2)  Снимите модуль фронтальной подушки

безопасности водителя (DAB).

3)  Отсоедините разъемы фронтальной подушки

безопасности пассажира (PAB), боковых подушек
(SAB), преднатяжителей ремней (BPT) и датчиков
боковых ударов.

4)  Отсоедините разъем электронного блока

управления SRS.






ВНИМАНИЕ
Снятый модуль подушки безопасности следует хранить
защитной накладкой вверх.

2.  Проверьте напряжение питания

1)  Подсоедините провод к отрицательной клемме

аккумуляторной батареи.

2)  Переведите ключ замка зажигания в положение

"ON".
