ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)







РАЗЪЕМЫ СИСТЕМЫ SRS



РАЗЪЕМЫ СИСТЕМЫ SRS



ДИАГНОСТИКА С ПОМОЩЬЮ
ТЕСТЕРА



ПРОЦЕДУРА ПРОВЕРКИ


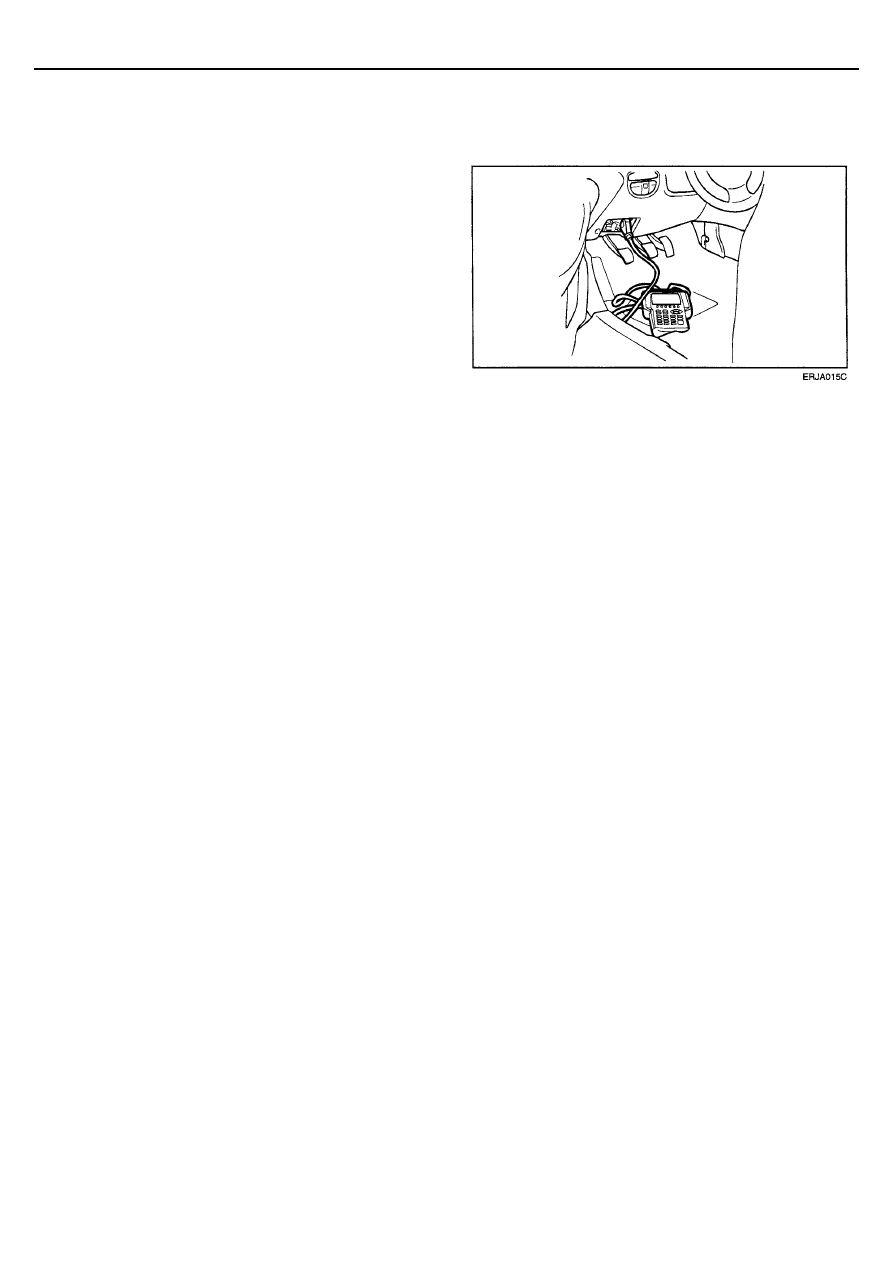

1.  Подсоедините тестер HI-SCAN (Pro) к стандартному

диагностическому разъему, расположенному под
передней панелью со стороны водителя.


2.  Переведите ключ замка зажигания в положение "ON" и

включите тестер HI-SCAN (Pro).


3.  Проверьте диагностические коды тревоги.

4.  Если обнаружены коды неисправностей, то замените

неисправный компонент системы. Никогда
не пытайтесь разбирать или ремонтировать какие-либо
компоненты системы.



 5. Если тестер HI-SCAN (Pro) определил, что компонент

системы неисправен, то, возможно, неисправность
присутствует не в компоненте, а в проводке системы
SRS или разъеме.









РАЗЪЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ RT-31







АЛГОРИТМ ПОИСКА НЕИСПРАВНОСТЕЙ



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ (SRE-LC, SRE-HMC)

 DAB,

PAB

SAB

BPT

Сопротивление

2 ± 0,4 Ом

2 ± 0,3 Ом

2,15 ± 0,35 Ом

???????? 650

мА для 2 сек 0,4

А для 10 сек 90

мА для 10 сек

???????? 1,75

мА для 2 мсек 1,2

А для 3 мсек 1,0

А для 2 мсек

???????? 50

мА (100 мА для 10      )





Подтверждение наличия признаков неисправностей

Получение информации от владельца
автомобиля

Считайте диагностические коды

неисправностей

Неисправность появляется
снова

Признаки неисправности
отсутствуют

Запишите коды неисправностей, затем
удалите коды из памяти блока управления

Проверьте наличие признака неисправности

Считайте диагностические коды

неисправностей

Считайте диагностические коды

неисправностей

Связь с тестером HI-SCAN
Pro не устанавливается
или отображается код
нормального состояния

Смотрите "Таблицу поиска
неисправностей по их признакам"

Смотрите "Таблицу поиска
неисправностей по кодам"

Периодически возникающая
неисправность

На дисплее тестера
отображается код
неисправности

На дисплее
тестера
отображается
код
неисправности

На дисплее
тестера
отображается
код
нормального
состояния

На дисплее
тестера
отображается
код
нормального
состояния

На дисплее тестера
отображается код
неисправности

RT-32

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)







ПРЕДЕЛЬНО ДОПУСТИМЫЕ ЗНАЧЕНИЯ СОПРОТИВЛЕНИЯ
(SRE-LC, SRE-HMC)



ФРОНТАЛЬНАЯ ПОДУШКА БЕЗОПАСНОСТИ ВОДИТЕЛЯ (DAB)

R

≤ 1,06 Ом

Сопротивление слишком низкое

Точно определено наличие дефекта

1,0

≤ R ≤ 3,4 Ом

Сопротивление в допустимых пределах

Точно определено отсутствие дефектов

R

≥ 6,7 Ом

Сопротивление слишком большое

Точно определено наличие дефекта

1,06 < R < 1,8 Ом

3,4 < R < 6,7 Ом

Пограничные величины сопротивления
относительно допустимых пределов

Нельзя однозначно определить наличие
или отсутствие дефекта



ФРОНТАЛЬНАЯ ПОДУШКА БЕЗОПАСНОСТИ ПАССАЖИРА (PAB), БОКОВЫЕ ПОДУШКИ
БЕЗОПАСНОСТИ (SAB) И ПРЕДНАТЯЖИТЕЛЬ РЕМНЯ БЕЗОПАСНОСТИ (BPT)

R

≤ 0,4 Ом

Сопротивление слишком низкое

Точно определено наличие дефекта

1,6

≤ R ≤ 2,8 Ом

Сопротивление в допустимых пределах

Точно определено отсутствие дефектов

R

≥ 5,4 Ом

Сопротивление слишком большое

Точно определено наличие дефекта

0,4 < R < 1,6 Ом
2,8 < R < 5,4 Ом

Пограничные величины сопротивления
относительно допустимых пределов

Нельзя однозначно определить наличие
или отсутствие дефекта



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АККУМУЛЯТОРНОЙ БАТАРЕИ

SRE-LC SRE-HMC

9

≤ V ≤ 16 В 10

≤ V ≤ 16,5 В





РАЗЪЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ RT-33







ТАБЛИЦА ПОИСКА НЕИСПРАВНОСТЕЙ ПО КОДАМ
(SRE-LC)



ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ: ФРОНТАЛЬНАЯ ПОДУШКА БЕЗОПАСНОСТИ ВОДИТЕЛЯ
(DAB) И ПРЕДНАТЯЖИТЕЛИ РЕМНЕЙ БЕЗОПАСНОСТИ (BPT)

№ кода

Описание неисправности

B1111

Напряжение аккумуляторной батареи слишком высокое

B1112

Напряжение аккумуляторной батареи слишком низкое

B1346

Модуль фронтальной подушки безопасности водителя (DAB) - слишком высокое сопротивление

B1347

Модуль фронтальной подушки безопасности водителя (DAB) - слишком низкое сопротивление

B1348

Модуль фронтальной подушки безопасности водителя (DAB) - короткое замыкание на "массу"

B1349

Модуль фронтальной подушки безопасности водителя (DAB) - короткое замыкание на напряжение аккумуляторной
батареи

B1378

Преднатяжитель ремня безопасности водителя (BPT-D) - слишком высокое сопротивление

B1379

Преднатяжитель ремня безопасности водителя (BPT-D) - слишком низкое сопротивление

B1380

Преднатяжитель ремня безопасности водителя (BPT-D) - короткое замыкание на "массу"

B1381

Преднатяжитель ремня безопасности водителя (BPT-D) - короткое замыкание на напряжение аккумуляторной
батареи

B1620 ???????????????

B1650

Запись срабатывания подушки безопасности (Смотрите SRE-LC)

B1661 ????????????????

B2500

Контрольная лампа отказа


ВНИМАНИЕ
Модуль фронтальной подушки безопасности водителя
(DAB) установлен на рулевом колесе.
