ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)







МОДУЛЬ ФРОНТАЛЬНОЙ
ПОДУШКИ БЕЗОПАСНОСТИ
ВОДИТЕЛЯ (DAB) И ЧАСОВАЯ
ПРУЖИНА



МОДУЛЬ ФРОНТАЛЬНОЙ ПОДУШКИ
БЕЗОПАСНОСТИ ВОДИТЕЛЯ (DAB)
И ЧАСОВАЯ ПРУЖИНА

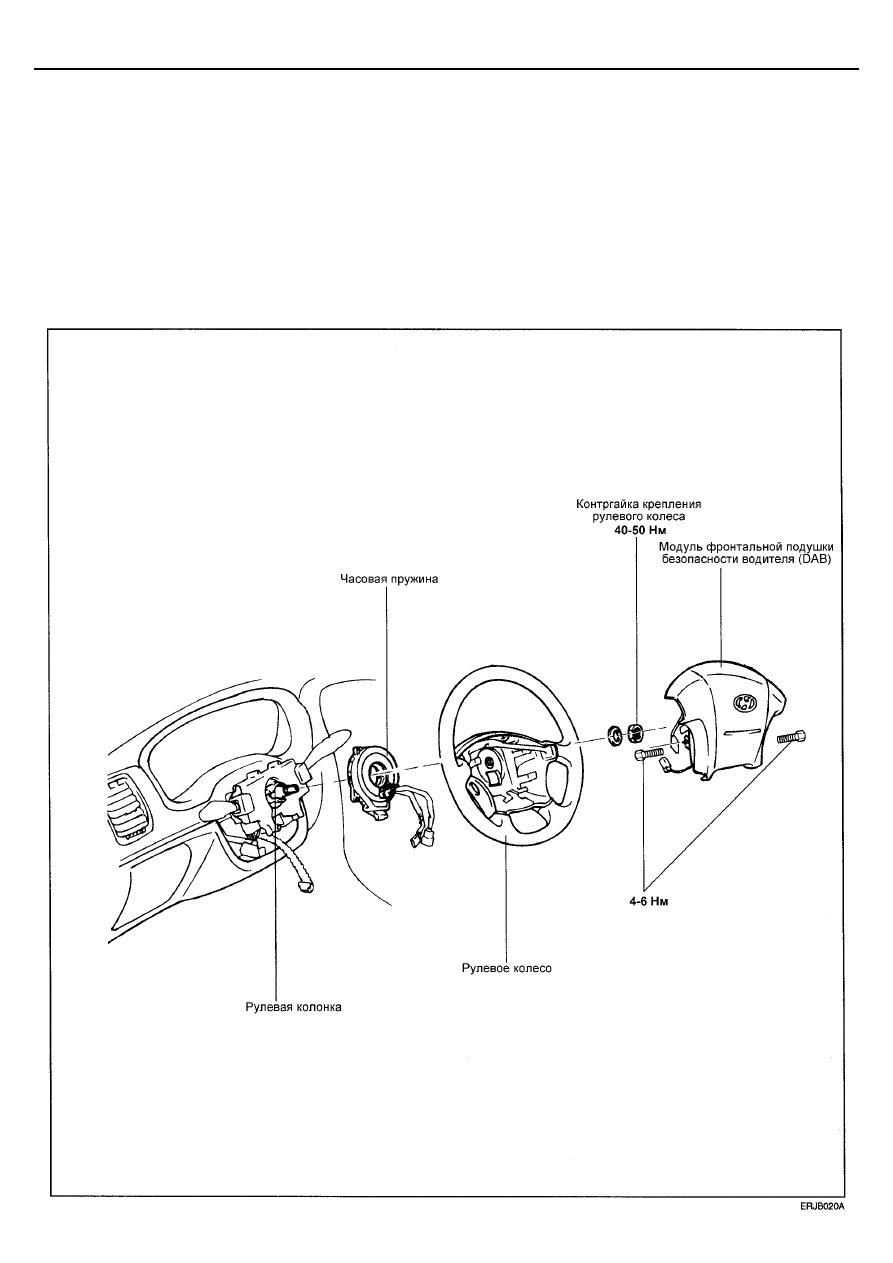

ДЕТАЛИ









МОДУЛЬ ФРОНТАЛЬНОЙ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ (DAB)

И ЧАСОВАЯ ПРУЖИНА

RT-23







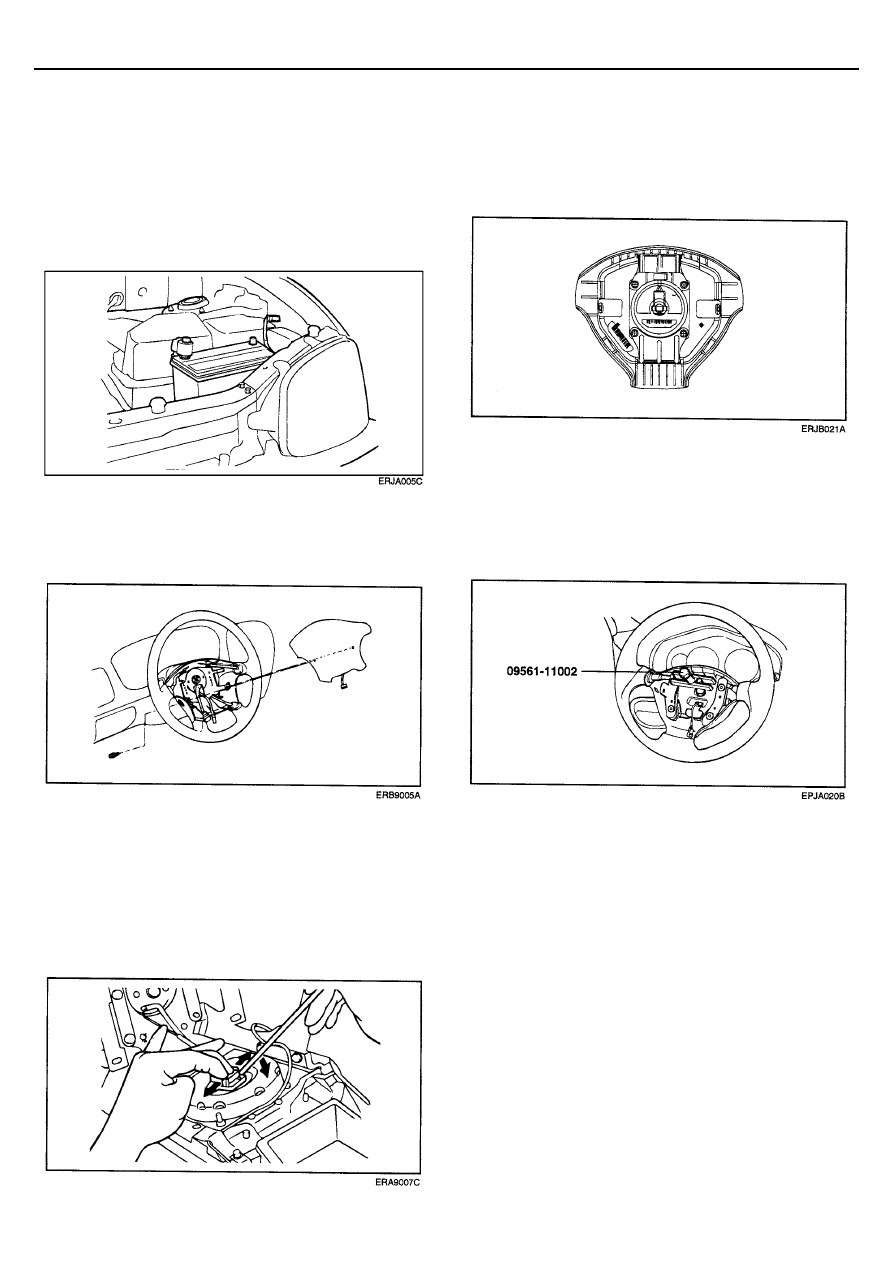

СНЯТИЕ


1.  Отсоедините провод от отрицательной клеммы

аккумуляторной батареи и надежно заизолируйте
разъем провода.


ВНИМАНИЕ
После отсоединения провода аккумуляторной батареи
подождите не менее 30 секунд, прежде чем приступить
к дальнейшей работе.





2.  Снимите боковые защитные крышки рулевого колеса,

отверните болты крепления модуля подушки
безопасности с помощью ключа под внутренний
шестигранник.






3.  Для отсоединения разъема часовой пружины от

модуля подушки безопасности нажмите на фиксатор по
направлению к внешней стороне и освободите его.


ВНИМАНИЕ
Во избежание повреждения разъема не прилагайте
значительного усилия при отсоединении разъема,
соединяющего часовую пружину и модуль подушки
безопасности.






 4. Снимите модуль фронтальной подушки безопасности

водителя.


ВНИМАНИЕ
Снятый модуль подушки безопасности следует хранить
в чистом сухом месте, защитной накладкой (лицевой
стороной) вверх.





5.  С помощью специального инструмента (09561-11002)

снимите рулевое колесо.


ВНИМАНИЕ
Не стучите по рулевому колесу при снятии, так как
возможно повреждение механизма складывания
рулевой колонки.






RT-24

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)







ПРОВЕРКА



МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ


Если хотя бы одна из проверяемых деталей будет признана
дефектной в результате проверки, то замените модуль
подушки безопасности новым.

Утилизацию старого модуля подушки безопасности
произведите в соответствии с требованиями специальной
методики.

ВНИМАНИЕ
Никогда не пытайтесь измерить сопротивление цепи
модуля (электрозапала), даже если Вы используете
рекомендованный тестер. При измерении тестером
сопротивления цепи может произойти
несанкционированное срабатывание подушек
безопасности, что вызовет тяжелые травмы
обслуживающего персонала.

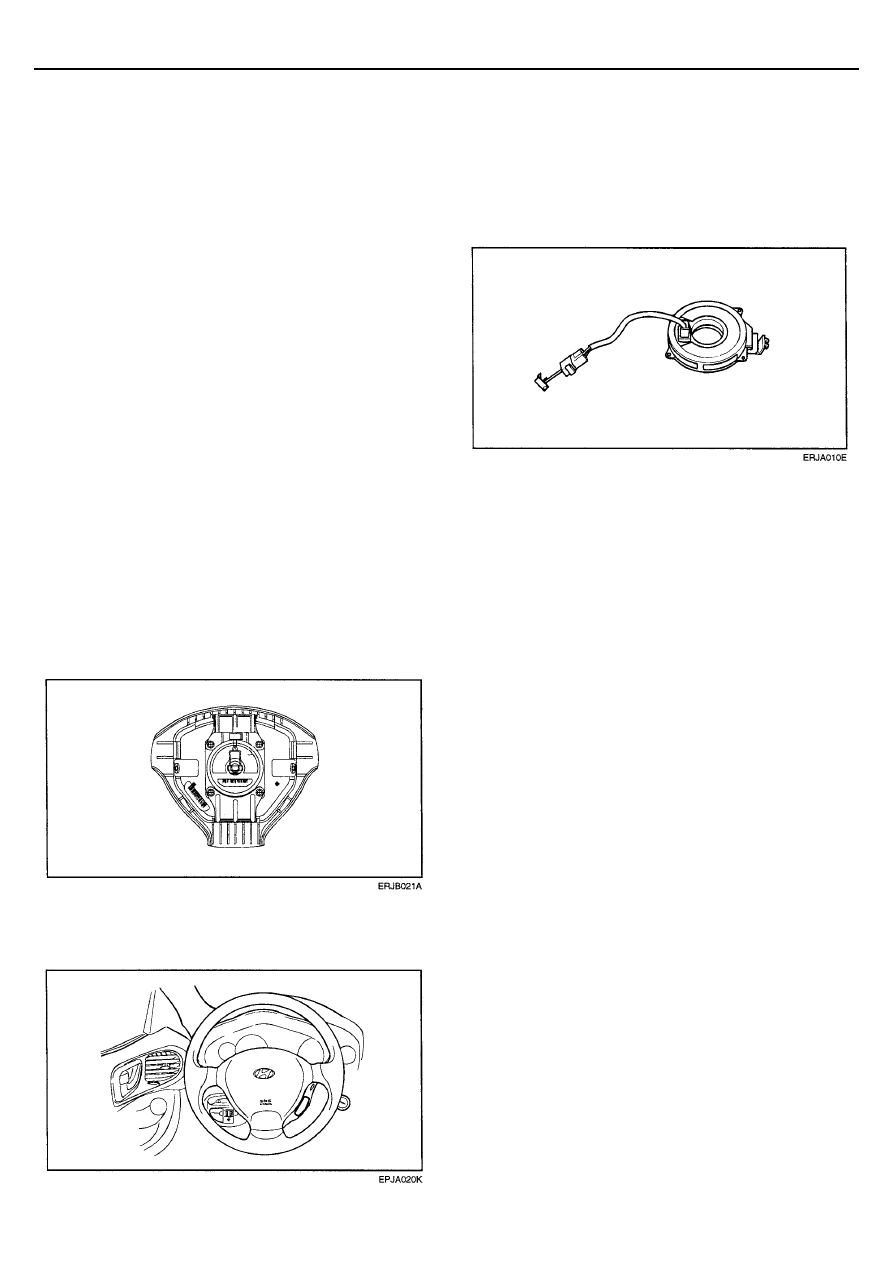

1.  Проверьте защитную накладку модуля подушки

безопасности на отсутствие трещин, вмятин и
деформации.


2.  Проверьте модуль подушки безопасности на

отсутствие вмятин, трещин или деформаций.


3.  Проверьте состояние (отсутствие перегибов и

защемления) жгутов проводов, отсутствие
повреждения фиксаторов, отсутствие повреждения
разъемов и деформации выводов разъемов.


4.  Проверьте корпус надувного устройства

(газогенератор) на отсутствие вмятин, трещин или
деформаций.






5.  Установите модуль подушки безопасности на рулевое

колесо и проверьте соответствие (по размерам и
посадке) модуля и рулевого колеса.









ЧАСОВАЯ ПРУЖИНА


1.  Если в результате проведения следующих проверок

обнаружен хотя бы один из приведенных дефектов, то
замените часовую пружину новой.


2.  Проверьте отсутствие повреждений разъемов часовой

пружины и защитных трубок, и отсутствие деформации
выводов разъемов.







МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА (PAB)

RT-25







МОДУЛЬ ФРОНТАЛЬНОЙ
ПОДУШКИ БЕЗОПАСНОСТИ
ПАССАЖИРА (PAB)



МОДУЛЬ ФРОНТАЛЬНОЙ ПОДУШКИ
БЕЗОПАСНОСТИ ПАССАЖИРА (PAB)



СНЯТИЕ

ПРИМЕЧАНИЕ
1.  Никогда не пытайтесь разбирать или

ремонтировать модуль подушки безопасности.

2.  Не роняйте на пол модуль подушки безопасности, а

также не допускайте попадание на него воды,
масла и топлива. При обнаружении вмятин, трещин
или деформации и коррозии замените модуль
подушки безопасности новым.

3.  Модуль подушки безопасности следует хранить на

плоской горизонтальной поверхности, расположив
его так, чтобы защитная накладка была сверху.
Не кладите какие-либо предметы на модуль
подушки безопасности.

4.  Не допускайте нагрева модуля подушки

безопасности до температуры свыше 93

°С.

5.  Утилизация несработавшего модуля подушки

безопасности производится в строгом
соответствии со специальной методикой.

6.  Никогда не пытайтесь измерить сопротивление

цепи модуля (электрозапала), даже если Вы
используете рекомендованный тестер. При
измерении тестером сопротивления цепи может
произойти несанкционированное срабатывание
подушек безопасности, что вызовет тяжелые
травмы обслуживающего персонала.

7.  После срабатывания надувной подушки

безопасности пассажира необходимо заменить
модуль подушки безопасности в сборе с ее
проводкой. Электрозапал расплавляется при
разворачивании подушки безопасности пассажира,
делая проводку модуля неработоспособной.


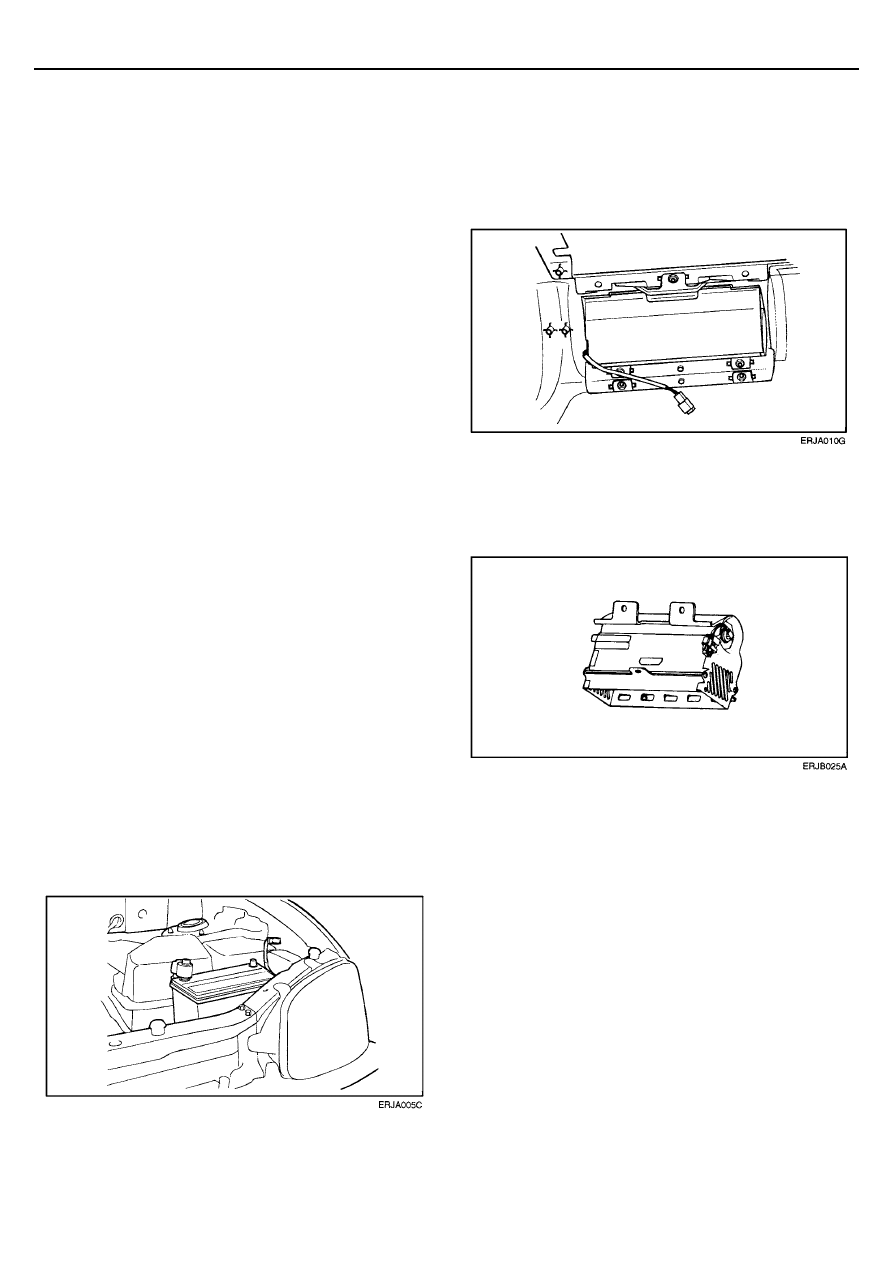

1.  Отсоедините провод от отрицательной клеммы

аккумуляторной батареи.


ВНИМАНИЕ
Подождите не менее 30 секунд, прежде чем приступить
к дальнейшей работе.






 2. Снимите вещевой ящик.


3.  Отсоедините разъем модуля фронтальной подушки

безопасности пассажира.


4.  Снимите панель приборов в сборе и извлеките модуль

фронтальной подушки безопасности пассажира.
(Смотрите главу BD - "Кузов").






5.  Наружная облицовка модуля фронтальной подушки

безопасности пассажира интегрирована в накладку
панели приборов, поэтому после срабатывания
подушки безопасности пассажира панель приборов
необходимо заменить.
