RT-18

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)







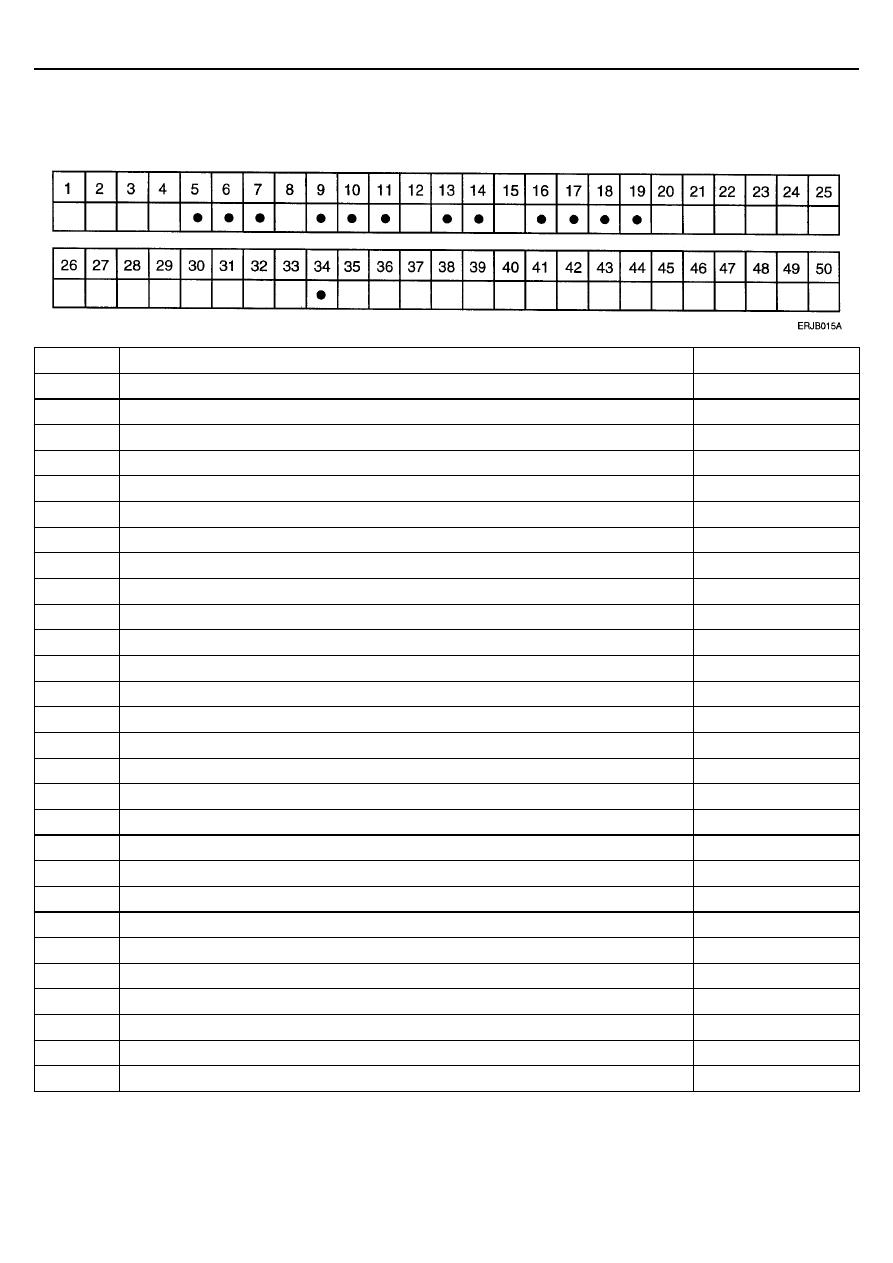

РАЗЪЕМ ЭЛЕКТРОННОГО БЛОКА УПРАВЛЕНИЯ SRS (ТИП 2) – (SRE-LC)



ФРОНТАЛЬНАЯ ПОДУШКА БЕЗОПАСНОСТИ ВОДИТЕЛЯ (DAB), ФРОНТАЛЬНАЯ ПОДУШКА
БЕЗОПАСНОСТИ ПАССАЖИРА (PAB) И ПРЕДНАТЯЖИТЕЛИ РЕМНЕЙ БЕЗОПАСНОСТИ (BPT)





№ вывода

Назначение вывода

Тип сигнала

1

Не используется

-

2

Не используется

-

3

Не используется

-

4

Не используется

-

5

Питание от аккумуляторной батареи

Входной

6 "Масса" (GND)

Входной

7

Контрольная лампа SRS

Выходной

8

Не используется

-

9

Линия "К" диагностики

Входной/Выходной

10

Модуль подушки безопасности водителя (DAB) - сигнал высокого уровня

Выходной

11

Модуль подушки безопасности водителя (DAB) - сигнал низкого уровня

Выходной

12

Не используется

-

13

Преднатяжитель ремня безопасности водителя (DBRT) - сигнал высокого уровня

Выходной

14

Преднатяжитель ремня безопасности водителя (DBRT) - сигнал низкого уровня

Выходной

15

Не используется

-

16

Преднатяжитель ремня безопасности пассажира (PBRT) - сигнал низкого уровня

Выходной

17

Преднатяжитель ремня безопасности пассажира (PBRT) - сигнал высокого уровня

Выходной

18

Преднатяжитель ремня безопасности водителя (DBRT) - сигнал высокого уровня

Выходной

19

Преднатяжитель ремня безопасности водителя (DBRT) - сигнал низкого уровня

Выходной

20

Не используется

-

21

Не используется

-

22-25

Не используется

-

26-29

Замыкающая перемычка

-

30

Не используется

-

31-32

Замыкающая перемычка

-

33

Не используется

-

34

Аварийный выход

Выходной

35-36

Замыкающая перемычка

-





ЭЛЕКТРОННЫЙ БЛОК УПРАВЛЕНИЯ SRS (SRSCM)

RT-19







№ вывода

Назначение вывода

Тип сигнала

37

Не используется

-

38-39

Замыкающая перемычка

-

40

Не используется

-

41-44

Замыкающая перемычка

-

45

Не используется

-

46

Не используется

-

47-50

Не используется

-





RT-20

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)







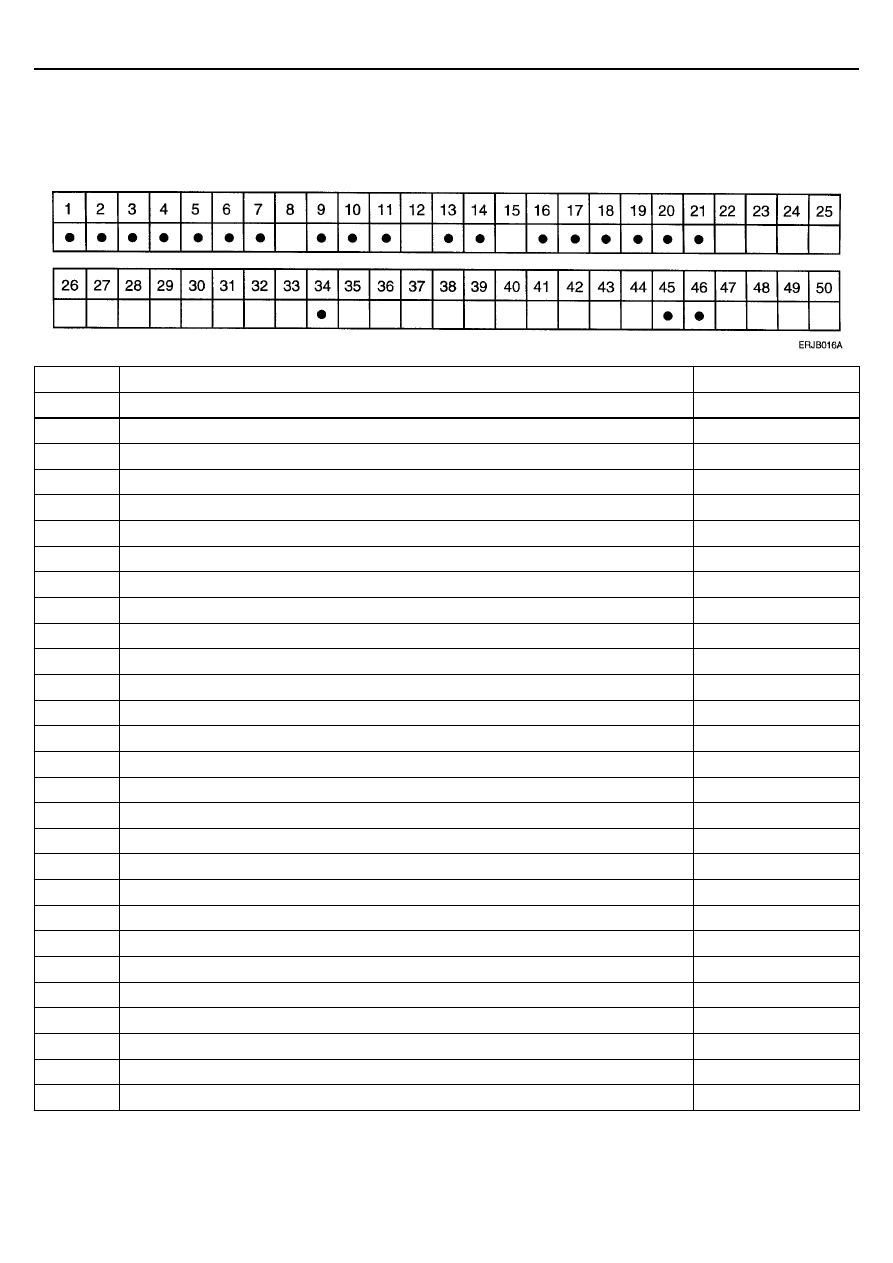

РАЗЪЕМ ЭЛЕКТРОННОГО БЛОКА УПРАВЛЕНИЯ SRS (ТИП 3) – (SRE-HMC)



ФРОНТАЛЬНАЯ ПОДУШКА БЕЗОПАСНОСТИ ВОДИТЕЛЯ (DAB), ФРОНТАЛЬНАЯ ПОДУШКА
БЕЗОПАСНОСТИ ПАССАЖИРА (PAB), БОКОВЫЕ ПОДУШКИ БЕЗОПАСНОСТИ (SAB) И
ПРЕДНАТЯЖИТЕЛИ РЕМНЕЙ БЕЗОПАСНОСТИ (BPT)





№ вывода

Назначение вывода

Тип сигнала

1

Модуль боковой подушки безопасности пассажира (PSAB) - сигнал высокого уровня

Выходной

2

Модуль боковой подушки безопасности пассажира (PSAB) - сигнал низкого уровня

Выходной

3

Модуль боковой подушки безопасности водителя (DSAB) - сигнал низкого уровня

Выходной

4

Модуль боковой подушки безопасности водителя (DSAB) - сигнал высокого уровня

Выходной

5

Питание от аккумуляторной батареи

Входной

6 "Масса" (GND)

Входной

7

Контрольная лампа SRS

Выходной

8

Не используется

-

9

Линия "К" диагностики

Входной/Выходной

10

Модуль подушки безопасности водителя (DAB) - сигнал высокого уровня

Выходной

11

Модуль подушки безопасности водителя (DAB) - сигнал низкого уровня

Выходной

12

Не используется

-

13

Модуль подушки безопасности пассажира (PAB) - сигнал высокого уровня

Выходной

14

Модуль подушки безопасности пассажира (PAB) - сигнал низкого уровня

Выходной

15

Не используется

-

16

Преднатяжитель ремня безопасности пассажира,(PBRT) - сигнал низкого уровня

Выходной

17

Преднатяжитель ремня безопасности пассажира,(PBRT) - сигнал высокого уровня

Выходной

18

Преднатяжитель ремня безопасности водителя,(DBRT) - сигнал высокого уровня

Выходной

19

Преднатяжитель ремня безопасности водителя,(DBRT) - сигнал низкого уровня

Выходной

20

Датчик бокового удара со стороны водителя - сигнал высокого уровня

Входной/Выходной

21

Датчик бокового удара со стороны пассажира - сигнал высокого уровня

Входной/Выходной

22-25

Не используется

-

26-29

Замыкающая перемычка

-

30

Не используется

-

31-32

Замыкающая перемычка

-

33

Не используется

-

34

Аварийный выход

Выходной

35-36

Замыкающая перемычка

-





ЭЛЕКТРОННЫЙ БЛОК УПРАВЛЕНИЯ SRS (SRSCM)

RT-21







№ вывода

Назначение вывода

Тип сигнала

37

Не используется

-

38-39

Замыкающая перемычка

-

40

Не используется

-

41-44

Замыкающая перемычка

-

45

Датчик бокового удара со стороны водителя - сигнал низкого уровня

Входной/Выходной

46

Датчик бокового удара со стороны пассажира - сигнал низкого уровня

Входной/Выходной

47-50

Не используется

-
