RT-14

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

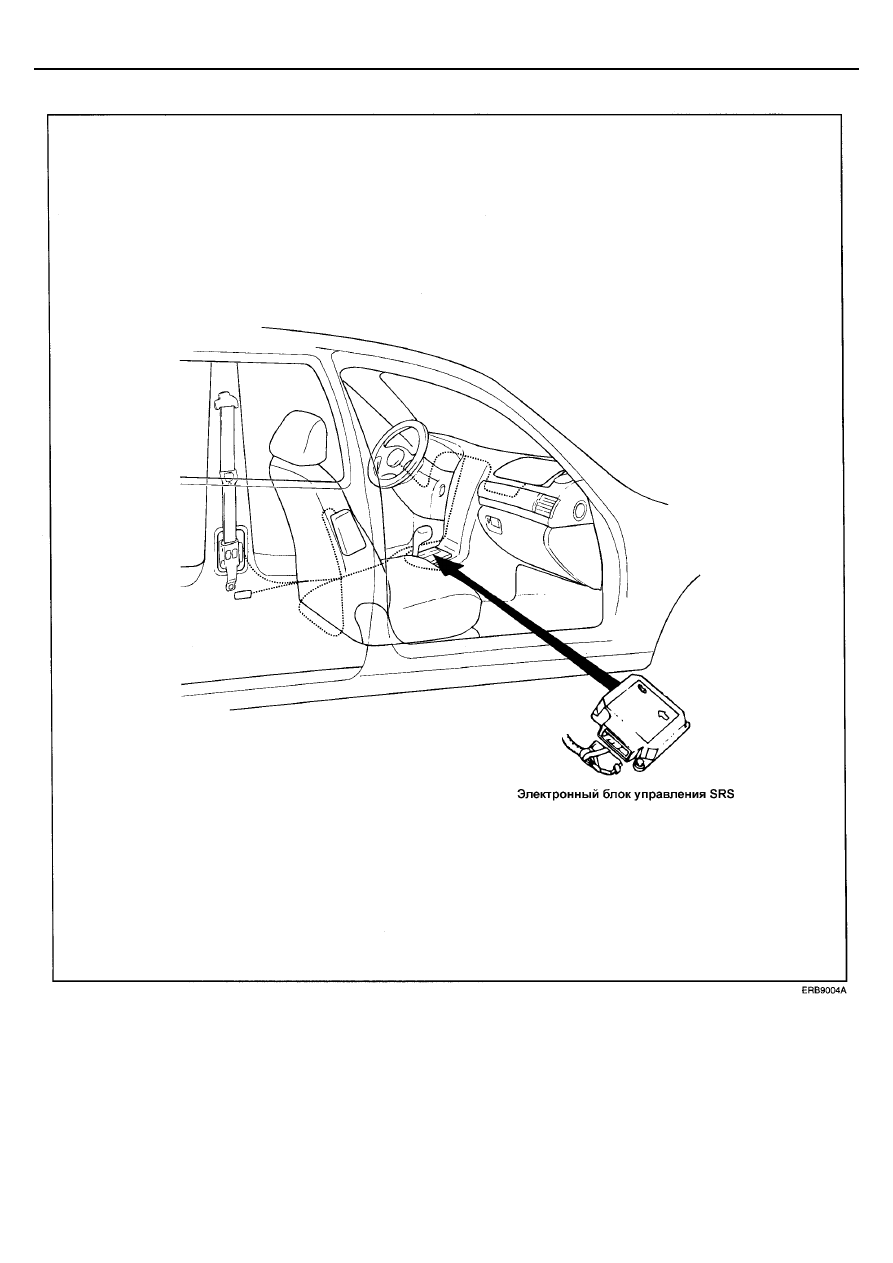

ЭЛЕКТРОННЫЙ БЛОК УПРАВЛЕНИЯ SRS (SRSCM)

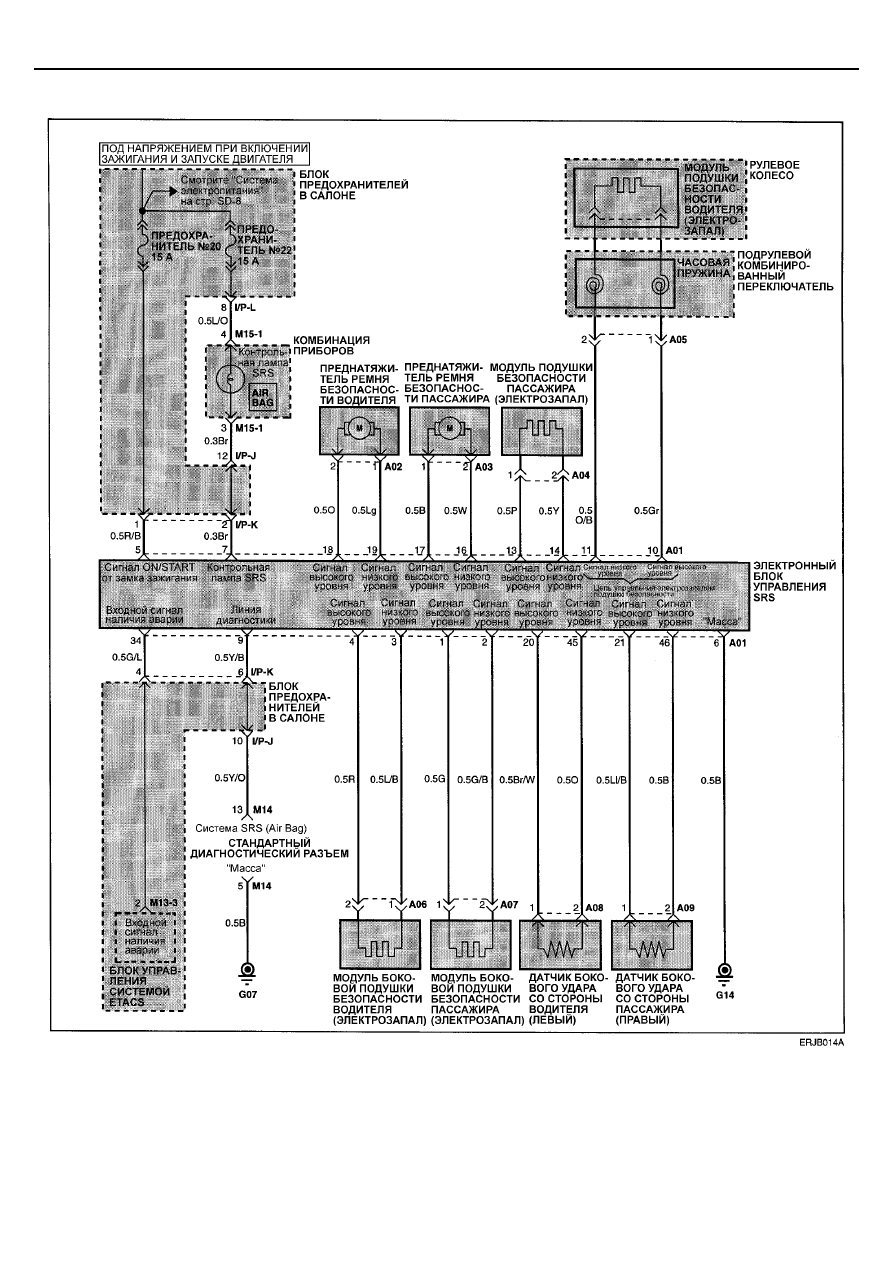

ЭЛЕКТРОННЫЙ БЛОК УПРАВЛЕНИЯ SRS (SRSCM)

RT-15







ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)







RT-16

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)







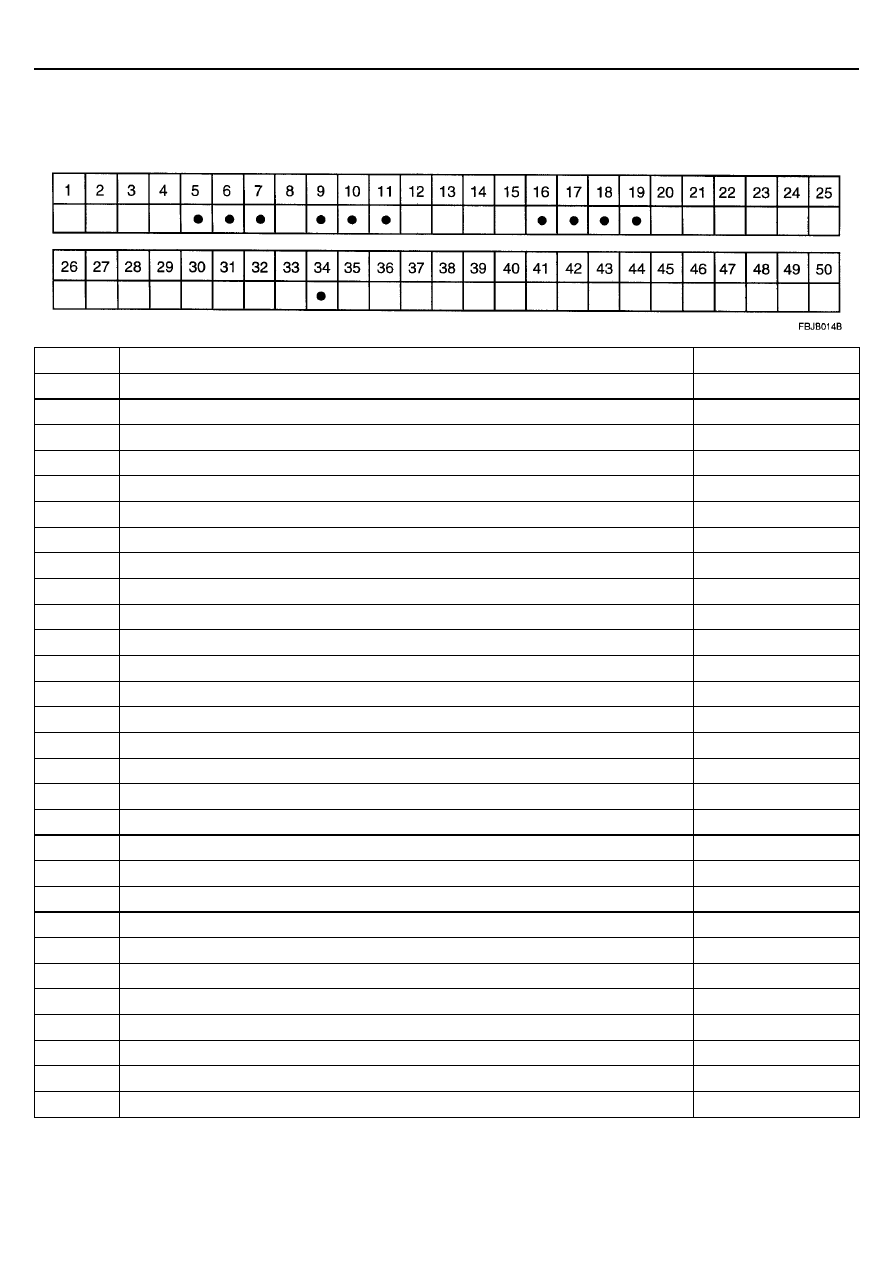

РАЗЪЕМ ЭЛЕКТРОННОГО БЛОКА УПРАВЛЕНИЯ SRS (ТИП 1) – (SRE-LC)



ФРОНТАЛЬНАЯ ПОДУШКА БЕЗОПАСНОСТИ ВОДИТЕЛЯ (DAB) И ПРЕДНАТЯЖИТЕЛИ РЕМНЕЙ
БЕЗОПАСНОСТИ (BPT)





№ вывода

Назначение вывода

Тип сигнала

1

Не используется

-

2

Не используется

-

3

Не используется

-

4

Не используется

-

5

Питание от аккумуляторной батареи

Входной

6 "Масса" (GND)

Входной

7

Контрольная лампа SRS

Выходной

8

Не используется

-

9

Линия "К" диагностики

Входной/Выходной

10

Модуль подушки безопасности водителя (DAB) - сигнал высокого уровня

Выходной

11

Модуль подушки безопасности водителя (DAB) - сигнал низкого уровня

Выходной

12

Не используется

-

13

Не используется

-

14

Не используется

-

15

Не используется

-

16

Преднатяжитель ремня безопасности пассажира (PBRT) - сигнал низкого уровня

Выходной

17

Преднатяжитель ремня безопасности пассажира (PBRT) - сигнал высокого уровня

Выходной

18

Преднатяжитель ремня безопасности водителя (DBRT) - сигнал высокого уровня

Выходной

19

Преднатяжитель ремня безопасности водителя (DBRT) - сигнал низкого уровня

Выходной

20

Не используется

-

21

Не используется

-

22-25

Не используется

-

26-29

Замыкающая перемычка

-

30

Не используется

-

31-32

Замыкающая перемычка

-

33

Не используется

-

34

Аварийный выход

Выходной

35-36

Замыкающая перемычка

-

37

Не используется

-





ЭЛЕКТРОННЫЙ БЛОК УПРАВЛЕНИЯ SRS (SRSCM)

RT-17







№ вывода

Назначение вывода

Тип сигнала

38-39

Замыкающая перемычка

-

40

Не используется

-

41-44

Замыкающая перемычка

-

45

Не используется

-

46

Не используется

-

47-50

Не используется

-
