ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)







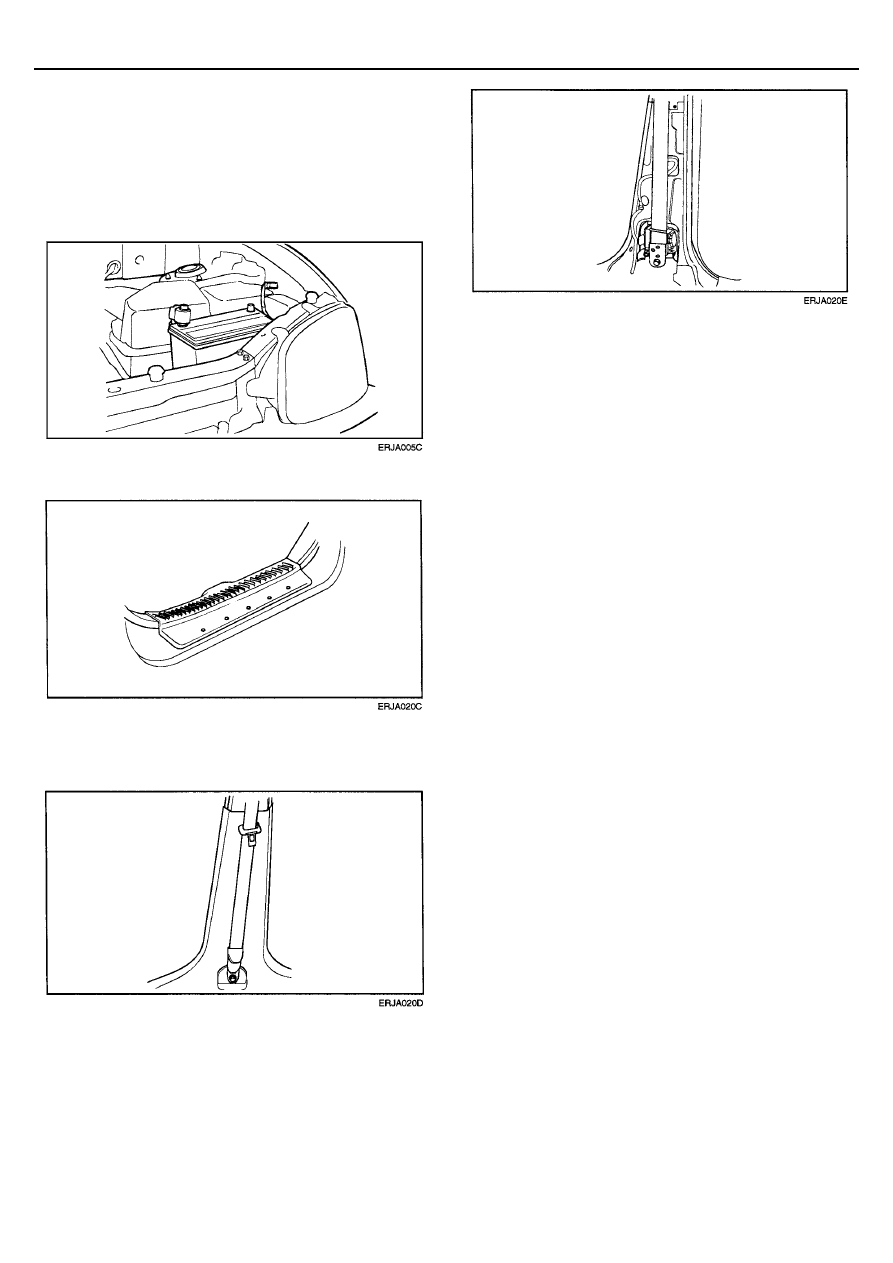

СНЯТИЕ


1.  Отсоедините провод от отрицательной клеммы

аккумуляторной батареи.


ВНИМАНИЕ
Подождите не менее 30 секунд, прежде чем приступить
к дальнейшей работе.





2.  Снимите накладку порога двери.





3.  Отверните болт нижней пластины крепления ремня

безопасности и снимите нижнюю облицовку
центральной стойки.






4.  Снимите накладку верхней направляющей ремня

безопасности и снимите верхнюю направляющую
ремня безопасности.


5.  Снимите нижнюю направляющую ремня безопасности

и ремня безопасности переднего сиденья.








ВНИМАНИЕ
1.  Никогда не пытайтесь разбирать или

ремонтировать преднатяжитель ремня
безопасности (BPT).

2.  Не роняйте на пол преднатяжитель ремня

безопасности (BPT), а также не допускайте
попадание на него воды, масла и смазки.



При обнаружении вмятин, трещин или деформации
и коррозии замените преднатяжитель новым.

3.  Не кладите какие-либо предметы на

преднатяжитель ремня безопасности (BPT).

4.  Не допускайте нагрева преднатяжителя ремня

безопасности (BPT) до температуры свыше 93

°С.

5.  Преднатяжитель ремня безопасности (BPT) может

сработать только один раз. Убедитесь, что
преднатяжитель ремня безопасности (BPT) был
заменен после срабатывания.

6.  При работе со сработавшим преднатяжителем

ремня безопасности (BPT) наденьте защитные очки
и перчатки.





МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА (PAB)

RT-27







МОДУЛЬ ПОДУШКИ
БЕЗОПАСНОСТИ ПАССАЖИРА
(PAB)

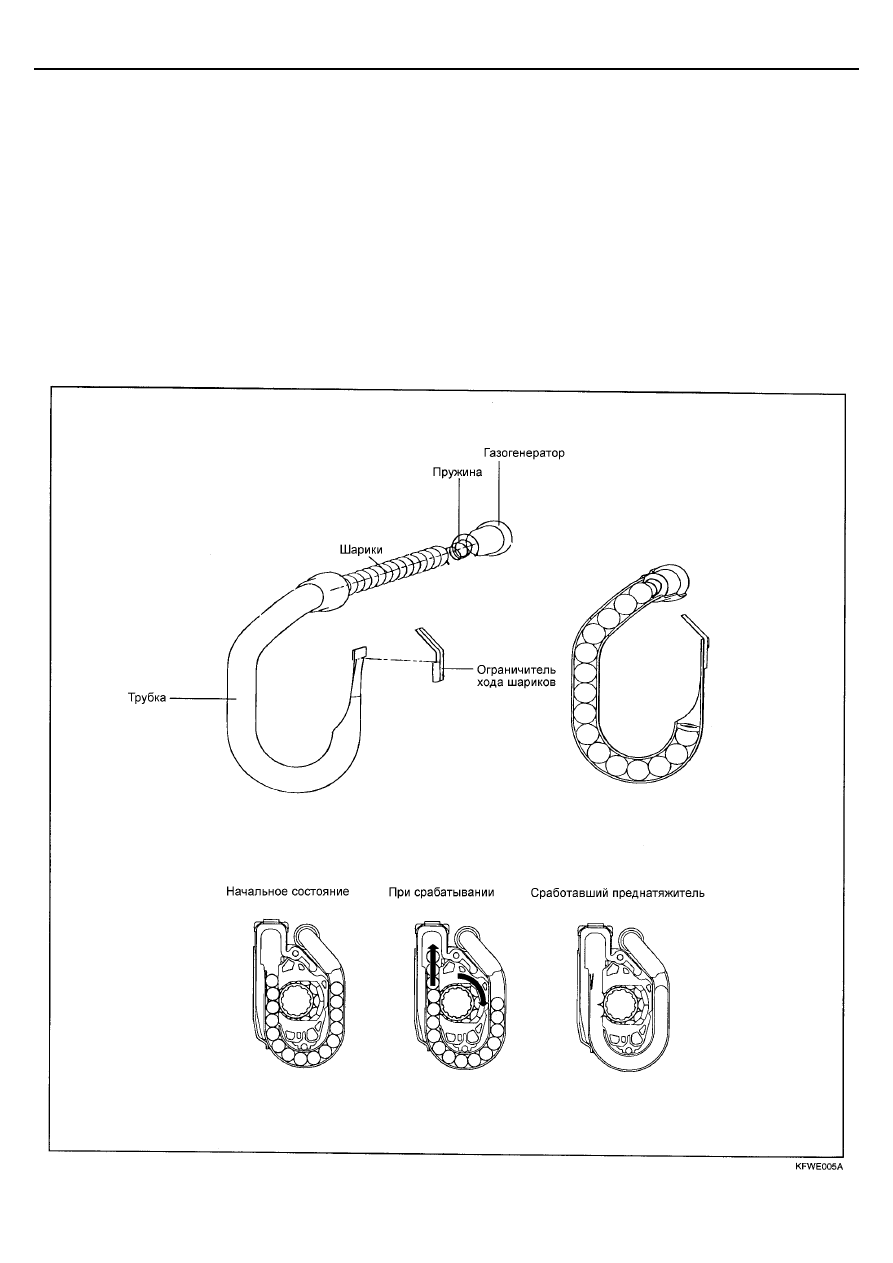

РАБОТА ПРЕДНАТЯЖИТЕЛЯ


В случае столкновения автомобиля под определенным
углом относительно лобового удара электрозапал
газогенератора воспламеняется по управляющему сигналу
электронного блока управления SRS (SRSCM).

Производимый газогенератором газ вызовет перемещение
поршня в корпусе впускного коллектора преднатяжителя
(цилиндре), который будет воздействовать на храповик
(rack gear).




Храповик приводит во вращение шестерню поршня, а
ведущая шестерня приводит во вращение планетарные
шестерни (planet gears).

Наконец, полотно ремня безопасности втягивается
(натягивается) вращением инерционной катушки. Таким
образом, преднатяжитель ремня безопасности
способствует уменьшению вероятности получения травмы
водителем (или передним пассажиром) путем натяжения
его ремня безопасности. В результате предотвращается
возможность перемещения водителя (или переднего
пассажира) вперед и его удара об рулевое колесо или
панель приборов при столкновении автомобиля.






RT-28

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

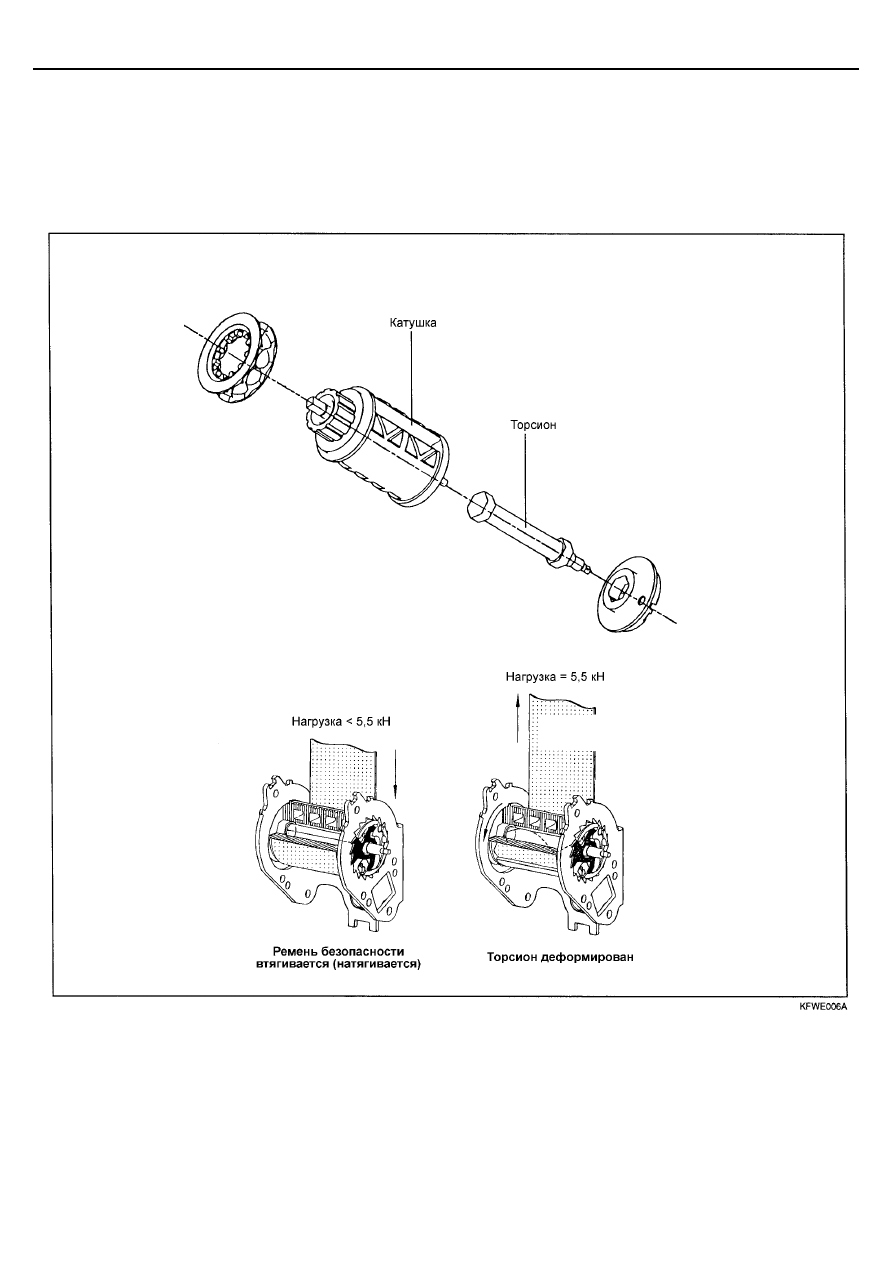

ОГРАНИЧИТЕЛЬ НАГРУЗКИ (LOAD
LIMITER)


Ограничитель нагрузки предназначен для уменьшения
усилия при натяжении ремня безопасности, действующего
на грудную клетку человека, когда он удерживается ремнем
безопасности на сиденье при столкновении автомобиля.




Если усилие натяжения ремня безопасности увеличится до
предельно допустимого значения, то торсион
преднатяжителя деформируется и в результате
инерционная катушка (webbing) отсоединяется от ремня
безопасности и таким образом уменьшается усилие
воздействия на человека.








МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА (PAB)

RT-29







ПРЕДНАТЯЖИТЕЛЬ РЕМНЯ БЕЗОПАСНОСТИ (BPT)

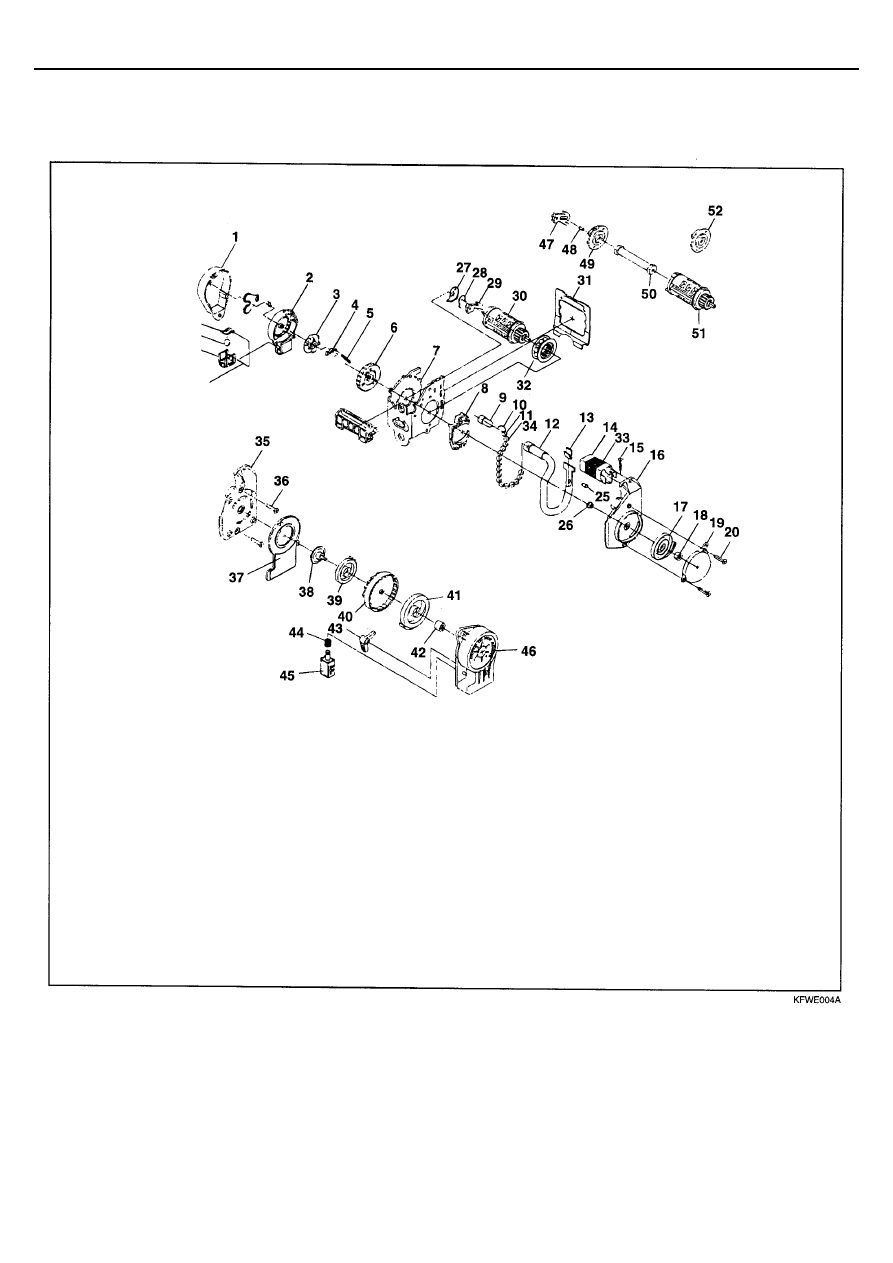

ДЕТАЛИ







1.  Крышка (L/RH)
2.  Фланец подшипника

(L/RH)

3.  Грузик
4.  Собачка датчика

положения

5.  Пружина датчика

положения

6.  Храповик (L/RH)
7.  Основание
8.  Шарик (L/RH)
9.  Газогенератор
10.  Пружина трубки
11.  Поршень
12.  Трубка (L/RH)
13.  Ограничитель хода

шариков



14.  Уловитель для

шариков (L/RH)

15.  Винт
16.  Крышка трубки (L/RH)
17.  Пружина перемотки
18.  Обойма пружины (L/RH)
19.  Крышка пружины (L/RH)
20.  Заклепка
27.  Удерживающая шайба

(L/RH)

28.  Пружина фиксирующего

диска

29.  Блокирующий

элемент (L/RH)

30.  Катушка
31.  Распорная пластина


32.  Ведущая шестерня
33.  Этикетка
34.  Алюминиевые шарики
35.  Крышка трубки (T/R)

(L/RH)

36.  Заклепка (T/R)
37.  Держатель (L/RH)
38.  Ось втулки
39.  Пружина ослабления

натяжения

40.  Стопорная шайба

(L/RH)

41.  Пружина нормального

натяжения

42.  Опорный вал
43.  Электромагнитный

клапан в сборе



44.  Возвратная пружина
45.  Рычаг электромагнит-

ного клапана (L/RH)

46.  Крышка (T/R) (L/RH)
47.  Блокирующий элемент

ограничителя
нагрузки (L/RH)

48.  Насадка
49.  Резьбовая головка

(со стопором) (L/RH)

50.  Торсион

(нагрузка 5,5 кН)

51.  Катушка ограничителя

нагрузки

52.  Резьбовая головка

(без стопора) (L/RH)
