РУЛЕВОЕ УПРАВЛЕНИЕ



ОБЩАЯ ИНФОРМАЦИЯ ........................................................................... ST-2



РУЛЕВОЕ УПРАВЛЕНИЕ С УСИЛИТЕЛЕМ ............................................ ST-9



















































































ST-2

РУЛЕВОЕ УПРАВЛЕНИЕ







ОБЩАЯ ИНФОРМАЦИЯ



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


Тип вала и шарнира рулевого управления

Телескопический, карданный вал вместе с регулируемой по
углу наклона рулевой колонкой

Тип рулевого механизма

Рейка и шестерня

Ход рейки рулевого механизма

142 ± 5,5 мм

Насос гидроусилителя рулевого управления

Лопастной

Угол поворота управляемых колес

Внутреннее колесо: 35,1

° ± 1°30'



Внешнее колесо: 30,7

°

Количество оборотов рулевого колеса от упора до упора 2,93

оборота





ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВОК И КОНТРОЛЯ


Люфтход рулевого колеса

0 - 30 мм

Момент начала вращения шарового шарнира наконечника
рулевой тяги

0,5 - 2,5 Нм



Натяжение ремня привода насоса гидроусилителя рулевого
управления при регулировке

Натяжение, Н

Прогиб, мм

Новый ремень

750 ± 100

8,8 - 11,0

Бывший в эксплуатации ремень

500 ± 50

12,5 - 14,3

При проверке натяжения ремня

500 ± 100

11,7 - 15,3

Максимальное давление нагнетания

7,8 - 8,3 МПа






ОБЩАЯ ИНФОРМАЦИЯ ST-3







МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ

Наименование

Момент (Нм)

Кронштейн крепления рулевой колонки и вала рулевого управления



Болт крепления модуля подушки безопасности

4 -6

Рулевая колонка к кронштейну крепления рулевой колонки (верхнему)

13 - 18

Рулевая колонка к кронштейну крепления рулевой колонки (нижнему)

13 - 18

Самоконтрящаяся гайка рулевого колеса

35 - 45

Карданный вал рулевого управления в сборе

15 - 20

Рулевой механизм



Нагнетательный шланг к корпусу клапана рулевого механизма

12 - 18

Возвратная трубка к корпусу клапана рулевого механизма

12 - 18

Рулевая тяга к рейке рулевого механизма

80 - 100

Контргайка наконечника рулевой тяги

50 - 55

Контргайка крышки упора рейки рулевого механизма

50 - 70

Самоконтрящаяся гайка ведущей шестерни и клапана в сборе

50 - 70

Заглушка

50 - 70

Трубки рулевого механизма

10 - 16

Наконечник рулевой тяги к поворотному кулаку

24 - 34

Кронштейн крепления поперечной балки

60 - 80

Поперечная балка и рулевой механизм

90 - 110

Насос гидроусилителя рулевого управления



Нагнетательный шланг к насосу гидроусилителя рулевого управления

55 - 65

Болт крепления насоса гидроусилителя рулевого управления

22 - 23 (Длинный)



17 - 26 (Короткий)

Датчик-выключатель давления жидкости в гидросистеме

17 - 23

Болт кронштейна крепления насоса гидроусилителя рулевого управления

39 - 60

Крышка насоса к корпусу насоса

33 - 43

Соединительный фланец к корпусу насоса

13,6 - 18,4

Клапан регулирования расхода жидкости к корпусу насоса

70 - 80

Шланги рулевого механизма и бачок гидросистемы усилителя рулевого управления



Болт кронштейна крепления бачка гидросистемы усилителя рулевого управления

4 - 6

Болт крепления фиксатора трубки охладителя

4 - 6

Фиксатор и кронштейн трубки

4 - 6

Болт крепления кронштейна нагнетательного шланга

4 - 6

Фиксатор шланга

4 - 6







ST-4

РУЛЕВОЕ УПРАВЛЕНИЕ







СМАЗОЧНЫЕ МАТЕРИАЛЫ





Наименование

Смазка

Количество

Подшипник рулевой колонки

Универсальная консистентная смазка
SAE J310a, NLGI №2

По необходимости

Места контакта ведущей шестерни и рейки
рулевого механизма

Универсальная консистентная смазка
SAE J310a, NLGI №2

По необходимости

Защитный чехол рулевой тяги

Силиконовая смазка

По необходимости

Насос гидроусилителя рулевого управления

Рабочая жидкость гидросистемы усилителя
рулевого управления (PSF - 3)

По необходимости

Рабочая жидкость гидросистемы усилителя
рулевого управления

Рабочая жидкость гидросистемы усилителя
рулевого управления (PSF - 3)

1,0 литр



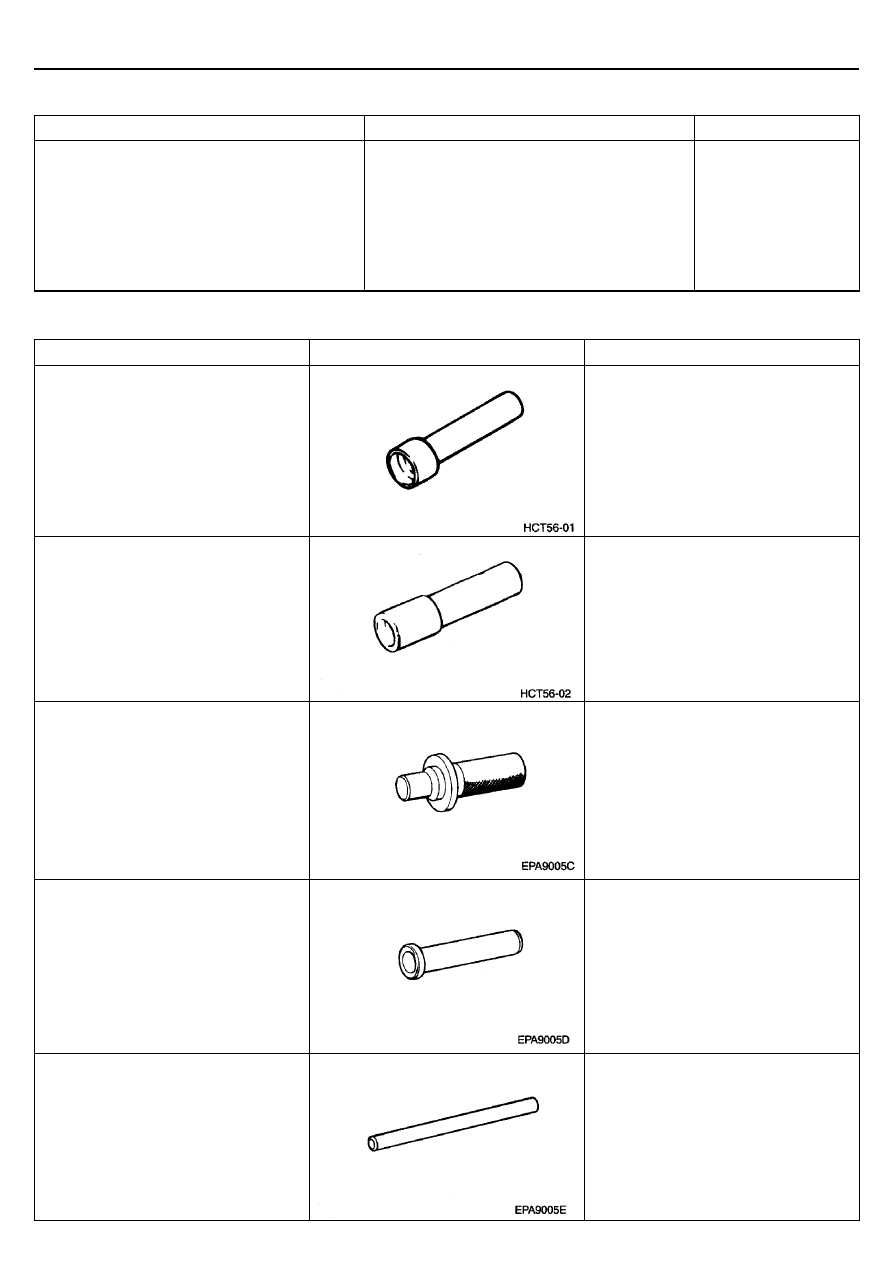

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

Инструмент (Номер и наименование)

Рисунок

Назначение

09222-21100
Оправка для установки маслосъемного
колпачка клапана.




Установка подшипника ведущей
шестерни рулевого механизма.

09222-32100
Оправка для установки маслосъемного
колпачка клапана.




Установка сальника насоса
гидроусилителя рулевого управления.

09431-11000
Оправка для установки переднего
сальника



Установка сальника ведущей шестерни
рулевого механизма.

09432-21601
Оправка для установки подшипника




Установка подшипника ведущей
шестерни рулевого механизма.

09517-21400
Выколотка



1.   Снятие подшипника ведущей

шестерни рулевого механизма.

2.   Снятие внешней обоймы

подшипника ведущей шестерни
рулевого механизма.
