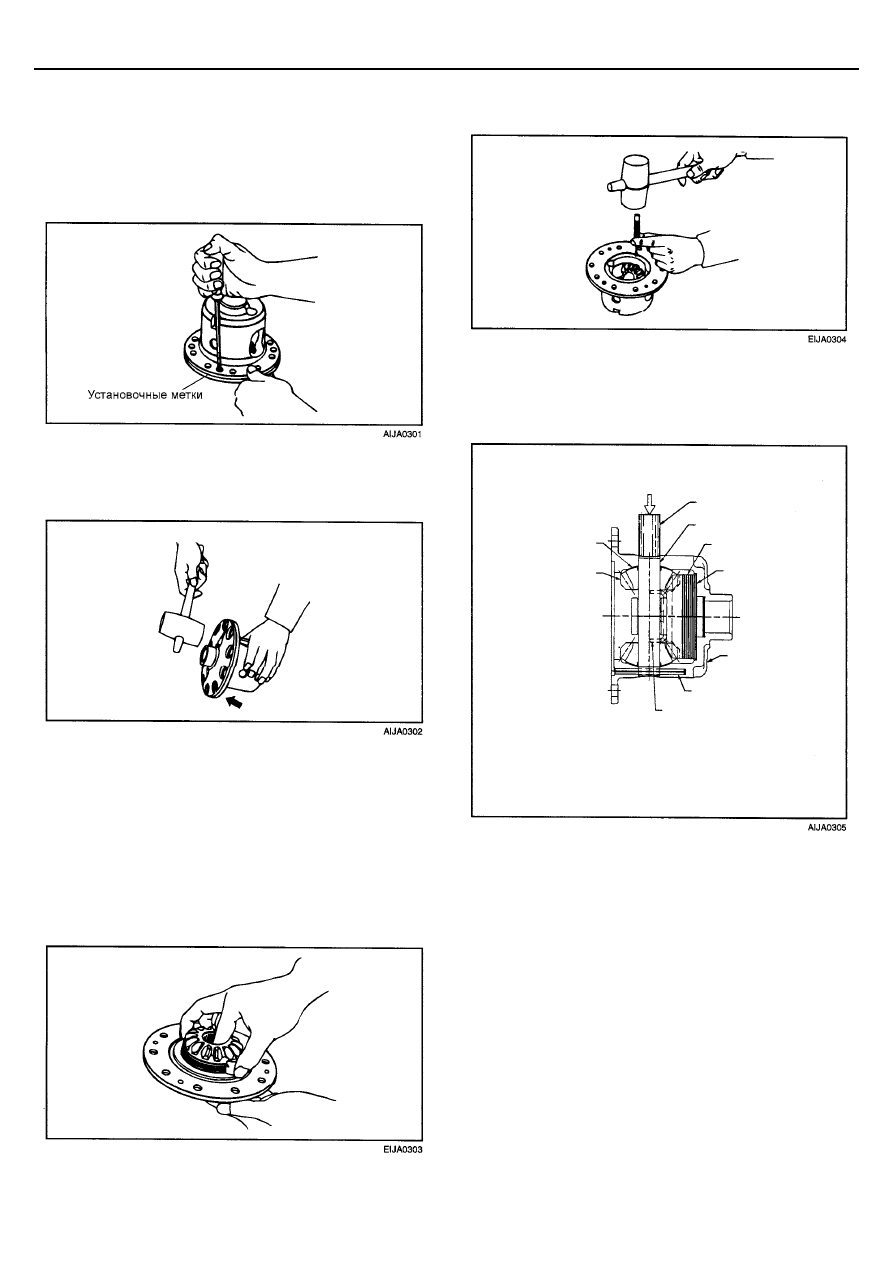

КАРТЕР ДИФФЕРЕНЦИАЛА В СБОРЕ DS-59







СНЯТИЕ


1.  Используя torx screw driver #T27, снимите с фланца

четыре винта.


ПРИМЕЧАНИЕ
•

Перед снятием, нанесите установочные метки.






•

Если коробка дифференциала не разбирается
руками, нанесите удар молотком, как показано на
рисунке.






2.  Снимите винты, левую часть коробки дифференциала,

прокладку левой части коробки дифференциала,
шестерни левой части коробки дифференциала в
сборе (полуосевая шестерня, набор фрикционных
дисков и полукруглые направляющие), распорную
пласину и две пружины из правой части коробки
дифференциала в сборе.


ПРИМЕЧАНИЕ
Храните детали правой и левой частей дифференциала
отдельно, не изменяя порядок установки деталей.






 3. Для снятия фиксатора оси сателлитов используйте

выколотку диаметром 4 мм и молоток.






4.  Снимите распорный вал с полуосевой шестерни.

ПРИМЕЧАНИЕ
Распорный вал должен (???), как показано на рисунке.





1. Шайба сателлита
2. Сателлит (2)
3. Ось (Ø 19 мм максимум)
4. Распорный вал
5. ???
6. Упорная шайба правой части коробки дифференциала
7. Правая часть коробки дифференциала
8. Фиксатор
9. Распорная пластина
10. Выбивание фиксатора
11. Выбивание распорного вала
12. Снятие остальных деталей



Нанести удар

DS-60

ВАЛ ПРИВОДА КОЛЕСА И МОСТЫ







5. ???

ПРИМЧАНИЕ
Не меняйте местами левые и правые части.






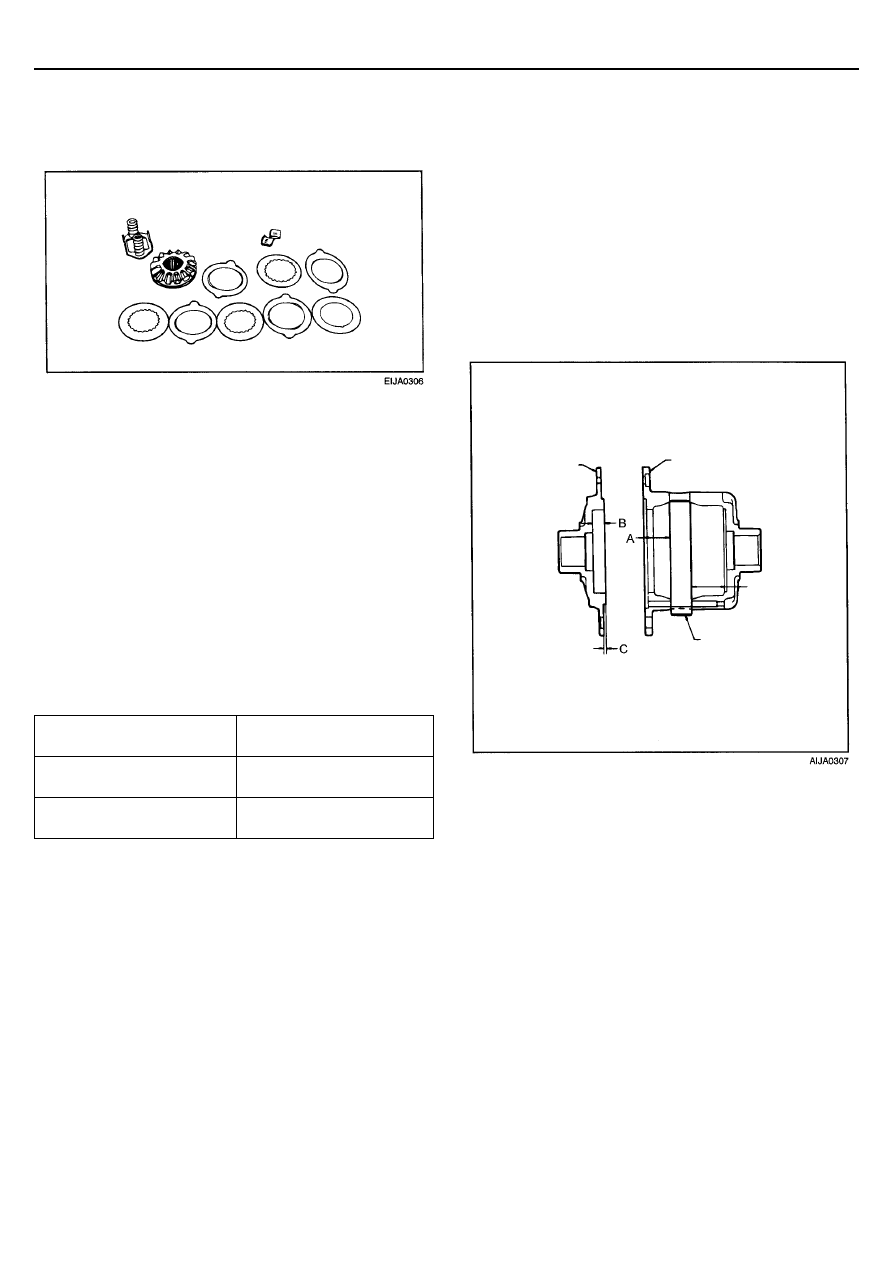

ПРОВЕРКА


1.  Проверьте полуосевые шестерни, сателлиты, шайбы

сателлитов и распорный вал на отсутствие износа и
повреждений. Если имеется износ, трещины, сужение,
задиры или металлоистирание, замените детали.


2.  Проверьте фрикционные поверхности контакта. После

промывки растворителем, ???




Если фрикционные поверхности контакта выработаны,
изношены, присутствуют продукты износа, замените
все фрикционные пластины и диски целиком.


3.  Измерьте толщину фрикционную поверхность контакта

дисков.




Если толщина фрикционной поверхности меньше
предельно допустимого значения, замените диск.



Диски дифференциала

Предельно допустимое

значение

С односторонним
углеродным покрытием

2,06 мм

С двусторонним углеродным
покрытием

1,65 мм


4.  Проверьте фрикционные диски и выступами. Если на

них есть следы задиров или проскальзования,
замените все диски целиком.



ВЫБОР УПОРНЫХ ШАЙБ ДЛЯ ДИСКОВ
ДИФФЕРЕНЦИАЛА


1.  Измерение для правой части коробки дифференциала.



Измерение при установке правой части коробки
дифференциала с осью сателлитов проводится так, как
показано на рисунке.


2.  Измерение для левой части коробки дифференциала.



Измерение левой части коробки дифференциала с
осью сателлитов соответственно проводится по
формуле и так, как показано на рисунке.


ЛЕВАЯ ЧАСТЬ КОРОБКИ ДИФФЕРЕНЦИАЛА = A + B - C





1. ЛЕВАЯ ЧАСТЬ КОРОБКИ ДИФФЕРЕНЦИАЛА
2. ПРАВАЯ ЧАСТЬ КОРОБКИ ДИФФЕРЕНЦИАЛА
3.Коробка
4. Распорный вал
5.Измерения для коробки (левой и правой частей)



КАРТЕР ДИФФЕРЕНЦИАЛА В СБОРЕ DS-61






5.  Значения шайб фрикционных дисков.


Номер детали (EATON CO)

Толщина шайбы

EDS98754 - 10

0,010’

EDS98754 - 15

0,015’

EDS98754 - 20

0,020’

EDS98754 - 30

0,025’

EDS98754 - 35

0,030’

EDS98754 - 40

0,035’

EDS98754 - 45

0,040’

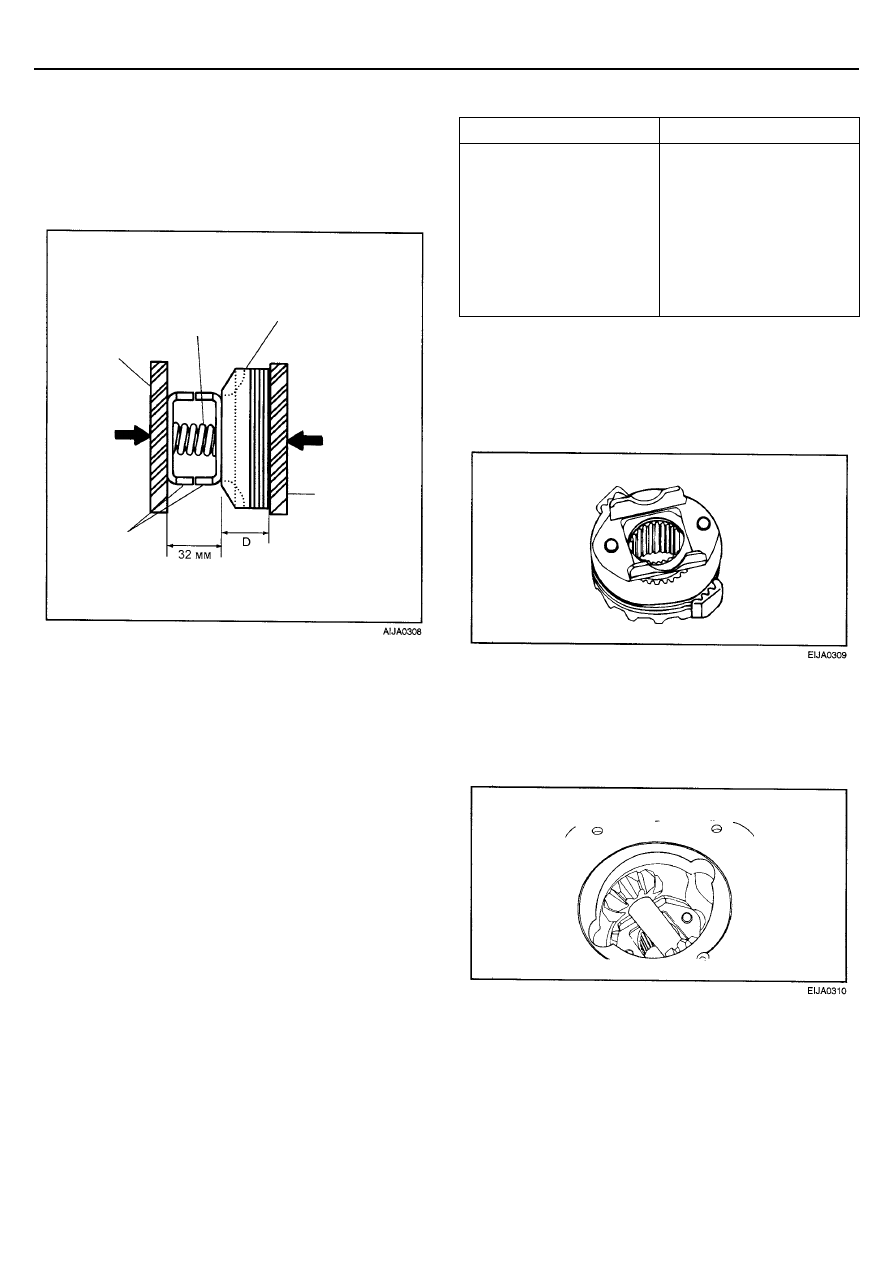

3.  Измерение для полуосевой шестерни.



Как показано на рисунке, установите диск
дифференциала, полуосевую шестерню, пружину и
распорную пластину и, сжимая с двух сторон,
добейтесь зазора не более 32 мм. В это время, зазор
между боковыми левой и правой шестернями и
верхней шестерней должен равняться расстоянию “D”.






4.  Выберете шайбы для правильной регулировки

положения полуосевой шестерни.



а.  Бывший в эксплуатации


Толщина шайбы = правый (левый) pocket - ???



б.  Новый диск


Толщина шайбы = правый (левый) pocket - ???


ПРИМЕЧАНИЕ
•

Толщина регулировочной шайбы должна быть в
пределах 0,08 мм.

•

Если требуется замена одного диска, то
заменяются все диски.




Рис 61-1
1.Стальная пластина
2.Регулировочная пружина
3.???
4.Распорная пластина





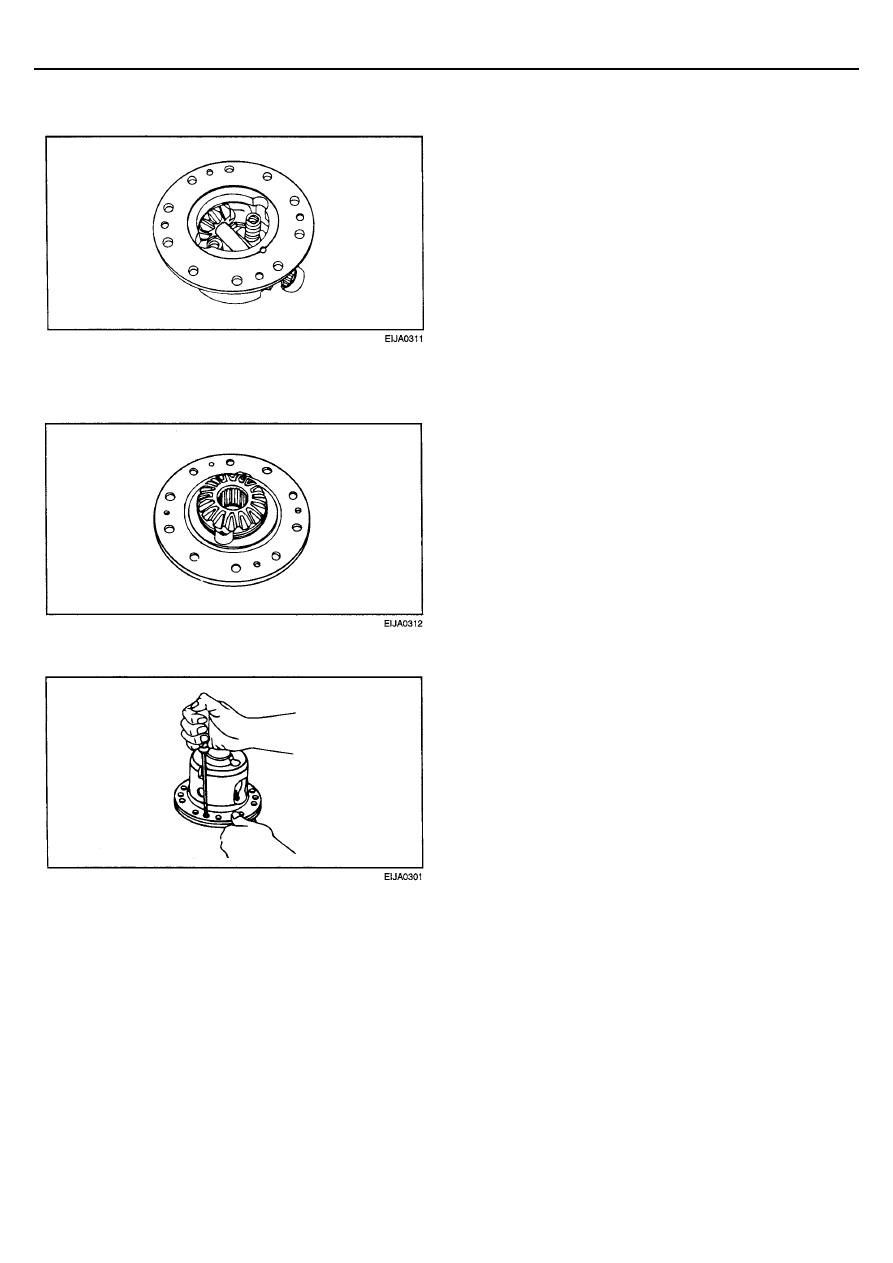

СБОРКА


1.  Установите ???

ПРИМЕЧАНИЕ
Нанесите смазку на           и             до сборки.





2.  Установите распорную пластину и полуосевую

шестерню.


3.  После установки оси сателлита, сателлита и шайбы,

зафиксируйте фиксатор оси сателлита с помощью
молотка.







DS-62

ВАЛ ПРИВОДА КОЛЕСА И МОСТЫ







4.  Установите пружину и распорную пластину в opposite

side???.






5.  После установки фрикционных дисков и полуосевой

шестерни в opposite side???, соберите две части
коробки дифференциала.






6.  Соедините коробку дифференциала винтами.
