КАРДАННЫЙ ВАЛ В СБОРЕ DS-11







ПРИМЕЧАНИЕ

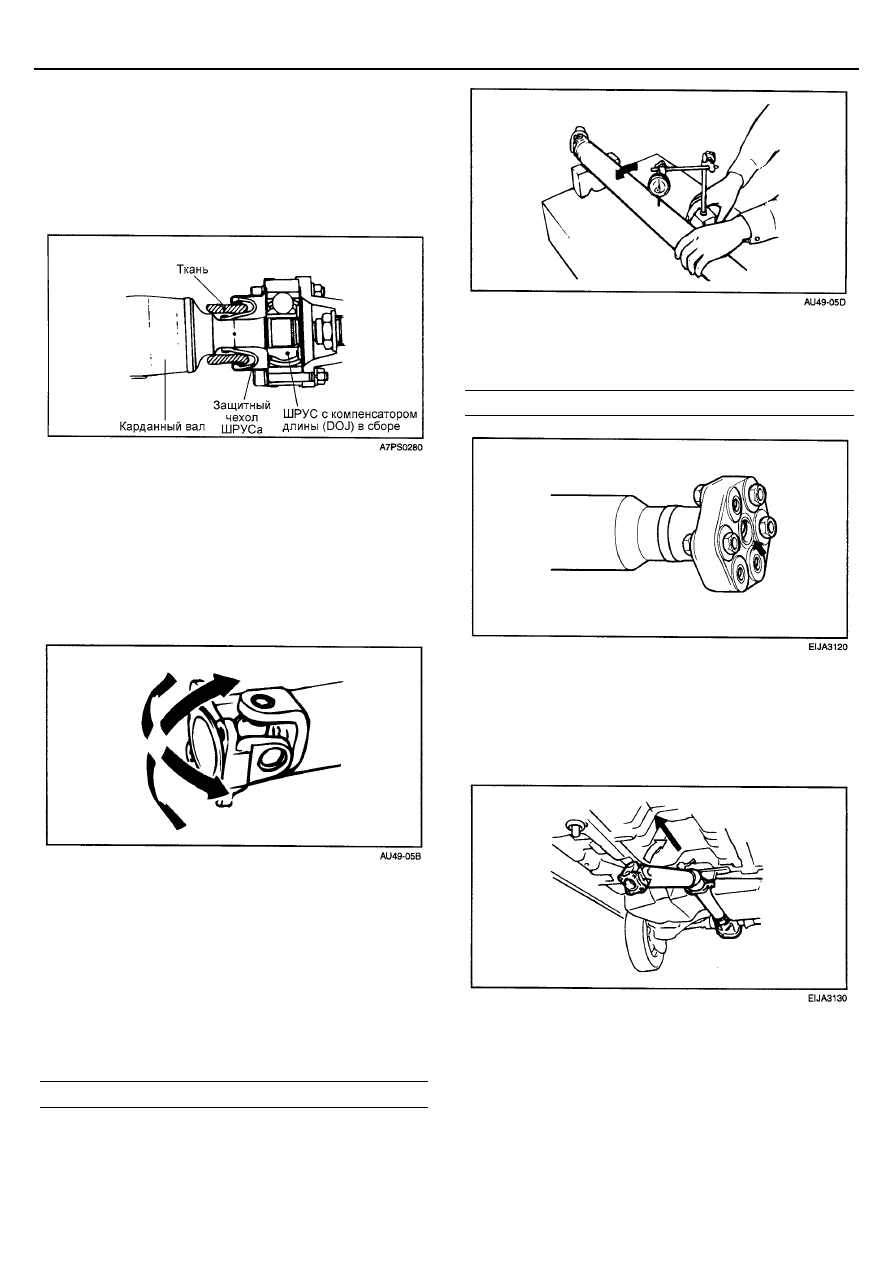

Снимайте карданный вал в прямом направлении и
горизонтальной плоскости так, чтобы не допустить
повреждения защитного чехла об край металлической
части чехла. Повреждение защитного чехла может быть
предотвращено и выполнение операции снятия будет
упрощено, если вставить кусок ткани или подобного
материала в сужение защитного чехла.






ПРОВЕРКА


1.  Проверьте вилки карданных валов на отсутствие

износа, деформаций или трещин.


2.  Проверьте трубу карданного вала на отсутствие

прогиба (биение), деформаций и скручивания.


3.  Проверьте плавность перемещения карданных

шарниров во всех плоскостях.






4.  Проверьте плавность вращения подшипника

промежуточной опоры карданного вала.


5.  Проверьте резиновые элементы крепления

промежуточной опоры карданного вала на отсутствие
повреждения и ухудшение технического состояния.


6.  Проверьте фланец на отсутствие повреждения и

ухудшение технического состояния.


7.  Проверьте биение карданного вала с помощью

стрелочного индикатора.


Предельно допустимое значение: 0,5 мм










УСТАНОВКА


1.Нанесите смазку на центральную часть фланца.

Рекомендуемая смазка: ALVANIA EP#2 (8 – 10 грамм)





2.  Слегка вставьте центральную часть фланца в ведущею

шестерню дифференциала.


ПРИМЕЧАНИЕ
Выпрямите карданный вал для сборки. Поддерживайте
промежуточную опору в сборе.








DS-12

ВАЛ ПРИВОДА КОЛЕСА И МОСТЫ







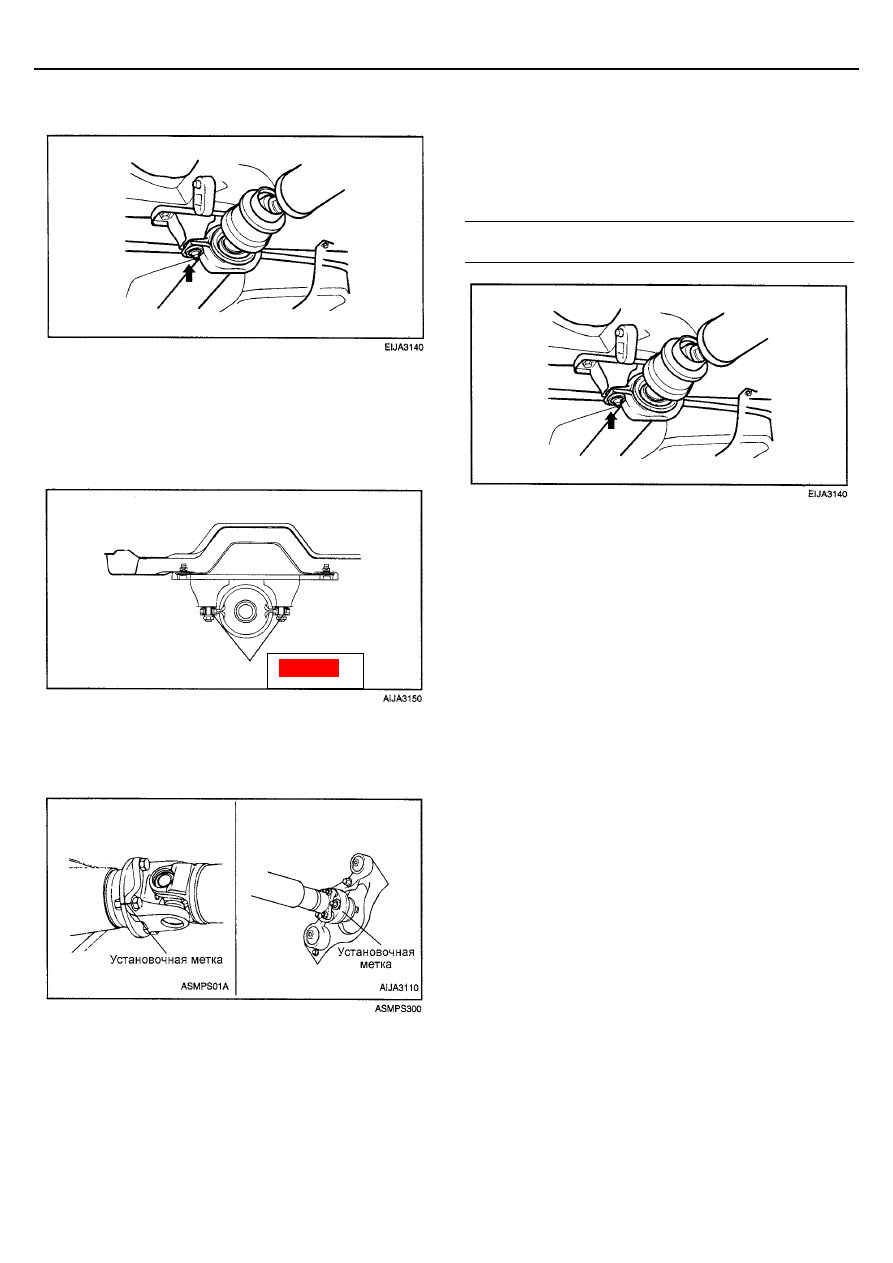

3.  Временно установите кронштейн крепления

промежуточной опоры.






ПРИМЕЧАНИЕ
•

Установите кронштейн крепления промежуточной
опоры так, чтобы установочная метка “R” была
направлена в сторону задней части автомобиля.

•

Установите фланец так, чтобы ??? были
направлены вверх как показано на рисунке.






4.  Совместите установочные метки относительного

положения фланца карданного вала и фланца
ведущей шестерни дифференциала. Установите
карданный вал.









ПРИМЕЧАНИЕ
Моменты затяжки:
Transfer flange к фланцевой вилке: 50 – 60 Нм
Differential companion к фланцу: 100 – 120 Нм

5.  Затяните кронштейн крепления промежуточной опоры

регламентируемым моментом.


Момент затяжки:
  40

–

50

Нм







?????????

КАРДАННЫЙ ВАЛ В СБОРЕ DS-13

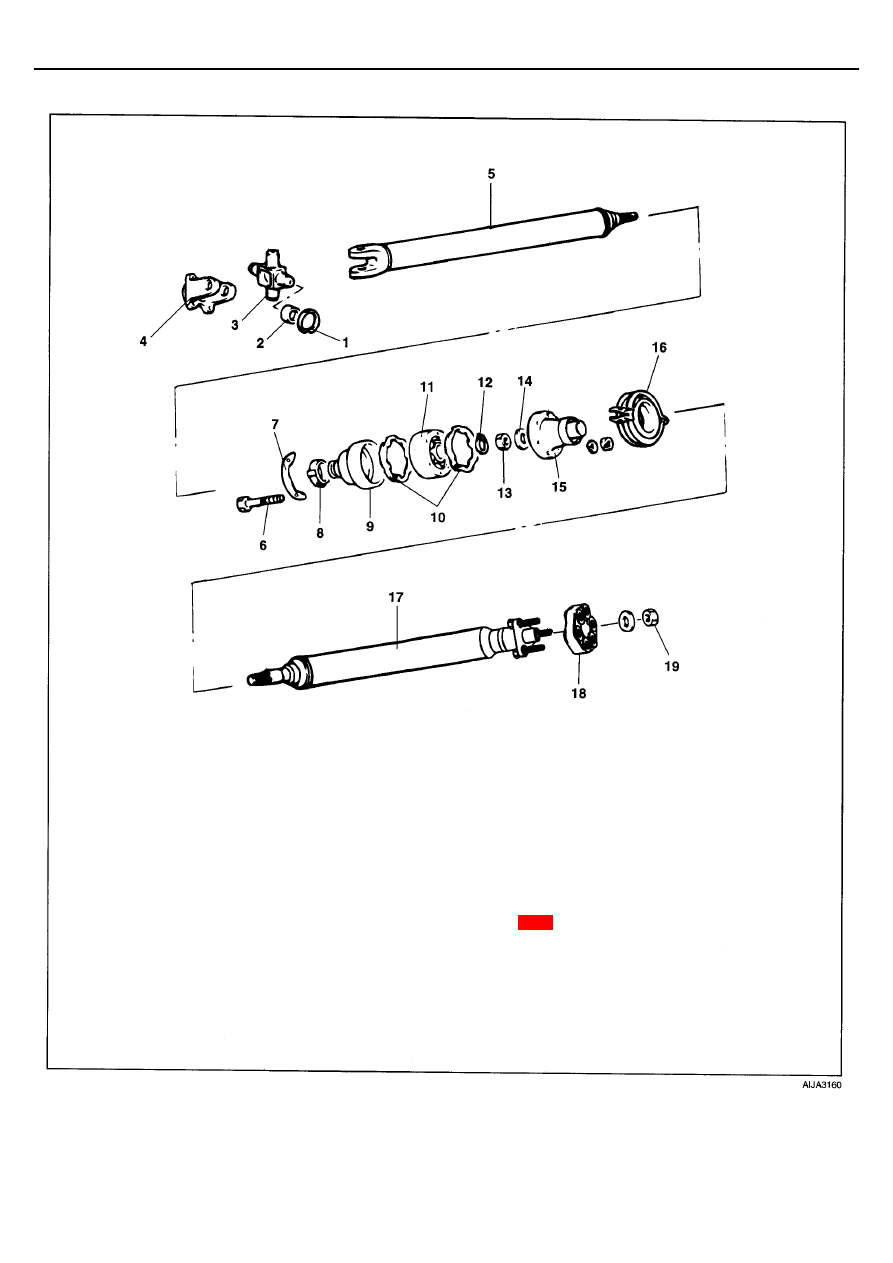

РАЗБОРКА







1.

Стопорное кольцо 11.



ШРУС



с компенсатором длины (DOJ) в сборе

2.

Подшипник карданного шарнира 12.



Стопорное кольцо

3.

Крестовина карданного шарнира 13.



Гайка

4.

Фланцевая вилка 14.



Шайба

5.

Передний карданный вал 15.



Фланец

6.

Болт крепления ШРУСа с компенсатором длины (DOJ)

16.   Промежуточная опора в сборе

7.

Шайба 17.



Задний карданный вал в сборе

8.

Хомут защитного чехла 18.



Фланец

9.

Защитный чехол ШРУСа с компенсатором длины (DOJ)

19.  Гайка

10.  Резиновое уплотнение





DS-14

ВАЛ ПРИВОДА КОЛЕСА И МОСТЫ







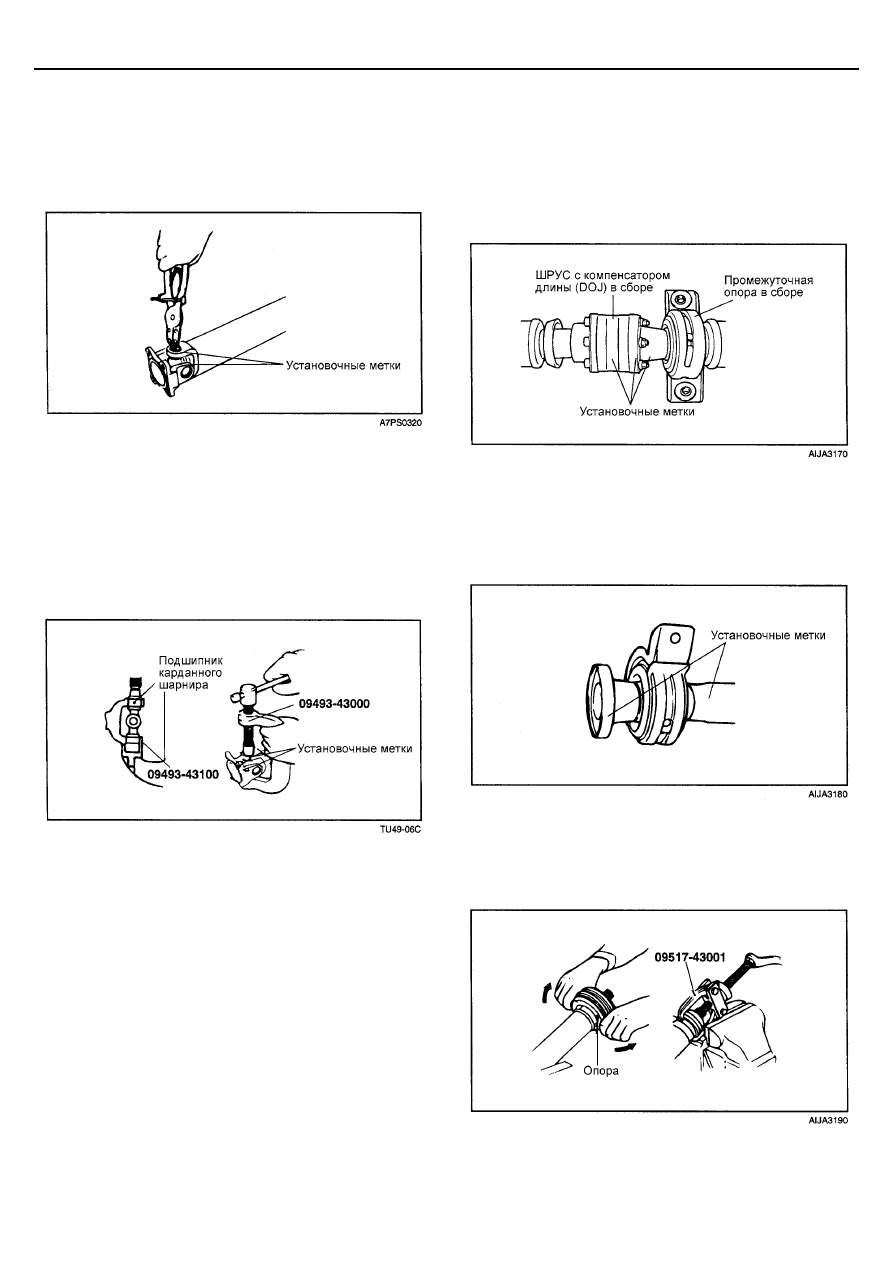

1.  СНЯТИЕ СТОПОРНЫХ КОЛЕЦ


а.  Перед снятием стопорного кольца нанесите

установочные метки относительного положения
крестовин и вилок карданного шарнира.

б.  Снимите стопорные кольца с помощью

специального инструмента.






2.  СНЯТИЕ ПОДШИПНИКА КРЕСТОВИНЫ

КАРДАННОГО ШАРНИРА




С помощью специального инструмента выпрессуйте
подшипник из крестовины и вилки карданного шарнира.


ВНИМАНИЕ
Не допускается выбивание подшипников при снятии,
так как это может привести к нарушению балансировки
карданного вала.






3.  СНЯТИЕ БОЛТОВ КРЕПЛЕНИЯ ШРУСА С

КОМПЕНСАТОРОМ ДЛИНЫ (DOJ) В СБОРЕ



а.  Нанесите метки относительного положения

фланца и ШРУСа с компенсатором длины (DOJ) в
сборе.

б.  Отверните болты крепления ШРУСа с

компенсатором длины (DOJ) в сборе и
отсоедините ШРУС от фланца.






4.  СНЯТИЕ САМОКОНТРЯЩЕЙСЯ ГАЙКИ / СНЯТИЕ

ФЛАНЦА


а.  Нанесите метки относительного положения заднего

карданного вала и фланца.

б.  Снимите фланец с заднего карданного вала.





5.  СНЯТИЕ ПРОМЕЖУТОЧНОЙ ОПОРЫ В СБОРЕ


а.  Снимите промежуточную опору в сборе
б.  Потяните кронштейн промежуточной опоры и

установите специальный инструмент.
